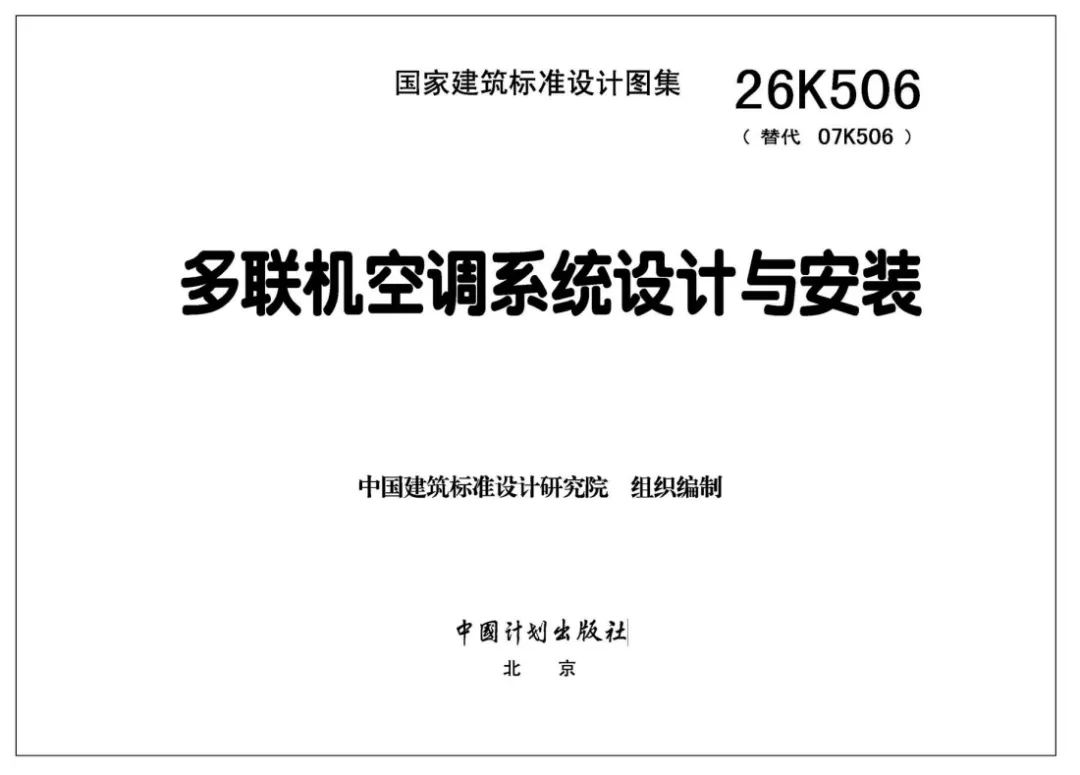

最新图集下载:多联机空调系统设计与安装26K506

本图集旨在为多联式空调（热泵）机组的工程应用提供全面的设计选用、施工安装指导及相关的技术参考资料。其核心内容涵盖了从设计原则到施工验收的各个环节，主要适用于居住建筑、公共建筑、工业附属建筑及其他建筑的局部区域。

该图集的主要特点和技术要点可以概括为以下几个方面：

1. 设计深度与系统规划

图集明确了施工图一次设计的深度要求，为设计人员提供了清晰的工作边界。在系统规划上，强调了系统划分、容量配比、负荷计算等关键技术要点。这与搜索结果中其他标准文件的要求是一致的，例如，设计时需要考虑室内外机的容量匹配（配置率），系统宜小型化，并尽可能减小室内外机之间的高差和连接管长度。

2. 核心设备设计与布置

室内机：图集指导如何根据气流组织和房间特点选择合理的室内机形式（如嵌入式、壁挂式、风管式等），并考虑新风供给、积灰等因素对负荷的影响。

室外机：明确了室外机的定位要求，包括设备的定位、安装工艺、通风散热空间以及基础制作等。例如，室外机应优先布置在通风良好的场所，避免进风受干扰和排风回流，并需预留足够的操作和维修空间。

3. 施工安装工艺

图集详细规定了施工安装的具体工艺要求，这对于保证系统最终性能至关重要。关键点包括：

制冷剂管道施工：这是多联机系统的核心。图集规定了管材选择、焊接工艺（如充氮保护焊接）、气密性试验、保温处理等要求。

各类机组的安装：对室内机（包括吊装、水平度、预留检修口）和室外机（包括基础、减震、防护）的安装提出了明确的空间与工艺标准。

其他系统：涉及控制系统、计费系统的构成与应用条件。例如，冷凝水管道需保证不小于8‰的坡度，并设置存水弯以防倒流。

4. 技术实施建议

图集建议设计施工方严格遵循图集给出的参数与方法，结合具体产品的样本手册与现场实际条件进行深化设计。这确保了系统的安全、高效运行，并满足节能与功能需求。

总而言之，《多联机空调系统设计与安装》图集（26K506）是一本将理论规范与工程实践紧密结合的实用工具书，它整合了系统设计、设备选型、管路布置、安装工艺及验收标准等全流程的技术要点，是暖通空调工程技术人员进行多联机项目设计与施工的重要依据。
