从一张流程图看懂WPS和PQR:焊接工艺的“通行证”到底是什么?

从一张流程图看懂WPS和PQR：焊接工艺的“通行证”到底是什么？

焊接行业里，WPS和PQR这两个词几乎每天都在被提起。很多刚入行的朋友，总觉得这两个词又绕又难懂，搞不清它们到底有什么区别，又各自在焊接生产里扮演什么角色。

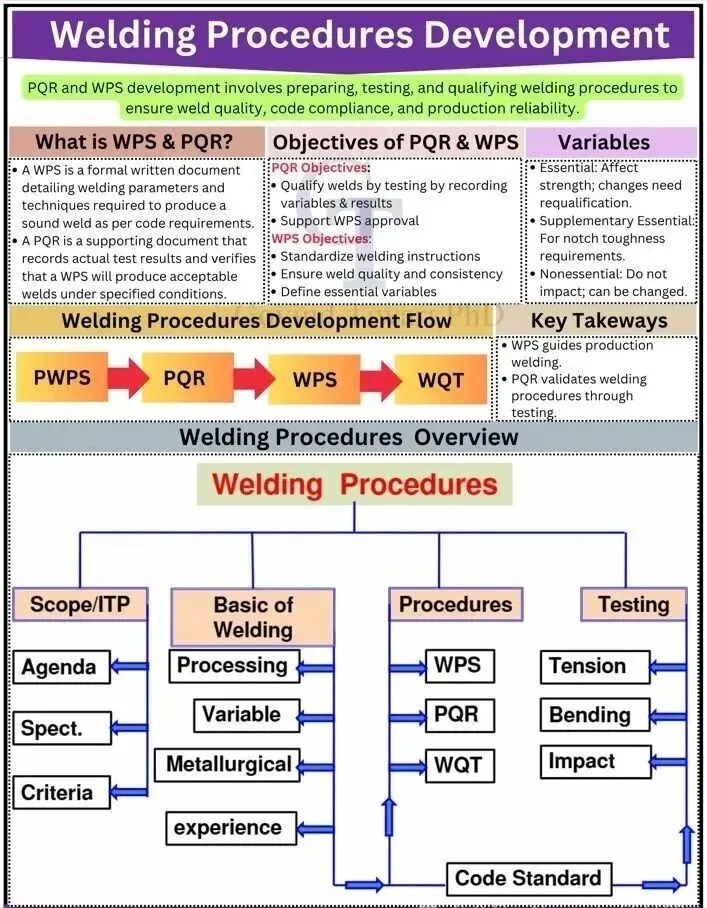

今天，我们就借着这张焊接工艺开发的流程图，用最直白的方式，把WPS、PQR和整个焊接工艺体系讲透，帮你彻底搞懂这两个焊接界的“核心文件”。

一、WPS和PQR，到底是什么？

先把最基础的概念说清楚，这是一切的前提。

WPS，全称Welding Procedure Specification，也就是焊接工艺规程。

它就像是一份焊接的“操作说明书”，是正式的书面文件。里面会写清楚，为了做出一道符合标准的合格焊缝，需要用什么方法、什么参数、什么步骤来焊。

简单说，WPS是给焊工看的“怎么焊”的指令。它规定了电流电压、焊接层数、预热温度、保护气体、坡口形式等所有关键细节，目的就是让每个焊工，在不同时间焊出来的焊缝，质量都能保持一致。

PQR，全称Procedure Qualification Record，也就是焊接工艺评定报告。

它是用来证明“这份WPS是靠谱的”支撑文件。它会记录下，按照WPS里的参数焊完之后，做了哪些试验，试验结果怎么样，最终证明：按照这份WPS焊出来的焊缝，力学性能、金相组织等都能满足规范要求。

可以说，PQR是WPS的“体检报告”，证明它能生产出合格的焊缝。没有PQR支撑的WPS，在正规项目里是不被认可的。

二、PQR和WPS，各自的目标是什么？

很多人分不清两者的区别，本质上是没搞懂它们的定位。

PQR的核心目标，是“验证”。

它的任务，是通过实际焊接和试验，把你设计的工艺参数测试一遍，把所有数据和结果记录下来，证明这套工艺是可行的，能支撑后续WPS的审批和应用。它是给工艺“验明正身”的过程。

WPS的核心目标，是“标准化”。

它的任务，是把PQR验证过的、可靠的工艺，转化成统一、明确的焊接操作指令。它的作用，是保证焊缝质量的一致性，让每个焊工都能照着规范干活，同时也把工艺里的关键变量都明确下来，避免随意改动。

三、焊接工艺里的变量，到底谁能动谁不能动？

很多项目返工，都是因为有人随意改动了WPS里的参数。搞懂变量的分类，你就知道什么情况必须重新评定了。

– 关键变量（Essential）：直接影响焊缝强度的参数，比如焊接方法、母材和焊材牌号、焊接位置、热输入范围等。这类变量一旦改动，就必须重新做PQR评定，不能随便改。

– 附加关键变量（Supplementary Essential）：主要和缺口韧性要求相关，比如冲击试验对应的预热温度、道间温度、热处理参数等。如果你的项目有冲击韧性要求，这类变量改动也需要重新评定。

– 非关键变量（Nonessential）：对焊缝强度没有直接影响的参数，比如运条手法、焊枪角度等。这类变量在一定范围内调整，不需要重新评定，但也不能超出规范的限制。

四、一份合格的焊接工艺，是怎么开发出来的？

从最开始的想法，到最终能用于生产，焊接工艺要走完一套完整的流程，也就是图里的PWPS→PQR→WPS→WQT。

1. PWPS：预焊接工艺规程

这是最开始的草稿版WPS，也叫预工艺。工程师会根据项目要求、母材材质、经验数据，先写出一份初步的工艺方案，用来指导工艺评定试板的焊接。它还不是正式文件，只是为了做试验用的。

2. PQR：工艺评定试验与报告

按照PWPS里的参数，焊制评定试板，然后做拉伸、弯曲、冲击、无损检测等一系列试验。把所有试验结果记录下来，形成PQR报告。只有所有试验都合格，才能证明这套工艺是可靠的。

3. WPS：正式焊接工艺规程

拿着合格的PQR报告，就能编写正式的WPS了。这份文件会更严谨、更规范，直接用于指导车间的生产焊接。焊工拿到的，就是这份最终版的WPS。

4. WQT：焊工技能评定

工艺合格了，不代表焊工能焊好。WQT就是验证焊工的技术水平，看他能不能按照WPS的要求，焊出合格的焊缝。焊工通过了技能评定，才能持证上岗，按照这份WPS干活。

五、一张大图，看懂焊接工艺的完整体系

这张流程图里，还展示了焊接工艺的全貌，它不只是WPS和PQR，而是一整套闭环的体系。

整个焊接工艺，从Scope/ITP（项目范围和检验试验计划）开始，明确项目的议程、规范和验收标准。然后要结合焊接的基础理论，比如工艺过程、变量控制、金相组织和实际经验，才能设计出合理的方案。

在正式生产环节，WPS、PQR、WQT是核心，而所有的试验，比如拉伸、弯曲、冲击，最终都要回到规范标准的要求里。规范标准是所有工艺的底线，从试验到生产，都不能脱离它的约束。

六、写在最后：WPS和PQR，从来不是“走过场”

很多人觉得，WPS和PQR只是为了应付监理和甲方的纸面文件，随便写写就行。但实际上，它们是整个焊接质量控制的核心。

WPS是生产的“标尺”，保证每一道焊缝都有章可循；PQR是工艺的“保险”，证明你的工艺是安全可靠的。没有它们，生产就是盲目的，质量更是无从谈起。

看懂这张图，你就会明白，焊接从来不是“焊上就行”的粗活，它是一套从设计、验证到执行、检验的完整体系。守住工艺规范，才是守住焊接质量的底线。
