零基础 CAD 插件开发:环境配置一篇讲透(我的真实踩坑全过程)

一、先列清单：到底要装什么

很多新手一上来就被各种专业名词搞晕。其实说白了，就是用 C# 给 CAD 写插件，让 CAD 能执行我们自己定制的命令，就像给手机装 APP 一样简单。

你需要装的东西就三样：

1. Visual Studio Community（免费）

这是写代码的软件，微软官方出的，社区版完全免费。不用买付费版，做 CAD 插件社区版足够了。

2. .NET 桌面开发组件

装 Visual Studio 的时候，安装界面会让你勾选组件。你必须勾上“.NET 桌面开发”这一项，不勾的话后面没法建项目。

3. 一个 CAD 软件

你平时上班用的哪个版本，就用哪个版本测试。

不需要额外装什么 SDK，CAD 安装目录里自带的 DLL 就够用了。

二、一步步配置，跟着做就行

第 1 步：装 Visual Studio

去微软官网搜 “Visual Studio Community 下载”，下载安装。

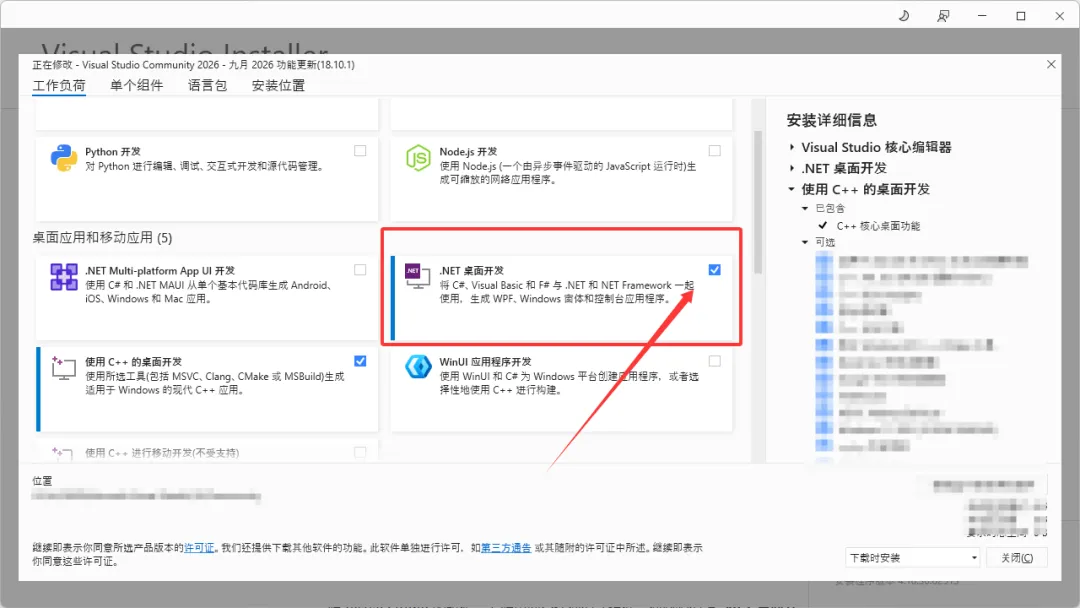

安装的时候注意：在“工作负载”界面，必须勾选“.NET 桌面开发”。其他不用管，默认的就行。

装完之后不用急着打开，先把后面的东西准备好。

第 2 步：找到 CAD 自带的 DLL 文件

写 CAD 插件，需要引用 CAD 自己提供的一组 DLL 文件，最核心的三个是：

• AcCoreMgd.dll：负责命令定义和编辑器交互

• AcDbMgd.dll：负责操作图纸里的对象（线、圆、图层等）

• AcMgd.dll：负责应用程序和用户界面

这三个文件就在你电脑上装了 CAD 的安装目录里。

一般路径是：C:\Program Files\Autodesk\AutoCAD 20XX\

直接去这个文件夹里找就行，不用去别的地方下载。

第 3 步：新建项目

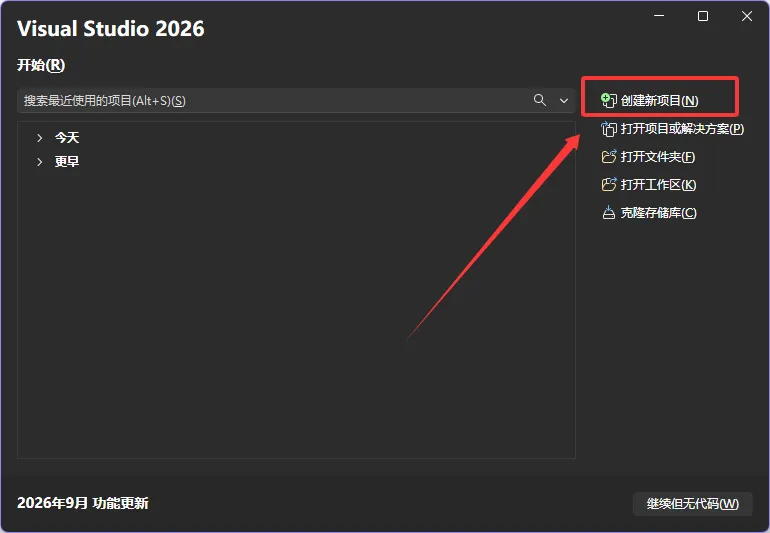

打开 Visual Studio，点“创建新项目”。

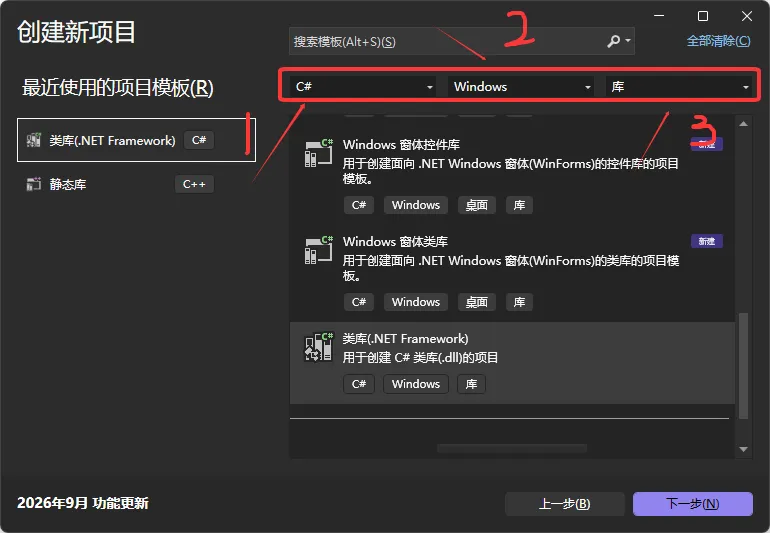

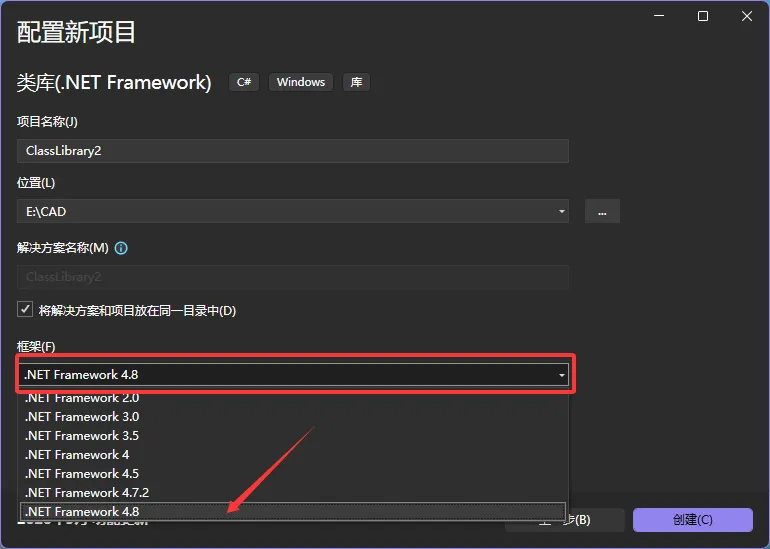

在搜索框里搜“类库”，找到“类库（.NET Framework）”，点下一步。

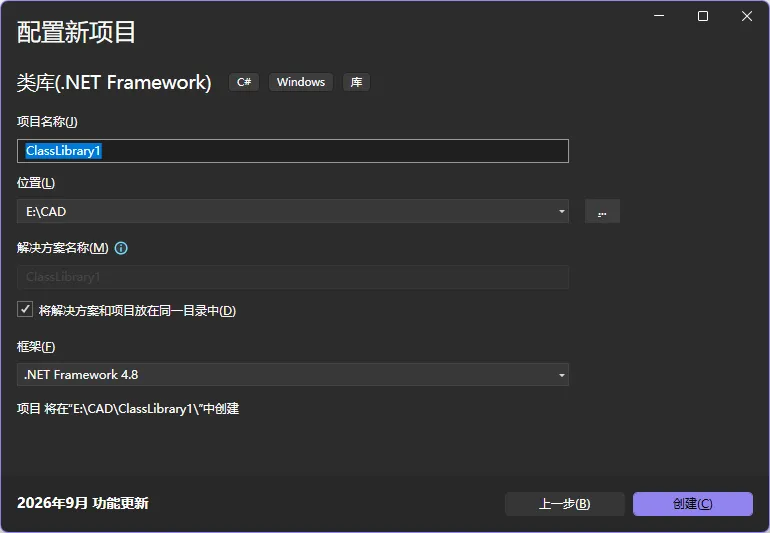

项目名字自己取，比如 MyFirstCadPlugin。框架版本先不急着选，等会告诉你怎么选。

第 4 步：引用三个核心 DLL

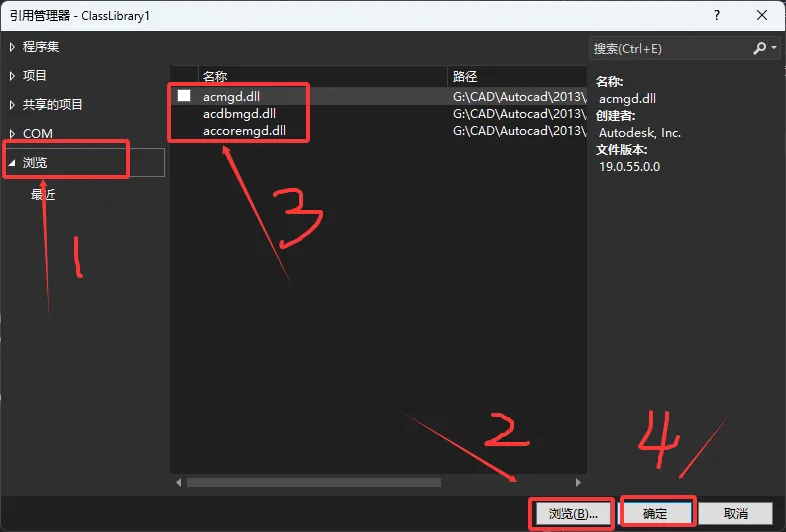

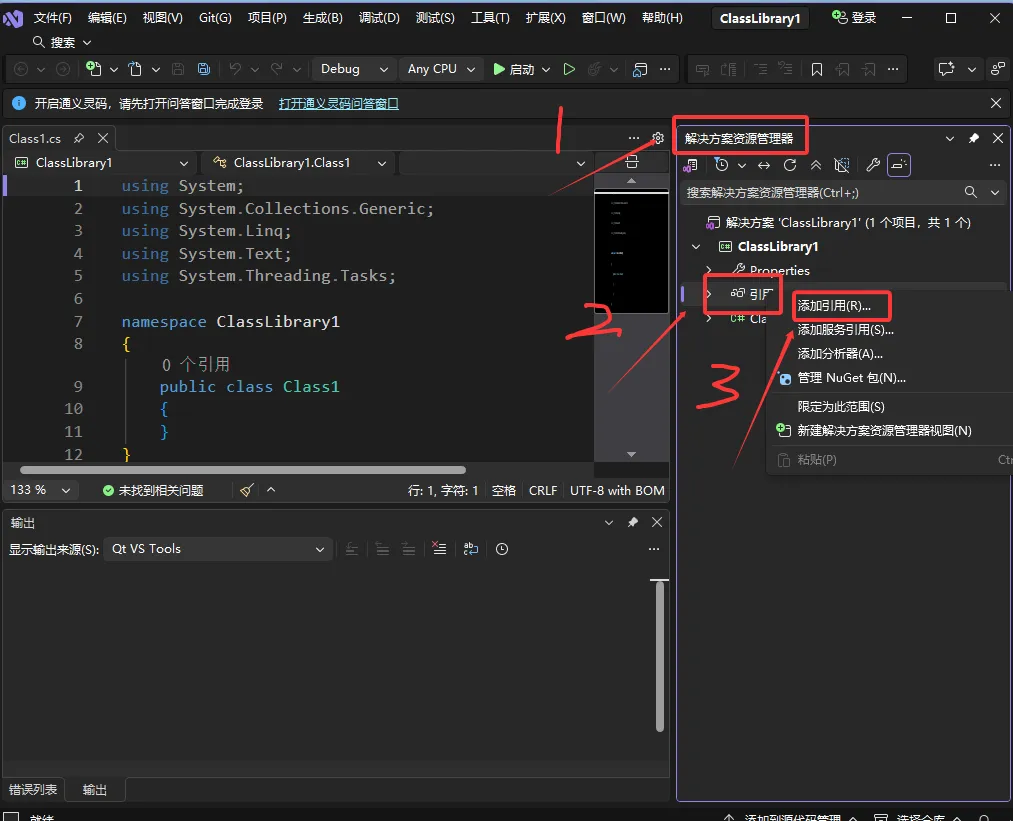

项目建好之后，在右侧“解决方案资源管理器”里，右键点“引用” → “添加引用” → “浏览”。

找到你 CAD 安装目录，把前面说的三个 DLL 一起选中加进来。

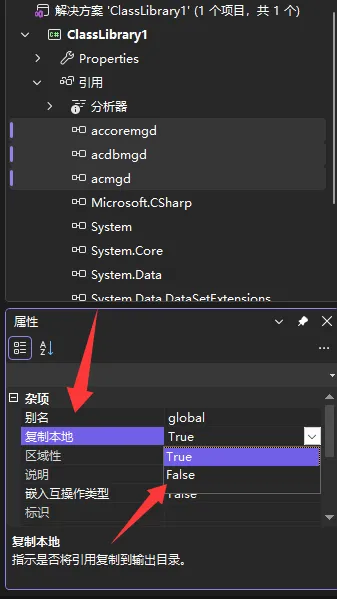

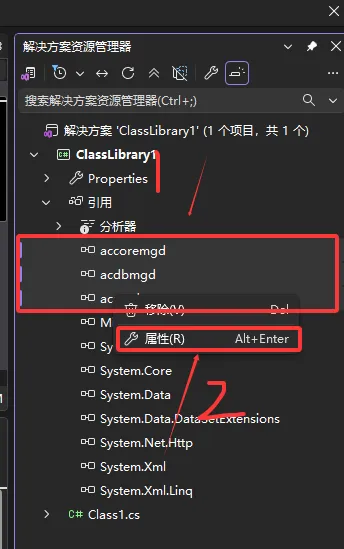

加完之后，在引用列表里找到这三个文件，逐个右键 → “属性”，把 “复制本地”改成 False。

这一步非常关键，不改的话编译出来的 DLL 会冲突，后面加载必报错。

第 5 步：写一段最小代码测试

在项目的Class1里，把下面这段代码粘进去：

using Autodesk.AutoCAD.Runtime;using Autodesk.AutoCAD.ApplicationServices;namespace MyFirstCadPlugin{    public class MyCommands    {        [CommandMethod("HELLO")]        publicvoidHelloCommand()        {            var doc = Application.DocumentManager.MdiActiveDocument;            doc.Editor.WriteMessage("\n环境配置成功！");        }    }}

第 6 步：编译

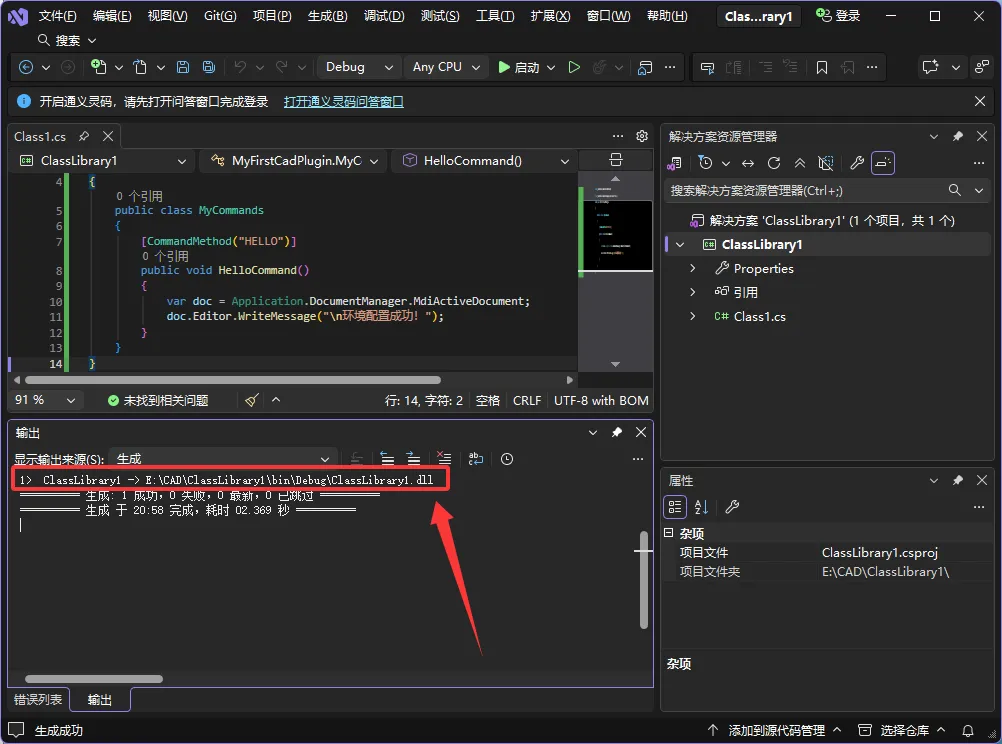

按 Ctrl + Shift + B 编译或者点击项目右键生成。如果没报错，说明代码没问题。

编译成功后，去项目的 bin\Debug 文件夹里，找到生成的 .dll 文件。

第 7 步：在 CAD 里加载测试

打开 CAD，在命令行输入 NETLOAD，会弹出一个文件选择框，选你刚才生成的 DLL。

然后输入命令 HELLO，如果 CAD 命令行弹出一行字“环境配置成功！”，恭喜你，环境通了。

三、我踩过的坑，你大概率也会遇到

这部分是这篇文章最值钱的地方。网上教程只教你怎么做对，但没人告诉你做错了怎么办。

坑 1：框架版本选错，CAD 根本不认

这是新手最容易犯的错。

你新建项目的时候，Visual Studio 默认给你选的是最新的 .NET 版本。但 CAD 不支持最新的，它只认特定版本的 .NET Framework。

只有2025以上的版本是.NET8.0

版本对应关系大概是这样的：

怎么解决？ 在项目属性里，把目标框架改成你 CAD 对应的 .NET Framework 版本。

选错的话，CAD 加载 DLL 的时候会直接报错，或者加载了但命令不生效。

坑 2：引用 DLL 报错“找不到文件”

你明明在 CAD 安装目录里看到了那三个 DLL，但引用的时候 VS 就是提示找不到。

原因：你装的 CAD 可能是 64 位的，但你建的项目选的是 32 位（x86）。

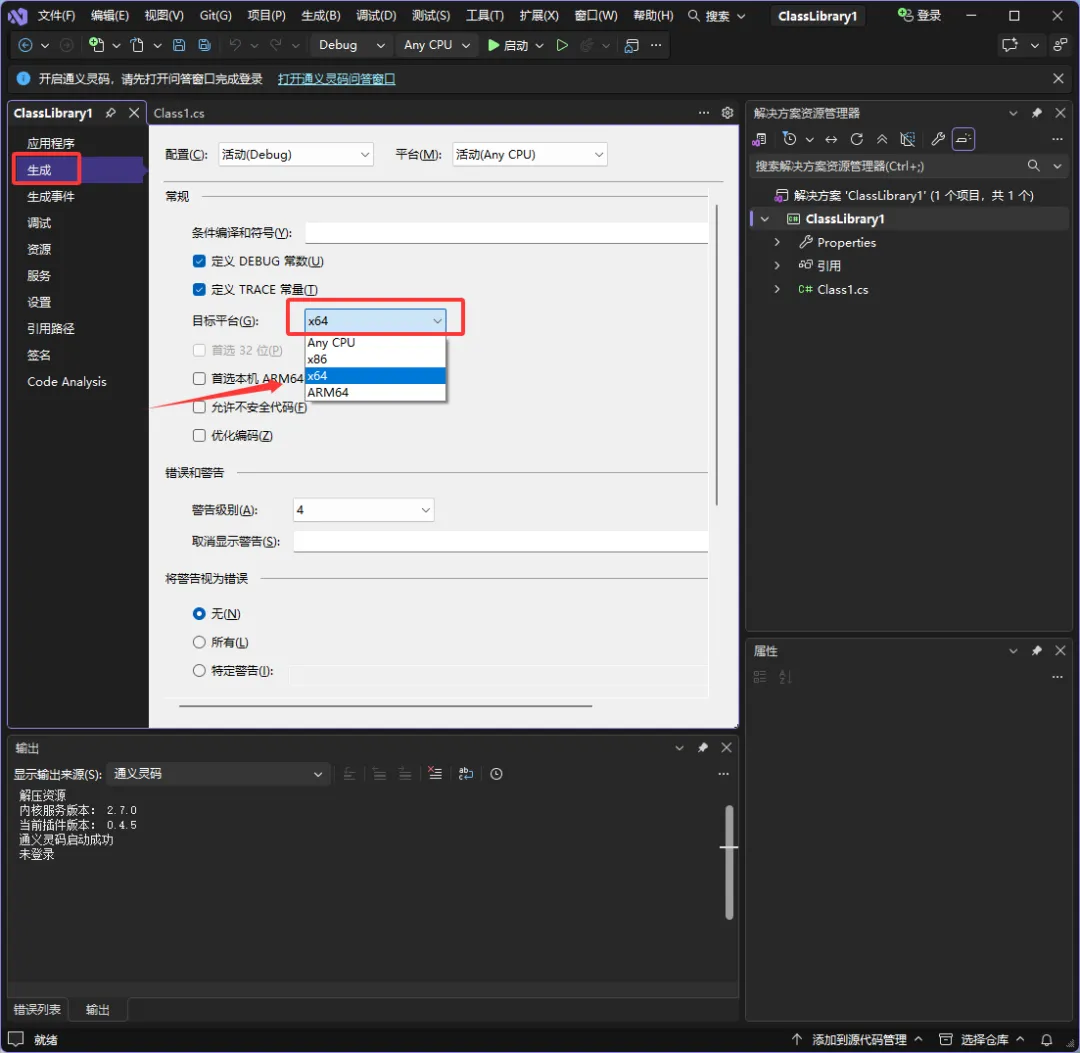

怎么解决？ 在项目属性 → “生成”选项卡里，把“平台目标”改成 x64。

坑 3：DLL 被 Windows 安全机制拦住

这个坑特别隐蔽。

你的代码没问题，编译也没问题，但 CAD 里 NETLOAD 之后就是报错，提示类似 “Cannot load assembly... Operation is not supported”。

原因：Windows 默认会把从网上下载的 DLL 文件标记为“不安全”，或者 DLL 放在了一个 Windows 不信任的文件夹里。

怎么解决？ 两个办法：

一是把 DLL 放到 CAD 信任的路径下。在 CAD 里输入 OPTIONS，找到“文件”选项卡，里面有“可信任的位置”，把你 DLL 所在的文件夹加进去。

二是右键点 DLL 文件 → “属性”，如果底部有“解除锁定”，勾上它。

坑 4：CAD 位数和项目位数不一致

你同事的电脑是 32 位 CAD，你的是 64 位，你编译的 DLL 在他电脑上死活加载不了。

怎么解决？ 确认你的项目平台目标和 CAD 位数一致。现在绝大多数人用的都是 64 位 CAD，项目选 x64 基本不会错。

坑 5：改了代码重新编译，CAD 里还是旧效果

你以为改了代码 CAD 就会自动更新，其实不会。

怎么解决？ 每次改完代码重新编译之后，在 CAD 里重新 NETLOAD 一次，或者重启 CAD。更省事的办法是配置成每次启动自动加载，这个我单独写过一篇，干货｜用 AI 完成 CAD 插件之-插件永久加载

四、环境配置好了，下一步干嘛

你现在应该已经能在 CAD 里成功加载自己的 DLL，并且执行 HELLO 命令了。

这就是你的第一个“环境打通”时刻。

接下来我建议你先做这几个最简单的插件练手：

1. 一键画矩形——所有功能的基础

2. 一键画直线——理解 CAD 坐标和绘图 API

3. 一键清空图层——理解图层操作

这几个小功能练熟，后面做一键层板、一键门板、批量打印，逻辑完全一通百通。

五、这篇是地基，后面所有文章都靠它

环境配置这件事，做一次就够了。

配好之后，以后每篇功能实战文，你只需要看我给的代码和提示词就行，不用每次都重新配。

所以这篇建议你收藏。配环境的时候照着一步步做，遇到报错就翻到“踩坑”那一段找对应的。
