GPT-6 + WPS:把 AI 生成的论文框架图和流程图,重建成可编辑 PPT

论文插图有一个颇为矛盾的地方：看起来越简洁，画起来往往越麻烦。

以模型架构图为例，最终呈现在论文里的可能只是一些方框、箭头和变量符号，背后却包含大量琐碎工作：模块应该怎样排列，数据流是否清楚，创新点放在哪里，颜色和间距是否协调，都需要反复调整。

生成式 AI 能够缩短这个过程，但直接生成的图片通常不能编辑。如果后续要修改图像，我们只能重新生成。

所以，本文带来一个实用的办法：让 ChatGPT 直接控制 WPS ，把生成的图像直接重建成可编辑的 PPT。

一、先想清楚插图要解决什么问题

开始绘制之前，我们需要先确定这张图究竟要解决什么问题，这决定我们后续绘制的重点。

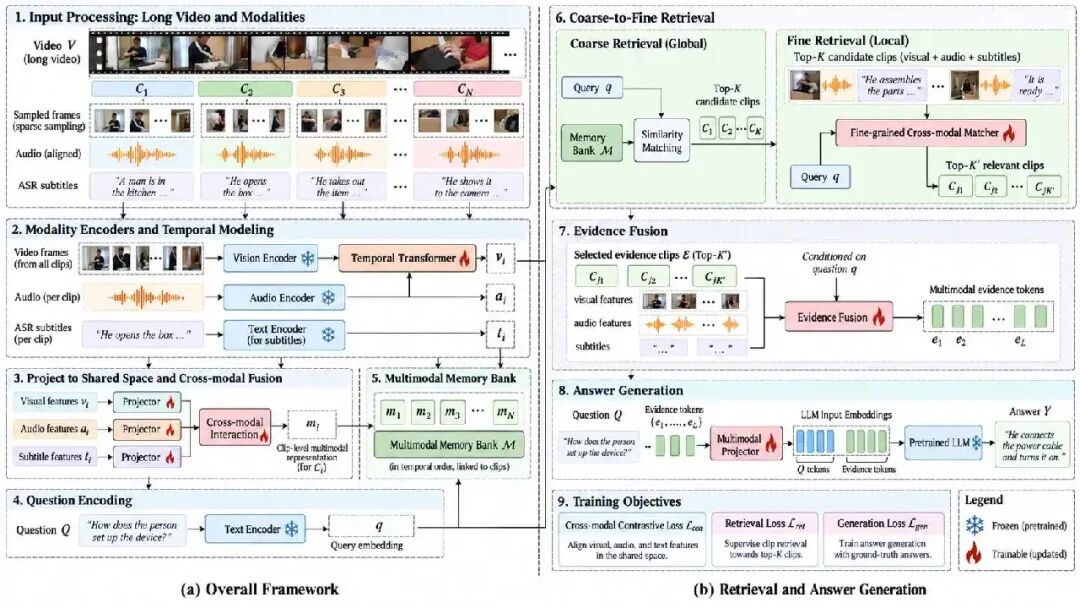

以深度学习最常用的架构图和流程图为例，架构图和流程图虽然都使用方框与箭头，但关注重点并不相同：

如果一张图既要容纳模型结构，又要展开所有运行细节，最后很容易变得信息过多，读者反而难以抓住重点。

二、绘制可编辑架构图

整体分为两步：先在网页版 ChatGPT 中生成并修改架构图参考图，再通过本地 ChatGPT 将它复刻成可编辑的 WPS PPT。

1. 安装并使用架构图 Skill

我们要先用到一个架构图 Skill。

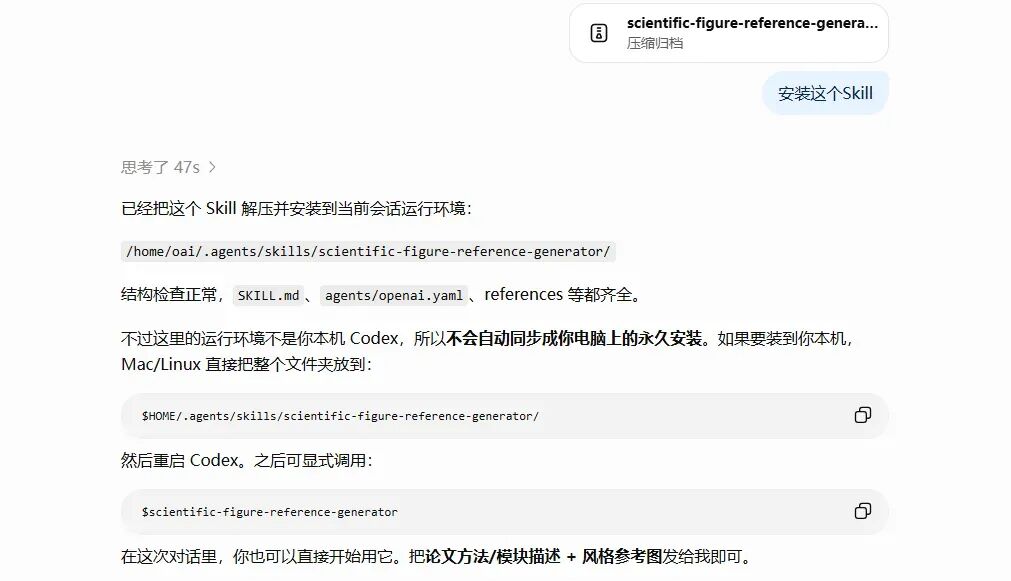

打开网页版 ChatGPT（若客户端能调用 image 生图，也可使用客户端），上传 Skill 安装包，并输入：安装这个 Skill。

安装完成后，ChatGPT 会提示我们提供论文方法描述和风格参考图。

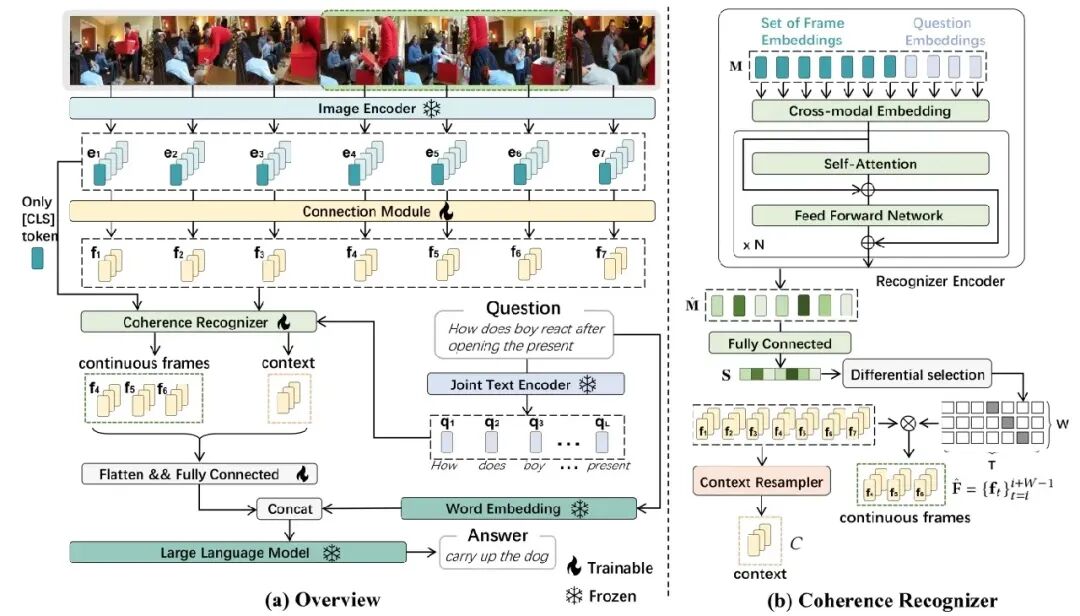

参考图主要用于确定配色、字体、模块样式和整体布局。建议优先选择同一研究方向论文中的架构图。

相近领域使用的输入形式、变量符号和数据流表达通常比较接近，生成结果也更符合该领域读者的阅读习惯。

2. 提交模型描述

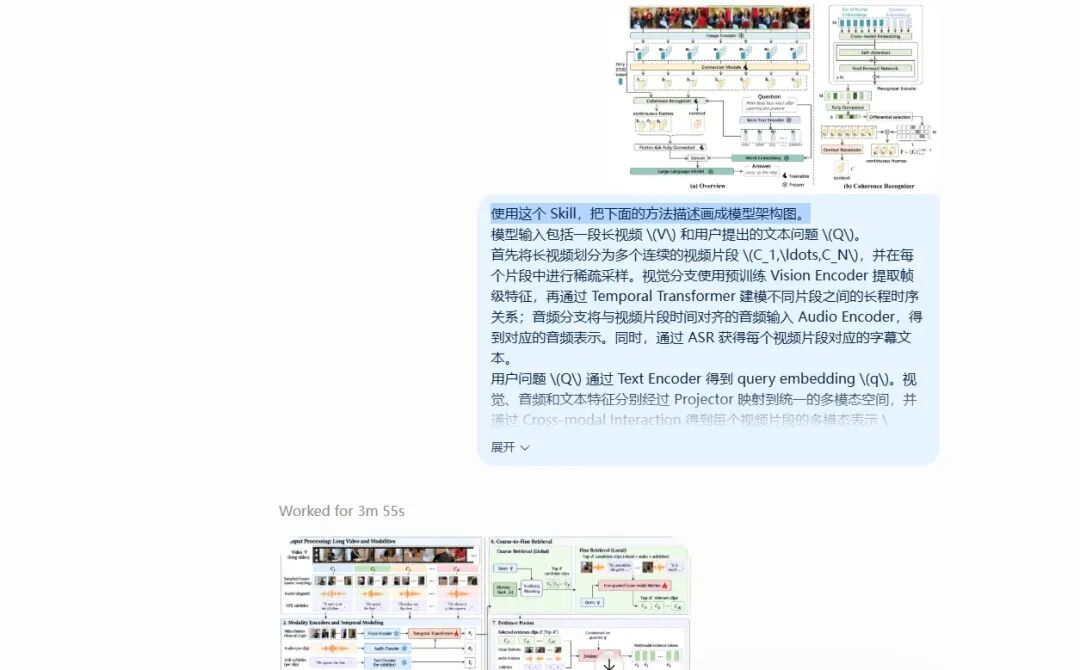

安装完成后，我们调用架构图 Skill。

随后粘贴模型描述，这段描述是决定这次绘图能否成功的核心。

最好按照真实的数据流，把方法压缩成一段清晰的说明。可以重点交代以下内容：

• • 模型接收什么输入；
• • 数据依次经过哪些模块；
• • 各个模块分别完成什么工作；
• • 哪些模块属于创新点；
• • 最终输出是什么。

**其中，创新内容展开说明，其余操作简单标注。**如果图中需要显示特定变量、模块名称或公式，也要在描述中明确写出。

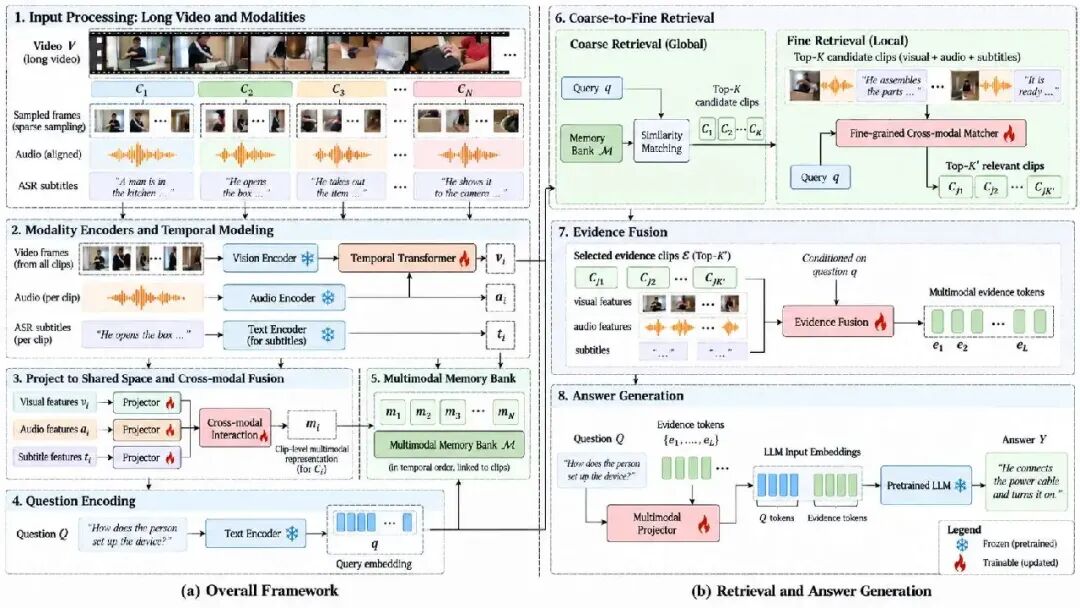

3. 检查并修改参考图

第一版生成后，不要急着直接使用，先检查以下内容：

• • 输入、输出和箭头方向是否正确；
• • 模块或数据流是否有遗漏；
• • 变量符号是否与论文一致；
• • 页面是否存在过空或过于拥挤的区域；
• • 创新模块是否足够突出。

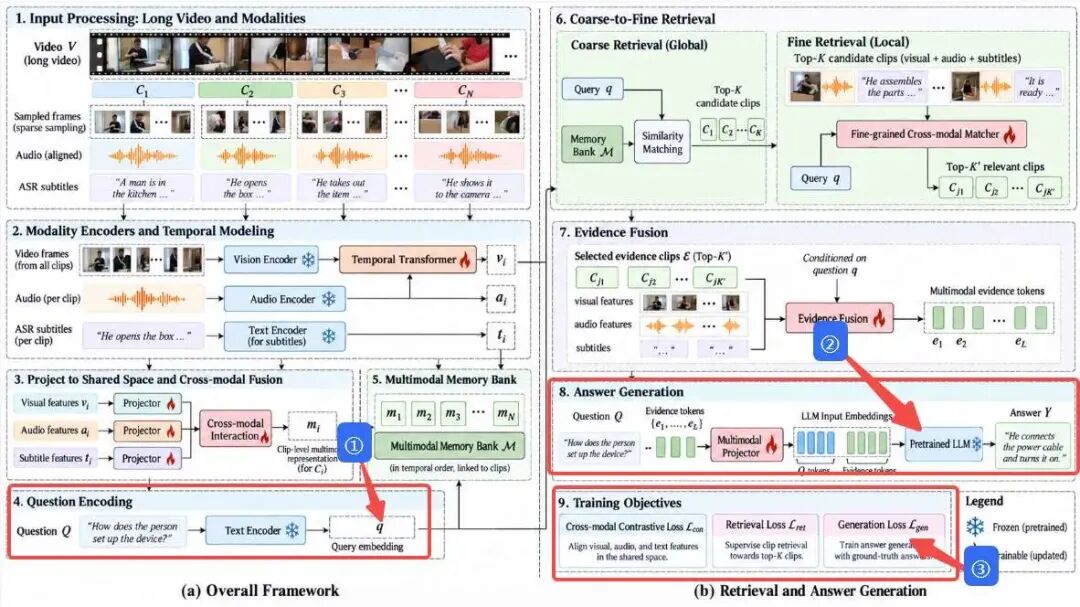

如本例，① 区域只有一个变量，留白比较多；② 区域则比较拥挤；③ 区域的损失介绍不是本文创新点，既占用空间，又对理解整体架构的帮助有限。

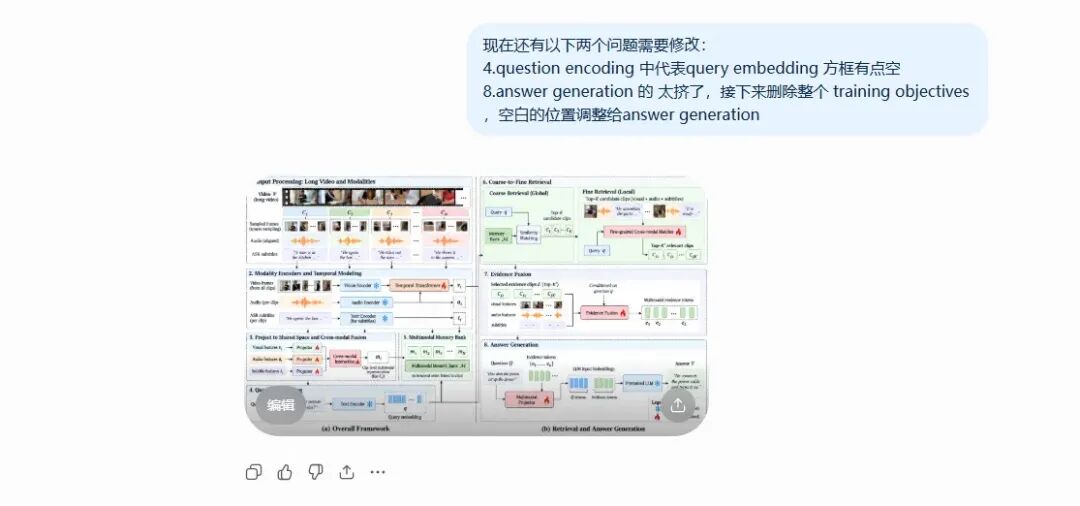

这时，可以直接指出具体模块、所在位置和调整要求，让 ChatGPT 继续修改。

修改后再次核对内容。如果仍有问题，就继续指出需要调整的部分，直到结构和布局基本符合预期。

4. 在 WPS 中生成可编辑版本

架构图确认后，右击复制图片，将图片粘贴到本地 ChatGPT 客户端中（此处不可使用网页版）。

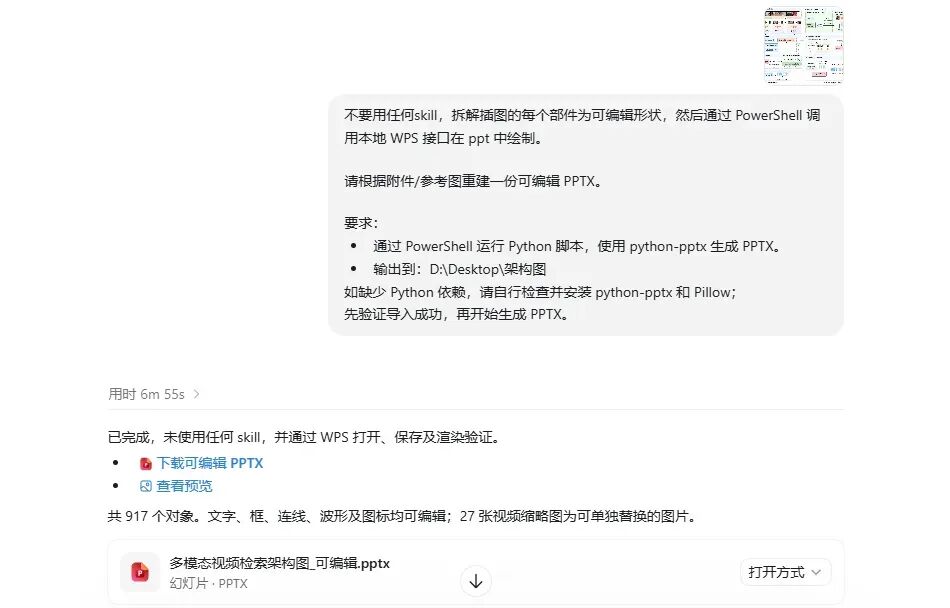

接着要求 ChatGPT 识别图中的文字、方框、连接线等元素，并调用 WPS 重新生成 PPTX 文件。提示词如下：

不要用任何skill，拆解插图的每个部件为可编辑形状，然后通过 PowerShell 调用本地 WPS 接口在 ppt 中绘制。请根据附件/参考图重建一份可编辑 PPTX。要求：- 通过 PowerShell 运行 Python 脚本，使用 python-pptx 生成 PPTX。- 输出到：【路径】如缺少 Python 依赖，请自行检查并安装 python-pptx 和 Pillow；先验证导入成功，再开始生成 PPTX。

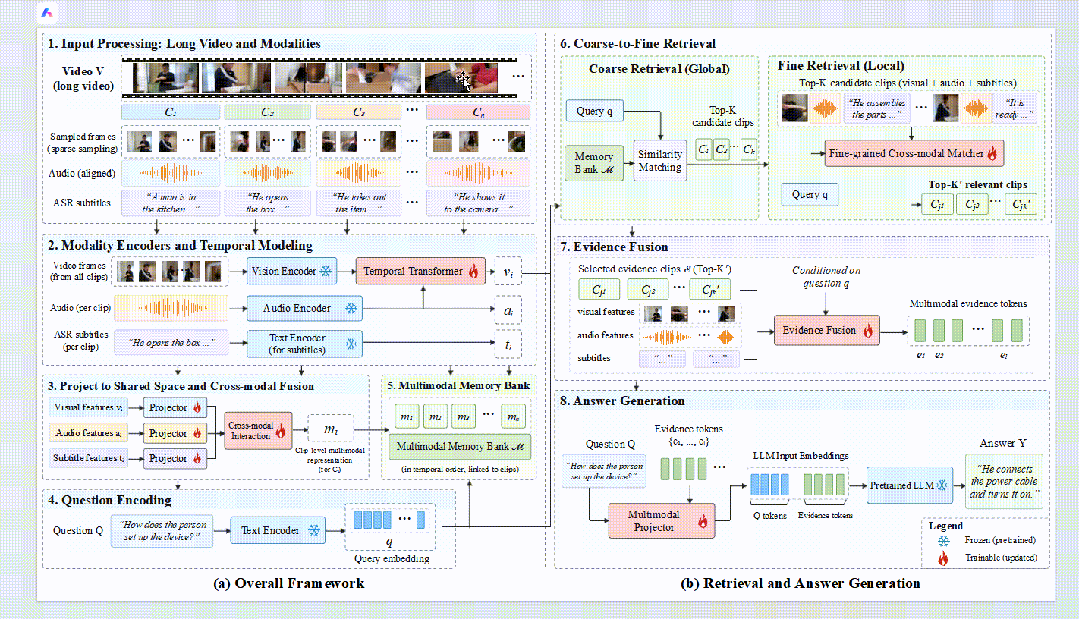

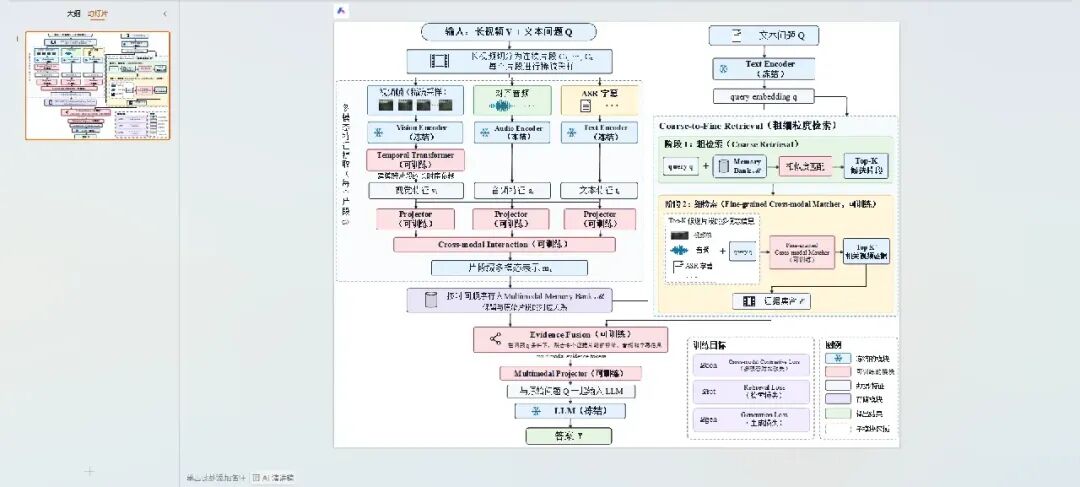

接下来， ChatGPT 会按照架构图的结构直接控制 WPS 绘制 PPT。

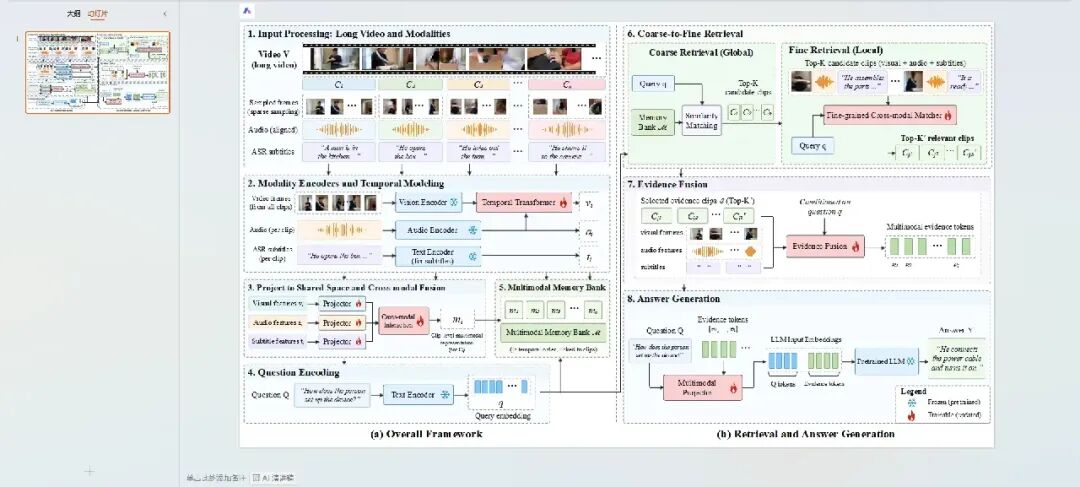

打开生成的文件后，我们可以根据论文排版要求，统一调整字体、字号、线宽、颜色和模块间距。

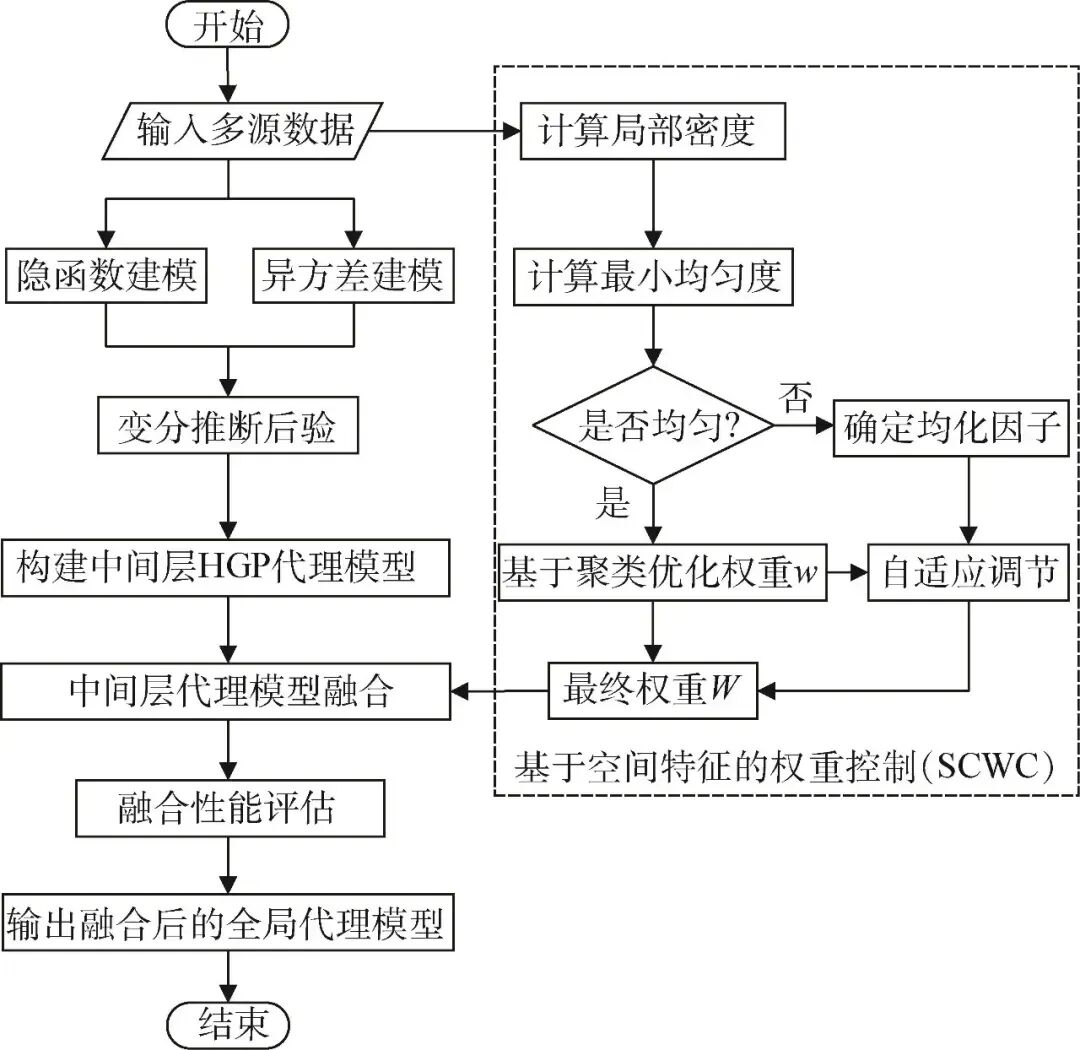

三、绘制可编辑流程图

我们可以继续使用刚才的对话，告诉 ChatGPT 接下来需要绘制流程图，并上传新的方法描述和风格参考。

如果前面的模型描述已经包含完整的数据流，可以直接沿用。但在生成前，最好再确认其中已经说明：

• • 数据从哪里进入；
• • 各步骤按照什么顺序执行；
• • 哪些位置包含判断、检索或循环；
• • 不同分支如何继续处理或重新汇合；
• • 最终输出如何产生。

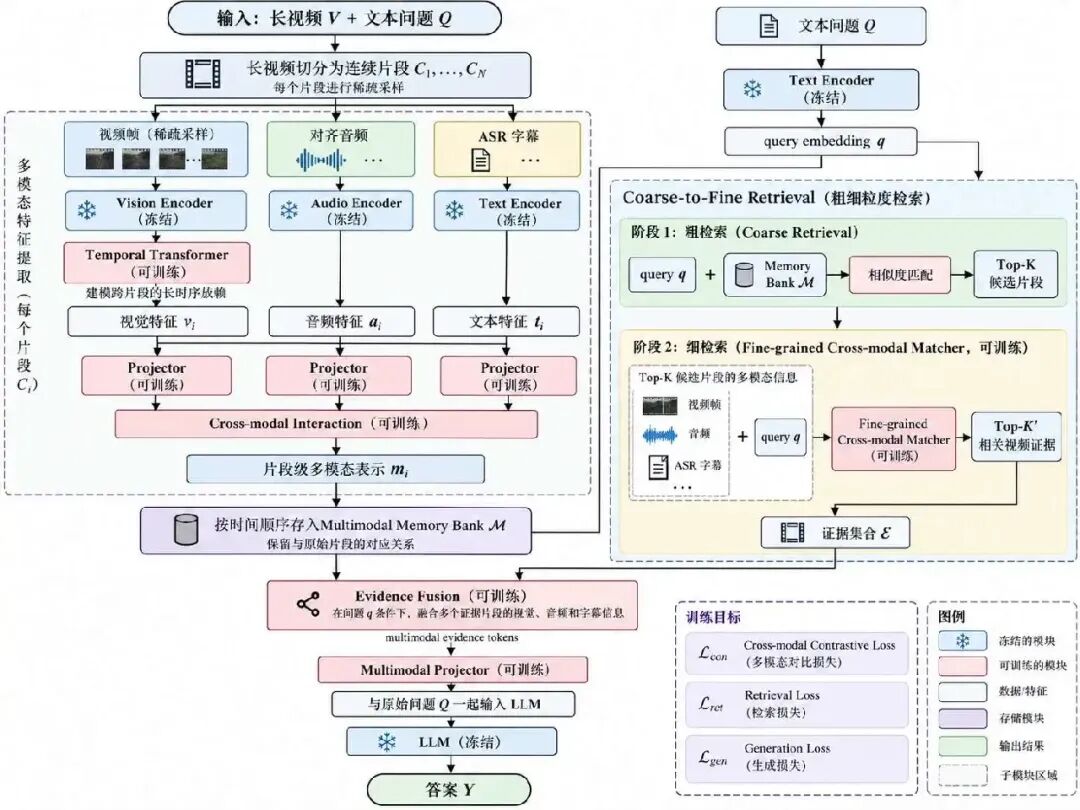

生成第一版后，建议沿着箭头从输入一路检查到输出，重点确认节点顺序、分支条件和循环方向。

另外，流程图也可以展示创新点细节。先确定从输入到输出的主线，再展开真正需要解释的创新步骤，图面通常会更加清楚。

流程图确认后，将图片复制到本地 ChatGPT，使用前面相同的矢量化和 PPT 重建提示词，即可得到可编辑版本。

如果希望架构图和流程图保持统一，可以继续使用同一段对话，让两张图沿用相近的配色和字体。如果想尝试完全不同的视觉风格，则建议新建对话，减少前文内容的影响。

写在最后

制作论文架构图和流程图时，最耗时的环节通常是梳理信息、安排布局和调整细节。

借助 ChatGPT，我们可以先快速生成一份可编辑的初稿，再根据目标期刊的排版要求，继续调整字体、配色、线条和模块间距。
