iNC-Mill 功能使用说明 · 第三期:3D 预览支持什么?从视角方向和中心轴开始
iNC-Mill · 使用指南
iNC-Mill 功能使用说明 · 第三期：3D 预览支持什么？从视角方向和中心轴开始
NC · STP / STEP · STL
作者：机械追风
封面 · 第三期封面：NC、STP、STL 与方向和中心轴
打开一份 NC 程序、STP 模型或 STL 网格后，我们都可以进入 iNC-Mill 的“三维预览”。但这三类内容看起来不同，顶部“方向”和“坐标轴”两个按钮里的选项也会跟着变化。
这一期先认清三类内容，再集中讲清楚这两个一级功能入口：从哪里看，以及怎样找到模型中心或原点、围绕哪里看。
01｜
三维预览支持哪些内容？

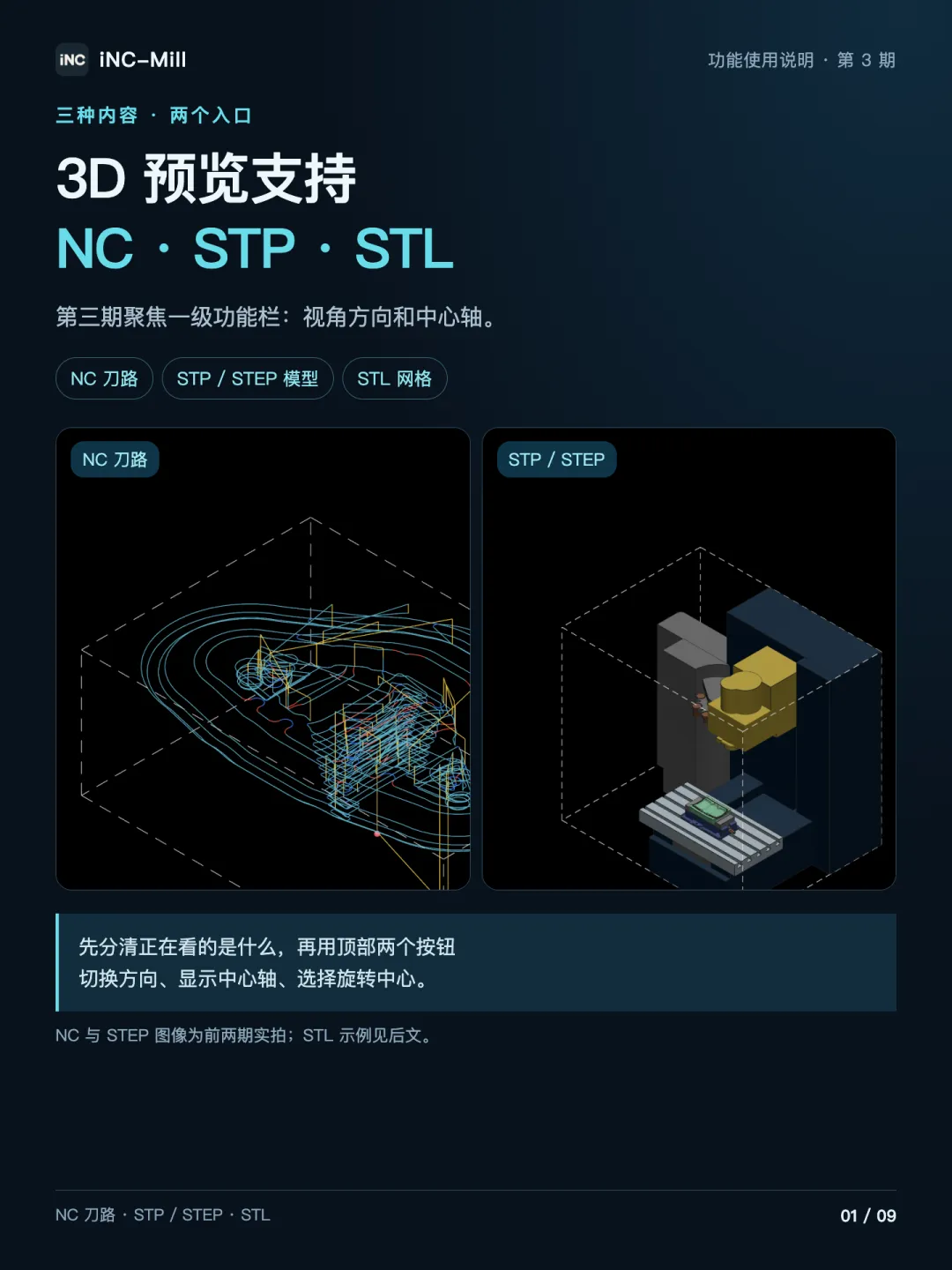

图 01 · 第三期九图封面
NC 刀路：由 NC 程序生成刀具移动轨迹，适合检查路径走向、空间范围和加工顺序。本期图中使用 Cavity_Roughing.nc。
STP / STEP 模型：两种扩展名都属于 STEP 模型。本期沿用 Fanuc 三轴示例 smpl_sim01_3ax_fanuc_mm.stp，观察机床装配外形。
STL 模型：以三角网格描述模型表面，适合观察外形。本期示意图根据仓库内 S-ShapeTestPiece_GBT39967-2021_clean.stl 的实际三角面绘制。

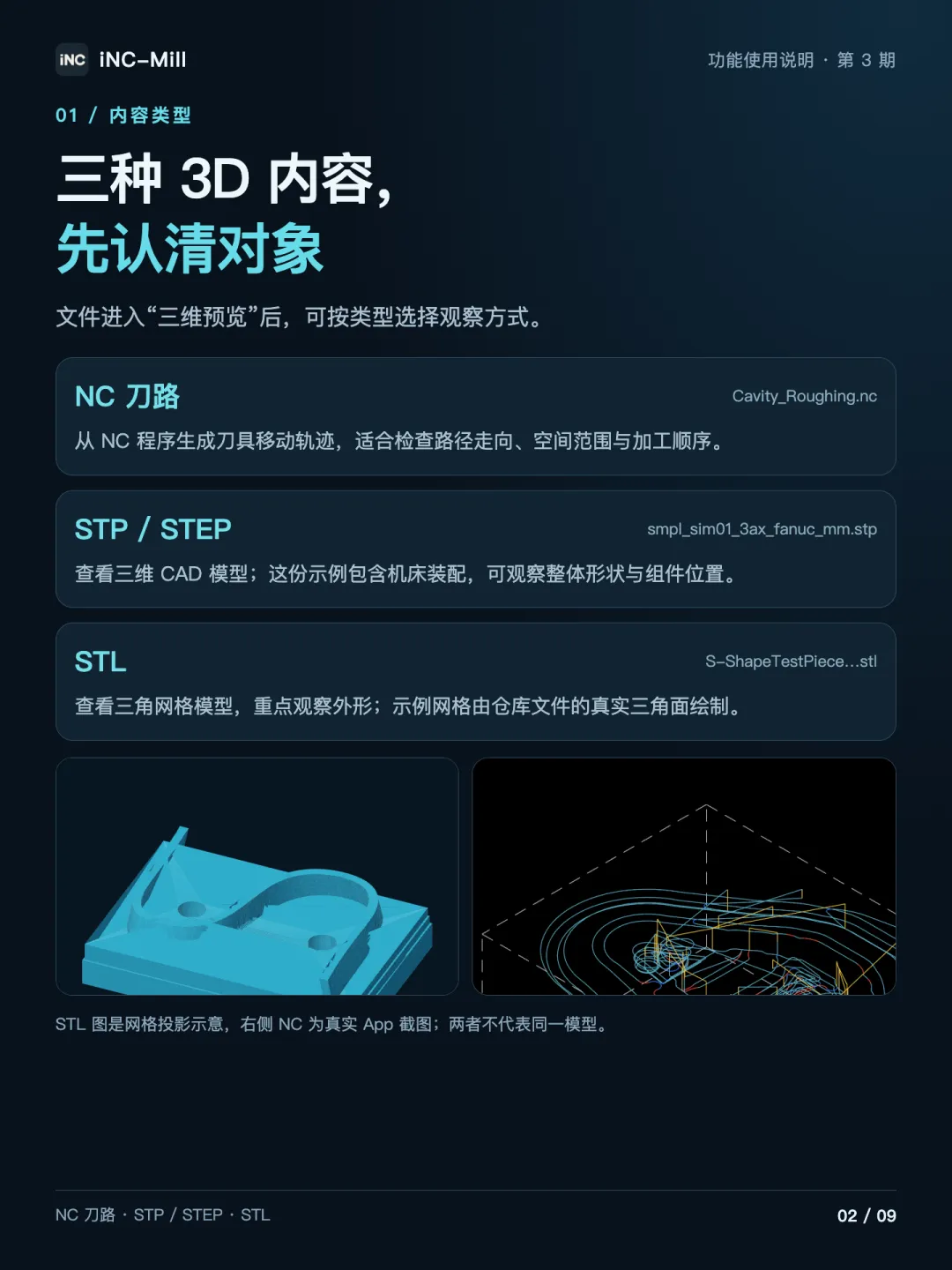

图 02 · NC 刀路、STP 与 STL 各自的观察对象
图中 NC 和 STEP 画面来自实际 App 截图；STL 图是示例网格的投影示意，方便看清“网格模型”是什么。
02｜
先找到一级功能栏
进入“三维预览”后，在文件名下方找到第一排圆角按钮。最左侧显示当前方向，通常是 ISO；紧挨着它的三轴图标是 “坐标轴” 入口。

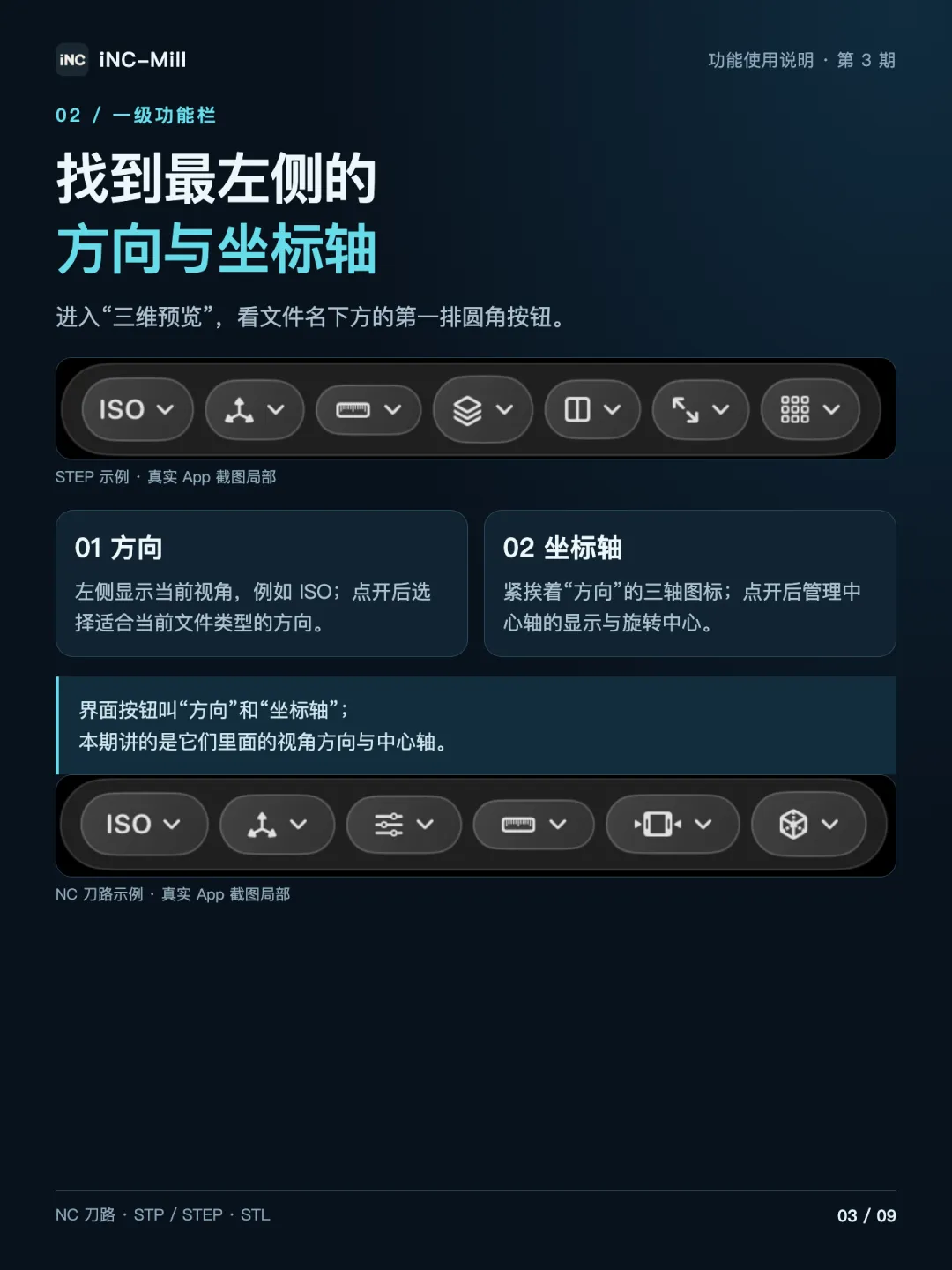

图 03 · 三维预览的方向与坐标轴按钮位置
界面把两个按钮标为“方向”和“坐标轴”。下面所说的“视角方向”，指第一个按钮中的预设视角；“中心轴”，指第二个按钮中的显示和中心位置选项。
03｜
NC 刀路：ISO、G17、G18、G19、T
查看 NC 刀路时，点击“方向”可选择 ISO、G17、G18、G19、T。
ISO：先从立体角度看整体刀路。
G17 / G18 / G19：分别按 XY、XZ、YZ 平面观察路径，便于检查不同平面里的走向。
T：沿当前刀具轴向观察。

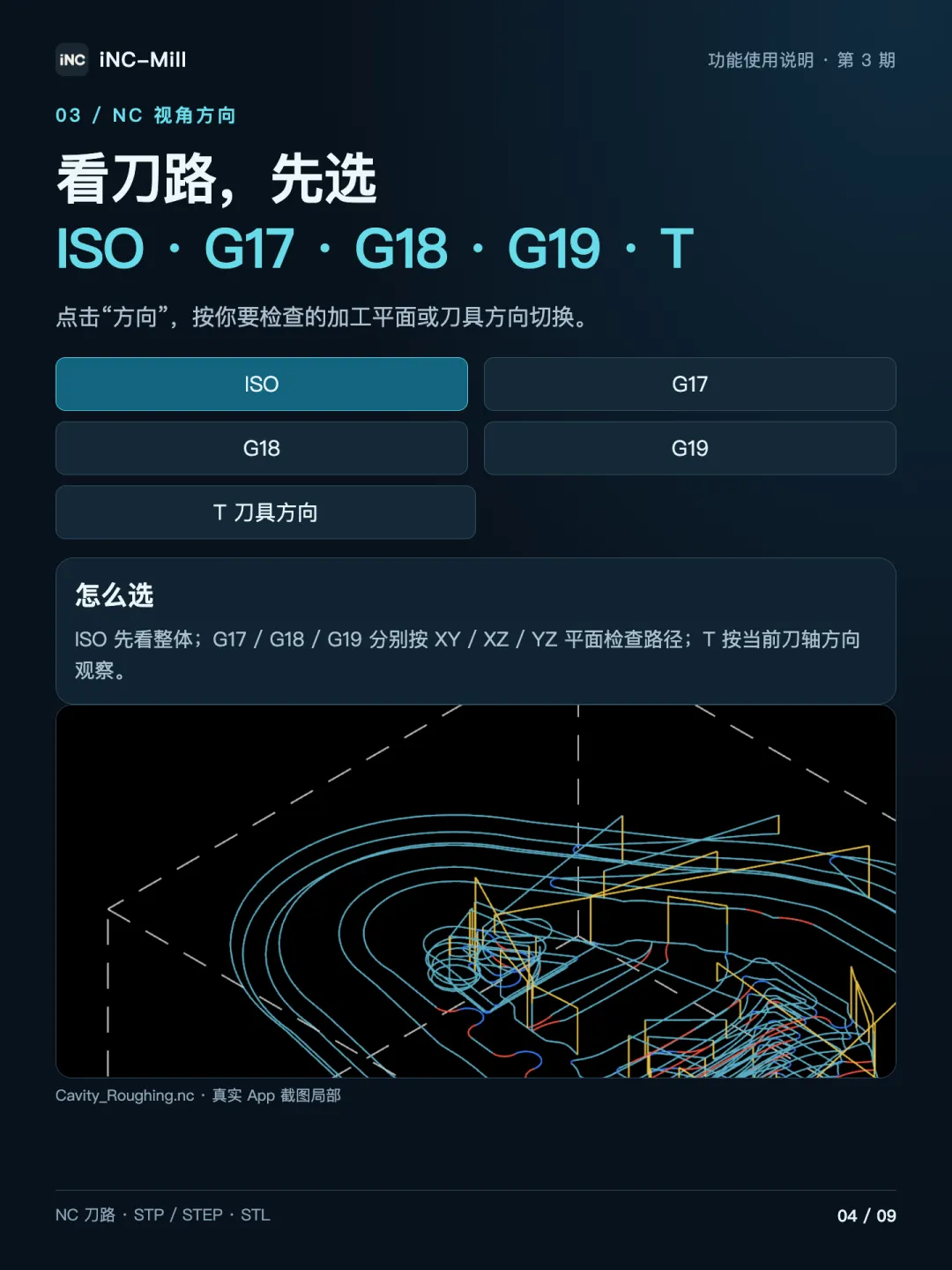

图 04 · NC 刀路的视角方向选择
建议先用 ISO 找到刀路的大致范围，再切到需要核对的加工平面。图中的选项卡是按当前功能整理的示意；下方刀路是实际 App 截图。
04｜
STP 与 STL：ISO 加六个方向
查看 STP / STEP 或 STL 模型时，“方向”菜单提供 ISO、前、后、左、右、顶、底。先用 ISO 建立空间关系，再用正交方向检查外轮廓和遮挡。

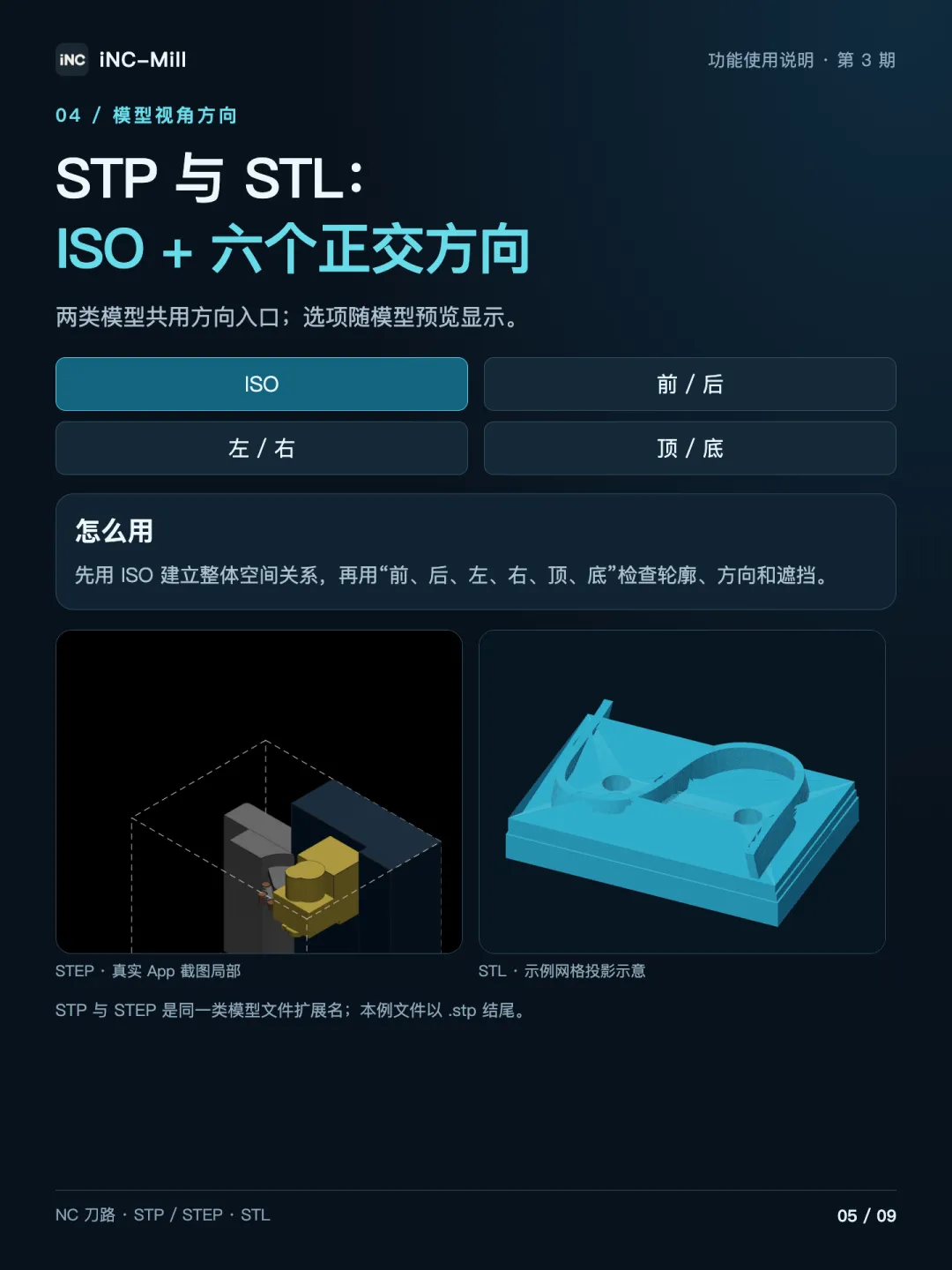

图 05 · STP 与 STL 模型的视角方向
切换视角只改变观察方式，不会编辑源文件。模型预览的这组方向和 NC 刀路的 G17 / G18 / G19 / T 选项不同；操作时以当前文件类型显示的菜单为准。
方向菜单末尾还有锁形按钮。下图是 Fanuc 三轴 STEP 示例的实际 App 截图：已经选中“前”视角，锁形按钮呈蓝色，表示视角已锁定。需要固定当前方向来缩放和检查时，可以开启“锁定视角”；想继续自由旋转，再点一次解除。

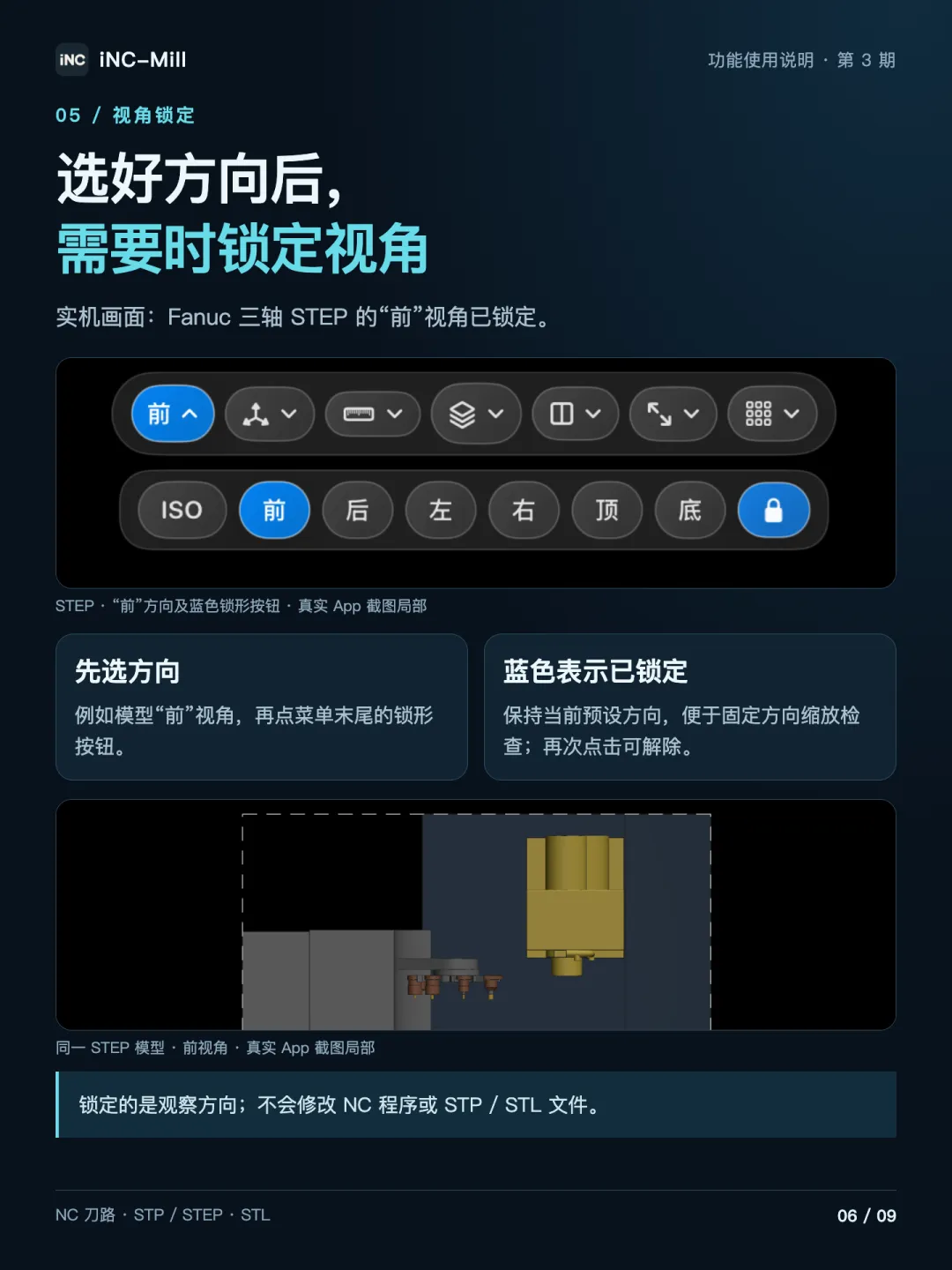

图 06 · 方向菜单的锁定视角用法
05｜
中心轴：显示位置、始终可见
点击“坐标轴”，先看两个开关：
01显示中心轴：在三维场景里显示或隐藏中心轴，帮助辨认 X、Y、Z，也能看出当前所选中心在模型中的位置。
02始终可见：已显示的中心轴可穿过模型或刀路保持可见，减少被遮挡的情况。

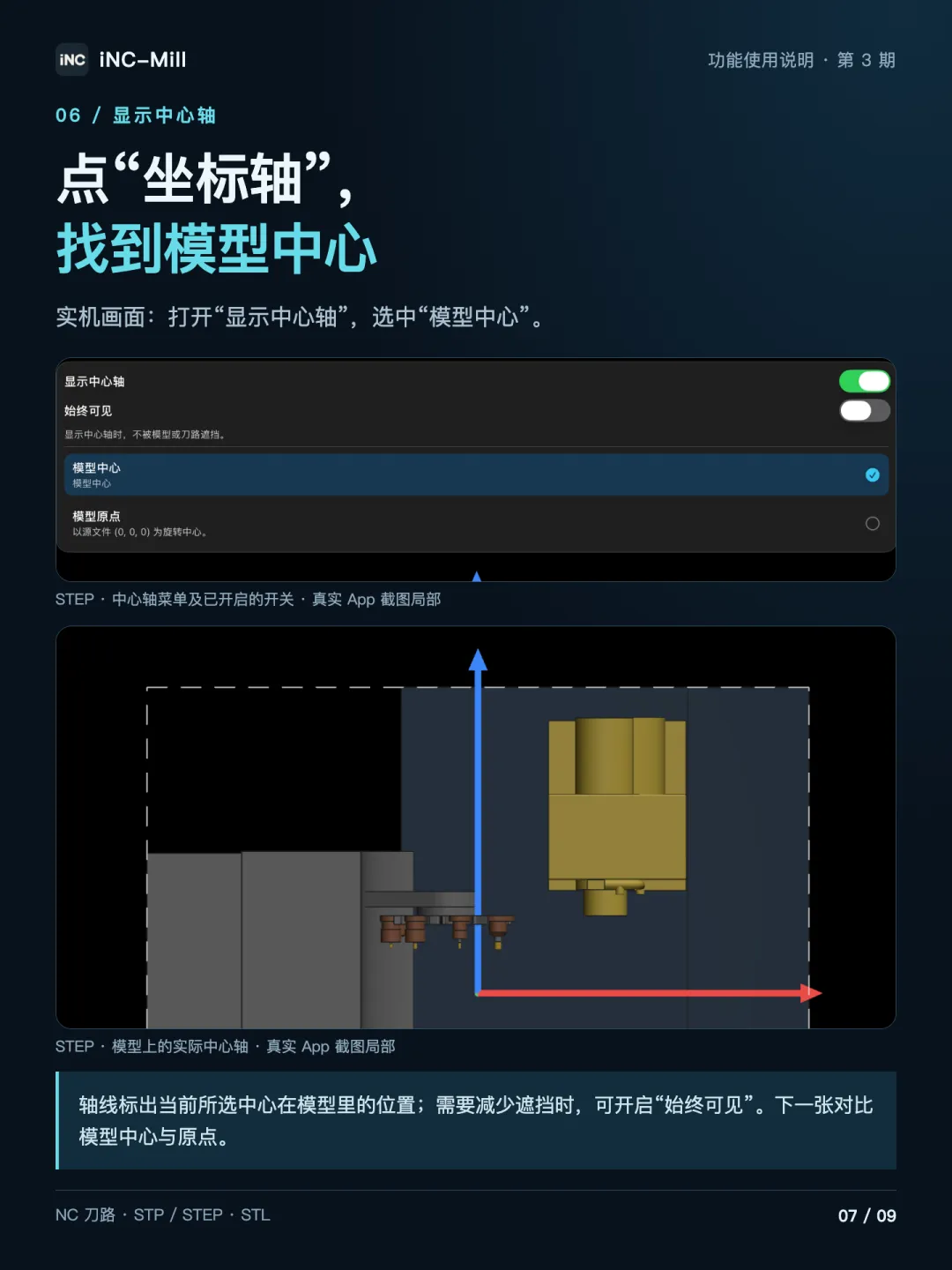

图 07 · Fanuc 三轴 STEP 模型中实际显示的中心轴与坐标轴菜单
图中是 Fanuc 三轴 STEP 示例的实际 App 画面。“显示中心轴”开启后，坐标轴标记出当前选择的中心位置；选择“模型中心”或“模型原点”，可以分别找到模型中心和源文件原点的位置。
06｜
旋转中心：刀路和模型选项不同
同一“坐标轴”菜单里，还能选择观察时的旋转中心。
NC 刀路有三个选择：
全部刀路：以包含 G00 快移的刀路包围盒中心旋转。
切削刀路：以排除 G00 快移后的包围盒中心旋转；没有切削移动时会退回全部刀路中心。
工件原点：以工件坐标系原点 (0, 0, 0) 旋转。
STP / STL 模型有两个选择：
模型中心：中心轴标出当前模型包围范围的中心位置，并以此为旋转支点。
模型原点：中心轴标出源文件坐标系的 (0, 0, 0) 位置，并以此为旋转支点。

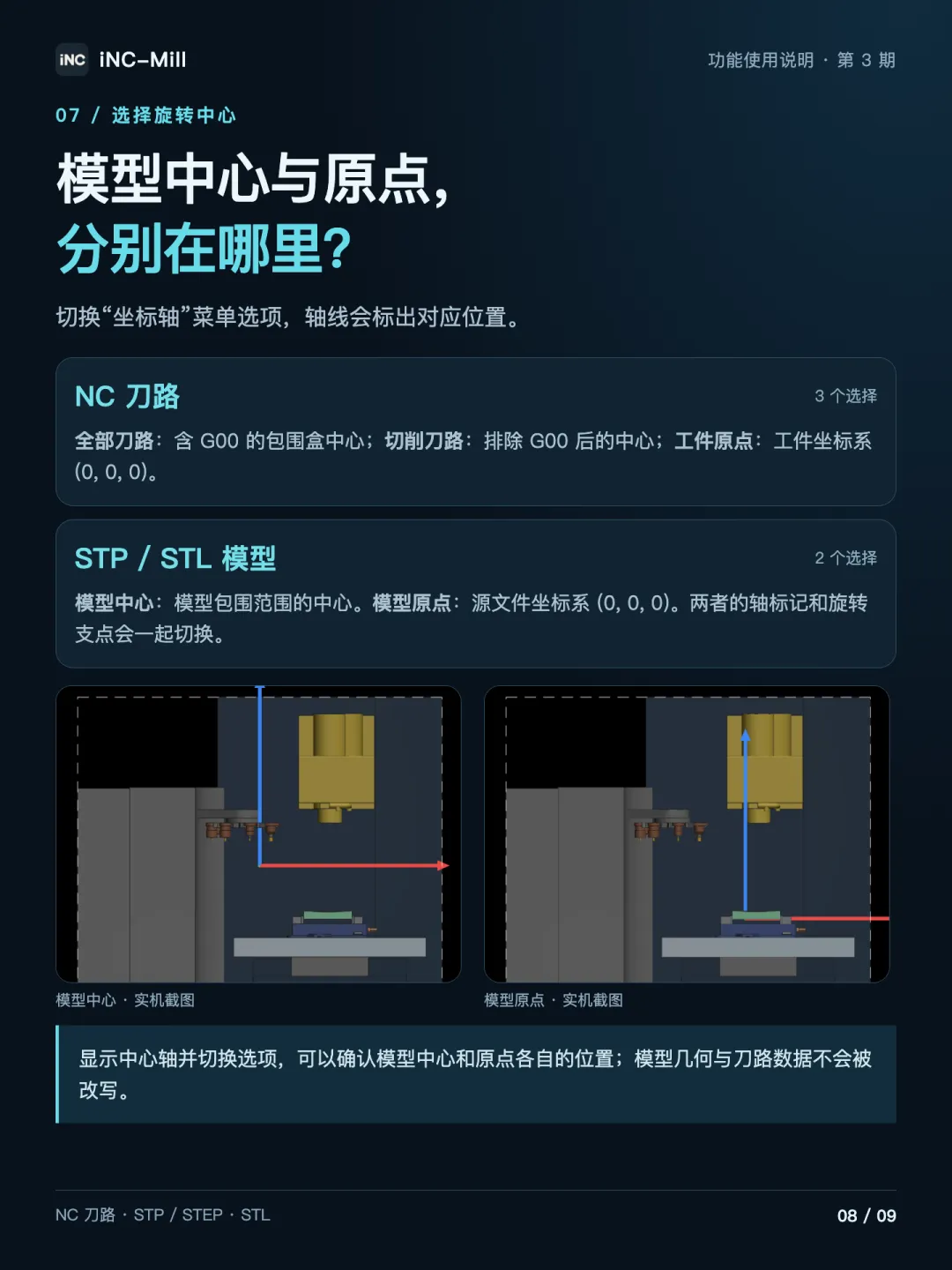

图 08 · NC 刀路与 STP STL 的旋转中心选项
显示中心轴并切换这两个选项，可以直观看出模型中心与源文件原点是否重合、分别位于哪里。这些选项改变的是观察时的旋转支点和轴标记位置，不会移动模型几何，也不会改写 NC 程序。
07｜
跟着三份文件各练一次
01打开 Cavity_Roughing.nc：先看 ISO，再试 G17；显示中心轴，比较“全部刀路”和“切削刀路”。
02打开 Fanuc 三轴 .stp 示例：试 ISO、前视角和顶视角；比较“模型中心”和“模型原点”。
03打开一份 STL：试 ISO 与正交视角；显示中心轴，观察网格与旋转中心的位置关系。

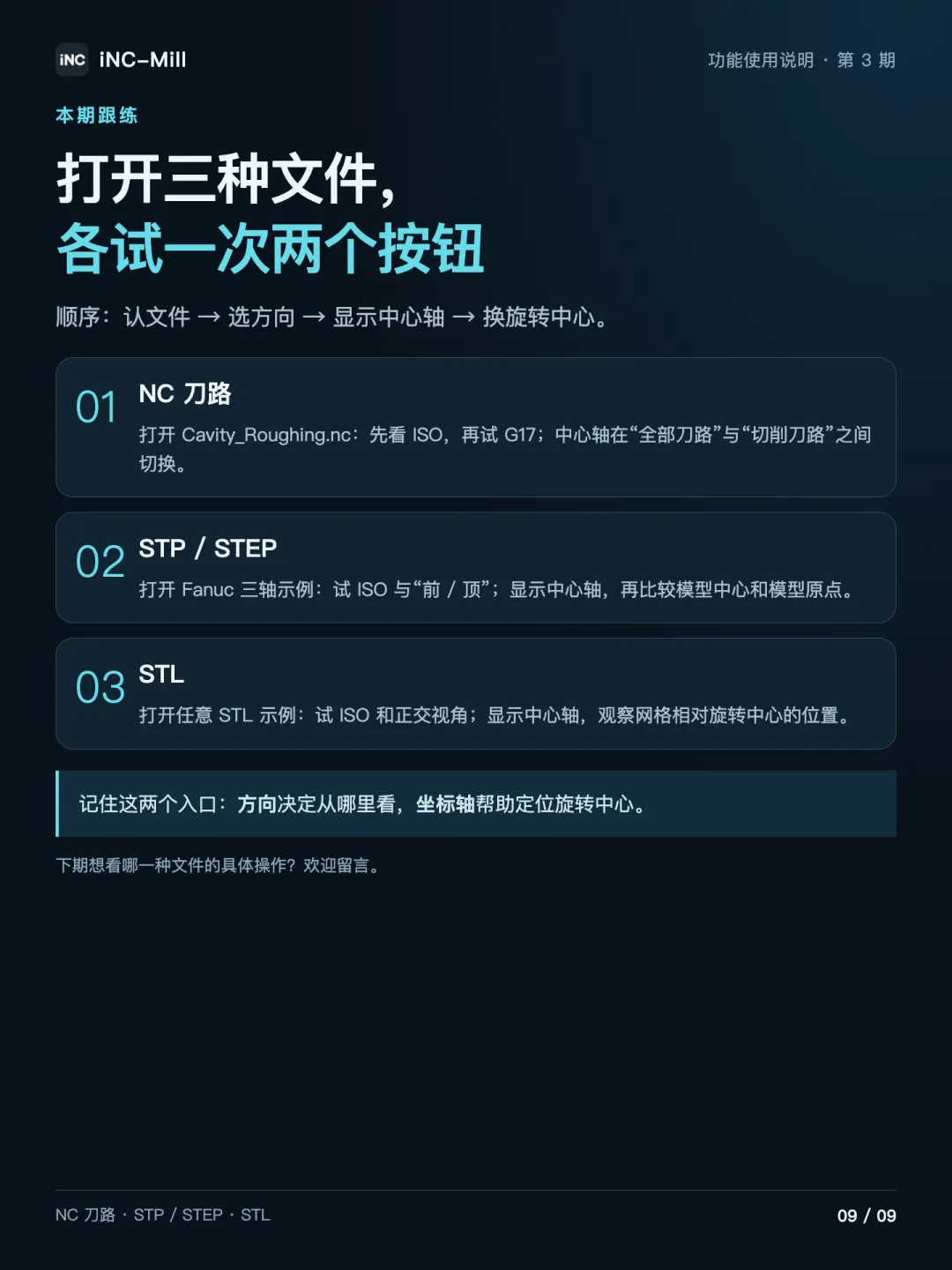

图 09 · 第三期操作回顾
本期结语
记住这两个入口：“方向”决定从哪里看；“坐标轴”帮助找到模型中心、原点，以及确定围绕哪里看。
本期先把基础观察方式讲清楚。你想下一期深入哪一种文件的具体操作？欢迎留言。
