实战|用 AI 写 CAD 插件:图库资源管理器(附源码 + 提示词)

点击蓝字，关注我们

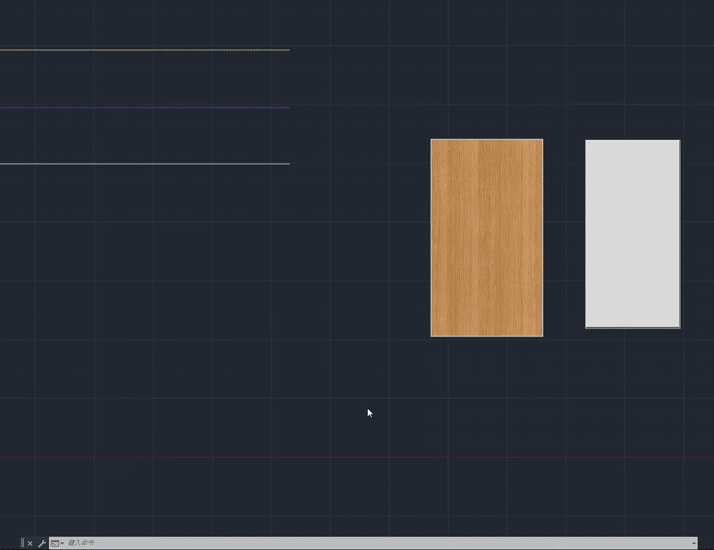

看实际操作：

打开窗口设置你的图库目录

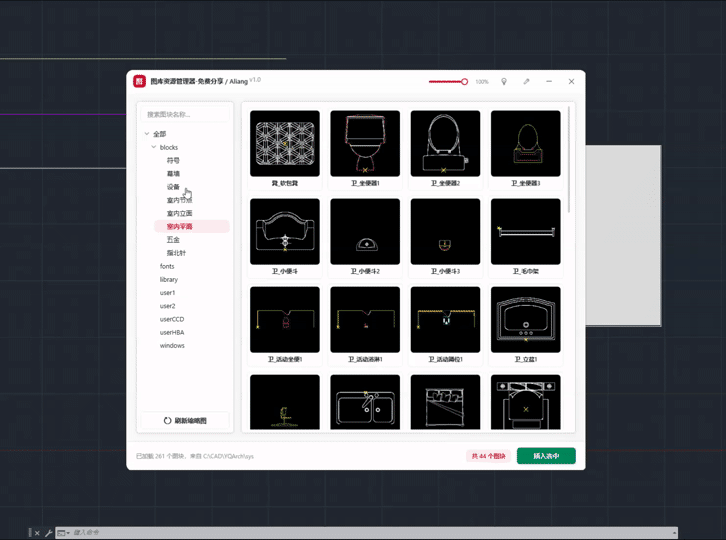

插入图块

不用打开资源管理器一层层找图块，不用靠文件名猜里面画的什么。

打开面板，左边挑分类，右边挑图块，双击一下就插到图纸里。

缩略图直接显示，黑底白线，跟你想要的风格一致。200 个图块也是秒开。

针对设计师找图块最烦的几件事，做了四个改进：

图块看得见自动扫描你指定的图库文件夹（子文件夹也扫），把所有图块以缩略图墙的方式摆出来。不用打开 DWG 挨个看，一眼扫过去就知道要哪个。

第二次打开秒出图每个图块第一次显示会慢一点（要读 SLD 生成缩略图），之后就记住了。下次再打开面板，200 个图块也是瞬间铺满，不用再等。

分类树好管左边自动按文件夹生成分类，右键就能加分类、改名字、删分类，跟 Windows 文件夹一样用。找图块先点分类缩小范围，再慢慢挑。

双击即插选中图块双击，切到 CAD 里点一下位置，图块就插进去了。带属性的动态块也能正确带出属性。

设置一次，以后再也不用管。

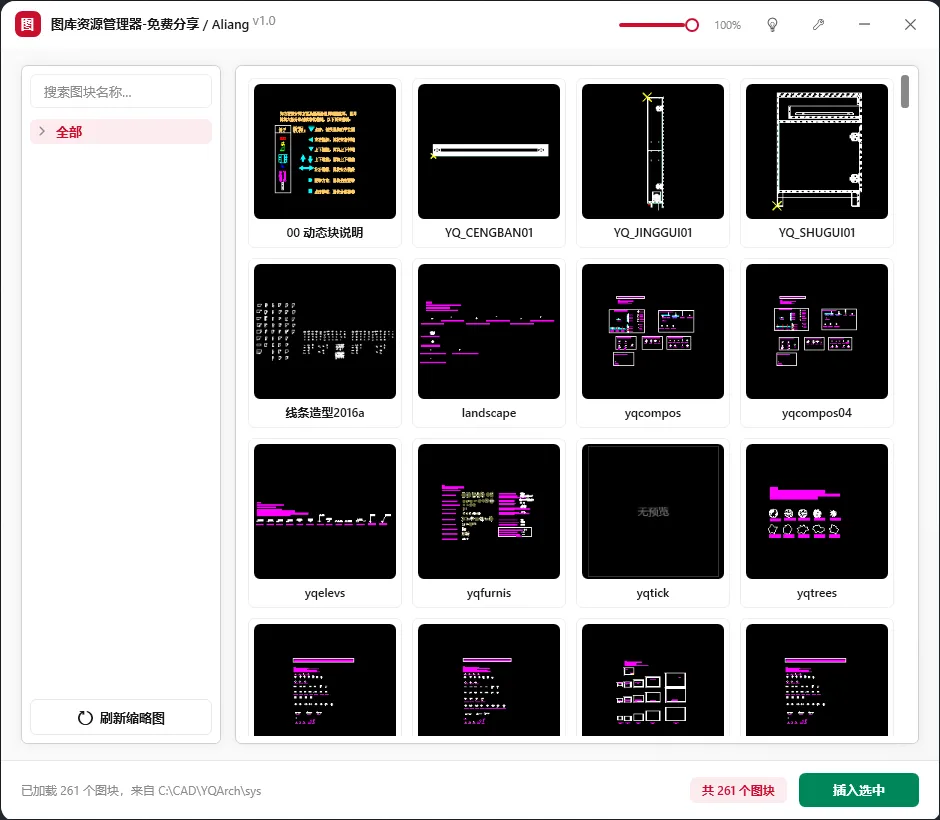

图库资源管理器界面

首次配置（仅做一次）

1. 输入 TUKU 回车，面板弹出来

2. 点右上角扳手 🔧 图标，选你的图库文件夹（比如 C:\CAD\YQArch\sys\blocks）

3. 关闭。下次再打开，它记住了

日常使用

• 看：左边点分类，右边缩略图跟着变

• 找：上面搜索框输关键字，即时筛选

• 插：双击缩略图，CAD 里点位置，完成

• 改分类：右键分类，加、改、删

• 调透明度：标题栏滑块拖动，不影响画图

• 刷新：图库变了，点左下角「刷新缩略图」

全程无感，专心选图。

还是那句话

用 AI 写插件写出来的功能不对，本质是需求没说细。AI 就像助理，你说清楚规则，它才能做准。下面是实测多轮、输出稳定能用的提示词模板，直接复制就能用：

角色设定：你是资深 CAD 插件开发工程师，精通 C# 和 CAD 原生接口，

面向室内设计场景开发插件。

功能需求：开发一个「图库资源管理器」插件，具体要求：

命令名：TUKU

打开方式：

在 CAD 里输入 TUKU 回车，弹出一个窗口，显示图库里的所有图块。

窗口长相：

- 无边框、圆角、看着像现代软件那种

- 不抢 CAD 的焦点（用户还能继续在 CAD 里操作）

- 不占任务栏

- 标题栏放：软件名、透明度滑块、打开日志、设置目录、最小化、关闭

- 左边一列：搜索框 + 分类树 + 刷新按钮

- 右边一大块：4 列的缩略图墙

- 底部：进度提示 + 数量统计 + 插入按钮

缩略图怎么来（这是最关键的部分）：

- 优先读跟 DWG 同名的 SLD 文件（CAD 自带的幻灯片格式，

  里面存着图块画好的样子，比打开 DWG 快几十倍）

- 读 SLD 的时候要解析它的二进制结构，按绘图指令把线条画出来

- 把读出来的图，白底黑线统一改成黑底白线，看着整齐

- 没 SLD 就依次找：同名 PNG → 同名 JPG → DWG 里嵌的预览图

- 都没有，最后才打开 DWG 截图（最慢的兜底）

- 处理好的缩略图存起来，下次直接用，不用重新生成

分类树：

- 按图库文件夹的结构自动生成，根节点叫「全部」

- 右键能加子分类、改名字、删分类

- 点分类，右边缩略图跟着过滤

- 展开、折叠用起来跟 Windows 文件夹一样

数据管理：

- 缩略图列表用最轻的方式存，切换分类不重新建卡片

- 过滤条件缓存起来，避免反复读界面

配置保存：

- 用简单的配置文件存用户的目录设置、透明度

- 下次打开自动读出来

插入逻辑：

- 双击缩略图 → 面板暂时隐藏 → 切到 CAD → 提示用户点一个位置 → 图块插进去

- 带属性的动态块也能正确带出属性

- 插完面板自动弹回来

环境：.NET Framework 4.8，AutoCAD 2021 或更新版本

输出要求：

给出完整可复制编译的代码，关键地方加中文注释，

说明怎么编译、怎么加载到 CAD 里

1. 先定身份先让 AI 进入专业 CAD 开发的角色，避免用错 API、写出行外代码。

2. 再划边界明确命令名、CAD 版本、运行环境，从根源减少兼容问题和报错。

3. 讲清规则怎么保存、怎么注入、怎么设为当前，每一步规则都说死，不给 AI 自由发挥的空间。

4. 固定格式要完整代码、要注释、要部署说明，都明确提出来，输出直接能用。

照着这个结构写，AI 输出代码的可用率至少提升 80%。

下面是一部分代码，

using System;using System.IO;using System.Reflection;using System.Windows.Interop;using Autodesk.AutoCAD.ApplicationServices;using Autodesk.AutoCAD.Runtime;using AcApp = Autodesk.AutoCAD.ApplicationServices.Application;using Exception = System.Exception;[assembly: ExtensionApplication(typeof(GalleryExplorer.GalleryExplorerApp))]namespace GalleryExplorer{    public class GalleryExplorerApp : IExtensionApplication    {        private static GalleryExplorerWindow _win;        publicvoidInitialize()        {            GalleryLog.Init();            // 加载 SlideCtrl.dll            try            {                string path = FindSlideCtrl();                if (path != null)                {                    var asm = Assembly.LoadFrom(path);                    GalleryLog.Info("已加载 SlideCtrl.dll：" + path +                        "，版本：" + asm.GetName().Version);                }                else                {                    GalleryLog.Warn("找不到 SlideCtrl.dll，所有候选路径均不存在");                }            }            catch (Exception ex)            {                GalleryLog.Error("加载 SlideCtrl.dll 失败", ex);            }            // 兜底：注册程序集解析事件            AppDomain.CurrentDomain.AssemblyResolve += ResolveSlideCtrl;            GalleryLog.Info("插件 Initialize 完成");        }        publicvoidTerminate()        {            GalleryLog.Info("插件 Terminate");        }        ///<summary>        /// 从多个候选位置搜索 SlideCtrl.dll        ///</summary>        privatestaticstringFindSlideCtrl()        {            string myDir = "";            try            {                myDir = Path.GetDirectoryName(                    Assembly.GetExecutingAssembly().Location);            }            catch { }            string localAppData = Environment.GetFolderPath(                Environment.SpecialFolder.LocalApplicationData);            string myDocs = Environment.GetFolderPath(                Environment.SpecialFolder.MyDocuments);            var candidates = new System.Collections.Generic.List<string>();            // 1. 当前 Assembly 所在目录            if (!string.IsNullOrEmpty(myDir))                candidates.Add(Path.Combine(myDir, "SlideCtrl.dll"));            // 2. %LOCALAPPDATA%\GalleryExplorer\            candidates.Add(Path.Combine(localAppData,                "GalleryExplorer", "SlideCtrl.dll"));            // 3. 我的文档\GalleryExplorer\            candidates.Add(Path.Combine(myDocs,                "GalleryExplorer", "SlideCtrl.dll"));            // 4. 项目 bin 目录（硬编码，方便开发时用）            candidates.Add(@"E:\CAD\GalleryExplorer\bin\Debug\SlideCtrl.dll");            candidates.Add(@"E:\CAD\GalleryExplorer\bin\Release\SlideCtrl.dll");            // 5. NuGet 包目录（硬编码）            candidates.Add(@"E:\CAD\GalleryExplorer\packages\AutoCAD.Slide.Control.1.1.0\lib\net45\SlideCtrl.dll");            candidates.Add(@"E:\CAD\GalleryExplorer\packages\AutoCAD.Slide.Control.1.1.0\lib\net40\SlideCtrl.dll");            foreach (var c in candidates)            {                if (File.Exists(c)) return c;            }            // 都没找到，打印一遍方便排查            GalleryLog.Warn("SlideCtrl.dll 搜索路径：");            foreach (var c in candidates)                GalleryLog.Warn("  " + c);            return null;        }        privatestatic Assembly ResolveSlideCtrl(object sender, ResolveEventArgs args)        {            try            {                var asmName = new AssemblyName(args.Name);                if (asmName.Name != "SlideCtrl") return null;                string path = FindSlideCtrl();                if (path != null)                {                    GalleryLog.Info("AssemblyResolve 加载：" + path);                    return Assembly.LoadFrom(path);                }            }            catch { }            return null;        }        [CommandMethod("TUKU")]        publicvoidShowWindow()        {            GalleryLog.Info("命令 TUKU 被调用");            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null)            {                GalleryLog.Warn("没有活动文档，退出");                return;            }            if (_win != null && _win.IsLoaded)            {                GalleryLog.Info("窗口已存在，激活它");                if (_win.WindowState == System.Windows.WindowState.Minimized)                    _win.WindowState = System.Windows.WindowState.Normal;                _win.Show();                _win.Topmost = true;                _win.Topmost = false;                return;            }            GalleryLog.Info("创建新窗口");            _win = new GalleryExplorerWindow(doc);            try            {                var helper = new WindowInteropHelper(_win);                helper.Owner = AcApp.MainWindow.Handle;                GalleryLog.Info("窗口 Owner 已设为 CAD 主窗口");            }            catch (Exception ex)            {                GalleryLog.Error("设置 Owner 失败", ex);            }            _win.Closed += (s, e) =>            {                GalleryLog.Info("窗口已关闭");                _win = null;            };            _win.Show();            GalleryLog.Info("窗口已显示");        }    }}

这类带界面的工具插件，用 AI 分步开发最顺手：

需求拆解

把「图库资源管理器」拆成五块，逐个让 AI 实现：

• 第一块：窗口长得像什么样

• 第二块：缩略图怎么生成

• 第三块：分类树怎么建、怎么过滤

• 第四块：双击怎么插入图块

• 第五块：设置怎么记住

不要一次性把完整需求丢给 AI，它消化不了。

分步验证

• 先写缩略图，看能不能正常显示出来

• 再加黑底白线处理，看效果对不对

• 再加分类树，测右键增删改能不能同步到文件夹

• 最后加插入逻辑，测带属性的块属性有没有带出来

每一步跑通再往下，出问题好定位。

实测优化

挂 200 多个图块跑一天，看会不会卡，看反复点分类有没有变慢，把遇到的问题截图发给 AI，让它优化。

细节调整

默认目录、缩略图大小、一行显示几个，都可以直接告诉 AI 让它改。

我是做插件的设计师，专注用 AI 提高 CAD 设计效率。关注我，下班一起做插件，把重复工作交给程序。

声明

本插件完全免费分享，仅供交流学习使用。严禁任何人将其用于商业倒卖或牟利。如需转载，请注明出处。请大家尊重作者的劳动成果，共同维护良好的交流环境。
