ARTICLE · 1172912
终极干货 | 土建考前必背100知识点(5)
小伙伴们周末好~今天，我们要和大家分享土建考前必背100知识点（5），主要包括工程材料的重点内容，一起学起来吧！

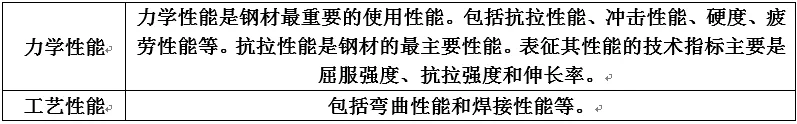

考点41 钢材的性能

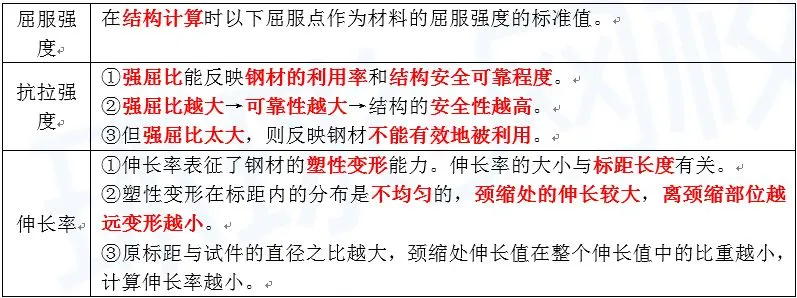

1.抗拉性能
低碳钢应力-应变曲线分为四个阶段：弹性阶段（O→A）、弹塑性阶段（A→B）、塑性阶段（B→C）、应变强化阶段（C→D）。
2.冲击性能
发生冷脆时的温度称为脆性临界温度，其数值越低，说明钢材的低温冲击韧性越好。
3.硬度
表面层局部体积抵抗较硬物体压入产生塑性变形的能力，测试钢材硬度常采用布氏法。
4.耐疲劳性：交变荷载、低应力。
考点42 水泥
1.硅酸盐水泥、普通硅酸盐水泥

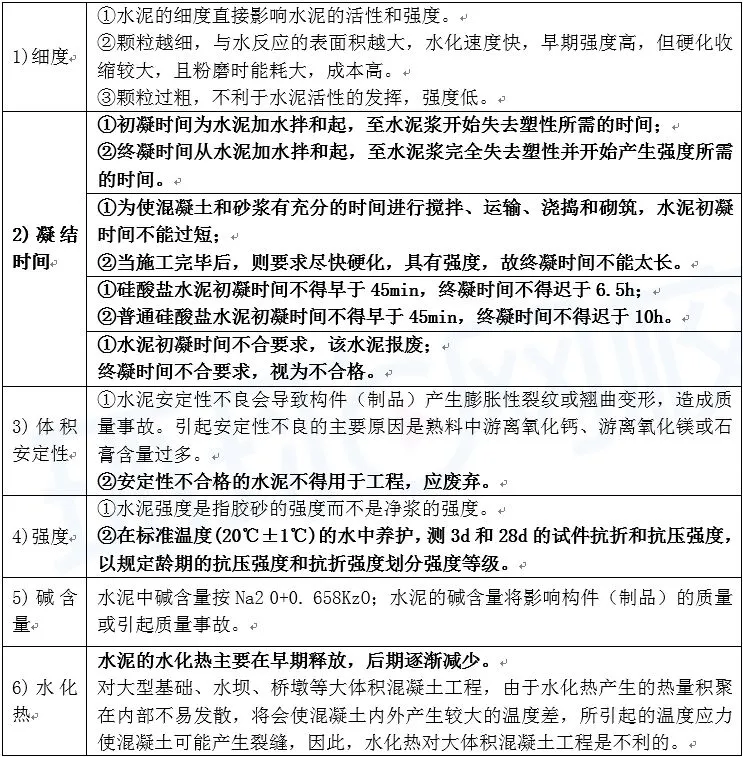

1）硅酸盐水泥及普通硅酸盐水泥的技术性质。

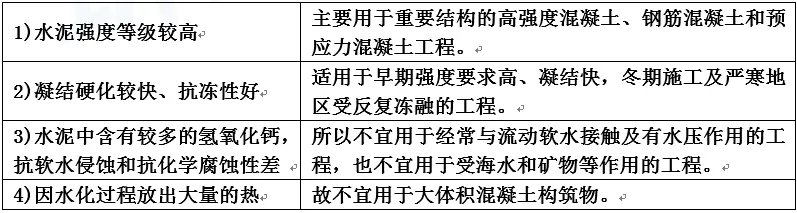

2）硅酸盐水泥、普通硅酸盐水泥的应用。
2.掺混合材料的硅酸盐水泥

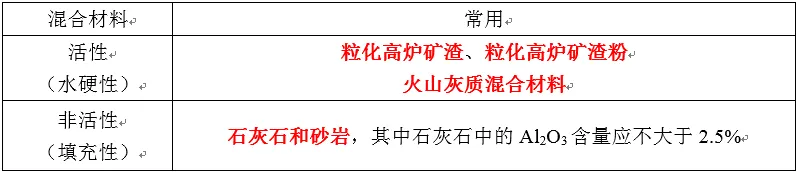

1）混合材料

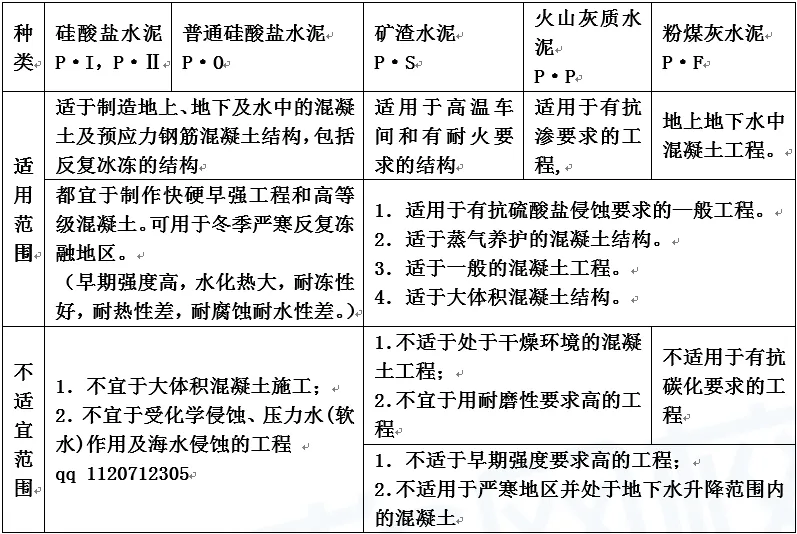

2）常用水泥的主要特性及适用范围

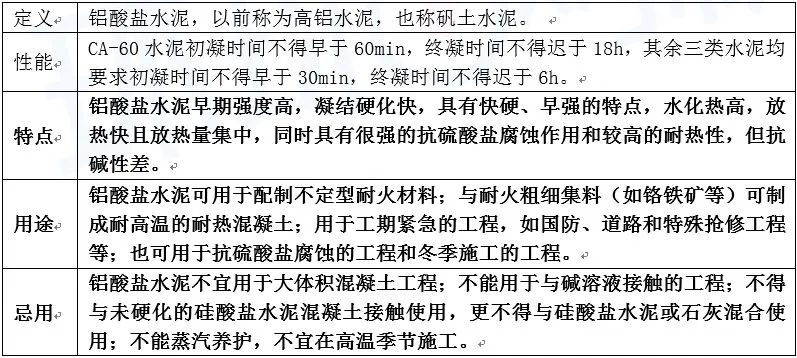

3.铝酸盐水泥

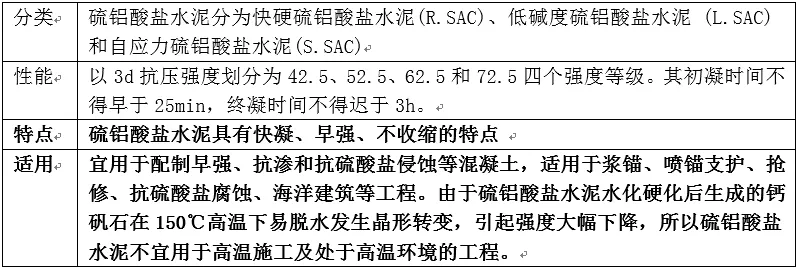

4.硫铝酸盐水泥
5.道路硅酸盐水泥
考点43 普通混凝土组成材料
1.水泥
2.砂（粒径＜4.75mm）
1）定义及分类
①粒径在4.75mm以下的骨料为细骨料（砂）。主要有天然砂和机制砂两类。天然砂包括河砂、湖砂、海砂和山砂。

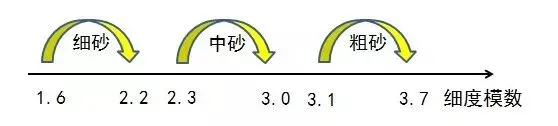

②砂按细度模数分为粗、中、细三种规格，粗、中、细砂均可作为普通混凝土用砂，但以中砂为佳。
③将砂按技术要求分为Ⅰ类、Ⅱ类、Ⅲ类。
2）粗细程度及颗粒级配
①在砂用量相同的情况下，若砂子过粗，则拌制的混凝土黏聚性较差，容易产生离析、泌水现象；若砂子过细，砂子的总表面积增大，虽然拌制的混凝土黏聚性较好，不易产生离析、泌水现象，但水泥用量增大。
②级配良好的砂配制混凝土，不仅所用水泥浆量少，节约水泥，而且还可提高混凝土的和易性、密实度和强度。
③Ⅰ类砂应采用级配区2区砂。对于泵送混凝土，宜选用中砂。对于混凝土路面混凝土板，应采用符合规定级配，细度模数在2.5以上的粗砂、中砂。
3）坚固性
砂的坚固性用硫酸纳溶液检验，试样经5次循环后其质量损失应符合该规范中的要求。

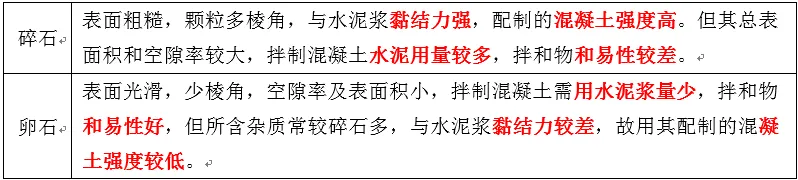

3.石子
将粗骨料按技术要求分为Ⅰ类、Ⅱ类、Ⅲ类
1）有害杂质含量
石子中有害杂质含量不超过相关规范规定的标准。对于重要工程混凝土所用的卵石、碎石，还应进行碱活性检验，以确定其适用性。

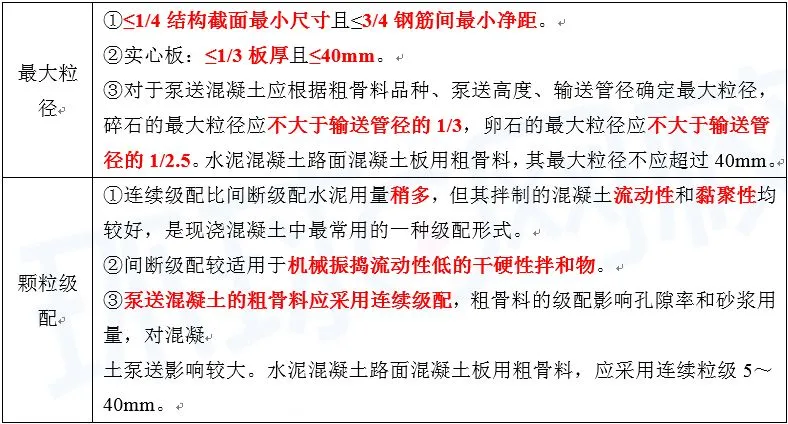

2）最大粒径与颗粒级配
3）强度与坚固性
①强度
a.石子的强度用岩石立方体抗压强度和压碎指标表示。
b.当混凝土强度等级为C60及以上时，应进行岩石抗压强度检验。在选择采石场或对集料强度有严格要求或对质量有争议时，宜用岩石抗压强度检验。
c.采用立方体强度检验时，将碎石或卵石制成50mm×50mm×50mm立方体（或直径与高均为50mm的圆柱体）试件，在水饱和状态下（试件置于水中浸泡48h，水面应至少高出试件顶面20mm），测得其抗压强度应比所配置的混凝土强度至少高20%。
d.用压碎指标表示石子强度是通过测定石子抵抗压碎的能力。对于经常性的生产质量控制则用压碎指标值检验较为方便。【压碎指标越小，强度越高】
②坚固性
有抗冻等耐久性要求的混凝土所用的粗骨料，要求测定其坚固性。坚固性试验一般采用硫酸纳溶液浸泡法。试样经5次循环后其质量损失不超过有关标准规定。
4.水
1）海水可用于素混凝土，但不宜用于装饰混凝土。未经处理的海水严禁用于钢筋混凝土和预应力混凝土。
2）对比试验
a.水泥凝结时间：对比试验的水泥初凝时间差及终凝时间差不应大于30min。
b.水泥胶砂强度：被检水样配制的水泥胶砂3d和28d强度不应低于饮用水配制的水泥胶砂3d和28d的90%。
5.外加剂

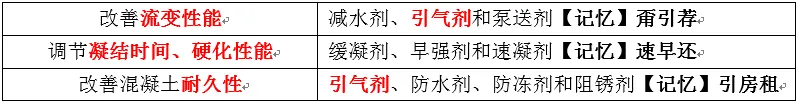

1）外加剂的分类（按其主要功能）
2）常用混凝土外加剂
①减水剂
混凝土掺入减水剂的技术经济效果
a.保持坍落度不变，可降低单位混凝土用水量，从而降低了水灰比，提高混凝土强度，同时改善混凝土的密实度，提高耐久性。
b.保持用水量不变，掺减水剂可增大混凝土坍落度（流动性）。
c.保持强度不变，掺减水剂可节约水泥用量。
【小结】减水增强、提高流动性、节约水泥。

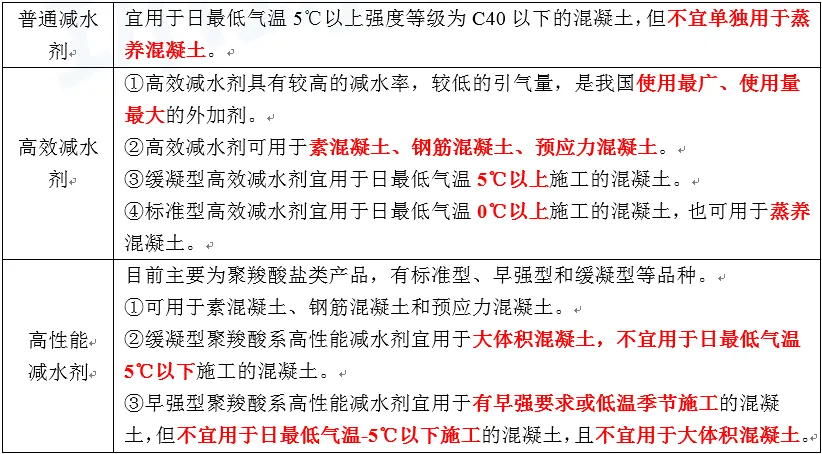

减水剂常用品种
②早强剂
a.提高混凝土早期强度，并对后期强度无显著影响。早强剂多用于抢修工程和冬季施工的混凝土。宜用于蒸养、常温、低温和最低温度不低于-5℃环境中施工的有早强要求的混凝土工程。炎热条件以及环境温度低于-5℃时不宜使用早强剂。早强剂不宜用于大体积混凝土。

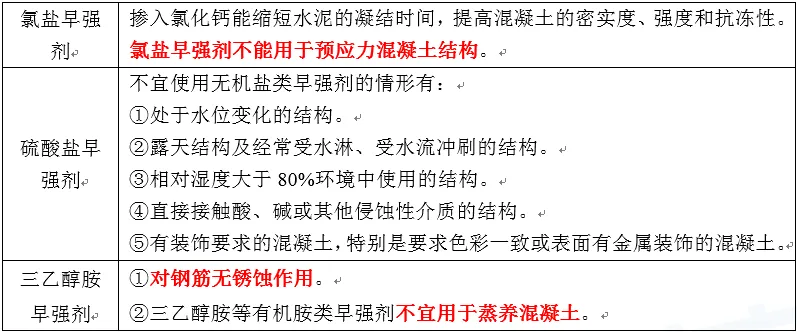

b.早强剂品种。目前常用的早强剂有氯盐、硫酸盐、三乙醇胶和以它们为基础的复合早强剂。
③引气剂及引起减水剂
a.减少拌和物泌水离析、改善和易性，同时显著提高硬化混凝土抗冻融耐久性的外加剂。兼有引气和减水作用的外加剂称为引气减水剂。
b.以松香树脂类的松香热聚物的效果较好，最常使用。
c.引气减水剂减水效果明显，减水率较大，不但能起到引气作用而且还能提高混凝土强度，弥补由于含气量而使混凝土强度降低的不利，而且节约水泥。常在道路、桥梁、港口和大坝等工程上采用。
d.引气剂和引气减水剂，除用于抗冻、防渗、抗硫酸盐混凝土外，还宜用于泌水严重的混凝土、贫混凝土以及对饰面有要求的混凝土和轻骨料混凝土，不宜用于蒸养混凝土和预应力混凝土。
④缓凝剂
a.用于大体积混凝土、炎热气候条件下施工的混凝土或长距离运输的混凝土，不宜单独用于蒸养混凝土。
b.缓凝剂最常用的是糖蜜和木质素磺酸钙，糖蜜的效果最好。
⑤泵送剂
a.应用泵送剂温度不宜高于35℃，掺泵送剂过量可能造成堵泵现象。
b.泵送剂不宜用于蒸汽养护混凝土和蒸压养护的预制混凝土。
⑥膨胀剂
当膨胀剂用于补偿收缩混凝土时膨胀率相当于或稍大于混凝土收缩，当膨胀剂用于自应力混凝土时，膨胀率远大于混凝土收缩率，可以达到预应力或化学自应力混凝土的目的。
考点44 混凝土的技术性质
1.混凝土的强度

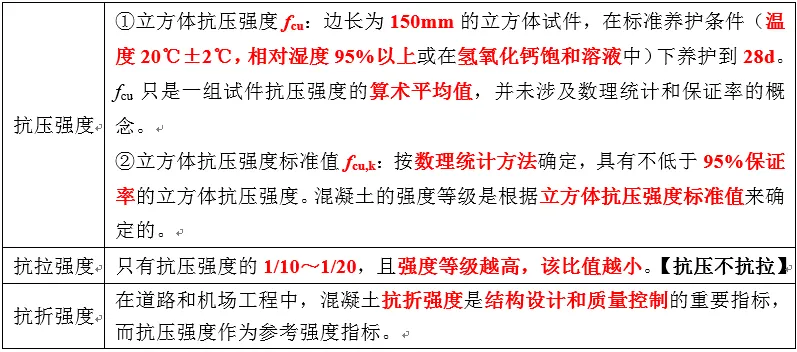

1）抗压、抗拉和抗折
2.混凝土的和易性

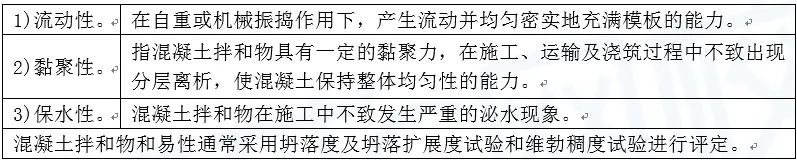

1）和易性概念
2）影响混凝土和易性的主要因素
①水泥浆。水泥浆是普通混凝土和易性最敏感的影响因素。
②骨料品种与品质。
③砂率。
④水泥、外加剂、温度、时间等其他因素。
3.混凝土耐久性

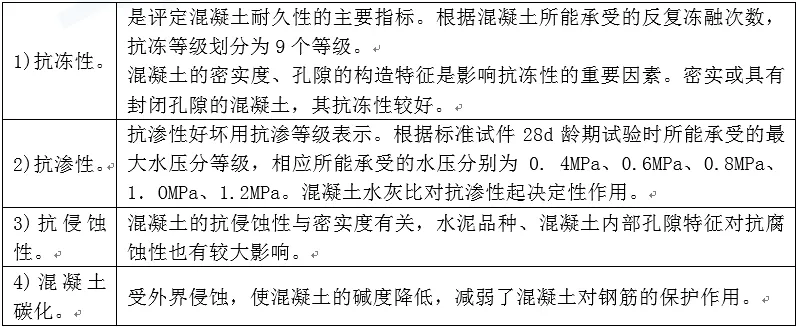

1）混凝土耐久性
2）提高混凝土耐久性的措施
混凝土耐久性主要取决于组成材料的质量及混凝土密实度。提高混凝土耐久性的主要措施：
①根据工程环境及要求，合理选用水泥品种。
②控制水灰比及保证足够的水泥用量。
③选用质量良好、级配合理的骨料和合理的砂率。
④掺用合适的外加剂。
考点45 特种混凝土
1.高性能混凝土，简称HPC

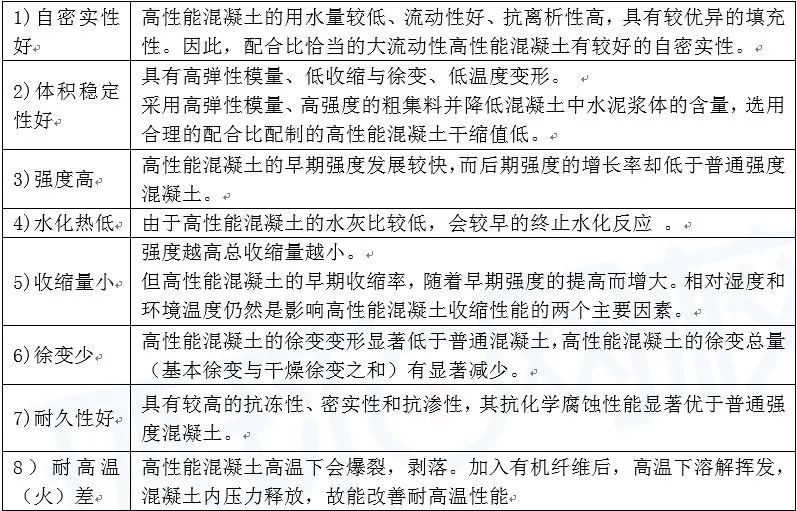

1）高性能混凝土特性
2）制备高性能混凝土的技术途径。
①配合比：
单方高性能混凝土用水量不宜大于l75kg/m³。胶凝材料总量宜为450～600kg/m³，其中矿物微细粉用量不宜超过胶凝材料总量的30%。水胶比不宜大于0.38。砂率宜为37%～44%。

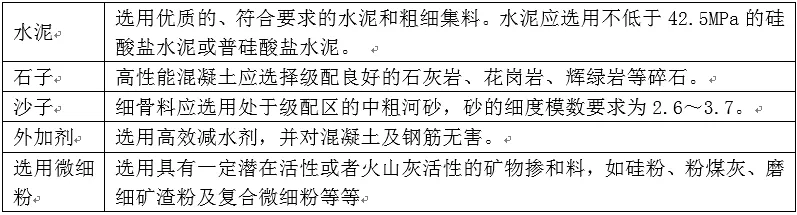

②材料要求
2.高强混凝土
主要依靠高效减水剂，或同时外加活性矿物掺和料，硬化后强度等级不低于C60的混凝土。

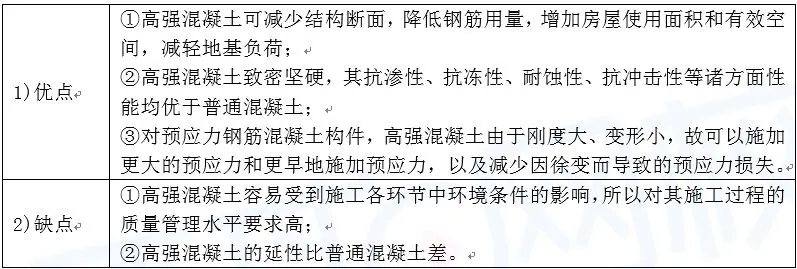

1）高强混凝土的特点

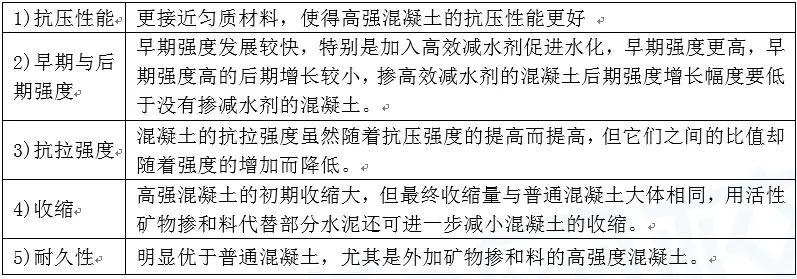

2）高强混凝土的物理力学性能。
3）对高强混凝土组成材料的要求
①应选用质量稳定的硅酸盐水泥或普通硅酸盐水泥。
②粗骨料应采用连续级配，其最大公称粒径不应大于25.0mm。
③细骨料的细度模数2.6～3.0，含泥量不大于2.0%。
④高强度混凝土的水泥用量不应大于550kg/m³。

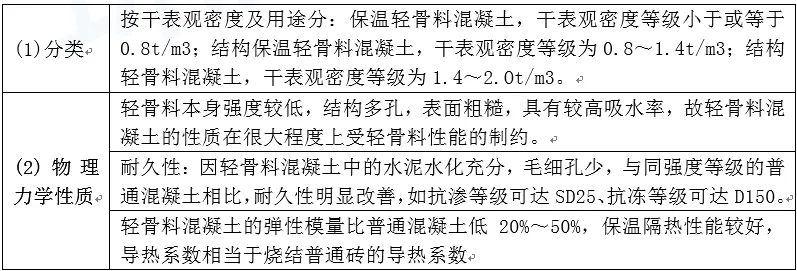

3.轻骨料混凝土（干表观密度小于1950kg/m³的混凝土）
4.防水混凝土
1）防水混凝土又叫抗渗混凝土，防水混凝土的抗渗性能不得小于P6，结构混凝土抗渗等级是根据其工程埋置深度来确定的。设计抗渗等级有P6、P8、Pl0、P12。

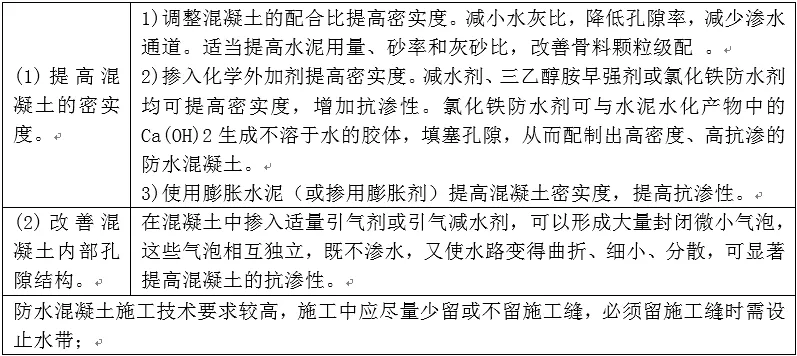

2）技术途径

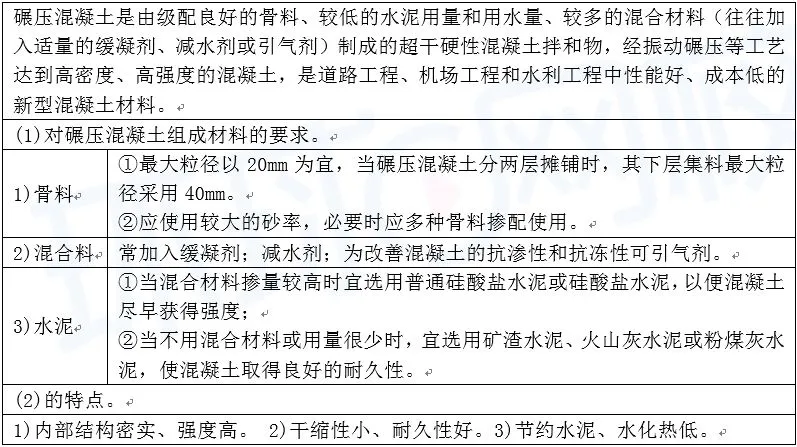

5.碾压混凝土

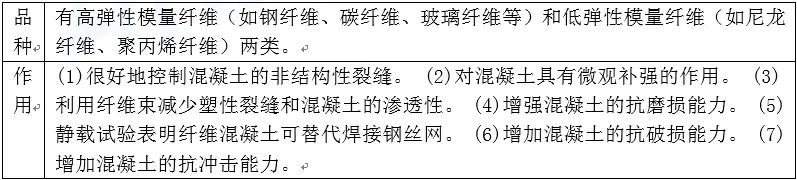

6.纤维混凝土
7.聚合物混凝土

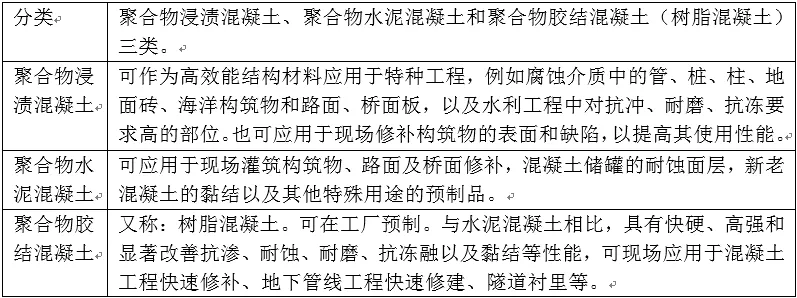

聚合物混凝土是由有机聚合物、无机胶凝材料、集料有效结合而形成的一种新型混凝土材料的总称。克服了普通混凝土抗拉强度低、脆性大、易开裂、耐化学腐蚀性差等缺点，扩大了混凝土的使用范围。
考点46 沥青混合料
1.材料组成与结构。
1）主要材料要求
沥青混合料主要由沥青、粗集料、细集料、矿粉组成，有的还加入聚合物和木纤维素拌合而成。

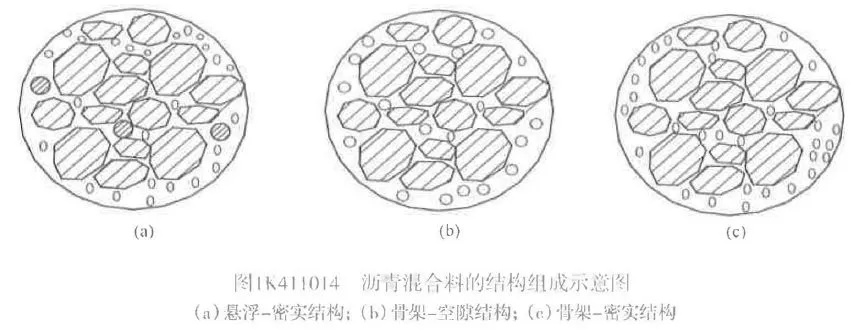

2）沥青混合料的组成结构
①悬浮密实结构
该结构具有较大的黏聚力，但内摩擦角较小，高温稳定性较差，如普通沥青混合料（AC）属于此种类型。
②骨架空隙结构
这种沥青混合料内摩擦角较高，但黏聚力较低，受沥青材料性质的变化影响较小，因而热稳定性较好，但沥青与矿料的黏结力较小、空隙率大、耐久性较差。沥青碎石混合料（AM）多属此类型。
③骨架密实结构
这种结构的沥青混合料不仅内摩擦角较高，黏聚力较高，密实度、强度和稳定性都较好，是一种较理想的结构类型，如沥青玛蹄脂混合料（SMA）。
2.沥青混合料的技术性质
1）高温稳定性
沥青混合料的高温稳定性，通常采用高温强度与稳定性作为主要技术指标，常用的测试评定方法有：马歇尔试验法、无侧限抗压强度试验法、史密斯三轴试验法等。
2）低温抗裂性
沥青混合料的低温开裂是由混合料的低温脆化、低温收缩和温度疲劳引起的。
3）耐久性
沥青混合料的耐久性与组成材料的性质和配合比有密切关系。
4）抗滑性
采取适当增大集料粒径、减少沥青用量及控制沥青的含蜡量等措施，均可提高路面的抗滑性。
5）施工和易性
从混合料的材料性质来看，影响施工和易性的是混合料的级配和沥青用量。
考点47 砌筑材料
一.砖
1.烧结砖
1）烧结普通砖
①基本参数。标准尺寸为240mm×115mm×53mm。
②强度等级。MU30、MU25、MU20、MU15、MU10。
③耐久性。包括抗风化性、泛霜和石灰爆裂等指标。抗风化性通常以其抗冻性、吸水率及饱和系数等来进行判别。而石灰爆裂与泛霜均与砖中石灰夹杂有关。
④特性及适用性。
烧结普通砖具有较高的强度，良好的绝热性、耐久性、透气性和稳定性，且原料广泛，生产工艺简单，因而可用作墙体材料，砌筑柱、拱、窑炉、烟囱、沟道及基础等。【适用于受压构件】
2）烧结多孔砖
a.多孔砖大面有孔，孔多而小，孔洞垂直于大面（即受压面）。
b.主要用于6层以下建筑物的承重墙体。
3）烧结空心砖
a.孔洞平行于大面和条面，垂直于顶面，使用时大面承压，承压面与孔洞平行，所以这种砖强度不高，而且自重较轻。
b.多用于非承重墙，如多层建筑内隔墙或框架结构的填充墙等。
2.蒸养（压）砖（蒸压灰砂砖为例）
1）按抗压、抗折强度值可划分为MU25、MU20、MU15、MU10四个强度等级。MU15以上者可用于基础及其他建筑部位。MU10砖可用于防潮层以上的建筑部位。
2）这种砖均不得用于长期经受200℃高温、急冷急热或有酸性介质侵蚀的建筑部位。
二.砌块
1.普通混凝土小型空心砌块
1）普通混凝土小型空心砌块可用于承重结构和非承重结构。目前主要用于单层和多层工业与民用建筑的内墙和外墙，如果利用砌块的空心配置钢筋，可用于建造高层砌块建筑。
2）混凝土砌块吸水率小、吸水速度慢，砌筑前不允许浇水，以免发生“走浆”现象，影响砂浆饱满度和砌体的抗剪强度。但在气候特别干燥炎热时，可在砌筑前稍喷水湿润。与烧结砖砌体相比，混凝土砌块墙体较易产生裂缝，应注意在构造上采取抗裂措施。
2.轻骨料混凝土小型空心砌块
与普通混凝土小型空心砌块相比，轻骨料混凝土小型空心砌块密度较小、热工性能较好，但干缩值较大，使用时更容易产生裂缝，目前主要用于非承重的隔墙和围护墙。

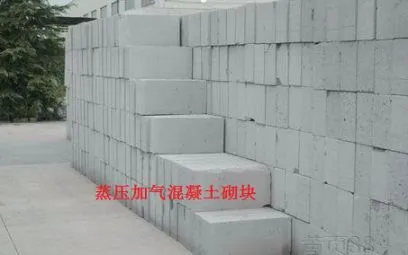

3.蒸压加气混凝土砌块
加气混凝土砌块广泛用于一般建筑物墙体，还用于多层建筑物的非承重墙及隔墙，也可用于低层建筑的承重墙。体积密度级别低的砌块还用于屋面保温。
三.砌筑砂浆

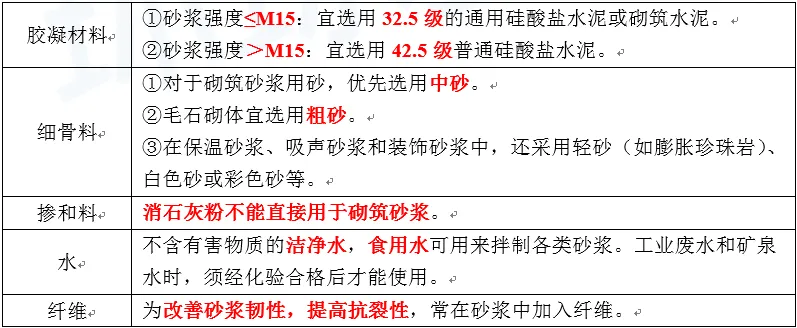

1.砂浆的材料组成
2.砌筑砂浆的主要技术性质
1）流动性
①砂浆的流动用稠度表示。稠度是以砂浆稠度测定仪的圆锥体沉入砂浆内的深度（单位为mm）表示。圆锥沉入深度越大，砂浆的流动性越大。
②吸水性强的砌体材料和高温干燥的天气，要求砂浆稠度要大些；反之，对于密实不吸水的砌体材料和湿冷天气，砂浆稠度可小些。
③影响砂浆稠度的因素有：所用胶凝材料种类及数量；用水量；掺和料的种类与数量；砂的形状、粗细与级配；外加剂的种类与掺量；搅拌时间。
2）保水性
砂浆的分层度不得大于30mm。
3）抗压强度与强度等级
①水泥砂浆及预拌砂浆的强度等级可分为M5、M7.5、Ml0、M15、M20、M25、M30。
②水泥混合砂浆的强度等级可分为M5、M7.5、Ml0、M15。
③影响砂浆强度的因素很多，除了砂浆的组成材料、配合比、施工工艺、施工及硬化时的条件等因素外，砌体材料的吸水率也会对砂浆强度产生影响。

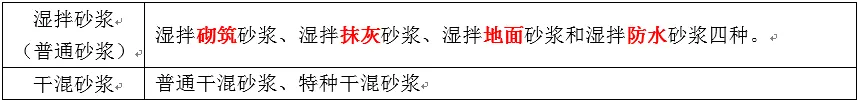

3.预拌砂浆
1）因特种用途的砂浆黏度较大，无法采用湿拌的形式生产，因而湿拌砂浆中仅包括普通砂浆。
2）普通干混砂浆主要用于砌筑、抹灰、地面及普通防水工程，而特种干混砂浆是指具有特种性能要求的砂浆。
考点48 建筑玻璃
1.平板玻璃
抗拉强度远小于抗压强度，是典型的脆性材料。可产生明显的“暖房效应”。无色透明平板玻璃对太阳光中紫外线的透过率较低。
2.装饰玻璃
①彩色平板玻璃；
②釉面玻璃；
③压花玻璃；
④喷花玻璃；
⑤乳花玻璃；
⑥刻花玻璃；
⑦冰花玻璃；

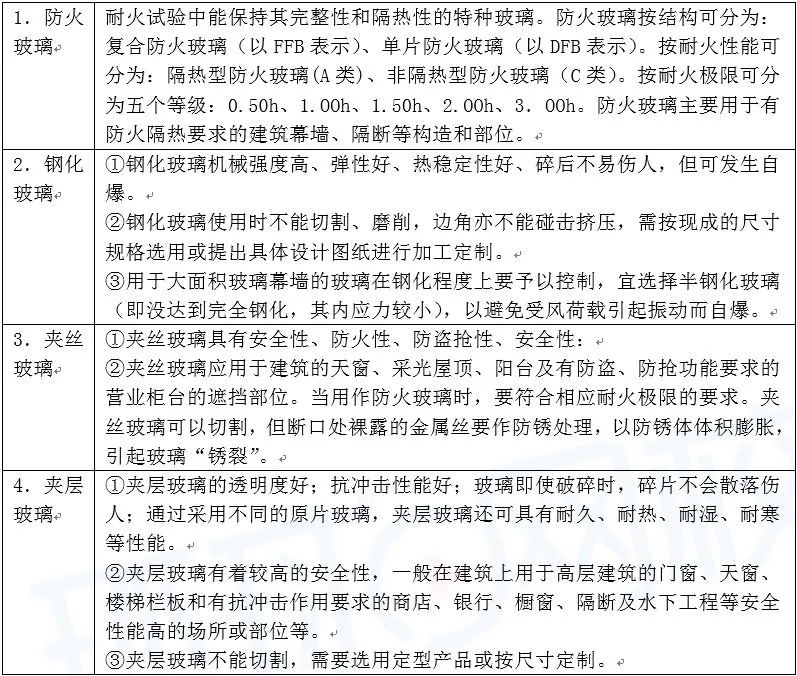

3.安全玻璃

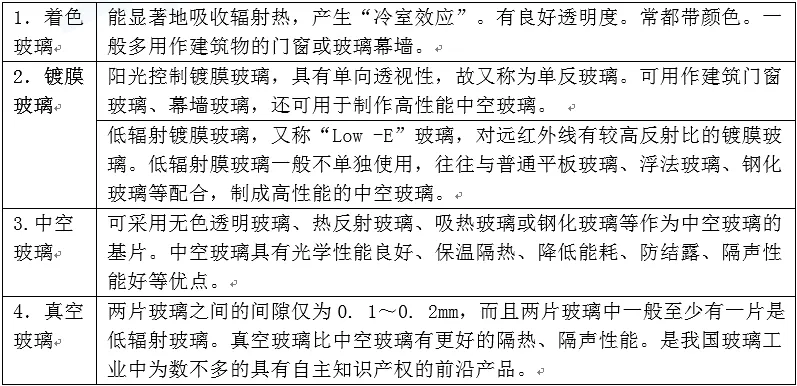

4.节能装饰型玻璃
考点49 防水卷材、防水涂料

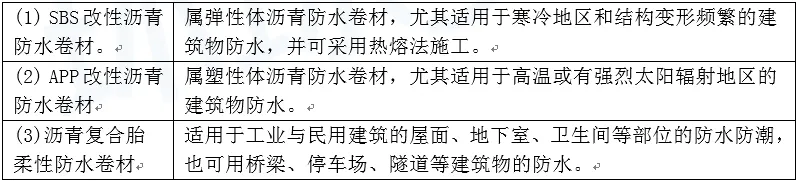

1.聚合物改性沥青防水卷材

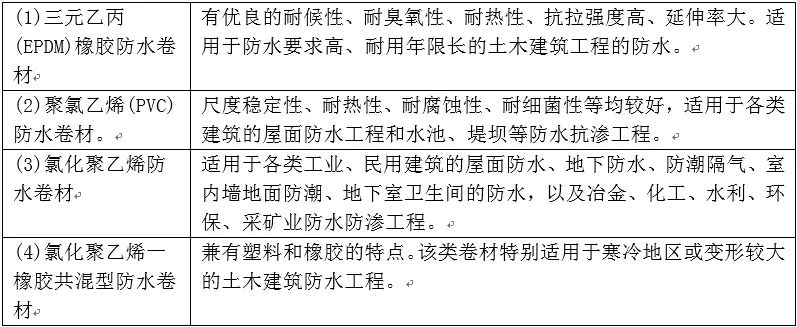

2.合成高分子防水卷材

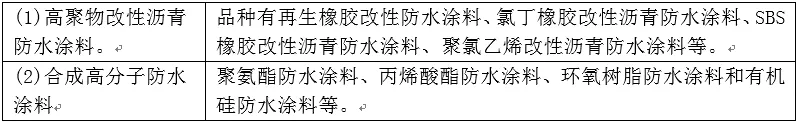

防水涂料
考点50 建筑密封材料

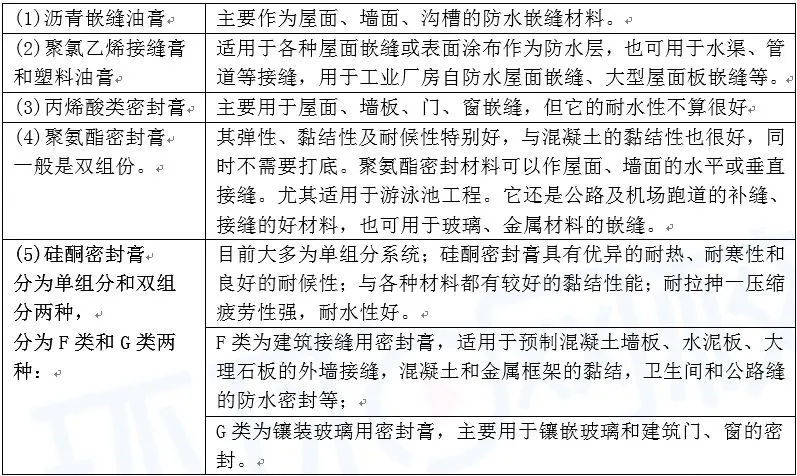

1.不定型密封材料
2.定型密封材料
定型密封材料包括密封条带和止水带。定型密封材料按密封机理的不同可分为遇水非膨胀型和遇水膨胀型两类。
往/期/回/顾
点“在看”，告诉小编你在努力
