电磁频谱监测“四会”教案
电磁频谱监测“四会”教案
作业提要
课 目：电磁频谱监测
目 的：通过训练使同学们掌握电磁频谱监测的动作要领，培养集体主义精神和优良的作风。
内 容：
一、电磁频谱监测的仪器和设备
二、电磁频谱监测的原理和方法
三、电磁频谱竞赛应掌握的技巧
方 法：理论提示，讲解示范，组织练习，小结讲评
时 间：8小时
地 点：训练场
器材保障：信号源，测向仪，秒表等
要 求：1.严格训练场纪律，做到令行禁止；
2.认真听、仔细看，勤思考、刻苦练。
作业进程
作业准备 ------------------------5分钟
1.清点人数，整理着装，向在场领导报告；
2.宣布作业提要。
作业实施 ------------------------ 55分钟
第一个训练内容：电磁频谱监测的仪器和设备
一、关于电磁频谱的基本概念
【理论提示】
首先问同学们一个问题，什么是电磁频谱？大家思考一下，谁来回答？好，我来把这个问题讲一下。
【理论讲解】
电磁频谱是指按电磁波波长(或频率)连续排列的电磁波族。在军事上，电磁频谱既是传递信息的一种载体，又是侦察敌情的重要手段，因此，成为交战双方争夺的制高点之一。
同学们，那么什么是电磁频谱监测？
电磁频谱监测是指对空间中的无线电信号进行监控普查。它的原理是根据无线电波在均匀介质（如空气）中沿直线传播的特点，利用特制无线电接收设备（测向机或测向仪）测定远方隐蔽电台（无线电发射机或信号源）的方向、距离、坐标和具体位置的一项先进的科学技术，也是现代信息战的重要组成部分。
二、电磁频谱监测的仪器和设备
（一）无线电测向机
【理论讲解】
下面我们就认识一下隐蔽电台：（无线电发射机或信号源）以及测向机或测向仪。

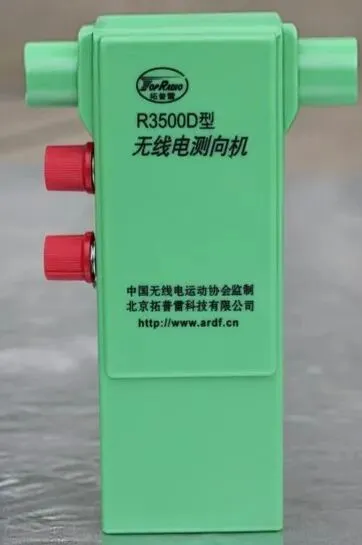

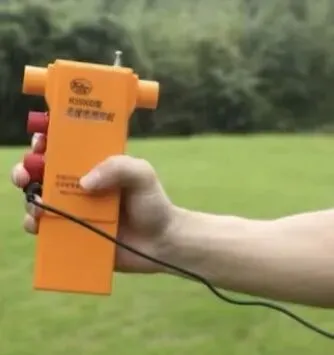

首先我们看一下无线电测向机，我们现在电磁频谱竞赛用的多是80米波段无线电测向机（见下图）它的频率范围：3.500—3.600MHz，单向可听辨距离<2米。由天线、耳机和调谐旋钮、音量旋钮、单向定向按钮等。
【体会练习】
下面组织个人体会，场地划分......
（二）无线电发射机或信号源
【理论讲解】

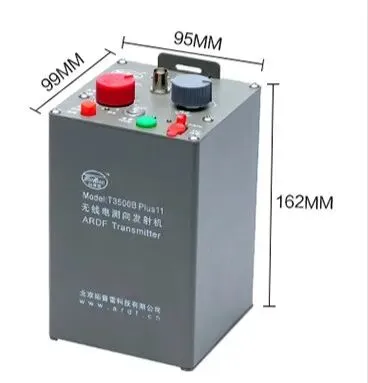

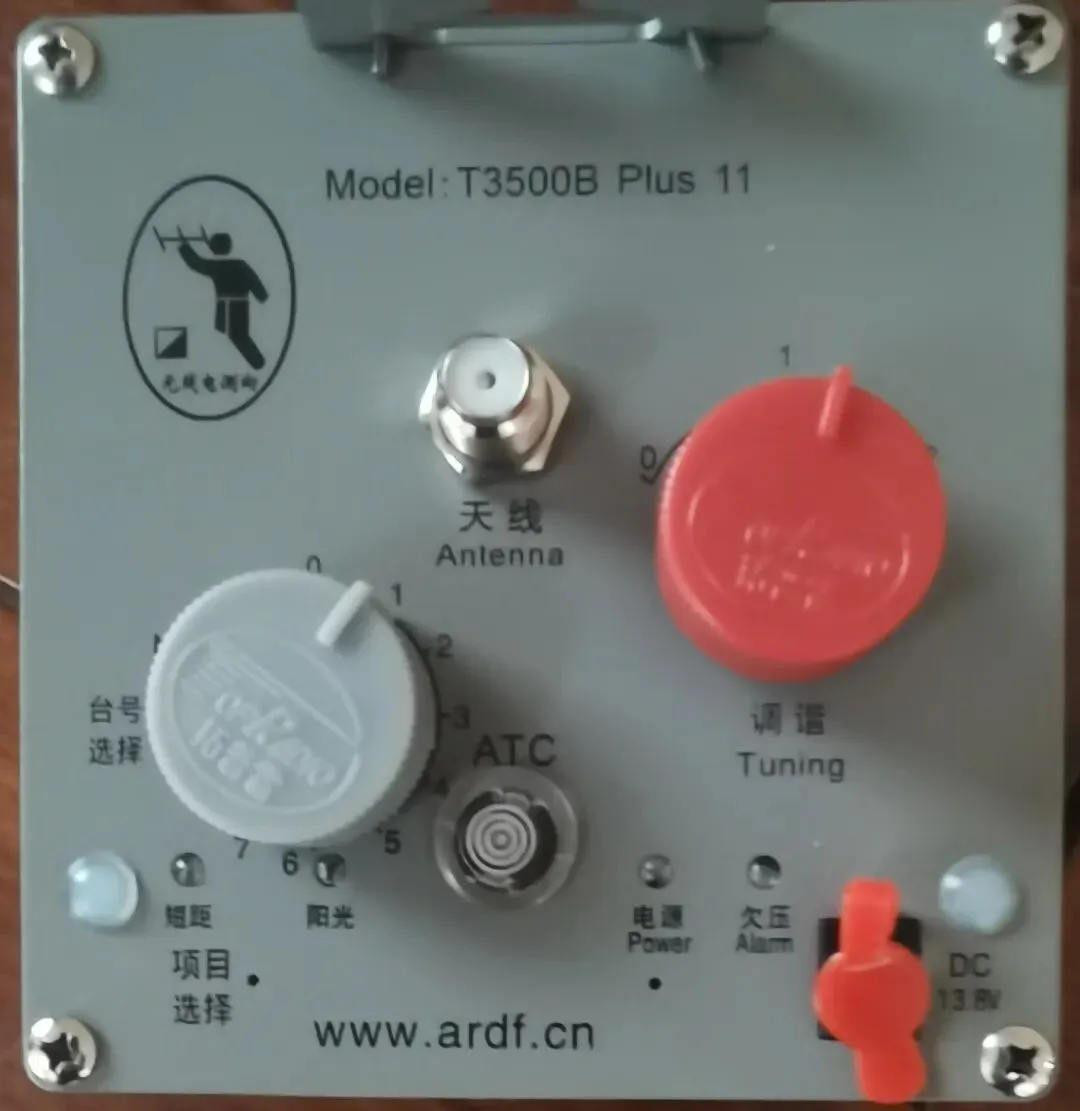

下面我们再认识一下隐蔽电台：（无线电发射机或信号源。80米波段无线电测向信号源（如下图）共有十一个电台频道和相应呼号。它的发射频率：3.500MHz一3.600MHz。频道和相应的呼号可以由面板上的组合台号开关预先设定。
【体会练习】
下面组织个人体会，场地划分......。
【小结讲评】
（略）
第二个训练内容：电磁频谱监测的原理和方法
一、电磁频谱监测的原理
【理论提示】
同学们，我们先了解一下：电磁频谱监测的原理。电磁频谱监测使用的是无线电测向机，无线电测向机有横竖两根磁性天线，该天线具有很强大的聚集磁力线的物理能力，通过绕在磁棒上的线圈感应出“电台”（无线电发射机或信号源）的电信号，经过放大器和耳机听到电台发射来的电波声音信号。但是磁性天线对来自不同方向的电磁波，其感应电势的变化却非常大。当磁性天线水平放置，磁性天线的垂直正面或负面对着电台时接收能力最强，测向机发出的声音最响，即收到信号的正值幅度和负值幅度是相同的，叫做两个大音面，但是相位则相反。当磁性天线的轴线两端对准电台时，耳机声音最小，甚至完全没有声音，叫做哑点。由于测向时哑点的指向精度很高，我们通常采用哑点的指向判定方向线，这就是哑点测向。以上我们讲解了无线电测向的原理，下面我们学习监测方法。
二、电磁频谱监测的方法
【边讲边做】
同学们，测向机的使用我边讲边做，大家注意看。
目前，我们使用较多的是直立式测向机。持机的动作：右手持机，拇指贴于单向开关处，其余四指握于测向机另一侧，测向机正面向前，手臂自然弯曲约为45-60度角，使测向机处在胸部正前方，距身体25厘米左右。测向机的磁性天线（横向天线)与地面平行，直立天线（竖向天线)与地面垂直，测向机垂直于地面，戴上耳机。左手将测向机的竖向天线拉出。测向时，为了测向准确，找准参照物，允许将持机手臂伸直，将测向机抬高与眼平，进行"瞄准"。
【边讲边做】
80米测向机寻找信号源（电台)有测单向和测双向两种方法。在实际测向中，两种方法通常配合使用，才能获得满意的效果。
1.单向---双向法
调整音量旋钮，测向机正面向前，这时距离天线近的这一面我们听到的声音最大，我们称这个面为大音面。离天线远（听到的声音小)的一面叫小音面。
按下测向机旁边的“单向“按钮（按钮上写着“单向“两个字)。边转动测向机体边使大音面环向周围扫描，然后180度回转。你会听到声音有变化，比如电台在前方位置，你听到声音大，你进行180度回转后，声音会有明显的变化（减小或没有了），这样你就可以确定电台在你前面而不是后面。这个过程叫做测单向，又叫“定边”，即定出电台在你前面还是后面。
【组织练习】
下面组织练习，场地划分......。
在空旷平坦的场地上，设发射机一部，连续发信，学生在距电台50-l00米处，原地闭目转圈后测定方向线，然后睁眼监测。反复训练。
第三个训练内容：电磁频谱竞赛应掌握的技巧
【理论提示】
电磁频谱监测的竞赛是一项竞赛激烈的团队项目。
一是认真熟悉竞赛细则，电磁频谱监测是利用特制无线电接收设备（如测向机或测向仪）测定远方隐蔽“敌电台”（无线电发射机或信号源）的方向、距离、坐标和具体位置的一项技术。关键是找电台的速度，实际上，少找一台“敌电台”比快几分钟到达终点要失分多，所以，在最快的时间内找全“敌电台”才能取胜（得高分）。
二是正确操作无线电测向机，特别是正确持机很重要。测单向时，测向机要在准确的方向线上用已知的大音面比较前后方的音量变化。这个动作是要180度的翻转手腕，而不能前后的转动整个身体。
三是搞好人员分工，团结协作。三人的分工一般是：一人携带测向机为主搜索电台的方位，一人携带打卡指环负责打卡和协助搜索电台，一人携带秒表负责掌握时间和协助搜索电台。实际上，三人分工不分家，一人携带测向机借助仪器搜索电台，其他两人借助目测协助搜索电台。这样齐心协力，密切配合才能大获全胜。
【组织练习】
下面组织练习，场地划分......。
作业讲评
作业讲评 --------------------------- 2分钟
同学们，今天我们利用了8个小时的时间，学习了电磁频谱监测的动作，通过训练同学们能积极的开动脑筋，掌握动作要领比较快，训练热情非常高，克服了炎热天气的不良影响。表现好的个人为××，希望在下步的训练中继续保持和发扬，下节课我们将对电磁频谱监测这个内容进行带实战背景条件下的演练，希望同学们在课后认真复习准备。
