V4L2 源码深度解析(十一):从 vmalloc 到 DMA——设备怎样访问缓冲区?

前面的采集流程已经闭合：应用申请缓冲区、建立映射、QBUF，驱动接收对象并产生图像；完成以后，应用通过 DQBUF 取回结果，最后停流、释放。一直没有改变的，是那组用来存放像素的内存。

不过，前面主要沿 VIMC 的软件处理路径阅读。它取得 CPU 能访问的指针，调用 memcpy() 写入一帧。换成真实采集设备后，图像往往由硬件直接写入内存。这时，驱动究竟应该把哪个地址交给硬件？原来的 vmalloc 内存能不能继续使用？所谓“连续缓冲区”，连续的是哪一种地址？

本篇从这些问题出发，依次读 videobuf2-vmalloc.c、videobuf2-dma-contig.c 和 videobuf2-dma-sg.c。先解释设备访问内存的条件，再分析后端怎样建立地址、怎样与 VB2 交接、最后怎样撤销这些关系。普通 CAPTURE、MMAP 是主线；USERPTR 和 DMA-BUF 只在影响后端行为时交代边界，完整导入流程留到后续专题。

1. CPU 能访问的指针，为什么不能直接交给设备

1.1 先看已经跑通的 VIMC

vimc_capture_process_frame() 中，真正写像素的是下面两行：

    vbuf = vb2_plane_vaddr(&vimc_buf->vb2.vb2_buf, 0);

memcpy(vbuf, frame, vcapture->format.sizeimage);

第一行取得 buffer 的第 0 个平面在内核中的 CPU 虚拟地址；第二行由 CPU 执行复制。沿用 640 × 480 RGB24、无额外行填充的例子，这次复制的逻辑容量为 921600 字节。

CPU 执行 memcpy() 时，使用自己的地址转换规则。它并不是把 vbuf 这个数值直接放到内存总线上。启用 MMU 的系统会通过页表，把这个虚拟区间对应到底层内存页。

采集硬件不执行这条 memcpy()，也不自动使用 CPU 的这套页表。驱动需要给它一个对该设备有效的访问地址，或者一组描述这些地址的硬件任务。把 vbuf 强制转换成整数，并不会完成这件事。

1.2 硬件 DMA 替代的是像素搬运，不是缓冲区管理

真实设备可以在 buf_queue() 中记录缓冲区，在启动或运行过程中把地址写入硬件寄存器或描述符。设备完成写入后，驱动确认访问已经结束，填写结果，再调用 vb2_buffer_done()。

VB2 仍然负责池、状态、排队、完成和等待；内存后端负责提供适当的存储和访问表示。选择一个名字含 DMA 的后端，不会自动替驱动配置寄存器、建立描述符、处理完成中断。 有的硬件内置总线主设备能力，有的需要另一颗 DMA 控制器；是否使用 DMAEngine，要看设备驱动的实现，不由 mem_ops 的名字决定。

这里讨论“DMA 减少复制”，也需要分清目标：设备直接写入最终的采集缓冲区，可以减少一次 CPU 搬运；但 DMA 仍在传输数据。其他处理节点可能还会转换格式、复制图像，DMA 映射实现也可能使用反弹缓冲区，不能仅凭后端名称宣称整条链路零复制。

实现对照：vimc_capture_process_frame()；DMA 地址规则见文末接口 A。

2. 一份存储，为什么会有几种地址

2.1 应用地址、内核地址和设备地址

应用的 mmap 返回值属于本进程的虚拟地址空间。内核的 vaddr 属于内核 CPU 地址空间。它们可以映射同一组页，却使用不同的数值。

设备使用的地址由 DMA API 按具体 struct device 建立。驱动通常用 dma_addr_t 保存它。设备经过 IOMMU 时，这个地址可先转换为物理地址；没有 IOMMU 的系统，也可能存在总线地址转换或可寻址范围限制。只有特定平台上数值碰巧一致，不能据此省掉 DMA API。

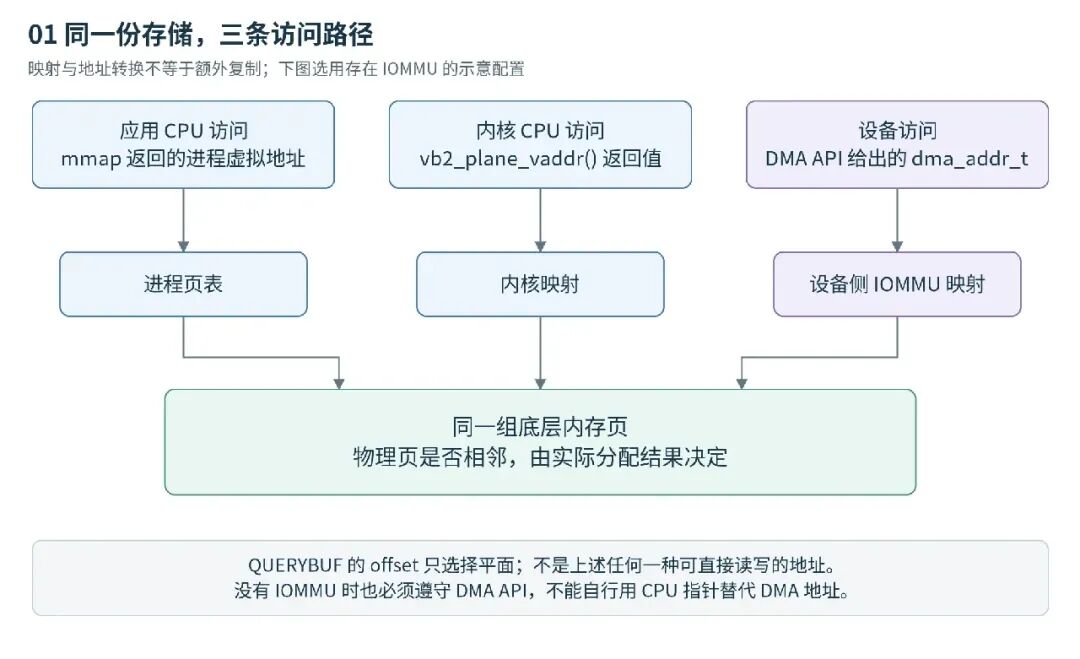

图 1：箭头表示地址转换或关联，不表示又复制了一帧。设备侧 IOMMU 是可能存在的配置，不是所有设备的必经硬件。

QUERYBUF 返回的 m.offset 还属于第四类数值：它用来选择某个缓冲区平面，是 mmap 接口的标识。它既不是 mmap 返回地址，也不是物理地址或 DMA 地址。

2.2 “连续”必须带上地址空间

假设一段存储由四个页组成，CPU 可以把它们映射为一个连续虚拟区间。底层四个物理页却可能分布在不同位置。若设备具有合适的 IOMMU 映射，这些页又可能在设备侧形成一段连续的 DMA 地址。

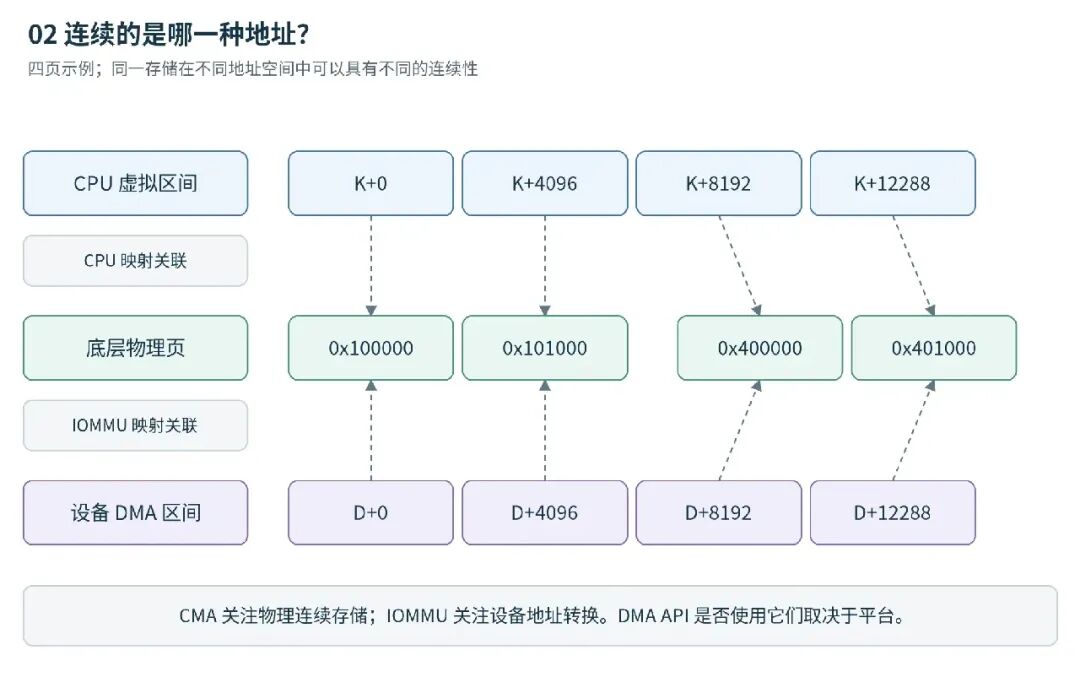

图 2：示意中物理页有间隔，CPU 和设备各自建立连续视图。图中的 IOVA 只是设备虚拟地址示例，不代表每次 DMA 映射都会合并成一个区间。

因此，阅读“contiguous”时要问：连续的是 CPU 虚拟地址、物理页，还是设备看到的 DMA 地址？

CMA 是一种帮助取得物理连续内存的机制；IOMMU 是设备地址转换机制；dma_alloc_*() 是驱动使用的 DMA API。三者不处在同一层。某个 DMA 分配可以在特定平台借助 CMA，也可以借助 IOMMU 组织存储，不能把它们画成三个互斥的内存后端。

2.3 硬件到底能消费什么布局

一种设备只接受“基地址＋长度”，会在这个地址空间中顺序访问。它需要整个范围对设备连续；只给它一个不连续 SG 表的首地址，会让它跨越第一段之后访问错误的位置。

另一种设备可以消费多段描述符，每项包含地址和长度，逐段进行访问。它不一定要求整个帧在设备侧连续，但有自己的描述符数量、段长度、边界和对齐限制。

SG 表描述存储，硬件描述符描述设备任务，两者不是同一个数据结构。 即使硬件支持多段访问，驱动仍要把 DMA 映射结果翻译成该硬件接受的格式。IOMMU 也只能在平台和设备支持的条件下改善地址布局，不能替设备增加它原本没有的功能。

3. 地址对了，为什么还会读到旧图像

3.1 缓存保存的内容不一定已经写回内存

CPU 可能把数据保留在缓存中，设备则通过自己的访问路径读写存储。在缺少相应硬件一致性保证的系统上，两端可能暂时看到不同的内容。

对 OUTPUT，CPU 刚准备的像素可能仍在缓存，设备读取到的还是旧内容。对 CAPTURE，设备已经写入新图像，CPU 却可能继续命中旧缓存；更糟的是，CPU 留下的脏缓存行在稍后写回，可能覆盖设备的新结果。

解决办法不是“任何时候都手工 flush 一遍”。需要先确定分配和映射的约定、访问方向，再在 CPU 与设备交接的位置使用相匹配的 API。

3.2 一致性分配与流式映射

一致性 DMA 分配提供约定的 CPU／设备可见性，驱动通常不需要为每轮交接手工做同类缓存维护。它不等于“所有系统都关闭 CPU 缓存”，更不等于访问无需同步：硬件是否完成、描述符字段先后是否可见、CPU 与设备能否同时改同一块区域，仍需按设备协议处理。缓存一致性不能替代必要的内存屏障。

流式 DMA 映射则要求明确访问方向和交接。映射可为一次传输建立，也可以保持多轮使用，并在合适位置调用 dma_sync_*()。streaming DMA 的“streaming”不等于 V4L2 的 STREAMON。 前者描述 DMA 内存访问约定，后者控制视频队列运行。

VB2 没有规定所有后端一律采用同一种 DMA 分配方式。下面会看到：dma-contig 有两条分配分支，dma-sg 则自己分配页并建立流式 DMA 映射。此前常见的“VB2 默认全部使用流式 DMA”不足以描述这里的实现。

3.3 映射、同步和完成分别做什么

映射建立设备能够访问的地址关系。缓存同步处理交接时的数据可见性。完成通知说明本轮实际访问已经结束。三者要配合，任何一项都不能替代另外两项。

例如 dma_sync_sgtable_for_cpu() 不是“等待 DMA 跑完”的函数；必须先由设备协议确认写入已经完成。反过来，即使已经收到完成中断，也不能跳过当前内存模式要求的缓存交接。

接口对照：DMA 的一致性、方向与复用规则见 A、B；后端自己的调用位置以下文源码为准。

4. VB2 怎样把一块平面交给内存后端

4.1 内存方式和后端是两个选择

V4L2_MEMORY_MMAP 表示由当前队列准备存储，再允许应用映射。它不等于“必须使用 vmalloc”。VIMC 就在同一类队列中选择不同的 mem_ops：

    q->io_modes = VB2_MMAP | VB2_DMABUF;
if (vimc_allocator == VIMC_ALLOCATOR_VMALLOC)
        q->io_modes |= VB2_USERPTR;
    q->drv_priv = vcapture;
    q->buf_struct_size = sizeof(struct vimc_capture_buffer);
    q->ops = &vimc_capture_qops;
    q->mem_ops = vimc_allocator == VIMC_ALLOCATOR_DMA_CONTIG
           ? &vb2_dma_contig_memops : &vb2_vmalloc_memops;
    q->timestamp_flags = V4L2_BUF_FLAG_TIMESTAMP_MONOTONIC;
    q->min_buffers_needed = 2;
    q->lock = &vcapture->lock;
    q->dev = v4l2_dev->dev;

代码里的两张表分别是 vb2_vmalloc_memops 和 vb2_dma_contig_memops。当前 VIMC 没有把 dma-sg 作为第三个 allocator 选项；后文读 dma-sg 是分析另一个通用后端，不是描述一个不存在的 VIMC 配置。

更换 mem_ops 也不会把 VIMC 的 memcpy() 变成 DMA。只要填帧函数仍按原样运行，像素依然由 CPU 复制。将真实硬件驱动从一个后端换到另一个后端，还必须同步调整地址取得方式和设备任务组织。

4.2 mem_priv 是每个平面的后端对象

MMAP 分配路径逐平面调用 mem_ops->alloc()。下面是 __vb2_buf_mem_alloc() 中的连续节选：

/* Memops alloc requires size to be page aligned. */
unsignedlong size = PAGE_ALIGN(vb->planes[plane].length);

/* Did it wrap around? */
if (size < vb->planes[plane].length)
gotofree;

        mem_priv = call_ptr_memop(alloc,
                      vb,
                      q->alloc_devs[plane] ? : q->dev,
                      size);
if (IS_ERR_OR_NULL(mem_priv)) {
if (mem_priv)
                ret = PTR_ERR(mem_priv);
gotofree;
        }

/* Associate allocator private data with this plane */
        vb->planes[plane].mem_priv = mem_priv;

size 已按页对齐，dev 优先使用该平面的 alloc_devs[plane]，否则使用 q->dev。返回值保存到 mem_priv。这个返回值是后端私有对象，不一定是像素地址。

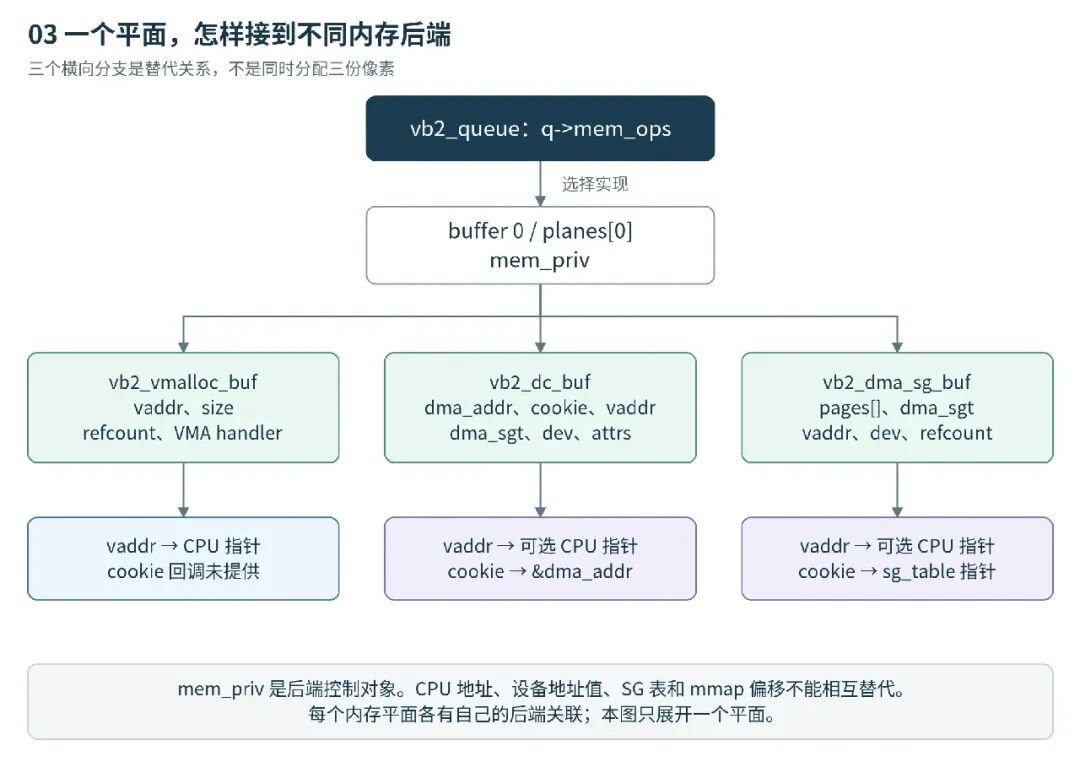

图 3：每条横向分支表示选定的一个后端，不是同一平面同时分配三份存储。图中只列本篇需要的成员。

vmalloc 对象保存 vaddr；dma-contig 对象还保存 dma_addr、DMA 属性及分配分支；dma-sg 对象保存页数组和映射后的 SG 表。VB2 核心不需要理解这些结构的全部字段，它把同一 mem_priv 交回对应的 mmap/prepare/finish/put 等回调。

4.3 vaddr 和 cookie 是两条不同的查询接口

void *vb2_plane_vaddr(struct vb2_buffer *vb, unsignedint plane_no)
{
if (plane_no >= vb->num_planes || !vb->planes[plane_no].mem_priv)
returnNULL;

return call_ptr_memop(vaddr, vb, vb->planes[plane_no].mem_priv);

}

void *vb2_plane_cookie(struct vb2_buffer *vb, unsignedint plane_no)
{
if (plane_no >= vb->num_planes || !vb->planes[plane_no].mem_priv)
returnNULL;

return call_ptr_memop(cookie, vb, vb->planes[plane_no].mem_priv);
}

第一个接口询问后端“CPU 能不能访问这个平面”。第二个接口询问“后端约定的设备访问信息是什么”。void * 只是让不同后端共用接口，不表示返回值可以任意强转。

dma-contig 的 cookie 是 dma_addr_t 成员的地址；dma-sg 的 cookie 是 struct sg_table *；vmalloc 的操作表没有提供这个 cookie 回调。QUERYBUF 的 mmap 偏移与这里的 cookie 也不是同一对象。

4.4 dev 与 DMA 方向必须属于真实访问者

DMA 映射与具体设备相关。DMA mask、IOMMU 域、总线限制与一致性信息都从对应设备及平台配置获得。不能拿设备 A 的 DMA 地址去喂设备 B，也不能随意把一个“看起来有关联”的父设备当作 DMA master；应使用该设备驱动和总线约定的 DMA 设备对象。

队列初始化设置的方向为：

if (q->bidirectional)
        q->dma_dir = DMA_BIDIRECTIONAL;
else
        q->dma_dir = q->is_output ? DMA_TO_DEVICE : DMA_FROM_DEVICE;

普通 CAPTURE 对应设备写内存，即 DMA_FROM_DEVICE；OUTPUT 对应设备读内存，即 DMA_TO_DEVICE。方向从设备与内存之间的传输理解，不是按 open(O_RDONLY) 或应用调用 read/write 来猜。只有确有双向访问需求并满足约定时，才使用双向模式；它不是省去分析的万能设置。

实现对照：vimc_capture_add()、__vb2_buf_mem_alloc()、vb2_plane_vaddr()、vb2_plane_cookie()、vb2_core_queue_init()；接口 D、E、F。

5. vmalloc 后端：先把 CPU 访问这条线走到底

5.1 分配得到的仍是一个控制对象

staticvoid *vb2_vmalloc_alloc(struct vb2_buffer *vb, struct device *dev,
unsignedlong size)
{
structvb2_vmalloc_buf *buf;

    buf = kzalloc(sizeof(*buf), GFP_KERNEL | vb->vb2_queue->gfp_flags);
if (!buf)
return ERR_PTR(-ENOMEM);

    buf->size = size;
    buf->vaddr = vmalloc_user(buf->size);
if (!buf->vaddr) {
        pr_debug("vmalloc of size %ld failed\n", buf->size);
        kfree(buf);
return ERR_PTR(-ENOMEM);
    }

    buf->dma_dir = vb->vb2_queue->dma_dir;
    buf->handler.refcount = &buf->refcount;
    buf->handler.put = vb2_vmalloc_put;
    buf->handler.arg = buf;

    refcount_set(&buf->refcount, 1);
return buf;
}

函数先分配 struct vb2_vmalloc_buf，随后调用 vmalloc_user() 建立可映射的存储。成功返回 buf，不是 buf->vaddr。后者只有通过 vb2_vmalloc_vaddr() 才作为 CPU 指针提供出去。

vmalloc_user() 建立连续的内核虚拟区间，底层物理页不必相邻。它提供适于映射到应用的清零存储，但清零不是采集完成标志。沿用 921600 字节和 4096 字节页的例子，一个平面逻辑上覆盖 225 页；这些页的物理位置不由这个页数决定。

q->dma_dir 在这里被记录，并不表示分配函数已经为某颗设备建立了 DMA 映射。该函数没有调用 dma_map_*()。

5.2 mmap 仍映射同一份存储

vb2_vmalloc_mmap() 调用 remap_vmalloc_range()，将这组页接到应用的 VMA，然后设置 vb2_common_vm_ops 并执行其 open 回调，增加后端引用。对 CPU 来说，应用与内核各有一条虚拟访问路径，底层存储可以相同。

vb2_vmalloc_memops 没有直接提供 prepare、finish 和 cookie 回调。因此，在普通 vmalloc MMAP 路径上，核心调用内存准备接口，不会凭空生成 DMA 地址或额外缓存同步代码。

5.3 不能把两种相反的说法写死

“vmalloc 指针可直接做 DMA”不成立：不能将一个普通 vmalloc 区间直接作为单段 dma_map_single() 的输入，也不能对它做 virt_to_phys() 后交给设备。

“vmalloc 背后的页永远不能用于 DMA”同样不成立：正确取得页、组织 SG 并为目标设备建立映射后，这些底层页可能用于 DMA；当前 vmalloc 后端还带有配置条件下的 DMA-BUF 导出实现，可以在另一设备的 attachment 上建立 DMA 映射。那是另一条受约束的关联路径，不是普通 vaddr 自动变成设备地址。

所以，准确的结论是：普通 vmalloc MMAP 主要提供 CPU 访问，不能直接给当前驱动返回通用 DMA cookie；底层存储是否能被其他设备使用，需要额外的合法映射和同步协议。

实现对照：vb2_vmalloc_alloc/vaddr/mmap()、vb2_vmalloc_memops；接口 A。

6. dma-contig：先看分配分支，而不是先猜物理布局

6.1 一个后端同时保存两种访问表示

struct vb2_dc_buf 中，vaddr 表示可选的 CPU 映射，dma_addr 表示设备可用的 DMA 基地址，cookie 保存 DMA 分配 API 返回的句柄，dma_sgt 用于非一致性分配或外部内存关联。size、attrs、dma_dir、dev 是后续映射和释放必须配对的参数。

注意，这里又出现了一个名为 cookie 的成员。它是 dma_alloc_attrs() 返回值的保存位置，不是mem_ops->cookie() 的返回类型，也不是 mmap 的 offset。阅读时应看赋值和使用者，不凭相同单词把三者合并。

6.2 分配入口先保存属性，再选择路径

vb2_dc_alloc() 的主体节选如下：

    buf->attrs = vb->vb2_queue->dma_attrs;
    buf->dma_dir = vb->vb2_queue->dma_dir;
    buf->vb = vb;
    buf->non_coherent_mem = vb->vb2_queue->non_coherent_mem;

    buf->size = size;
/* Prevent the device from being released while the buffer is used */
    buf->dev = get_device(dev);

if (buf->non_coherent_mem)
        ret = vb2_dc_alloc_non_coherent(buf);
else
        ret = vb2_dc_alloc_coherent(buf);

if (ret) {
        dev_err(dev, "dma alloc of size %lu failed\n", size);
        kfree(buf);
return ERR_PTR(-ENOMEM);
    }

    buf->handler.refcount = &buf->refcount;
    buf->handler.put = vb2_dc_put;
    buf->handler.arg = buf;

    refcount_set(&buf->refcount, 1);

真正的分支条件是 q->non_coherent_mem。它为假时进入 vb2_dc_alloc_coherent()；为真时进入 vb2_dc_alloc_non_coherent()。两个分支都会为目标设备提供 DMA 可用表示，但 CPU 映射和缓存交接方式不同。

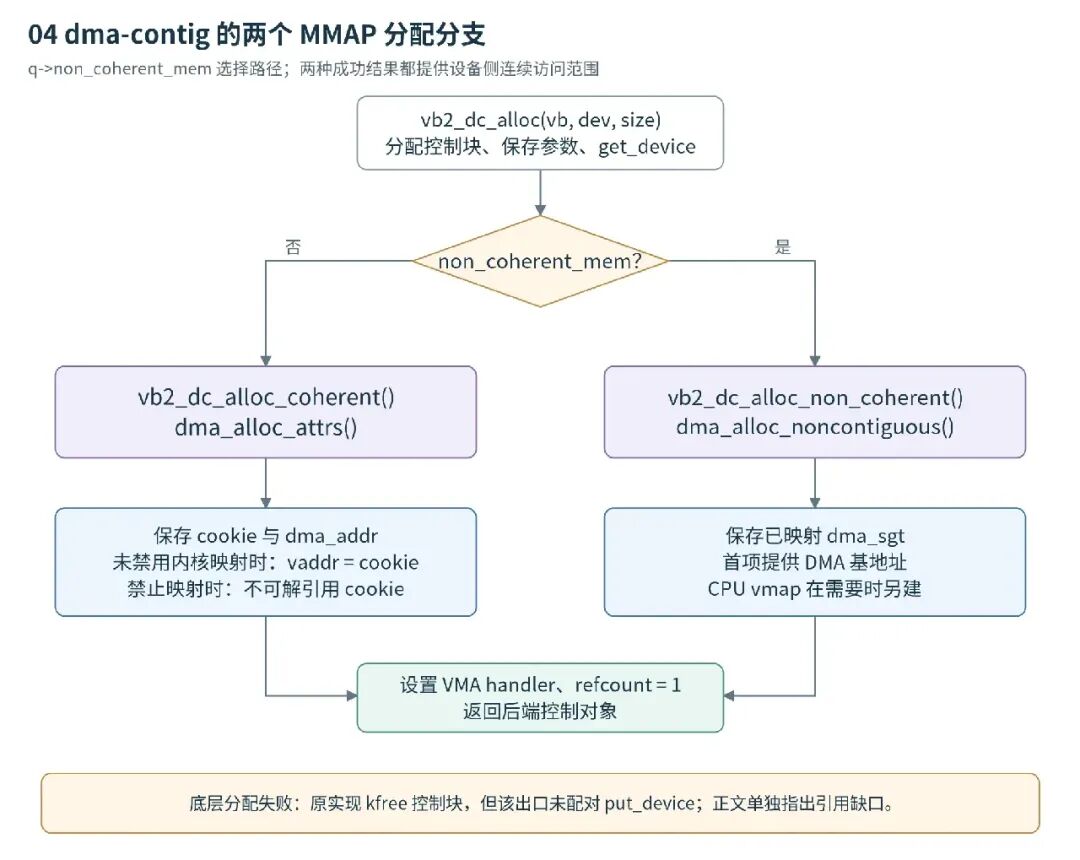

图 4：设备引用、控制块和 DMA 存储是不同资源。失败处理不能照抄成功释放的顺序；源码中的一个引用配对问题在本节末单独说明。

6.3 通常的一致性分配分支

staticintvb2_dc_alloc_coherent(struct vb2_dc_buf *buf)
{
structvb2_queue *q = buf->vb->vb2_queue;

    buf->cookie = dma_alloc_attrs(buf->dev,
                      buf->size,
                      &buf->dma_addr,
                      GFP_KERNEL | q->gfp_flags,
                      buf->attrs);
if (!buf->cookie)
return -ENOMEM;

if (q->dma_attrs & DMA_ATTR_NO_KERNEL_MAPPING)
return0;

    buf->vaddr = buf->cookie;
return0;
}

在默认属性下，dma_alloc_attrs() 建立 DMA 一致性存储，返回分配句柄并写回 dma_addr。这一步已经包含设备所需的 DMA 访问安排，驱动不应拿返回的 CPU 地址再执行一次 dma_map_single()。

没有 DMA_ATTR_NO_KERNEL_MAPPING 时，后端把 cookie 同时保存为 vaddr，允许 CPU 访问。设置该属性时，后端不把它当作可解引用的 CPU 指针；即使某个平台内部忽略该属性并返回了看起来像地址的数值，驱动也应遵守 API 的不解引用契约。

这条路径提供 DMA 连续范围，不意味着源码在这里直接调用了 CMA，更不保证所有平台底层物理页都必须连续。对额外 DMA 属性的支持仍要看相应 API 与平台；不能任意拼接属性位后假定所有分支都会按同一含义处理。

6.4 这份失败分支有一处需要单独审视

上面的实际节选先执行 get_device(dev)，底层分配失败后却只 kfree(buf)，未在该出口配对 put_device()。成功对象的 vb2_dc_put() 会归还设备引用，但失败时对象没有交给后续持有者，因此不能期待那个成功释放回调替它补上。

这是对本函数失败路径的静态检查结论：该出口存在设备引用配对缺口。它不等于“每次都泄漏一帧像素”，也不能据此判断某台设备已经发生了故障。阅读和移植时应核对目标树是否已修复，不把这段失败处理当作推荐模板。若在此处修正，应在控制块释放前归还已经取得的设备引用；本文保留原实现，不把修正代码冒充原文。

实现对照：vb2_dc_alloc()、vb2_dc_alloc_coherent()、vb2_dc_put()；DMA 属性见接口 C。

7. 非一致性 dma-contig：物理可分散，设备仍看一个区间

7.1 这个分支怎样被选择

接口层先通过 validate_memory_flags() 检查 REQBUFS 的附加标志：只有队列允许缓存提示，并且本次是 MMAP，才保留 V4L2_MEMORY_FLAG_NON_COHERENT。核心在设置本次内存模式以后，按这个经过检查的请求决定 q->non_coherent_mem。

这个位是框架的分配策略状态，不是 CPU 是否具有一致性互连的硬件探测结果。它也不会让所有后端采用相同实现：dma-sg 自己按页分配并映射，不会因为这个位为零就自动变成 dma-contig 的一致性路径。

当前 VIMC 的初始化没有开启 allow_cache_hints。因此，不能在这份 VIMC 的标准 MMAP 请求中只填一个 NON_COHERENT 标志，就宣称已经实测了下面的分支。下面是在分析后端支持的路径，而不是给 VIMC 虚构默认行为。

7.2 dma_alloc_noncontiguous() 已经分配并映射

staticintvb2_dc_alloc_non_coherent(struct vb2_dc_buf *buf)
{
structvb2_queue *q = buf->vb->vb2_queue;

    buf->dma_sgt = dma_alloc_noncontiguous(buf->dev,
                           buf->size,
                           buf->dma_dir,
                           GFP_KERNEL | q->gfp_flags,
                           buf->attrs);
if (!buf->dma_sgt)
return -ENOMEM;

    buf->dma_addr = sg_dma_address(buf->dma_sgt->sgl);

/*
     * For non-coherent buffers the kernel mapping is created on demand
     * in vb2_dc_vaddr().
     */
return0;
}

函数得到一张 sg_table，再从它的首项取得 DMA 地址。为什么这里可以只取第一项？原因来自所使用 API 的契约：dma_alloc_noncontiguous() 成功时返回已经 DMA 映射的存储，保证设备侧一个 DMA 段，但 CPU 侧可以由多个段组成。

因此，这里的“noncontiguous”不能被直接翻译成“设备地址一定不连续”。名字描述的是允许非连续的底层存储组织；成功结果仍满足这条 API 的单段 DMA 条件。

这不是对一般 dma_map_sgtable() 的保证。后者可能返回多个映射段，不能在所有 SG 后端里照搬“取第一项就够”。同样，该分配 API 的属性支持范围有明确限制；传入的 q->dma_attrs 必须适合这个分支，不能直接照搬另一分支的所有属性。

7.3 CPU 映射按需建立，失败也必须处理

分配函数没有立即给 vaddr 赋值。第一次通过 vb2_plane_vaddr() 请求 CPU 地址时，vb2_dc_vaddr() 才可能调用 dma_vmap_noncontiguous()。

这样设备已经能够使用存储，并不要求内核预先为整帧保留一段连续 CPU 映射。应用 mmap 则通过 dma_mmap_noncontiguous() 建立自己的访问关系；它也不是复用 vaddr 指针。

按需 vmap 可能失败，并且可能需要可睡眠上下文。驱动不能把一次可能首次建立映射的 vb2_plane_vaddr() 随意放到硬中断或持自旋锁的区域。若后续 CPU 必须访问，应在适当的准备阶段取得地址并处理失败，随后严格遵守存储交接。

7.4 外部存储的连续性不是按一个段数判断

USERPTR 和 DMA-BUF 导入会拿到映射后的 SG 表。dma-contig 还用下面的函数计算从第一段开始的 DMA 连续跨度：

staticunsignedlongvb2_dc_get_contiguous_size(struct sg_table *sgt)
{
structscatterlist *s;
dma_addr_t expected = sg_dma_address(sgt->sgl);
unsignedint i;
unsignedlong size = 0;

    for_each_sgtable_dma_sg(sgt, s, i) {
if (sg_dma_address(s) != expected)
break;
        expected += sg_dma_len(s);
        size += sg_dma_len(s);
    }
return size;
}

它比较 sg_dma_address() 与前一段结尾；只要相邻 DMA 段首尾接上，就继续累计。因此，有多个 SG 条目，不一定表示设备地址有洞。 另一方面，所有段的长度加起来足够，也不代表从第一个基地址顺序访问就安全。

例如映射段依次是 (0x80000000, 8192)、(0x80002000, 4096)，连续跨度为 12288 字节。如果第二段起点改成 0x80004000，中间有洞，连续跨度就只有 8192。需要 12288 字节的平面不能据此被当成单基地址区域。

vb2_dma_contig_set_max_seg_size() 可以调整传给 DMA 层的最大段参数，使合法的合并不受过小配置阻碍；它不会填平真实的地址洞，也不会让硬件获得更大的寻址能力。只能按设备及平台实际支持范围配置。

实现对照：validate_memory_flags()、set_queue_coherency()、vb2_dc_alloc_non_coherent()、vb2_dc_vaddr()、vb2_dc_get_contiguous_size()；接口 B、E。

8. dma-sg：先组织内存页，再建立设备映射

8.1 页、原始 SG 段和映射后的 DMA 段

dma-sg 的私有对象 vb2_dma_sg_buf 保存 pages[]、num_pages、内嵌的 sg_table、当前使用的 dma_sgt、可选 vaddr 和 DMA 方向。MMAP 分配时，dma_sgt 指向自己的 sg_table；导入 DMA-BUF 时，它可以改指向外部映射得到的表。

这几个数量不能混淆：内存页数描述取得多少页；orig_nents 描述原始 SG 条目数；nents 描述 DMA 映射后的段数。相邻页可以先合并成一个原始 SG 条目，DMA 映射又可能进一步合并，也可能因设备限制保留多个段。

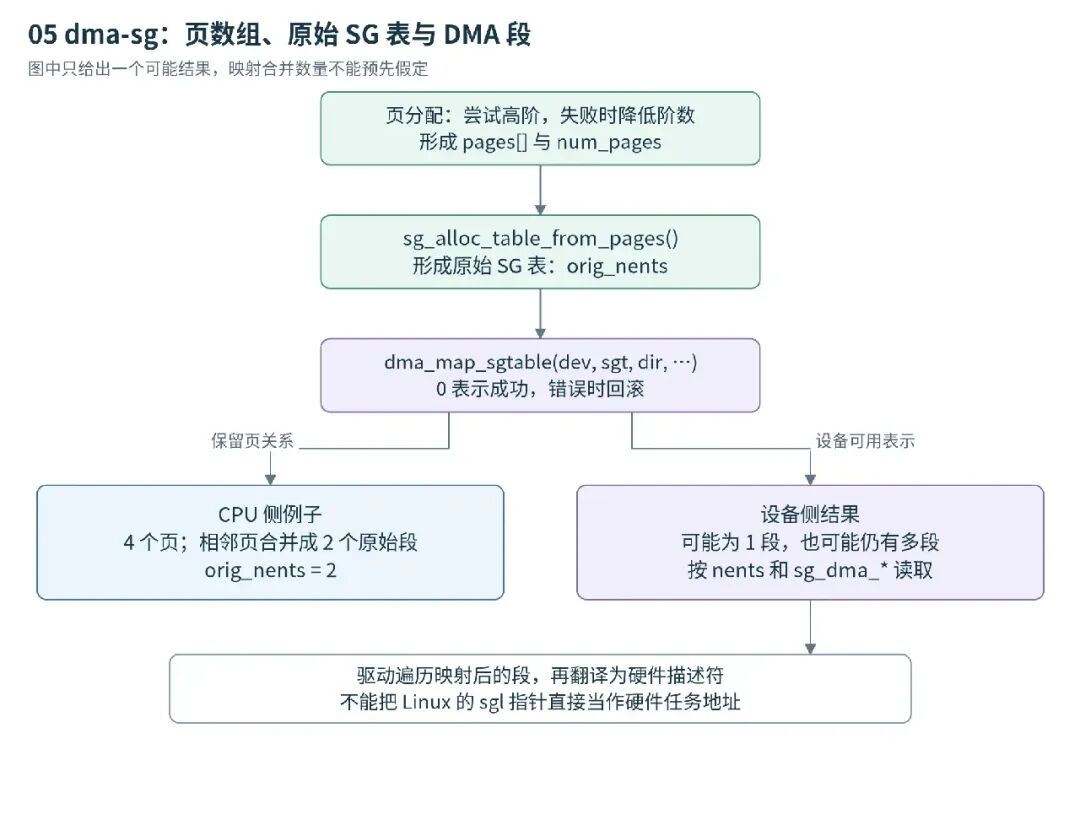

图 5：四页、两个原始条目和一至多个 DMA 段是示意布局。是否合并以及合并到几段，必须看本次映射结果。

8.2 页分配并不是固定一页一次

vb2_dma_sg_alloc_compacted() 根据剩余大小尝试合适的高阶页分配，失败后降低 order；成功后拆成可逐页管理的记录，写入 pages[]。这样可能得到较大的物理连续片段，减少 SG 条目，但不会承诺整帧物理连续。

这也不等于“主动搬动其他页进行内存整理”。函数是在尝试不同阶数的分配；底层分配器是否发生其他操作，要看其实现和 GFP 条件。

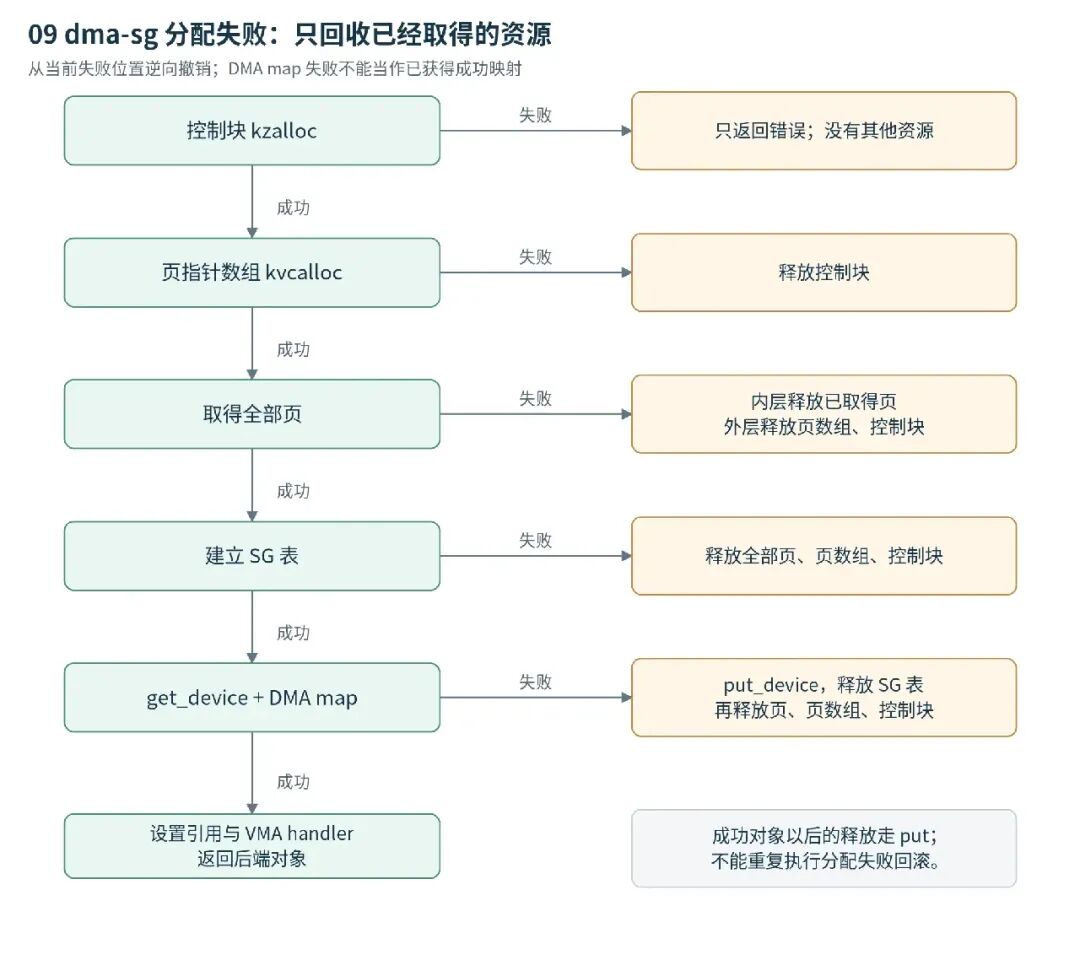

如果降到 order 0 仍失败，它释放已经取得的页并报错。成功取得全部页之后，外层才调用 sg_alloc_table_from_pages() 建立原始表。

8.3 dma_map_sgtable() 改变的是设备可访问表示

以下是 vb2_dma_sg_alloc() 中的连续节选：

    ret = sg_alloc_table_from_pages(buf->dma_sgt, buf->pages,
            buf->num_pages, 0, size, GFP_KERNEL);
if (ret)
goto fail_table_alloc;

/* Prevent the device from being released while the buffer is used */
    buf->dev = get_device(dev);

    sgt = &buf->sg_table;
/*
     * No need to sync to the device, this will happen later when the
     * prepare() memop is called.
     */
if (dma_map_sgtable(buf->dev, sgt, buf->dma_dir,
                DMA_ATTR_SKIP_CPU_SYNC))
goto fail_map;

这一层先持有 dev，再对 SG 表做 DMA 映射。成功以后，驱动读取的是 sg_dma_address() 和 sg_dma_len()，而不是把 sg_page() 得到的物理布局直接交给硬件。

dma_map_sgtable() 成功返回 0，失败返回错误；它和返回有效段数量的 dma_map_sg() 不是同一种返回约定。使用 table 接口时，映射结果数量保存在表中。读取设备段用 for_each_sgtable_dma_sg()，撤销和同步仍交给匹配的 table API；不要把两套接口的计数规则混用。

这里使用 DMA_ATTR_SKIP_CPU_SYNC，表示这次建映射不重复执行那一步 CPU 交接。代码注释已给出后续责任：真正交给设备前，prepare() 会处理同步。它不是永久关闭缓存一致性处理的许可。

8.4 dma-sg 没有承诺一致性分配

本函数直接用页分配器取得内存，并明确不按上层 DMA allocation attributes 提供一致性分配保证。队列选择 dma-sg，不等于可任意启用 DMA_ATTR_NO_KERNEL_MAPPING、WRITE_COMBINE 等属性并期待相同效果；必须读这个后端实际上消费了哪些参数。

同样，dma-sg 需要硬件及驱动能够处理本次映射结果。硬件不支持多段且映射确实返回多个不连续 DMA 段时，不能只把首段地址当作整帧基地址。成功分配内存和设备能够执行传输，是两个条件。

8.5 CPU 与应用映射分别建立

需要 CPU 地址时，vb2_dma_sg_vaddr() 对普通 MMAP 存储按需使用 vm_map_ram() 把页数组接成连续内核虚拟区间。应用 mmap 则通过 vm_map_pages() 建立 VMA 映射。两者都不会把 SG 表本身映射成图像。

这些 CPU 访问路径也需要正确的上下文与缓存交接。即使存在长期有效的 vaddr，设备当前正在写入时，也不能由另一个 CPU 路径随意读取成品图像。

实现对照：vb2_dma_sg_alloc_compacted/alloc/vaddr/mmap()；段迭代与计数见接口 G、H。

9. 驱动怎样把后端结果交给硬件

9.1 dma-contig 提供的是一个 DMA 地址值

后端的 cookie 实现是：

staticvoid *vb2_dc_cookie(struct vb2_buffer *vb, void *buf_priv)
{
structvb2_dc_buf *buf = buf_priv;

return &buf->dma_addr;
}

可以看到它返回 &buf->dma_addr，也就是保存 DMA 地址的成员地址。配套的 vb2_dma_contig_plane_dma_addr() 会取出这个值。驱动取得的最终类型是 dma_addr_t，而不是 cookie 指针本身。

在确认使用 dma-contig、平面已成功建立的前提下，典型接口片段是：

/* 示意：放在设备驱动已有的合法缓冲区路径中。 */
dma_addr_t addr = vb2_dma_contig_plane_dma_addr(vb, plane);
unsignedlong capacity = vb2_plane_size(vb, plane);

/* 下一步由设备驱动校验本次任务长度、对齐和地址位宽。
 * 之后才按该硬件协议写寄存器或构造描述符。
 * 不在这里再次 dma_map_single()，也不由这里释放后端地址。
 */

不能为了“兼容 32 位寄存器”直接把地址截断成 u32。先在设备初始化阶段设置并检查真实支持的 DMA mask，再按硬件地址字段编码。DMA 地址数值为零也不天然表示失败；失败判断应遵循取得地址的 API 和前置分配结果。

9.2 dma-sg 提供的是一张已经映射的表

staticvoid *vb2_dma_sg_cookie(struct vb2_buffer *vb, void *buf_priv)
{
structvb2_dma_sg_buf *buf = buf_priv;

return buf->dma_sgt;
}

配套的 vb2_dma_sg_plane_desc() 返回这个表。驱动按设备侧条目读取地址和长度：

/* 示意：已确认后端为 dma-sg，平面有效且已建立 DMA 映射。 */
structsg_table *sgt = vb2_dma_sg_plane_desc(vb, plane);
structscatterlist *sg;
unsignedint i;

for_each_sgtable_dma_sg(sgt, sg, i) {
dma_addr_t addr = sg_dma_address(sg);
unsignedint length = sg_dma_len(sg);

/* 将 addr、length 按设备格式翻译成描述符。
     * 如有单描述符长度/边界限制，需要进一步合法拆分。
     * 这些值不是 CPU 指针，不应交给 memcpy()。
     */
}

这段只是接口示意，不是可以直接加载的设备驱动。真正实现还要检查描述符容量、每段边界、尾段有效长度、图像 stride、启动条件和错误回滚。sgt->sgl 指向 Linux 的管理结构，也不能未经翻译就写进设备的“硬件描述符首地址”寄存器。

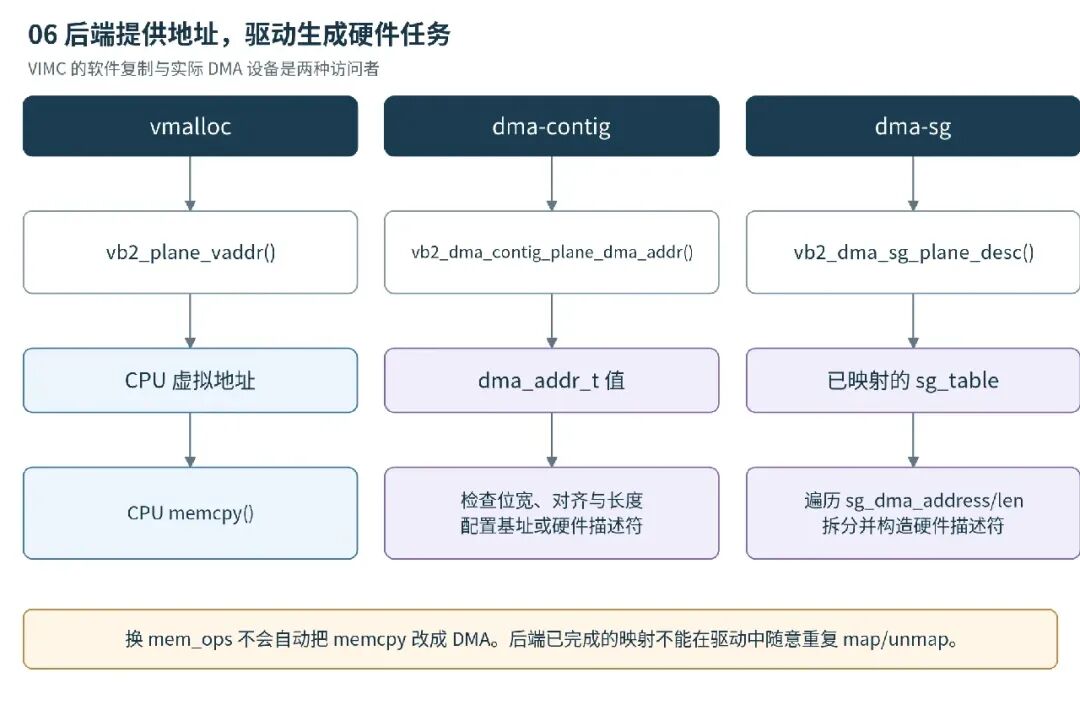

图 6：内存后端止于合法访问表示，实际任务仍由采集驱动构造。CPU 地址、DMA 地址值和 SG 表指针在图中分开传递。

9.3 不要把地址取得当成再次映射

调用 vb2_plane_cookie() 或对应的 typed helper，通常是在取得已经存在的访问表示，不是每次 QBUF 再做一次全新 DMA map。dma-sg 的 MMAP 映射在分配阶段建立；dma-contig 的两个 MMAP 分配 API 也已经建立相应设备访问安排。

驱动拿到后端提供的 DMA 地址后，不应另外 unmap 同一对象，也不应在中断里绕过 VB2 直接释放存储。否则，后端记录的映射和引用仍然存在，下一轮使用或最终 put 就会失配。

10. 一轮采集中的缓存交接，究竟发生在哪里

10.1 buf_prepare 和内存 prepare 不是同一个回调

在未 prepared 的普通 MMAP 提交中，__prepare_mmap() 先整理内部描述，再调用驱动的 ops->buf_prepare()。驱动检查容量、布局等要求；成功后，__buf_prepare() 才调用 __vb2_buf_mem_prepare()，逐平面进入内存后端的 prepare()。

这意味着需要由 CPU 整理的本轮内容，应当在交给设备的内存 prepare 之前完成。不能因为 buf_queue() 也在驱动里，就把任意 CPU 改写拖到那个阶段。显式 PREPARE_BUF 提前执行这些准备，后面的 QBUF 可能复用结果。

10.2 正常完成先收尾内存，再发布结果

驱动先确认本轮设备访问结束，再调用 vb2_buffer_done(DONE/ERROR)。该函数在把对象发布到 done_list 之前执行内存 finish()。之后应用 DQBUF，框架再调用驱动的 ops->buf_finish() 等收尾。

因此，通常的顺序是：

CPU／应用使用存储
    → 驱动 buf_prepare：检查与设备相关准备
    → 内存 prepare：按后端规则交给设备
    → buf_queue：驱动接收，可等待或开始实际处理
    → 硬件本轮访问结束
    → 驱动调用 buffer_done
    → 内存 finish：按后端规则交回 CPU
    → 发布完成对象并唤醒
    → DQBUF 中的驱动 buf_finish
    → 应用取回结果，处理完再次提交

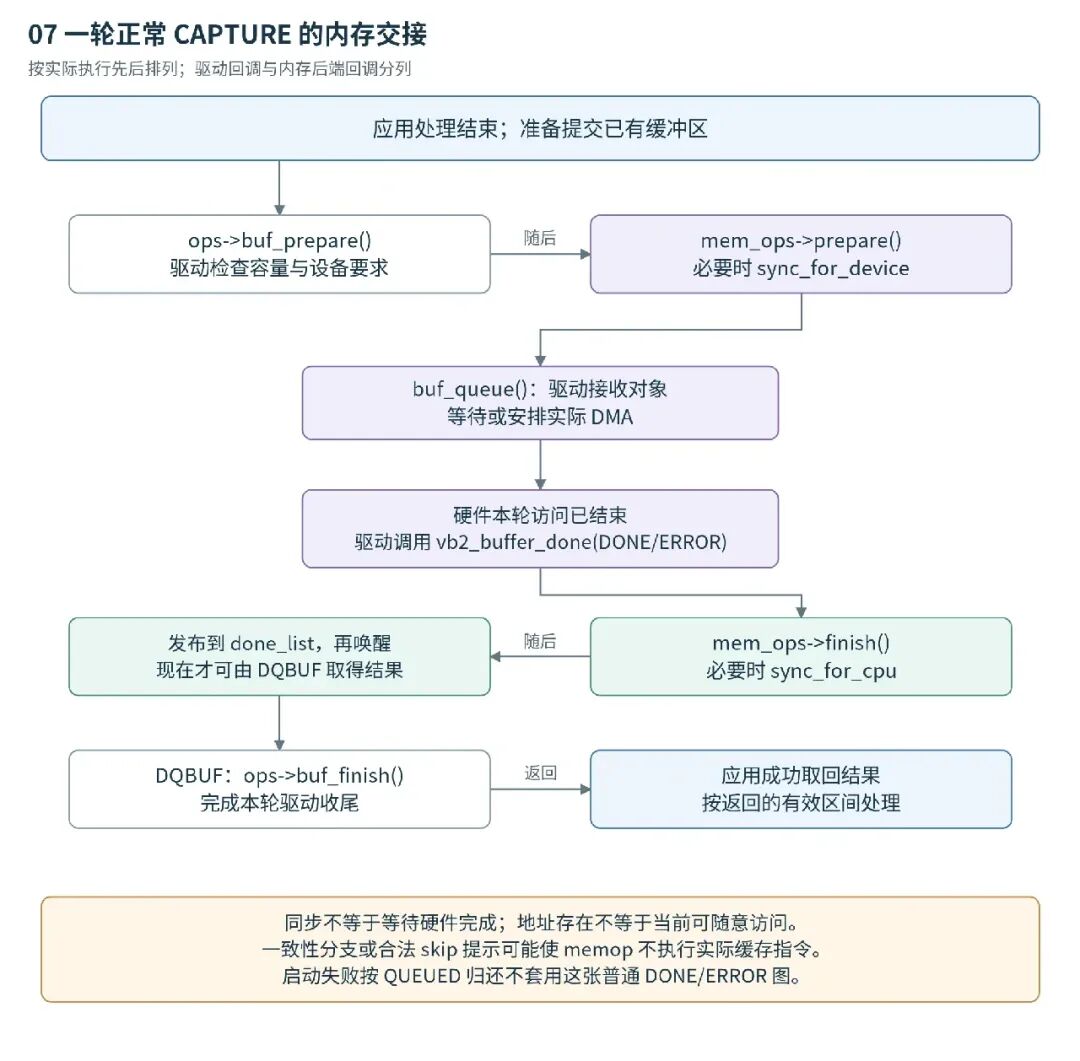

图 7：只画普通成功 CAPTURE 路径。准备、设备完成、内存同步和应用取回是不同的时刻；图中 memop 可能因后端或合法提示而不执行实际缓存指令。

启动失败按 QUEUED 归还时，不走普通完成分支的内存 finish；prepared 与 synced 的回收要由相应取消流程处理。这条分支不能强行套进正常 DONE 时序。

10.3 synced 配对的是调用，不是检测缓存硬件

staticvoid __vb2_buf_mem_prepare(struct vb2_buffer *vb)
{
unsignedint plane;

if (vb->synced)
return;

    vb->synced = 1;
for (plane = 0; plane < vb->num_planes; ++plane)
        call_void_memop(vb, prepare, vb->planes[plane].mem_priv);
}

staticvoid __vb2_buf_mem_finish(struct vb2_buffer *vb)
{
unsignedint plane;

if (!vb->synced)
return;

    vb->synced = 0;
for (plane = 0; plane < vb->num_planes; ++plane)
        call_void_memop(vb, finish, vb->planes[plane].mem_priv);
}

核心用 synced 避免同一轮重复 prepare 或 finish。即使某后端没有对应回调，这个位也会变化。不能把 synced == 1 翻译成“所有 CPU 和所有设备现在看到完全相同的字节”，更不能把它当作跨设备同步完成标志。

10.4 dma-sg：同步一张持续存在的 DMA 映射

staticvoidvb2_dma_sg_prepare(void *buf_priv)
{
structvb2_dma_sg_buf *buf = buf_priv;
structsg_table *sgt = buf->dma_sgt;

if (buf->vb->skip_cache_sync_on_prepare)
return;

    dma_sync_sgtable_for_device(buf->dev, sgt, buf->dma_dir);
}

staticvoidvb2_dma_sg_finish(void *buf_priv)
{
structvb2_dma_sg_buf *buf = buf_priv;
structsg_table *sgt = buf->dma_sgt;

if (buf->vb->skip_cache_sync_on_finish)
return;

    dma_sync_sgtable_for_cpu(buf->dev, sgt, buf->dma_dir);
}

函数先检查相应跳过标志，否则调用 dma_sync_sgtable_for_device/cpu()。DMA 映射可以跨多轮 QBUF/DQBUF 保持，交接时进行必要同步。流式 DMA 不要求每帧重新分配，也不要求每帧一定 unmap 再 map。

CAPTURE 的映射方向是 FROM_DEVICE，并不意味着提交前的 prepare 永远可以删除。设备写入前仍可能需要处理 CPU 侧缓存状态；具体指令由 DMA API 和平台决定。不要将架构无关代码改写成某个平台经验中的固定 clean/invalidate 顺序。

10.5 dma-contig：先看一致性，再看 CPU 映射

staticvoidvb2_dc_prepare(void *buf_priv)
{
structvb2_dc_buf *buf = buf_priv;
structsg_table *sgt = buf->dma_sgt;

/* This takes care of DMABUF and user-enforced cache sync hint */
if (buf->vb->skip_cache_sync_on_prepare)
return;

if (!buf->non_coherent_mem)
return;

/* Non-coherent MMAP only */
if (buf->vaddr)
        flush_kernel_vmap_range(buf->vaddr, buf->size);

/* For both USERPTR and non-coherent MMAP */
    dma_sync_sgtable_for_device(buf->dev, sgt, buf->dma_dir);
}

staticvoidvb2_dc_finish(void *buf_priv)
{
structvb2_dc_buf *buf = buf_priv;
structsg_table *sgt = buf->dma_sgt;

/* This takes care of DMABUF and user-enforced cache sync hint */
if (buf->vb->skip_cache_sync_on_finish)
return;

if (!buf->non_coherent_mem)
return;

/* Non-coherent MMAP only */
if (buf->vaddr)
        invalidate_kernel_vmap_range(buf->vaddr, buf->size);

/* For both USERPTR and non-coherent MMAP */
    dma_sync_sgtable_for_cpu(buf->dev, sgt, buf->dma_dir);
}

一致性分支在这里返回，不重复执行非一致性维护；非一致性分支在存在内核 vmap 时处理对应虚拟映射范围，再调用 DMA table 同步。正文按代码保留这两段的先后顺序，不把它改写成所有平台都通用的一条手工刷缓存模板。

这些调用处理可见性，不负责确认 DMA 已经停止，也不负责锁住其他访问者。设备停止、描述符顺序、共享存储的使用权仍须由对应协议保证。

实现对照：__buf_prepare()、__prepare_mmap()、vb2_buffer_done()、vb2_core_dqbuf() 及两个 DMA 后端的 prepare/finish。

11. 缓存提示不能当作无条件加速开关

11.1 哪些路径会跳过后端同步

初始化缓冲区时，这份核心实现为 DMA-BUF 导入设置两个 skip 标志，把相应缓存责任留给共享缓冲区协议；对 DMA_TO_DEVICE，也设置 finish 跳过提示，因为该方向约定设备只读。

应用提出的 V4L2_BUF_FLAG_NO_CACHE_CLEAN 和 V4L2_BUF_FLAG_NO_CACHE_INVALIDATE 则需要队列允许缓存提示且处于相应 MMAP 场景。接口层不能识别或不允许的请求会被清理。普通应用不应为了追求速度盲目打开它们。

V4L2_MEMORY_FLAG_NON_COHERENT 控制允许的分配策略，两个 NO_CACHE 标志控制某些交接操作，q->dma_attrs 又属于驱动交给 DMA 分配层的属性。它们不是三个同义字段。

11.2 DMA-BUF 的跳过不表示“已经自动同步一切”

当前 VB2 核心的 skip 策略，只说明这一层不重复做那些后端操作。谁等待生产设备结束、谁开始 CPU 访问、谁等待消费设备完成，仍要沿 DMA-BUF 导出者、导入者和使用方的同步约定核对。

长期保留 attachment 和 DMA 映射，不等于允许设备永久并发访问。CPU 映射的开始/结束同步，与等待设备完成也不是同一件事。后续 DMA-BUF 专题会单独追踪，本篇不把“共享同一个 fd”作为无竞争的证明。

11.3 VIMC 不能替代非一致性硬件测试

VIMC 当前填帧路径由 CPU 执行复制，没有真实 DMA 在另一条访问路径上写入。即使它能够切到 dma-contig，也不能用一次软件采集成功证明目标 SoC 的非一致性缓存、IOMMU 域或硬件停流处理正确。

尤其不能把这段软件填帧函数机械挂接到任意非一致性 DMA 后端，然后认为已有 prepare/finish 时序天然适合 CPU 生产者。分析同步前必须先确认实际是谁读写，不能只看队列标为 CAPTURE。

实现对照：init_buffer_cache_hints()、set_buffer_cache_hints()、validate_memory_flags()；共享存储协议见接口 I。

12. mmap 和 put：访问关系与存储寿命怎样结束

12.1 三个后端使用各自的映射入口

vmalloc 通过 remap_vmalloc_range() 映射已有 vmalloc 存储；dma-contig 根据一致性分支调用 dma_mmap_attrs() 或 dma_mmap_noncontiguous()；dma-sg 通过 vm_map_pages() 映射页数组。

DMA 后端的应用映射应使用与其分配相匹配的接口，以保留相应内存属性和平台规则。不能拿着一个 DMA 地址，把它当作 CPU 物理地址自行 remap_pfn_range()，也不能强行再建一条缓存属性不兼容的 CPU 别名。

这些后端随后都使用公共 VMA handler 管理引用。显式执行 vm_ops->open() 是增加本次映射的后端持有关系，不是重新执行视频节点的 open，更不是再次取得设备采集权。

12.2 最后一次引用归还，才执行真正的后端释放

以下是 vmalloc 的完整 put：

staticvoidvb2_vmalloc_put(void *buf_priv)
{
structvb2_vmalloc_buf *buf = buf_priv;

if (refcount_dec_and_test(&buf->refcount)) {
        vfree(buf->vaddr);
        kfree(buf);
    }
}

dma-contig 和 dma-sg 同样先判断引用。普通 MMAP 情况下，三者的最终资源配对可以概括为：

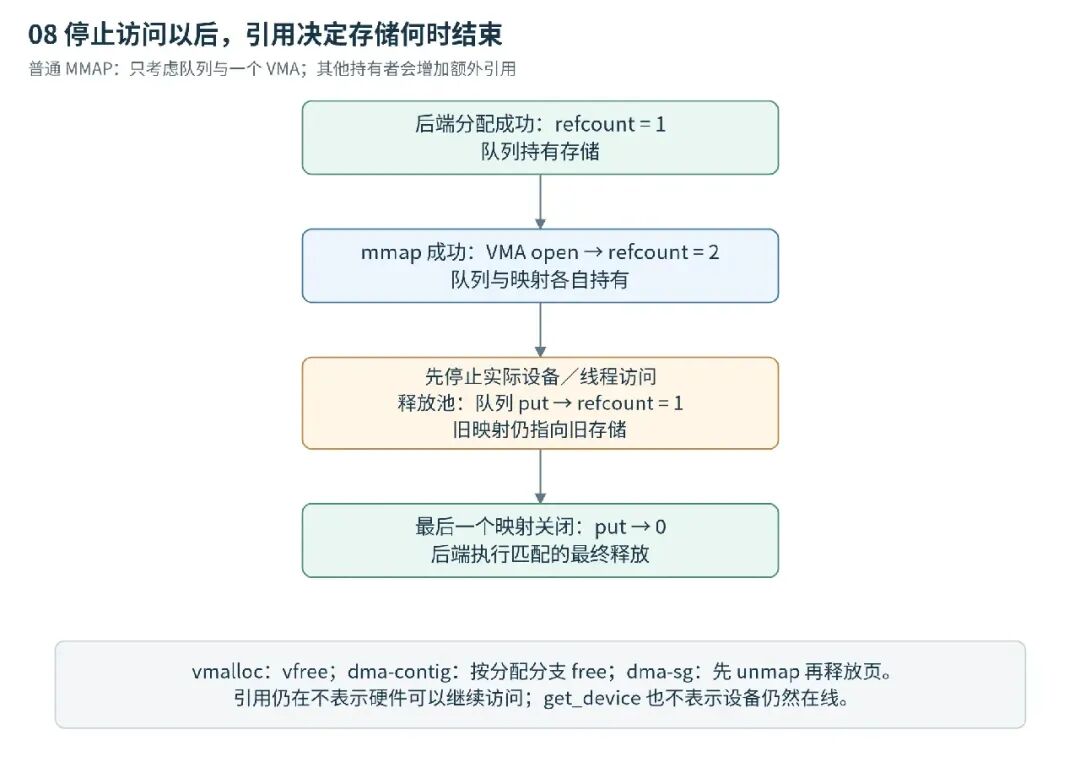

图 8：假定只存在队列与一个映射两份引用，并且已经停止实际访问。支持孤立缓冲区的释放解除队列关系，不把旧映射自动改绑到新池。

所以，释放队列对象不保证像素内存当场消失。映射、导出对象或其他合法持有关系还在时，后端存储可能继续存在；设备却必须在宣布归还本轮缓冲区之前结束访问。引用计数能防止过早释放，不能替代停 DMA。

12.3 设备对象仍在，不代表硬件还在线

后端 get_device() 保证的是设备模型对象不会因这份引用而过早销毁，不等于断开以后设备仍可进行总线访问。热拔插、IOMMU 上下文退出、异步任务停止和内存释放要遵守设备驱动的整体退出次序。

本节表格针对各后端自己的 MMAP 分配。USERPTR、DMA-BUF 导入有各自的 put/unmap/detach 配对，不能把 MMAP 的最终释放函数直接调用到另一类后端对象上。

13. 分配失败时，从最后取得的资源倒着检查

13.1 dma-sg 的回滚是分层的

vb2_dma_sg_alloc() 最后的失败出口是：

fail_map:
    put_device(buf->dev);
    sg_free_table(buf->dma_sgt);
fail_table_alloc:
    num_pages = buf->num_pages;
while (num_pages--)
        __free_page(buf->pages[num_pages]);
fail_pages_alloc:
    kvfree(buf->pages);
fail_pages_array_alloc:
    kfree(buf);
return ERR_PTR(-ENOMEM);

页数组分配失败，只需释放控制块；页获取失败，由其内部回收已经取得的页，外层释放页数组；SG 表已建立而 DMA map 失败，则先归还设备引用、释放 SG 表，再释放页与其他对象。

注意，DMA map 失败时没有一份成功映射可供正常 unmap，不能不分阶段执行同一套清理。已经成功返回给 VB2 的对象，则由引用归零时的 put 结束；这与分配自身失败的回滚不是同一入口。

图 9：每一步失败只回收已经成功取得的资源。页分配内部回滚与外层回滚分开，避免重复释放。dma-contig 的设备引用缺口不能从本图类推为已修复。

13.2 上层 errno 不一定保留底层全部原因

后端可能把多类分配失败统一返回为 -ENOMEM。更上层的 REQBUFS 还会根据成功缓冲区数量决定接受较小池还是整体失败。最终只看到 ENOMEM，不能直接断定是物理 RAM 不够。

应先区分：控制对象失败、页取得失败、SG 表失败、DMA 地址空间或设备映射失败、CPU vmap 失败、应用 mmap 失败。IOMMU 空间、DMA mask、分配属性、连续跨度与实际存储容量分别属于不同检查点。

同样，CPU 映射失败不必然意味着 DMA 存储不存在。某些分支已经具备设备地址，只是在请求额外 CPU 视图时失败；释放时仍必须撤销之前成功建立的资源。

14. 将这些结论落到驱动选择和排障中

14.1 后端选择先服从访问者和硬件约束

如果主要由 CPU 生成或消费图像，并且不需要当前设备的 DMA cookie，vmalloc 是清晰的分析起点。硬件只接受单基地址连续范围时，应选择能满足设备 DMA 连续性的机制，并确认实际分配或导入结果。硬件及驱动能处理 SG 任务时，dma-sg 可以提供映射段，但仍要检查数量和边界。

这些判断不是性能排名。物理碎片、IOMMU 支持、CPU 映射成本、缓存属性、硬件段限制和共享需求共同影响结果。不能简单宣称 dma-sg 一定更快、dma-contig 一定来自 CMA，或一致性存储一定更适合大图像。

14.2 地址配置应当早于队列投入使用

设备初始化阶段需要设置并检查实际支持的 DMA mask。示意如下，bits 必须来自真实硬件能力，不应直接照抄 32 或 64：

/* 示意：dma_dev 为实际 DMA master 对应的设备。 */
ret = dma_set_mask_and_coherent(dma_dev, DMA_BIT_MASK(bits));
if (ret)
return ret;

q->dev = dma_dev;
/* 再按设备访问方式选择 mem_ops，准备其余队列字段。 */

有些设备的一致性描述符和数据缓冲区地址能力不同，需要分别设置 coherent 与 streaming mask。设置成功也不能替代描述符字段宽度、边界和长度校验。

14.3 实际排障时先记录什么

建议在允许睡眠的准备阶段、而不是高频中断里，短时间记录平面容量、所选后端、DMA 方向、分配策略以及取得的地址或映射段。DMA 地址使用内核 %pad 格式并传入 dma_addr_t 对象地址；不要用 %p 或截断后的十六进制数代替。

驱动日志中的地址和内存布局可能涉及运行时信息，应限定在测试环境中，不作为长期对外接口。调试 DMA API 的分配／映射配对时，可以在合适测试内核上启用对应调试配置；这能发现部分 API 误用，但不能证明像素时序和硬件逻辑都正确。

14.4 三个可手工验证的问题

问题一：两个 DMA 段长度分别为 8192 和 4096，总长够 12288，是否就能交给只接受一个基地址的设备？

还要检查第二段是否紧接第一段，并确认硬件其他限制。总长度足够不能证明中间没有 DMA 地址洞。

问题二：dma-sg 的 orig_nents=6、nents=3，应建立六个还是三个设备段？

遍历映射后的三个 DMA 段，再按硬件规则转换和必要拆分；不能把原始页段当成最终 DMA 描述。匹配的 unmap/sync table API 自行使用正确的表信息。

问题三：dma-contig 分配成功，但 vb2_plane_vaddr() 返回 NULL，是不是可以重新 dma_map_single() 补救？

不可以。设备访问表示可能已经存在，只是没有 CPU 映射或 vmap 失败。需要判断是否禁止内核映射、是否处于可建映射的上下文，以及 CPU 访问是否真正必要；不能重复映射来“修复”另一类地址。

15. 回到一块图像缓冲区

现在可以把设备访问过程读成一条完整路径：

驱动选定真实 DMA 设备、能力和后端
    → VB2 为每个平面建立后端对象
    → 后端分配存储并建立必要的设备访问表示
    → 需要时分别建立内核 CPU 映射和应用映射
    → 提交时按内存契约完成交接
    → 驱动取得 DMA 地址或 SG 表，生成硬件任务
    → 设备完成实际访问
    → 后端按契约交回 CPU，VB2 发布结果
    → 应用处理后再次提交
    → 停止实际访问，解除引用，最后撤销映射与存储

最重要的不是记住哪一种后端“更高级”，而是能沿着一个平面说明：存储由谁建立，当前地址给谁用，设备为什么能够访问，什么时候允许 CPU 读取，最后由谁释放。

vmalloc、dma-contig 和 dma-sg 用不同方式回答这些问题。VB2 提供统一的交接位置，不抹平它们的地址类型、映射规则和缓存条件。下一篇讨论 USERPTR 时，将改变存储来源，但这些问题仍然成立。

实现与接口对照

本篇直接分析的实现

• drivers/media/common/videobuf2/videobuf2-core.c：平面分配、地址查询、内存 prepare/finish、方向及缓存提示初始化。
• drivers/media/common/videobuf2/videobuf2-v4l2.c：内存属性验证与应用缓存提示。
• drivers/media/common/videobuf2/videobuf2-vmalloc.c：CPU 存储、应用映射、引用及共享接口边界。
• drivers/media/common/videobuf2/videobuf2-dma-contig.c：两条 MMAP 分配路径、DMA 连续跨度、地址取得、同步和释放。
• drivers/media/common/videobuf2/videobuf2-dma-sg.c：页分配、SG 构建、DMA 映射、CPU 视图、同步及失败回收。
• drivers/media/common/videobuf2/videobuf2-memops.c：公共 VMA 引用管理。
• drivers/media/test-drivers/vimc/vimc-capture.c：后端选择、队列配置与 CPU 填帧。
