Rhino一键爆炸图插件,秒出结构展示图!

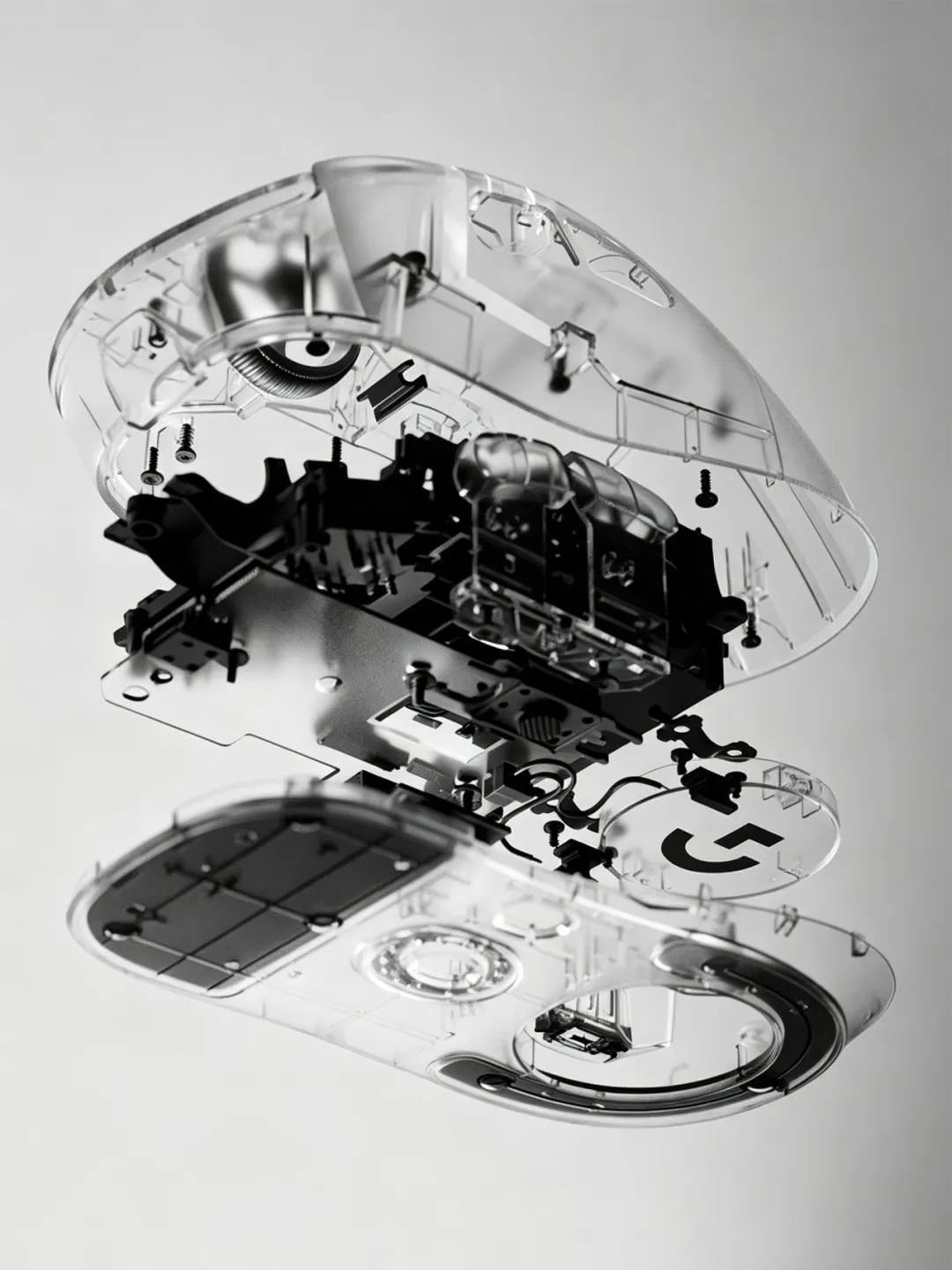

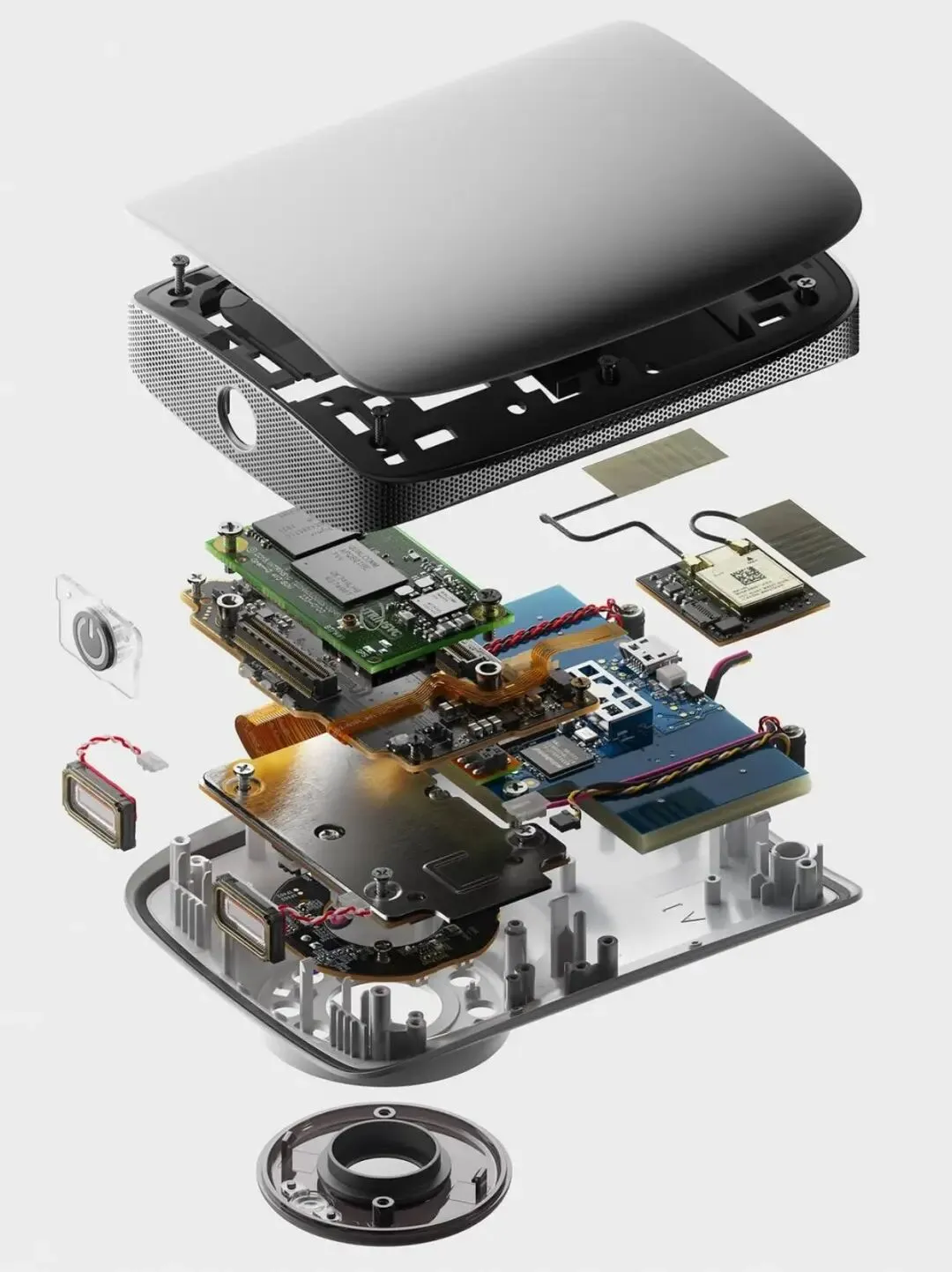

做产品设计的朋友都知道，爆炸图是展示产品结构和装配逻辑最直观的方式。
但在 Rhino 里做爆炸图，得手动把零件一个一个往外挪，费时不说，还容易乱。
今天分享一款神器——Explode一键爆炸图插件。
Explode 是一个非常简单的小插件，它的核心功能只有一个：选中对象，让它们从构图的中心径向移动，一键生成产品的爆炸图效果。
不需要复杂的设置，也不用记一堆命令，装上就能用。
插件支持犀牛6/7/8版本使用，需要的朋友可以找客服老师领取插件~
爆炸图插件领取方式
无任何套路
扫码添加下方客服老师
即可免费领取噢~
插件安装及功能介绍

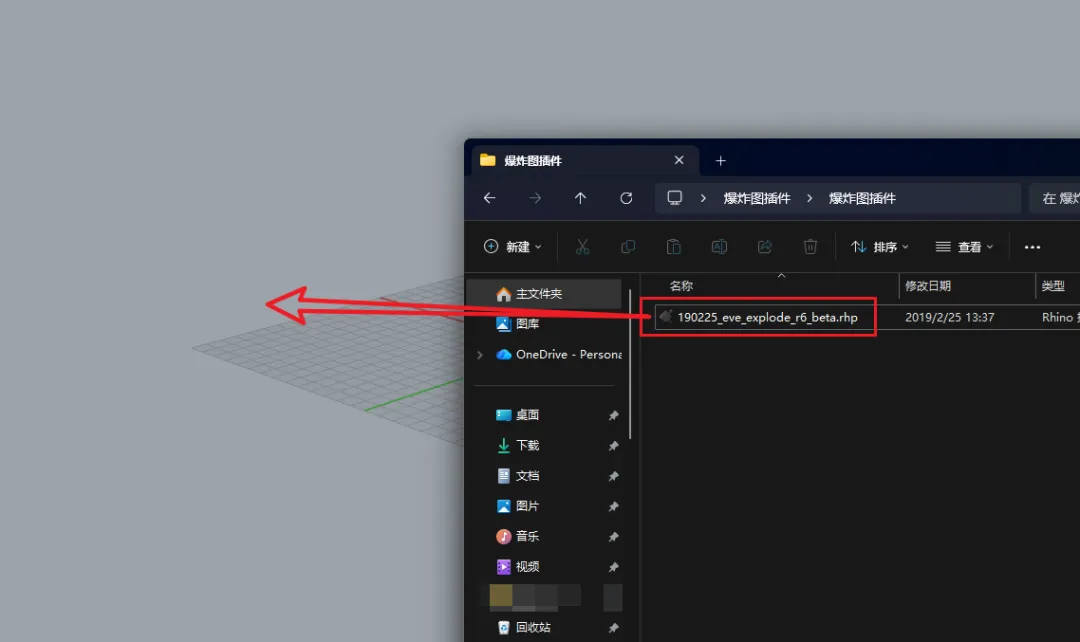

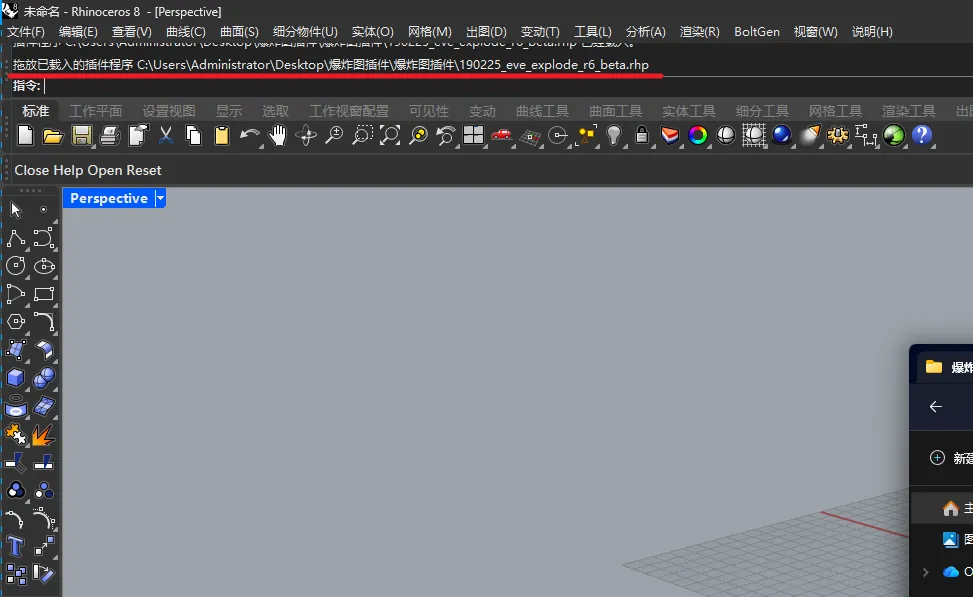

插件安装很简单，直接将【rhp文件】拖入犀牛界面载入即可。

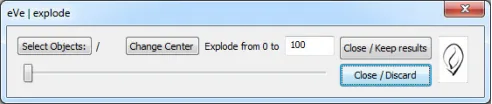

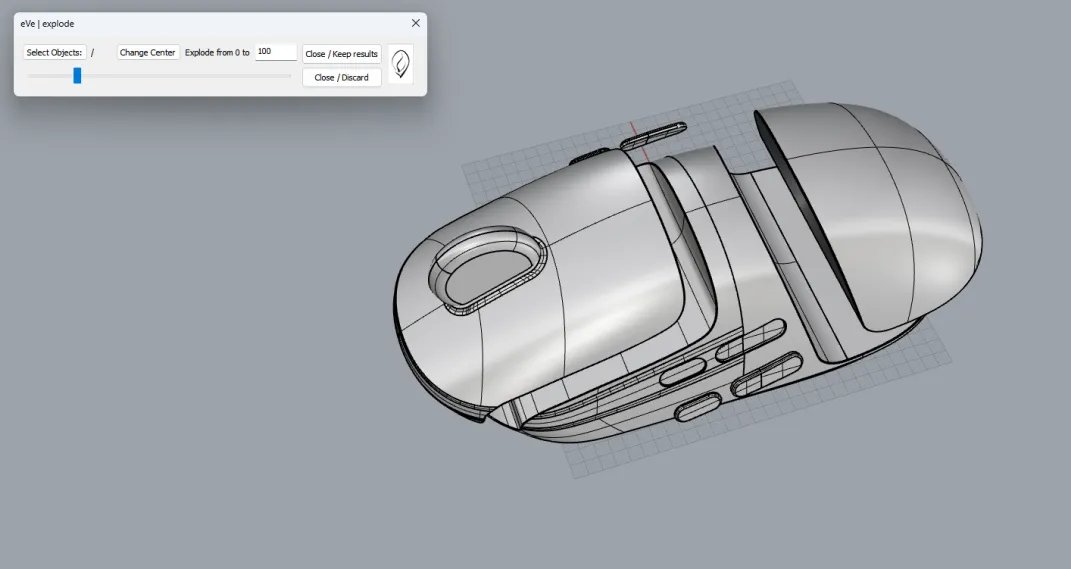

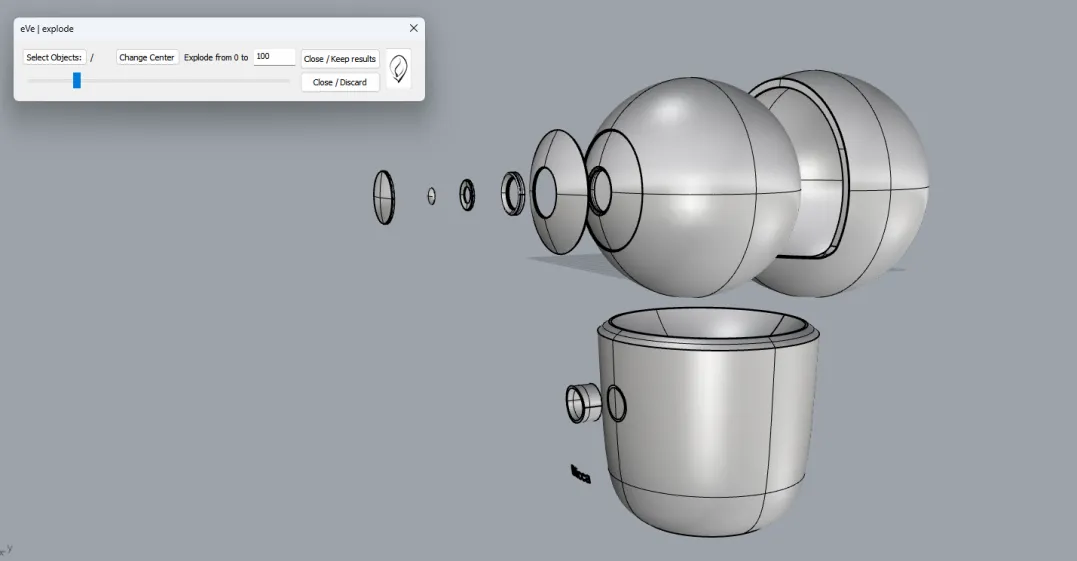

插件安装后，你只需在 Rhino 命令行中输入 【eve_explode】，按下回车，就会看到一个类似下图所示的对话框。这个对话框有几个按钮（还有一个“关于”按钮）、一个编辑框和一个滑块。
插件功能介绍：
选择对象（Select Objects）：点击并选择你想要进行（eV）分解的对象。按钮旁边会显示已选对象的数量。对象将保持锁定状态，直到你关闭 eV 对话框或选择其他对象。
更改中心（Change Center）：爆炸的中心是自动确定的。如果你想更改它，可以选择另一个点。
爆炸距离：从 0 到 ___：所选对象从原始位置移动的最大距离（以你文档中的单位计）。当你选择对象时会自动设置，但你可以更改它。

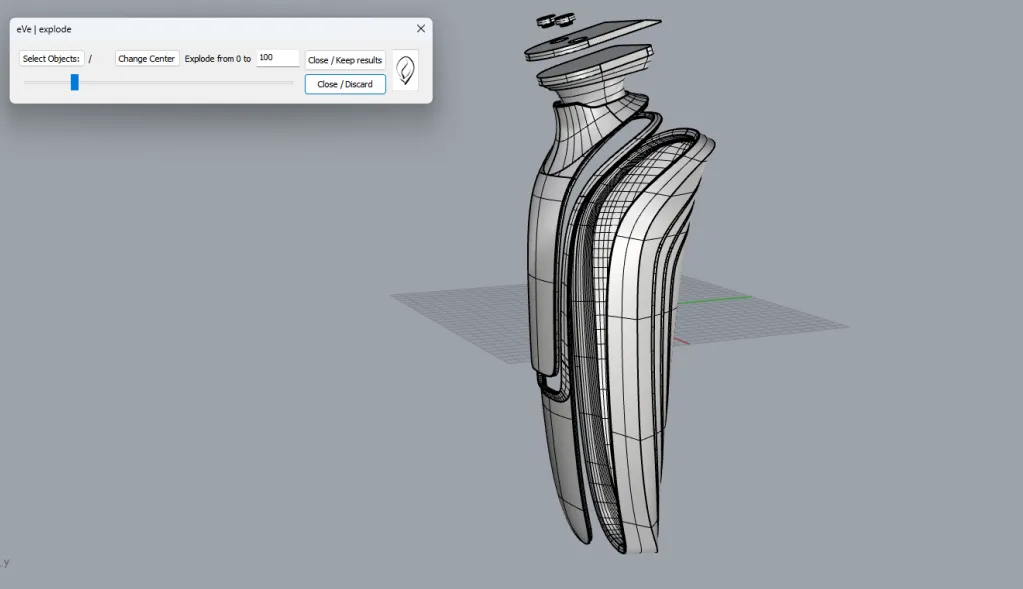

主滑块：如果已选择对象，你可以移动滑块并看到你的构图发生分解。这些变换是“真实的”——它不是预览，你的对象实际上被移动了。如果你把滑块一直移到最左边（设为 0），你的对象就会回到它们的原始位置。点击“关闭”将解锁它们。
关闭 / 保留结果（Close / Keep results）：这将关闭对话框，对象将保持你看到的样子。对象的原始状态将不复存在——系统会就此向你发出警告。
关闭 / 丢弃（Close / Discard）：你对对象所做的任何操作都将被丢弃，你将回到启动 eve_explode 命令之前的原始状态。
以上就是插件的主要功能，插件具体的使用方法可以查看下方视频讲解，有需要的朋友，可以找客服老师领取安装包~
爆炸图插件领取方式
无任何套路
扫码添加下方客服老师
即可免费领取噢~
