iDMA 源码全栈解析:三层契约、数据结构、Scatter-Gather 双路径与 Tensor Stride 展开

🎯 一句话主旨：Midend 用级联计数器把 tensor stride 说清楚，Backend 用合法化器和桶形移位器把 1D 搬合法；两者之间的接口窄到只剩三个数字 (src_addr, dst_addr, length)——接口即自由。

📚 目录

1. 1. iDMA 是什么：源码给出的身份定义
2. 2. 三层契约：不可违反的接口边界
3. 3. 数据结构逐层拆解
4. 4. ND Midend：级联计数器与无乘法器展开
5. 5. Scatter-Gather 路径一：描述符链的任意离散
6. 6. Scatter-Gather 路径二：Snitch + ND 的规律离散
7. 7. 合法化器：协议合规的唯一守门人
8. 8. 传输层：数据通路的真实代码形状
9. 9. 在途计算：移动中变换，不额外访存
10. 10. 参数、限制与集成事实
11. 11. 总结：源码告诉我们的设计意图

1. iDMA 是什么：源码给出的身份定义

1.1 官方定位的直译

README 的第一句话定义了 iDMA 的身份：

"一个模块化、可参数化、高度灵活的数据移动加速器架构，目标覆盖从超低功耗边缘节点到高性能计算系统的广泛平台。"

它是 PULP 平台的集群级 DMA，用于 Snitch Cluster 和 PULP Cluster——这是它的原生场景。

1.2 它不是"更好的 1D DMA"

传统 DMA 的"固定功能"困境可以用一句话概括：

🎯 擅长连续，失语于离散。

当访存模式变成多维张量切片、Scatter-Gather、转置时，1D DMA 只能退化为：

• • CPU 逐元素拷贝（最慢）
• • 海量单拍小传输（总线地址相位爆炸）

iDMA 的解法不是把 1D DMA 做得更快，而是把地址生成的复杂度从数据通路中解耦出去——用一个可选的、独立的 Midend 消化 stride，让 Backend 回到它最擅长的 1D 世界。

2. 三层契约：不可违反的接口边界

2.1 源码中的原始表述

README 用一句话定义了整个架构的拆分逻辑：

"iDMA 的核心思想是把 DMA 引擎拆成三个截然不同的部分：Frontend 发出传输请求；Midend 把前端请求变换为通用的 1D 传输，交给 Backend 处理；Backend 拿到一个 1D 传输 (src_addr, dst_addr, length) 并在传输协议的管理接口上执行它。"

2.2 三个契约的硬边界

⚠️ Backend 只认识三个数字：源地址、目的地址、长度。 它收到  个这样的三元组，就视为  个独立事务，绝不跨三元组合并——哪怕它们在物理地址上相邻。

2.3 为什么这是"硬契约"而不是"建议"

如果 Midend 把 stride 信息"泄漏"给 Backend，三层就退化为一个无法独立验证的巨石。源码的选择是：

🧩 Midend 承担全部"说清楚"的复杂度；Backend 承担全部"搬合法"的复杂度。

两者之间的接口窄到只剩 3 个数字，所以可以独立替换、独立形式化验证。

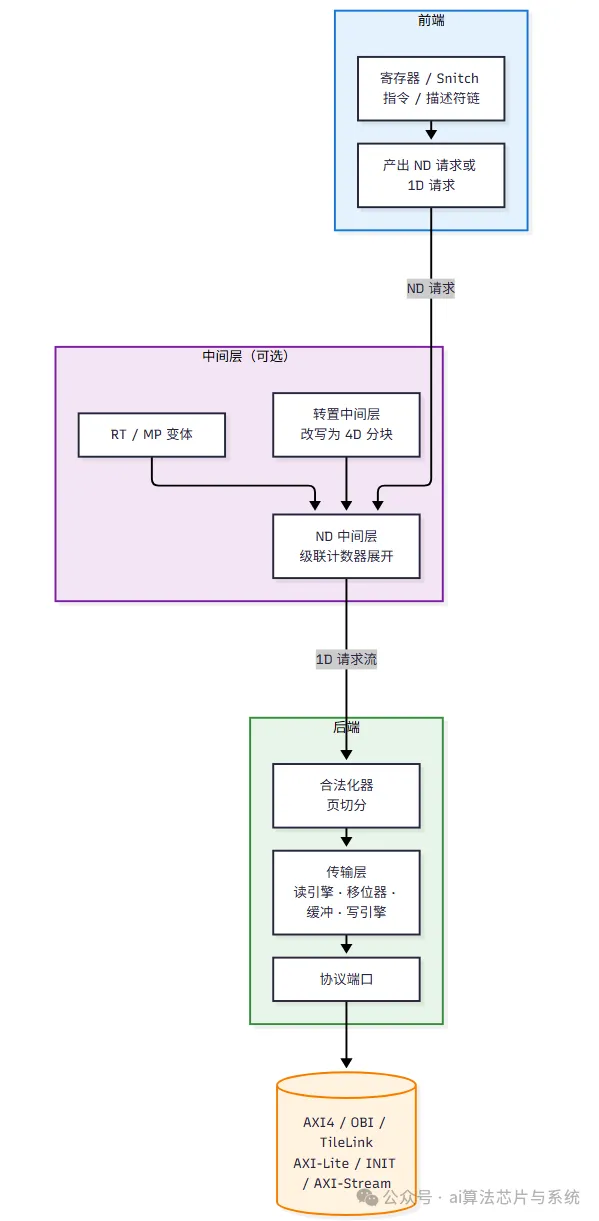

2.4 三层数据流

3. 数据结构逐层拆解

iDMA 的三层拆分不仅是逻辑分层，更直接体现在数据结构的归属上。每一层有自己能读写的结构体，有自己永远看不到的字段。

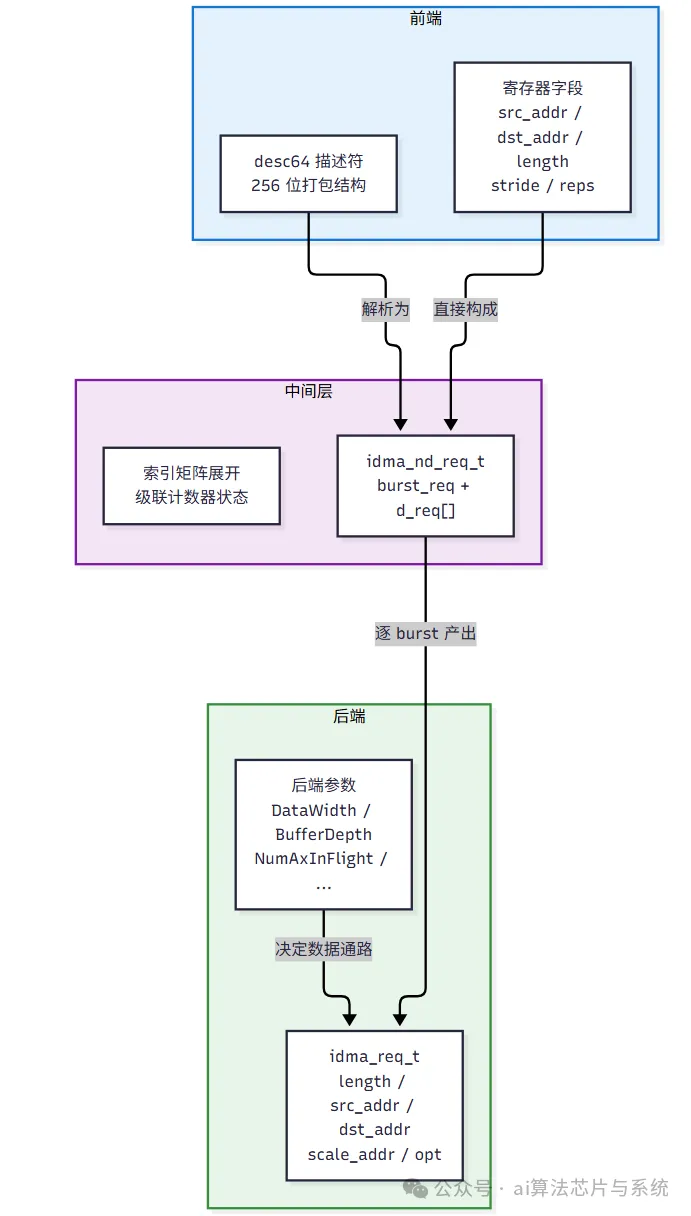

3.1 数据结构在各层的位置

• • 🔵 前端持有描述符或寄存器字段，产出 idma_nd_req_t 或直接产出 idma_req_t。
• • 🟣 中间层持有 idma_nd_req_t，内部维护索引矩阵的计数器状态，逐 burst 产出 idma_req_t。
• • 🟢 后端只持有 idma_req_t 和一组参数化配置；数据通路形状由参数决定，而不是由 stride 决定。

3.2 idma_req_t：后端唯一认识的 1D 结构体

idma_req_t 是三层之间的"通用货币"。源码中它的字段直接决定了后端能看到什么：

用带标签列的数组表达后端看到的"世界"：

🎯 这个数组中没有任何 stride 行。后端收到  个这样的数组，就视为  个独立事务，绝不跨数组合并。

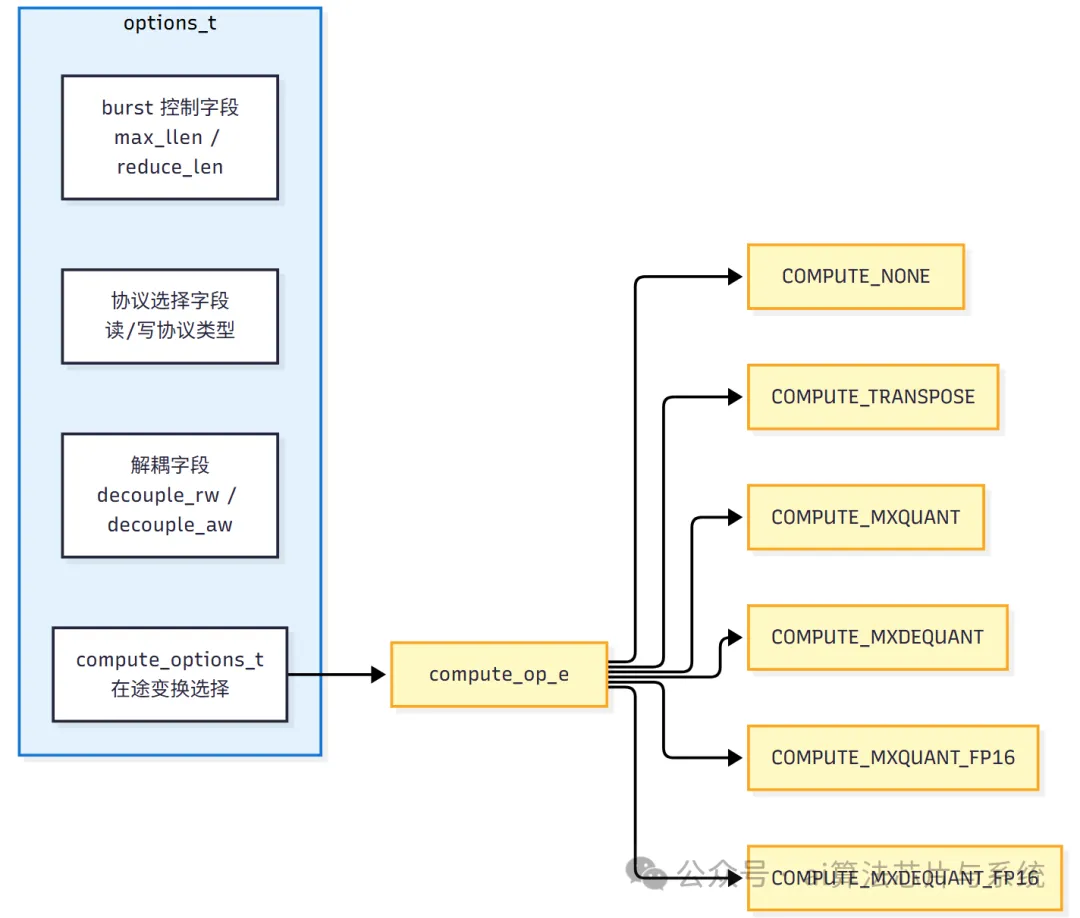

3.3 options_t 与 compute_options_t：请求上的控制平面

options_t 是 idma_req_t 中 opt 字段的类型，它本身是一个嵌套结构：

compute_op_e 的六个取值不是手写的 RTL 常量，而是从 idma_reg.rdl生成的：

"compute_op_e 编码了 COMPUTE_NONE、COMPUTE_TRANSPOSE、COMPUTE_MXQUANT、COMPUTE_MXQUANT_FP16、COMPUTE_MXDEQUANT、COMPUTE_MXDEQUANT_FP16。该枚举从 idma_reg.rdl 生成，所以 RTL 和软件头文件共享同一份编码。"

🎯 这意味着 options_t 的编码事实源是 RDL，而不是 SystemVerilog。软件驱动和硬件 RTL 通过同一份生成产物对齐，避免了枚举值漂移。

compute 的生效条件是一个逻辑与：

• • 🧩 EnableCompute 是后端参数，决定硬件是否例化计算引擎。
• • 🧩 ComputeOps 是后端参数，决定允许哪些操作。
• • 🧩 opt.compute.op 是请求字段，决定这次传输做什么。

3.4 idma_rsp_t 与 err_payload_t：完成与错误的结构化表达

idma_rsp_t 是后端返回给前端的完成信号，它包含两个成分：

后端的 ErrorCap 参数决定错误处理能力：

用结构化数组表达错误载荷的定位能力：

🎯 这对于ND 展开后的长 burst 流尤其重要：中间层发出了  个 burst，如果第  个失败，err_payload_t 必须能回溯到具体是哪个 burst，而不是笼统报告"传输失败"。

3.5 idma_nd_req_t：中间层的维度描述符数组

ND 中间层的输入 idma_nd_req_t 是把 1D 基块和每维描述符数组打包在一起的结构：

字段拆解：

每个 d_req[j] 至少包含：

⚠️ d_req 数组的长度是 NumDim - 1，不是 NumDim。原因：第一维（最内维）由 burst_req.length 隐含，不需要独立的 stride 字段。

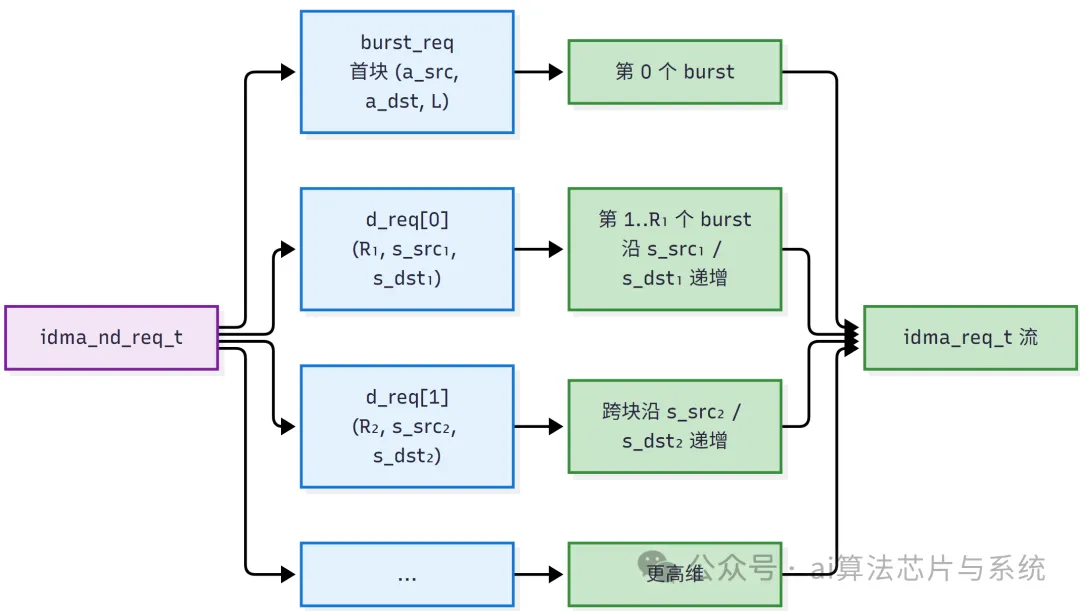

ND 请求到 1D 请求流的映射：

3.6 desc64 描述符：256 位打包的链表节点

每个描述符是 256 位打包结构，字段的位域顺序和内存字节序相反：

"在 SystemVerilog packed struct 中，第一个字段（flags）占据最高位，最后一个字段（dest_addr）占据最低位。在内存中（小端），dest_addr 在最低字节地址。"

用带位域标签的打包数组表达概念布局：

⚠️ 实际 packed struct 的字段顺序以源码 idma_desc64_top.sv 为准。关键是：flags 在高位，dest_addr 在低位，小端内存中 dest_addr 在最低地址。

flags 是一个 32 位位域，每一位有明确语义：

典型 flags 值：

• • 0x00000000：默认（INCR，无解耦，无中断）
• • 0x00000001：完成时中断
• • 0x00000061：decouple_aw + decouple_rw + 中断

3.7 后端参数结构：决定数据通路形状的配置集

后端的数据结构不仅是 idma_req_t，还有一组决定数据通路形状的参数。这些参数不是运行时字段，而是例化时固定的配置：

3.8 数据结构在各层的映射总览

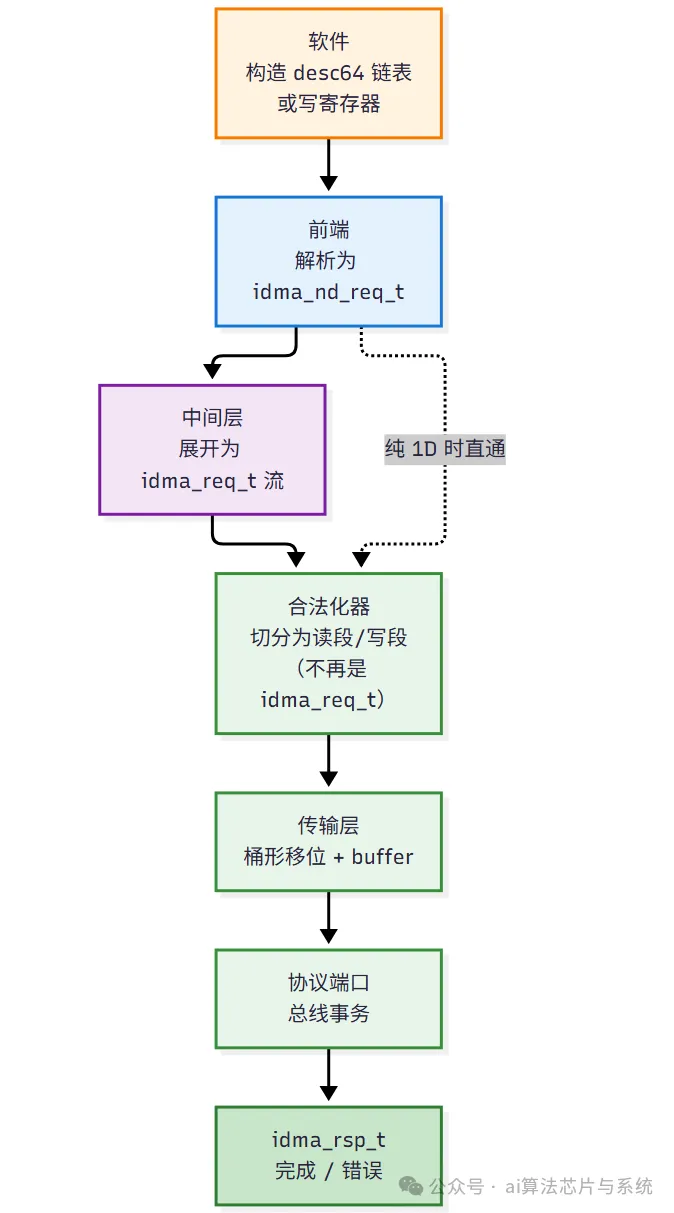

结构体在流水线中的生命周期：

💡 数据结构设计遵循一条原则：每个结构体只携带该层需要的信息，并且尽可能窄。idma_req_t 只有 5 个字段，窄到后端可以独立形式化验证；idma_nd_req_t 只增加维度描述符数组，不污染 1D 契约；desc64 用 256 位承载链表节点，但通过 reshaper 的硬编码主动牺牲吞吐换合规。

4. ND Midend：级联计数器与无乘法器展开

4.1 源码中的实现描述

官方文档对 ND Midend 的描述精确到了微架构选择层面：

"每完成一个 1D burst，中间层检查当前维度是否还有剩余重复次数。若有，就把该维 stride 加到地址上，发出下一个 burst。当一个维度耗尽重复次数时，更高一维的计数器递增。内部用级联计数器（每维一个）和一个基于 popcount 的选择器实现，一次处理多层同时溢出。"

两个核心参数：

• • NumDim：维数，必须 ——第一维由后端的 1D burst 隐含。
• • RepWidths：每维计数器位宽数组。例：NumDim=3, RepWidths='{32, 16, 8} 表示第一维最多  次重复，第二维 ，第三维 。

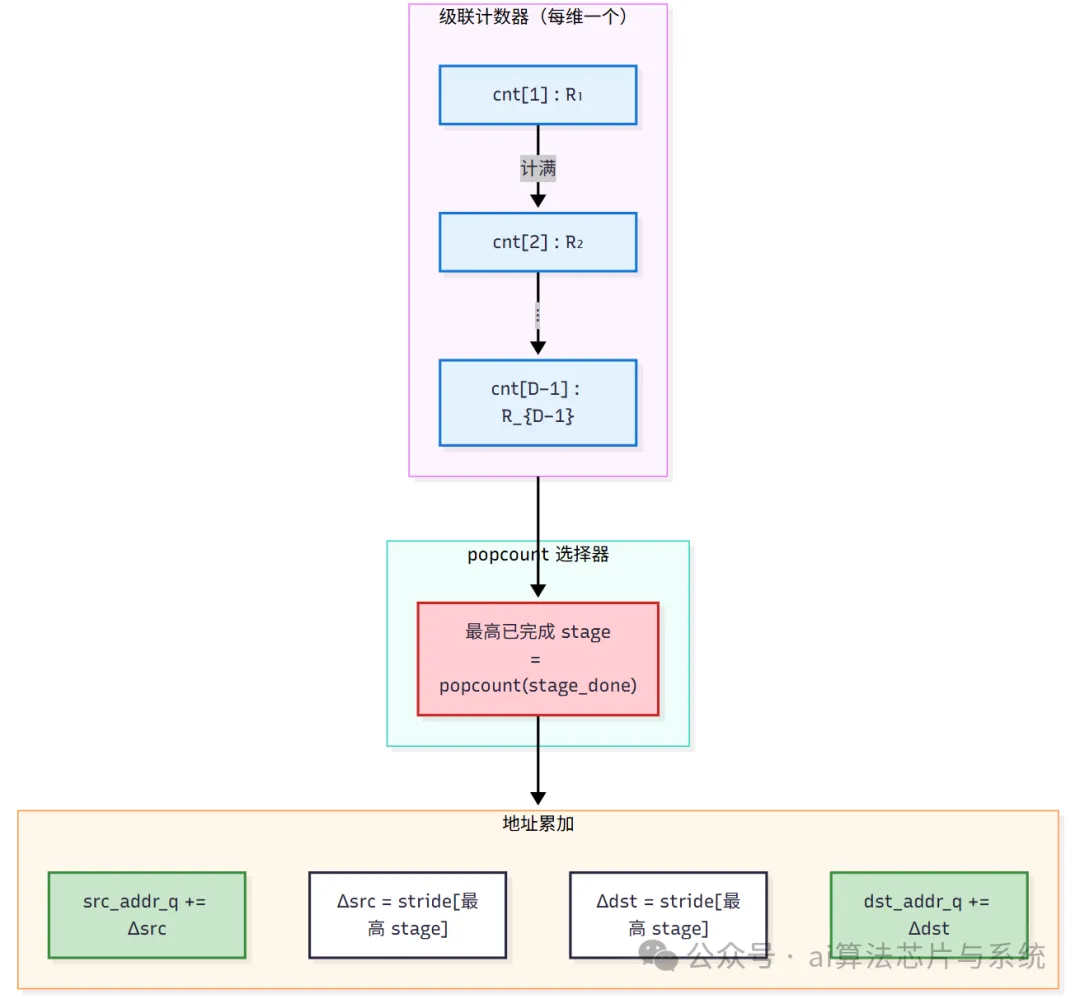

4.2 级联计数器 + popcount：代码结构的文字还原

源码中 idma_nd_midend.sv 的关键信号是 stage_done 和 stage_zero。一个被广泛引用的代码注释写道：

"popcount 用于识别最高已完成 stage，然后加到当前地址寄存器上。"

• • 🔁 每握手一个 burst，最内维计数器 +1；如果未计满，不需要任何进位。
• • ⚡ 计满时，stage_done[j] = 1；popcount 一次识别"哪几维同时溢出"，避免链式进位的时序瓶颈。
• • 🧮 地址只加最高已完成 stage 的 stride；低维计数器清零——这就是  的硬件实现，不需要计算净增量。

4.3 数学本质：索引矩阵的逐行遍历

设 ，，。

第  个 burst 的维度索引：

burst 地址向量：

关键对应： 的第  行就是硬件在发第  个 burst 时的计数器状态向量。硬件不构造完整矩阵，而是逐行遍历。

4.4 官方 2D 数值示例

官方文档给出的 2D 传输：64 字节行，重复 4 次，源 pitch 128，目的 pitch 64。

• • 🎯 每一列就是一个 1D 请求，共 4 个，顺序发出。
• • 🎯 索引矩阵 ，硬件计数器从 0 计到 3。
• • ⚠️ 后端将这 4 列视为 4 个独立事务，不合并——这是"小 stride 协议税"的直接来源。

5. Scatter-Gather 路径一：描述符链的任意离散

5.1 描述符前端的源码事实

描述符前端 idma_desc64_top 的本质是用链表表达任意离散性：

"描述符前端使用共享内存中的传输描述符链表。硬件通过 AXI 读端口自主获取描述符，使软件可以连续入队多个传输，而无需轮询每个传输的完成。"

5.2 一个关键的源码硬编码：debursting

描述符前端的 reshaper 模块负责把描述符的 flag 位映射为后端选项，但它硬编码了某些值：

"src_max_llen 和 dst_max_llen 总是被设为 0（完全 debursting：每个传输被拆成单拍总线事务，用吞吐换最大的协议合规性），lock、prot、qos、region 也被清零。"

• • 🚫 描述符路径优先保证协议合规，而不是吞吐。
• • 🚫 即使源/目的地址是连续的，也被拆成单拍事务——没有 burst 合并。
• • ✅ 这适合完全不规则的离散访问：网络包队列、随机稀疏张量、任意空洞地址。

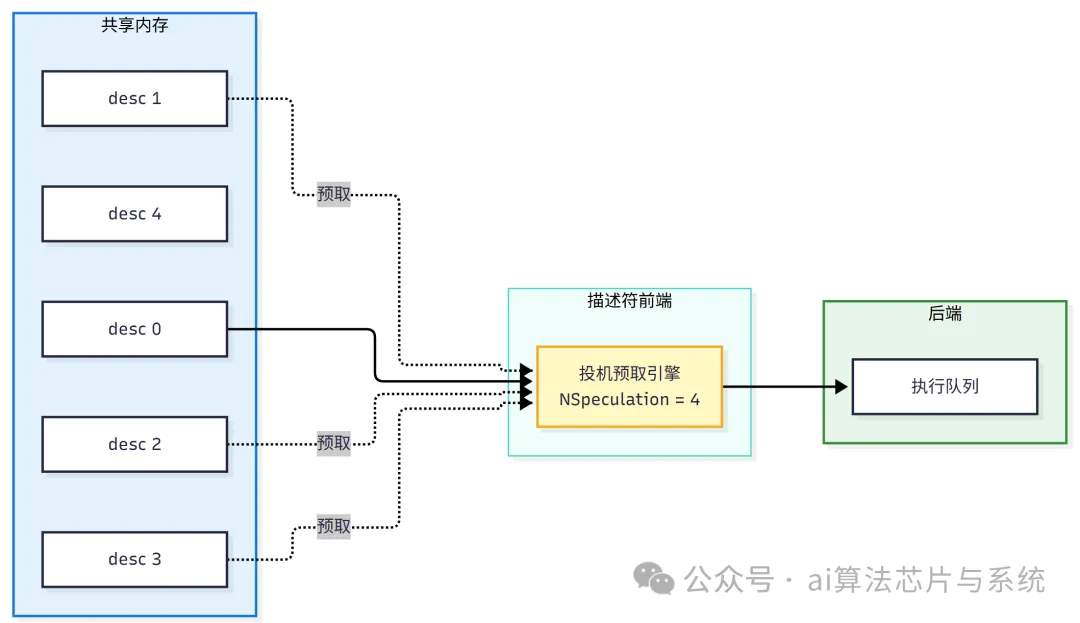

5.3 链表遍历与投机预取

描述符是链表节点，next 指向下一个描述符的地址；0xFFFFFFFF_FFFFFFFF 标记链尾。

"NSpeculation 参数控制前端可以在后端消费之前预取多少个描述符。这隐藏了描述符取指延迟——当后端处理一个传输时，前端已经在读取后面 NSpeculation 个描述符。"

默认值 NSpeculation = 4。

• • 📌 预取深度 4 意味着描述符取指延迟被部分隐藏。
• • 📌 NSpeculation = 0 时禁用预取，每个描述符必须等上一个传输完成后才取。

6. Scatter-Gather 路径二：Snitch + ND 的规律离散

6.1 Snitch 前端的指令集

Snitch 前端通过 DMSRC / DMDST / DMCPY / DMSTR / DMREP 指令发起传输。其中 DMSTR 设置源/目的 stride，DMREP 设置重复次数，直接驱动 ND 中间层。

论文指出："配置并启动一个 1D 传输只需 3 条指令，2D 传输最多 6 条指令。"

🎯 规律性 Scatter-Gather 的元数据开销是"几条指令"，而不是一长串描述符。这正是 ND 中间层存在的理由。

6.2 两条路径的决策对比

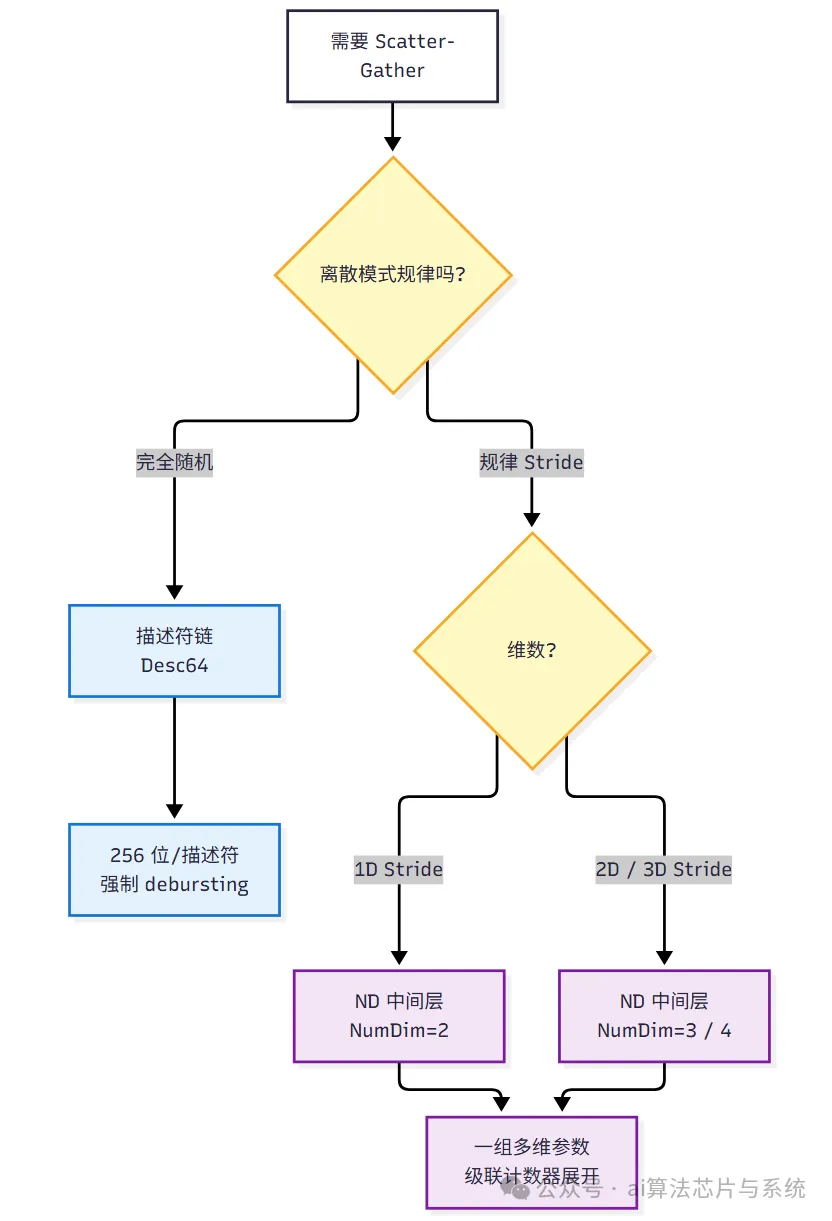

决策流程图：

7. 合法化器：协议合规的唯一守门人

7.1 源码职责的精确定义

"合法化器把请求切分为协议合法的总线 burst——即*不跨页边界、且不超过协议最大拍数的 burst，同时尊重对齐约束。"*

后端的三个执行阶段：

1. 1. 合法化器：页切分 + 拍切分，产生 offset / tailer / shift 控制信号。
2. 2. 传输层：读 → 桶形移位 → 缓冲 → 写。
3. 3. 错误处理器（可选）：监控总线响应。

7.2 页切分的数学规则

设请求起点 ，长度 ，页大小 （AXI 为 4096）。

第一段：

后续段：

用带水平分隔的列数组表达三段结构：

7.3 一个关键的架构边界

❗ 合法化器对每个 1D 请求独立切分，绝不跨请求合并。

设计意图： 后端只保证每个 1D 请求内部合法，不负责重组跨请求的访问模式。这是"小 stride 协议税"的架构根源，不是实现缺陷。

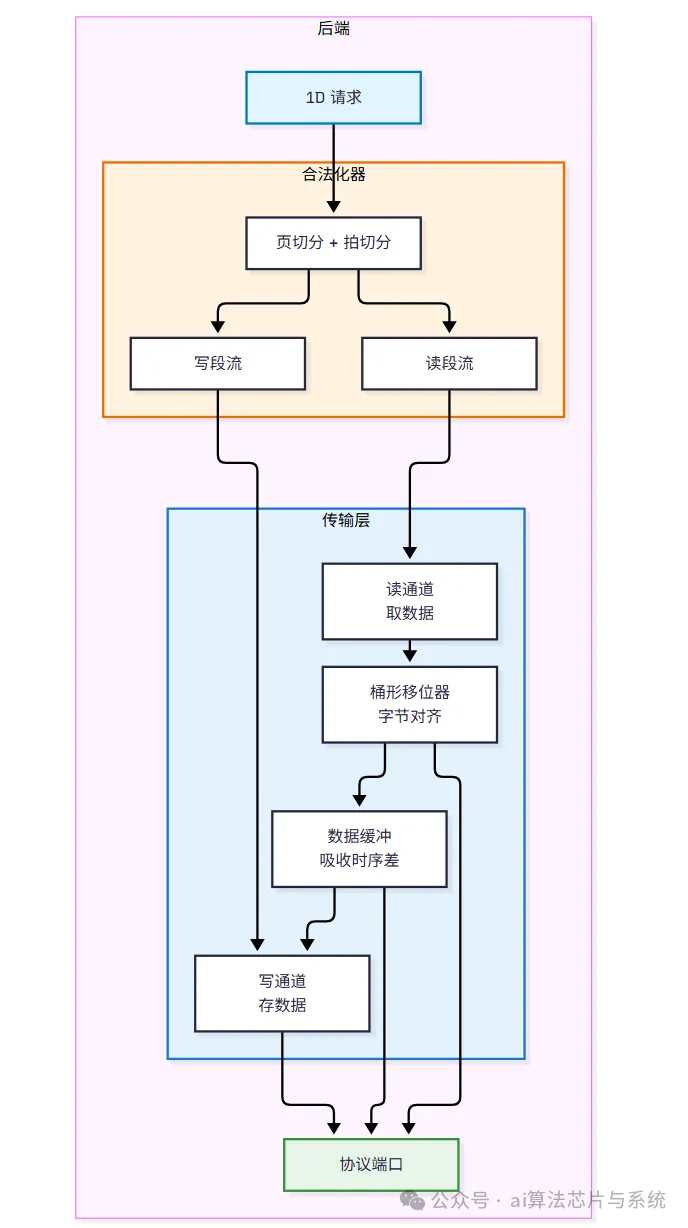

8. 传输层：数据通路的真实代码形状

8.1 四个组件的源码描述

后端文档对传输层的描述精确到数据流方向：

"传输层执行每个 burst：读通道从源取数，桶形移位器重新对齐字节车道，数据缓冲吸收时序差，写通道把数据存到目的。"

8.2 BufferDepth = 3 的源码理由

后端文档明确写道：

2 = 最小，3 = 推荐，因为深度 2 的缓冲在读写偏移不同的非对齐传输上会阻塞，需要额外的缓冲槽给对齐流水线。"

用流水线阶段表达：

• • 🧩 深度 2：只能容纳"正在写入"和"正在对齐"的数据；写通道取数时会发生争用。
• • 🧩 深度 3：多一个槽给对齐后的数据，写通道可以独立取数，不 stall。

🎯 这是源码级别的性能事实，不是经验法则。

9. 在途计算：移动中变换，不额外访存

9.1 源码位置的精确定义

"计算引擎位于*传输层的写侧，在读数据流缓冲和写桶形移位器之间，所以变换在从源流向目的地的节拍流上运行，没有到内存的往返。"*

9.2 两种操作与合法化器的联动

"这些是改变尺寸的传输，在合法化器中合法化。"

🎯 计算改变读写长度，合法化器必须知道这一点——这是 compute 使能时合法化器额外推导写长度的原因。

10. 参数、限制与集成事实

10.1 源码推荐的核心参数

10.2 源码承认的性能限制

10.3 固定延迟的源码事实

论文明确指出："后端从接收 1D 传输到在协议端口发出读请求，有固定的两周期延迟。"

🎯 这是硬件流水线的固定开销，与传输大小无关。ND 中间层在此基础上额外增加一个周期延迟。

11. 总结：源码告诉我们的设计意图

源码确认的六个事实：

1. 1. 🧩 三层解耦是硬契约，不是建议。 后端只认 (src_addr, dst_addr, length)，stride 在中间层边界被完全消化。这是三层可以独立替换、独立验证的前提。
2. 2. 📦 数据结构是层间契约的物理载体。idma_req_t 只有 5 个字段，窄到后端可以独立形式化验证；idma_nd_req_t 只增加维度描述符数组，不污染 1D 契约；desc64 用 256 位承载链表节点。options_t 的 compute_op_e 枚举从 RDL 生成，软件和 RTL 共享同一份编码。
3. 3. 🔀 Scatter-Gather 有两条源码路径。 描述符链（desc64）处理任意不规则离散，代价是 256 位/描述符 + 强制 debursting；Snitch + ND 中间层处理规律性 stride，元数据是几条指令，硬件用级联计数器 + popcount 无乘法器展开。
4. 4. ✂️ 合法化器是协议合规的唯一守门人，对每个 1D 请求独立切分，绝不跨请求合并。这是"小 stride 协议税"的直接来源，也是设计取舍而非缺陷。
5. 5. 🚚 传输层数据通路是：读 → 桶形移位 → 缓冲 → 写。BufferDepth=3 是源码明确推荐值——深度 2 在非对齐读写偏移不同时会阻塞，因为对齐流水线需要额外一个缓冲槽。
6. 6. ⚠️ 非对齐/小传输的总线利用率损失是源码承认的内在限制，不是可以通过参数调优消除的。描述符前端的 src_max_llen=0 是用吞吐换合规的显式设计选择。

💡 一句话记忆点：中间层用级联计数器把 stride 说清楚，后端用合法化器把 1D 搬合法；两条 Scatter-Gather 路径按"离散是否规律"分工，数据结构定义边界——接口即自由。
