Verisium Debug安装教程

简介

Cadence Verisium Debug 是 Cadence 推出的新一代 SoC 验证调试平台，属于 Verisium AI 验证套件的重要组成部分。该工具统一整合仿真、硬件加速和 FPGA 原型验证数据，在一致的调试环境中结合机器学习与数据分析技术，帮助工程师在大规模 SoC 设计中高效定位错误根因，缩短调试周期，加速设计收敛。

主要功能：

• AI-Driven Root Cause Analysis：基于机器学习算法分析回归失败数据、波形与源码信息，辅助定位潜在错误源，减少人工排查时间。
• High-Performance Waveform Viewer：支持大规模波形数据的高速加载与检索，优化 TB 级数据的浏览与信号追踪体验。
• Multi-Engine Unified Debug：在统一界面下整合来自 Xcelium、Palladium 和 Protium 的调试数据，实现跨平台协同分析。
• Smart Source & Schematic Cross-Probing：支持 RTL、门级网表与逻辑结构的双向交叉探测，实现波形、代码与结构视图联动调试。
• Semantic Search & Smart Query：提供高级语义搜索与条件过滤能力，快速定位关键信号、事务与寄存器状态。
• Interactive Log Analyzer：自动解析与分类大规模仿真日志，并将错误信息关联至对应波形和代码位置，提高问题排查效率。

安装

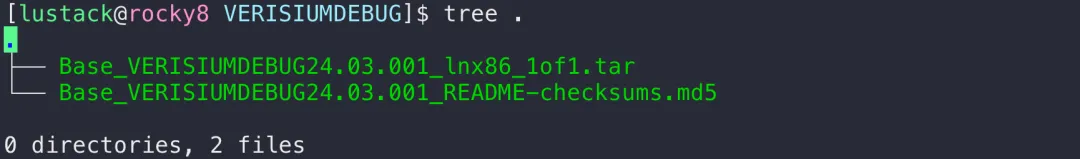

• 查看安装包

• 解压

tar -xvf Base_VERISIUMDEBUG24.03.001_lnx86_1of1.tar

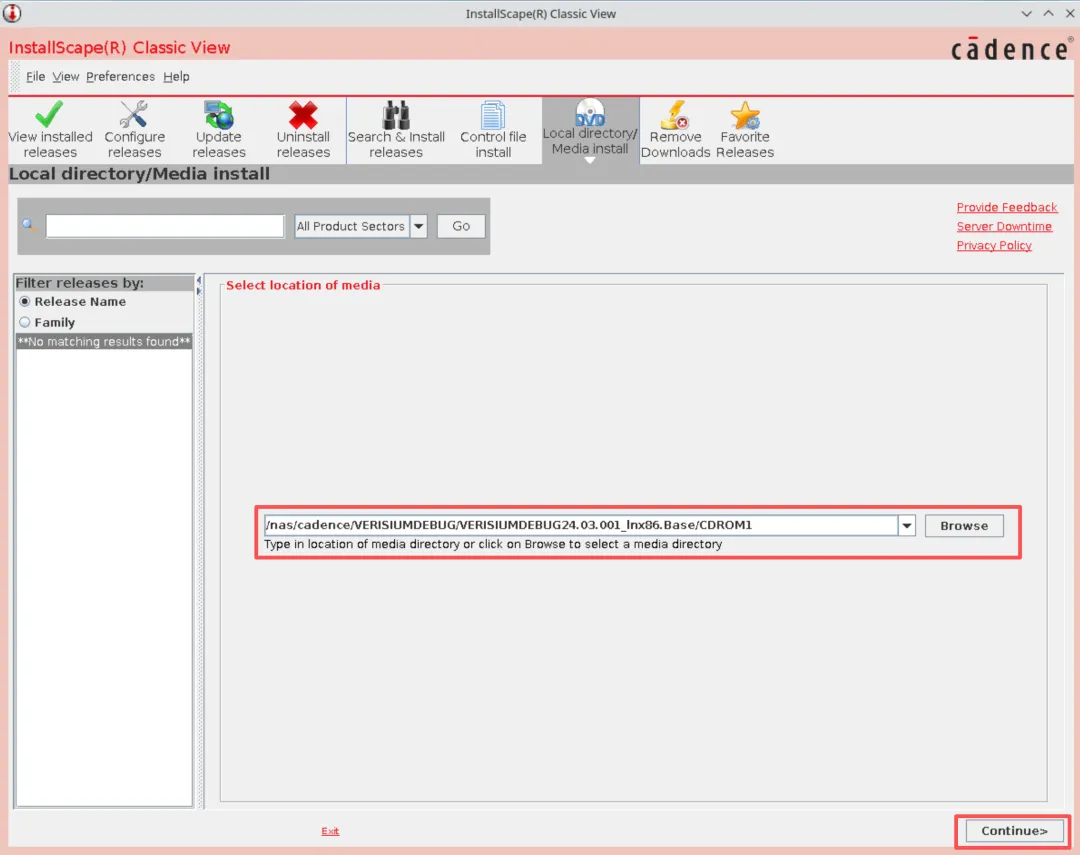

• 运行iscape进行安装

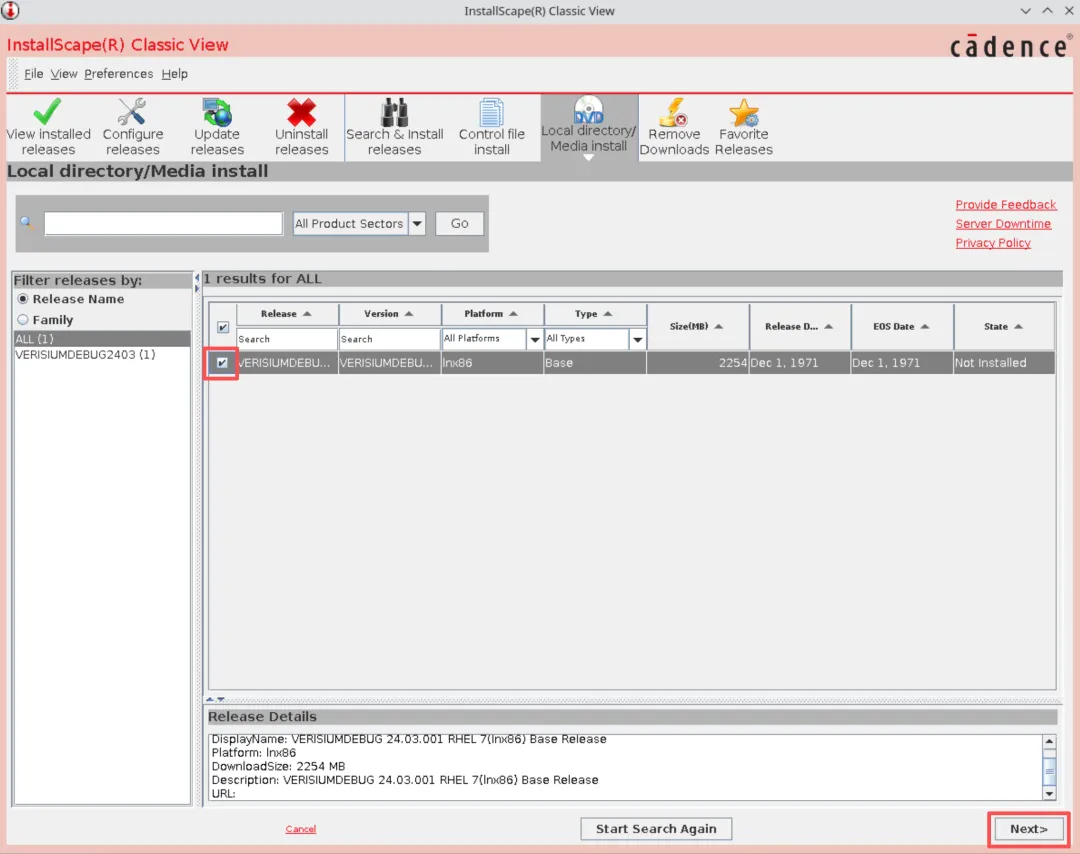

• 选中，点击next

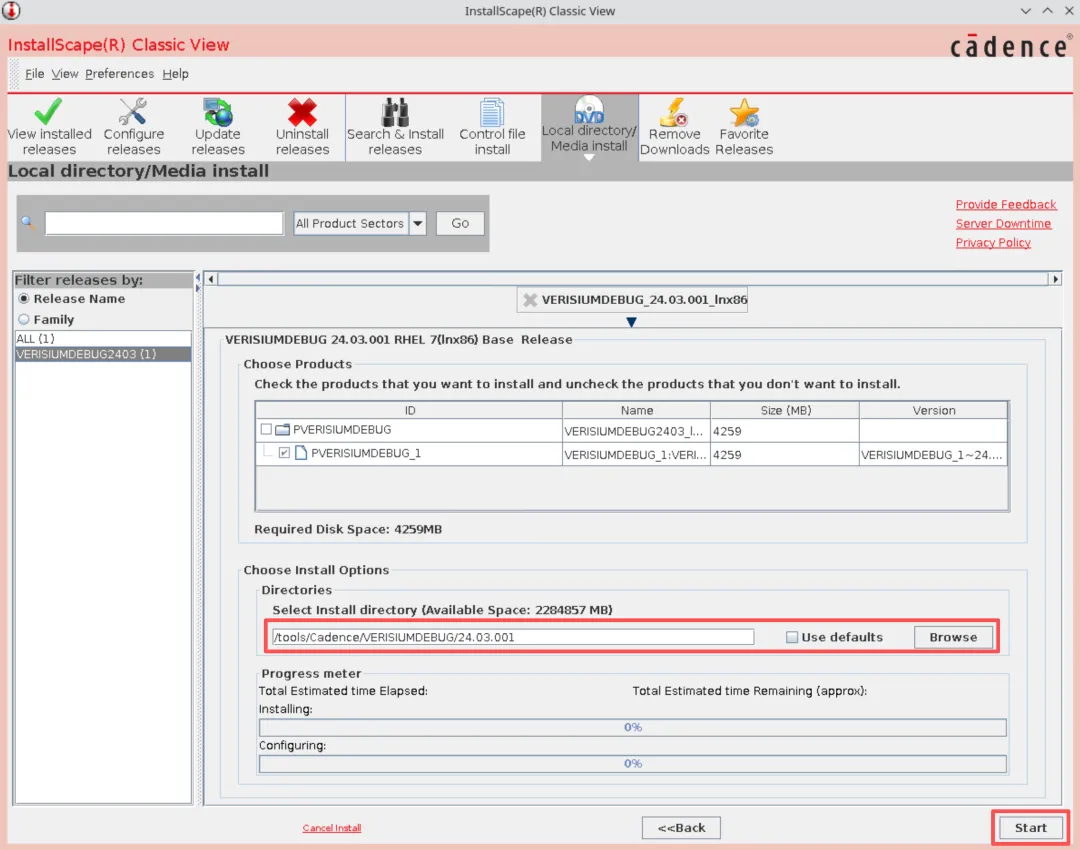

• 选择安装路径，点击start

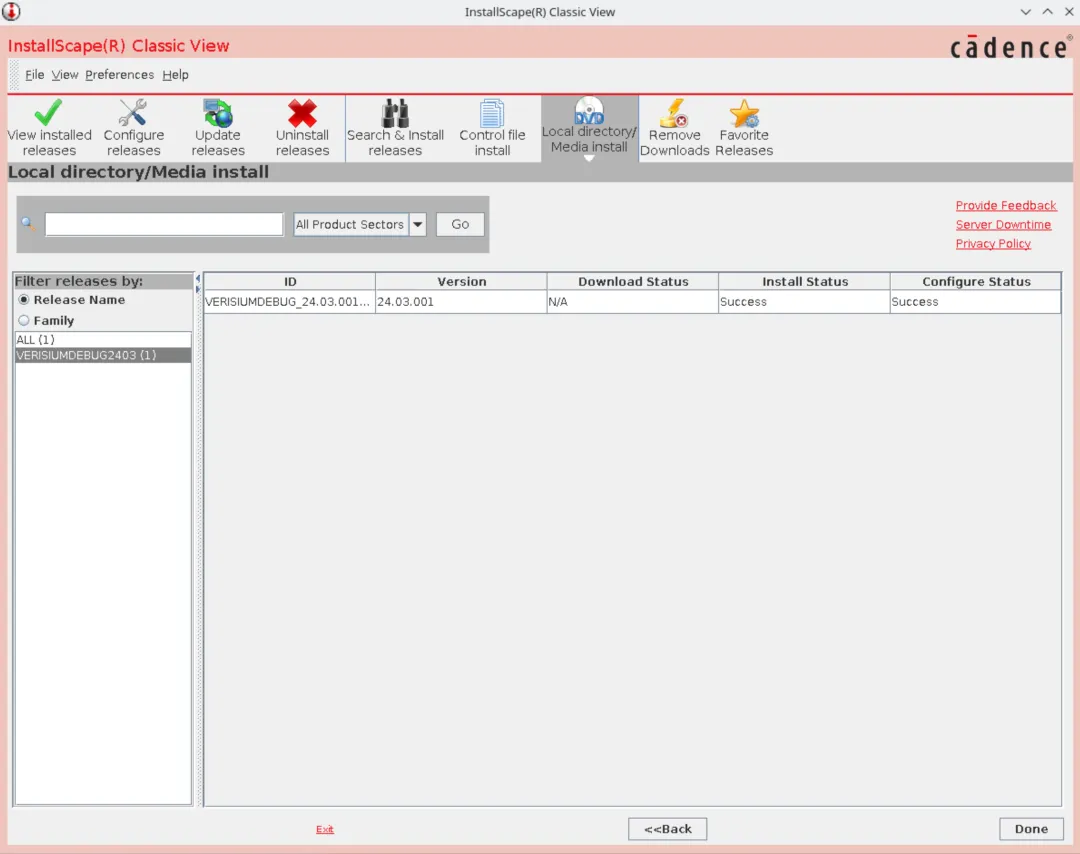

• 最后出现这个页面，说明安装成功

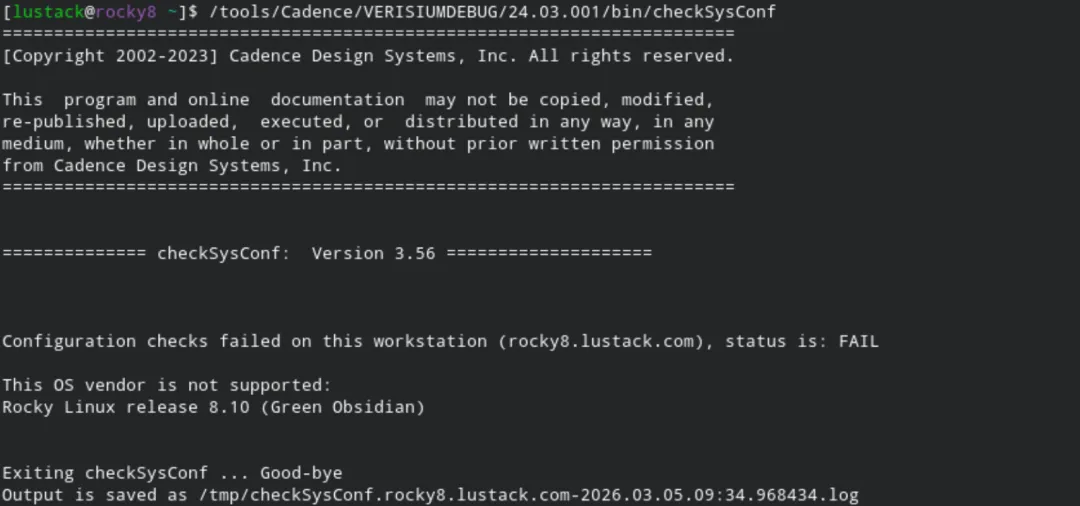

• 检查依赖

/tools/Cadence/VERISIUMDEBUG/24.03.001/bin/checkSysConf# 由于是Rocky 8.10，默认会提示系统不支持

• 解决 checkSysConf 提示系统不支持的问题，参考 XCELIUMMAIN 安装教程

cd /tools/Cadence/VERISIUMDEBUG/24.03.001/share/patchData/Linux/x86_64ln -sf redhat generic

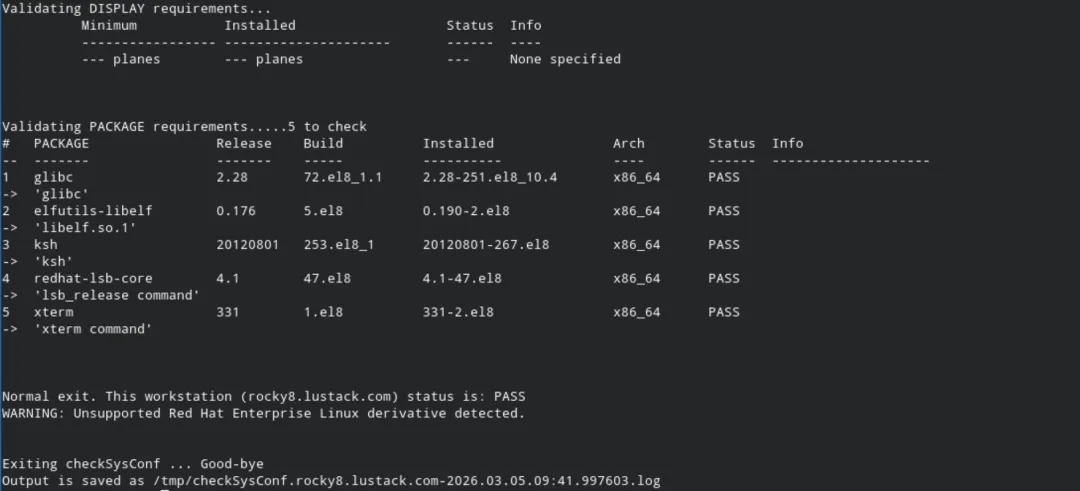

• 再次检查依赖

配置

• 编写 modulefile

#%Module1.0module-whatis   "Cadence VERISIUMDEBUG 24.03.001"setenv          VERISIUM_DEBUG_ROOT    $env(CADENCE_HOME)/VERISIUMDEBUG/24.03.001prepend-path    PATH                   $env(VERISIUM_DEBUG_ROOT)/tools/bin

• bash

export VERISIUM_DEBUG_ROOT=${CADENCE_HOME}/VERISIUMDEBUG/24.03.001export PATH=${VERISIUM_DEBUG_ROOT}/tools/bin:$PATH

• tcsh

setenv VERISIUM_DEBUG_ROOT ${CADENCE_HOME}/VERISIUMDEBUG/24.03.001set path = ( ${VERISIUM_DEBUG_ROOT}/tools/bin $path )

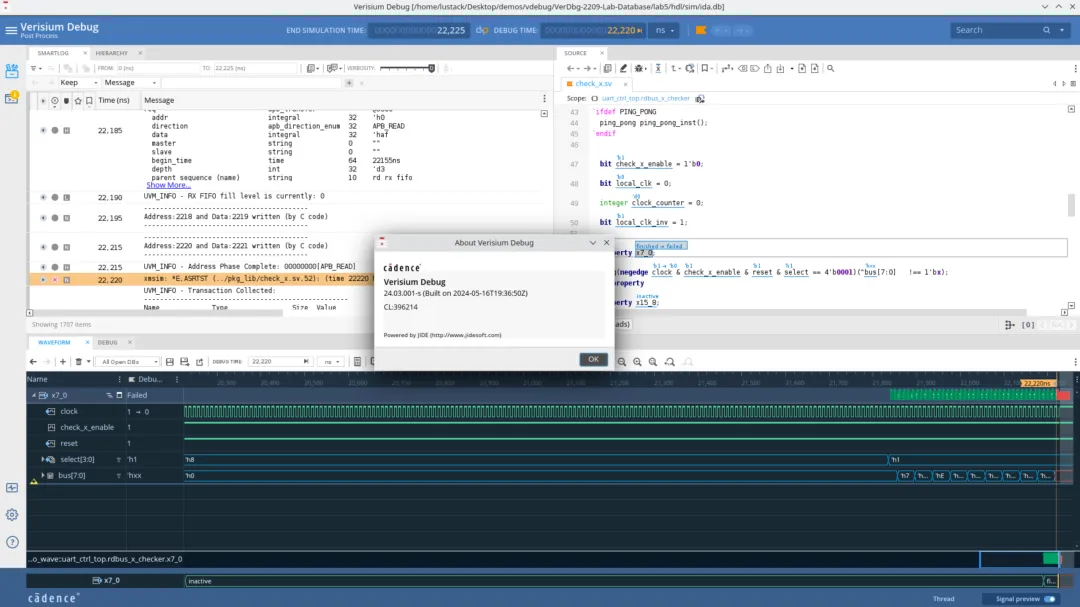

启动

• verisium（需要使用同版本的 XCELIUMMAIN）

说明：软件源于网络，仅作学习交流使用，无任何商业用途，不提供分享。教程为本人安装过程的总结，并非官方文档，如有错误，可以指出。
