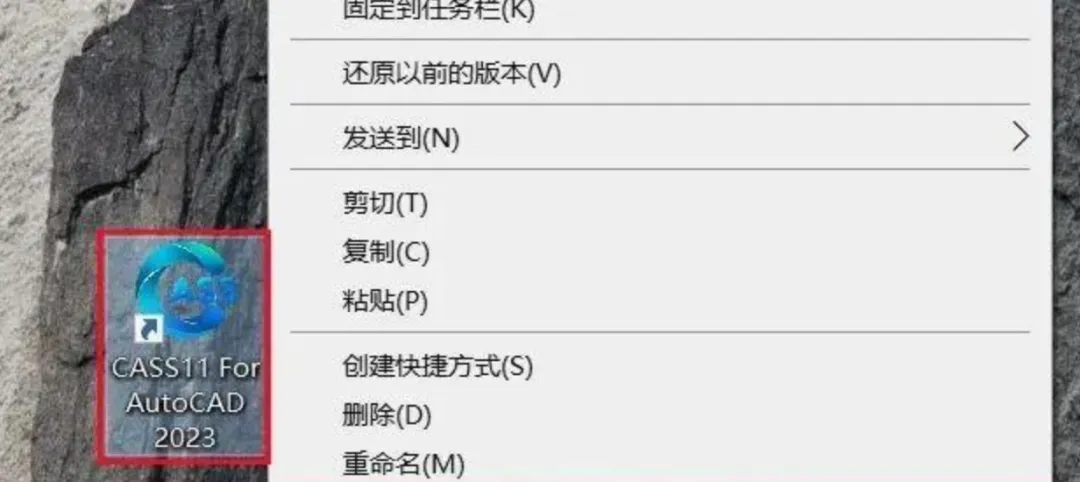

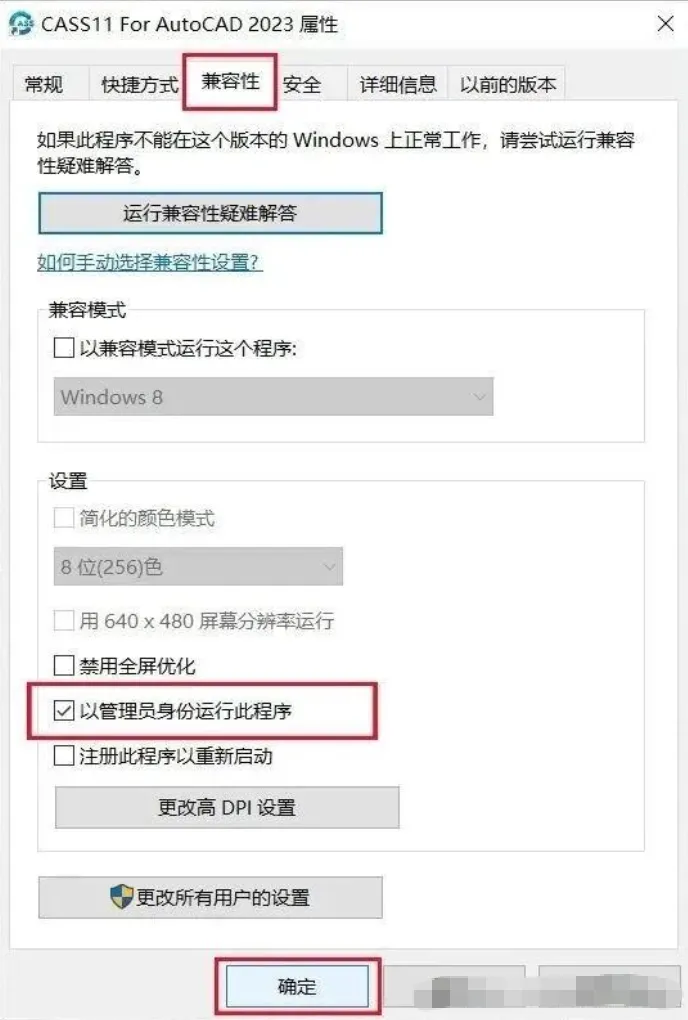

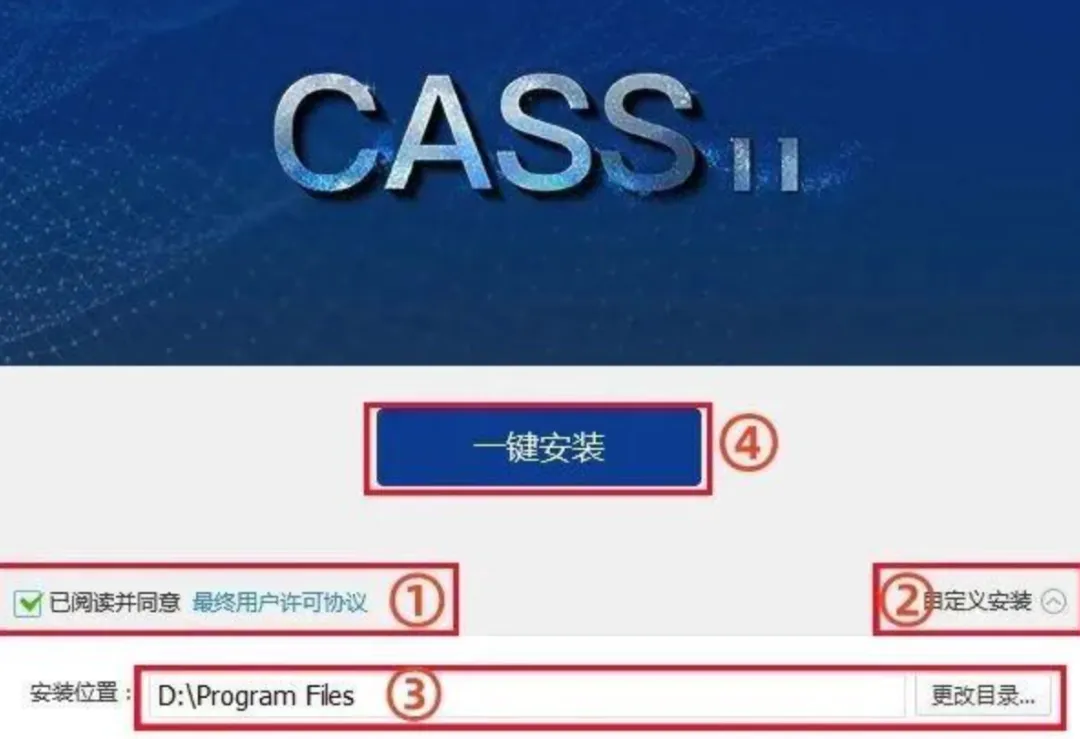

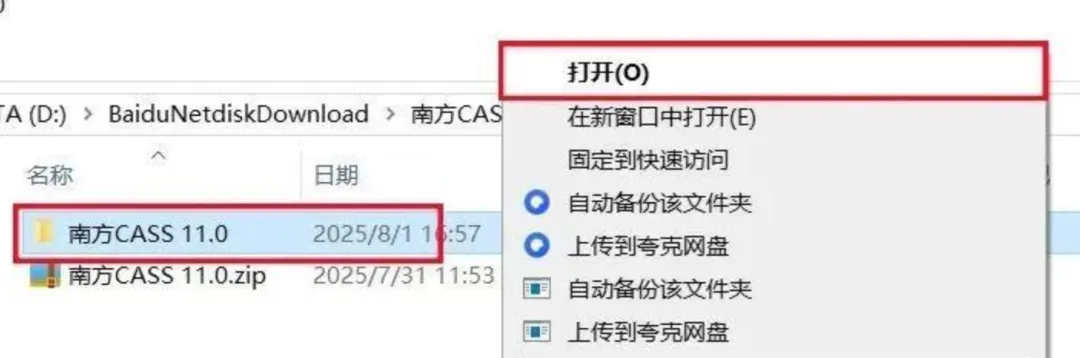

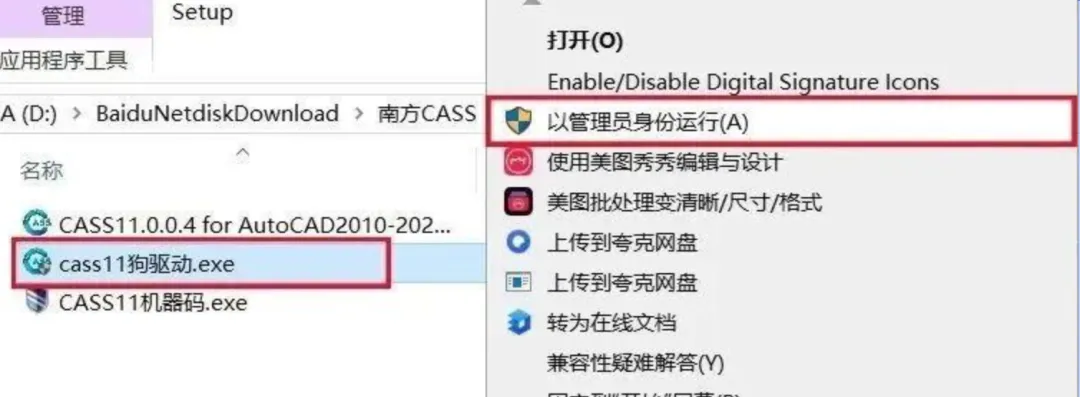

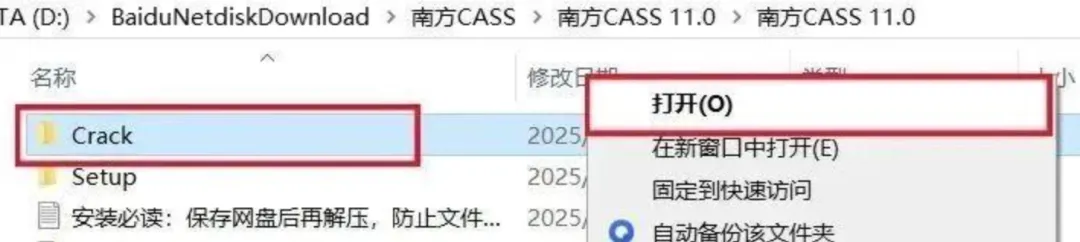

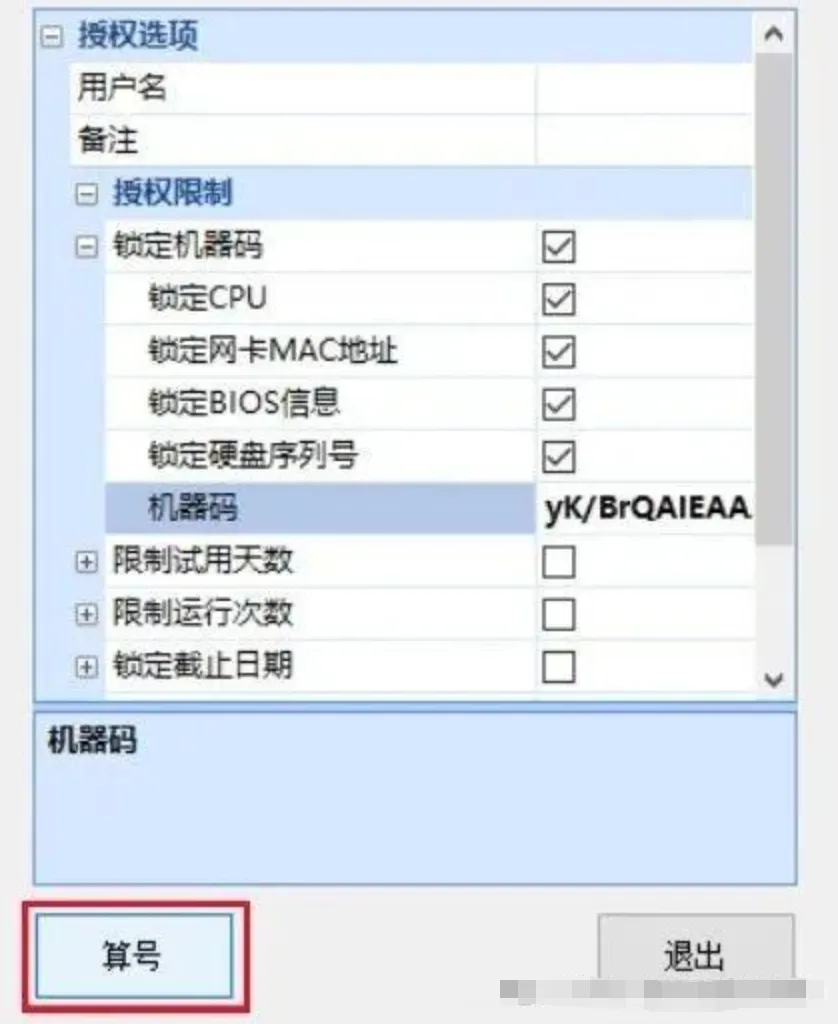

CASS11是南方数码基于AutoCAD平台开发的数字测图与地籍成图软件，广泛应用于测绘、国土、规划等领域。

一、 核心工作流程与操作指南

CASS的核心是将外业测量数据（坐标点）快速绘制成数字地形图。其标准工作流如下：

1. 前期准备与参数设置

• 确认坐标系：在绘图前，务必通过菜单 文件 → CASS参数配置 设置正确的投影、图幅、高程系和绘图比例尺。这是保证成图精度的基础。

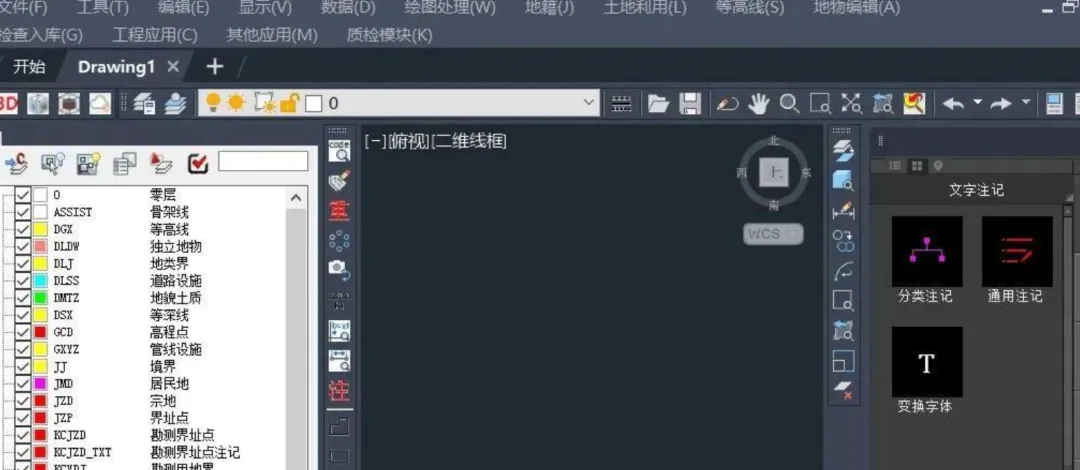

• 设置图层与线型：CASS已预定义符合国标的地形图图层（如GCD（等高线）、DLSS（道路设施））。可通过图层管理器检查，一般无需手动创建。

2. 展绘野外测点（核心第一步）

• 操作：点击菜单 绘图处理 → 展野外测点点号。
• 选择数据文件：在弹出的对话框中，选择你的外业坐标数据文件（通常是.dat格式，格式为：点号,编码,Y坐标,X坐标,高程）。
• 结果：所有测点将以其点号和高程标注的形式显示在图上。

3. 绘制地形地物（核心绘图阶段）这是最主要的工作，利用右侧的“地物绘制”菜单和工具栏完成。

• 绘制方法：
• 坐标定位：根据点号，在命令行输入PL（多段线）命令，然后输入点号（如1）来连接各点。效率较低，不推荐。
• 测点点号定位（最常用）：点击右侧菜单，如 居民地 → 一般房屋 → “三点房屋”，然后根据命令行提示，依次输入对应的点号（如1,2,3），软件会自动连接并生成符合图式的符号化房屋。
• 对象捕捉：结合AutoCAD的捕捉功能（如端点、交点），直接捕捉已展绘的点位进行绘制。
• 常用绘制模块：
• 居民地：绘制各类房屋。
• 交通设施：绘制道路、桥梁。
• 水系设施：绘制河流、水涯线。
• 独立地物：绘制电线杆、井盖等。
• 地貌土质：生成等高线。

4. 等高线绘制与编辑

• 建立DTM（数字地面模型）：点击 等高线 → 建立DTM，选择数据文件或图上高程点，生成三角网。
• 绘制等高线：点击 等高线 → 绘制等高线，设置等高距等参数后自动生成。
• 等高线修饰：使用 等高线 菜单下的“删除三角网”、“等高线修剪”、“批量拟合”等工具使等高线更光滑美观。

5. 工程应用与计算

• 查询与标注：使用 工程应用 菜单下的“查询指定点坐标”、“计算面积”等功能。
• 土方计算：
• 方格网法：点击 工程应用 → 方格网法土方计算，选择计算范围，输入设计高程和方格宽度即可。
• DTM法：适用于根据两期DTM计算填挖方量。
• 图幅整饰：完成绘图后，点击 绘图处理 → 标准图幅，输入图名、测量员等信息，自动生成外图廓。

二、 关键技巧与注意事项

1. 熟练使用“简码识别”：如果外业数据采集时已按CASS简码格式记录（如A50代表一般房屋），可使用 绘图处理 → 简码识别 功能，一键自动成图，这是最高效的方法。
2. 灵活使用“坐标定位”与“点号定位”切换：在绘图时，可按命令行提示按“P”键在两种模式间切换。
3. 数据备份：在建立DTM或进行大面积操作前，务必另存文件，因为某些操作（如删三角网）不可逆。
4. 检查与清理：成图后，使用 地物编辑 菜单下的“删除重复实体”、“图形检查”等功能清理错误，保证图形质量。
5. 与AutoCAD命令结合：CASS本质是AutoCAD的二次开发，熟练使用 复制(CO)、 偏移(O)、 修剪(TR) 等CAD命令能极大提升编辑效率。
