4 芯橡皮绝缘电缆时机器的接地。
根据所在地接地标准进行布线。

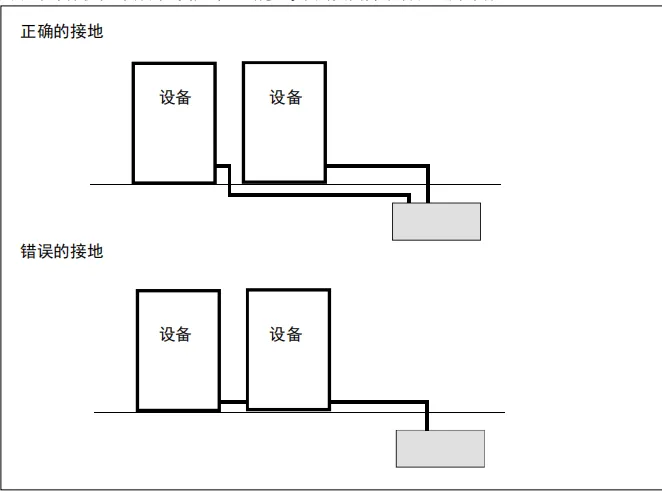

禁止按照下图所示方法进行接地。请确保各个设备独立接地。
严格按照正确方法接线，否则导致机床故障，无法修复
造成不可弥补的损失

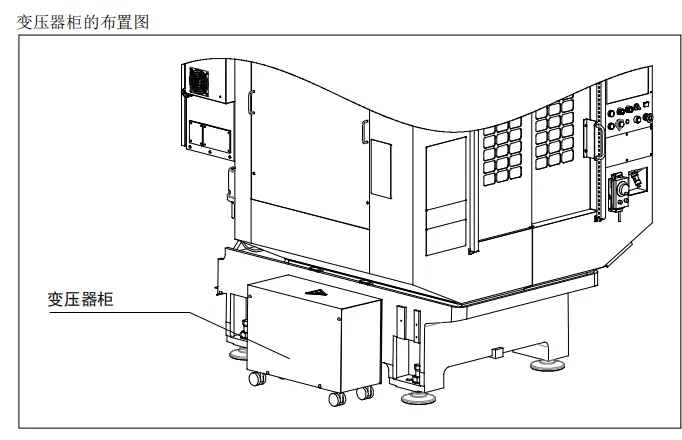

2，变压器接线及注意事项：标准容量9.5KVA
其他电源容量，按照配置选择
电源要求：
AC 200/210/220/230V±10%
3 相 50/60±1 Hz
严格按照要求，否则机床无法正常运行

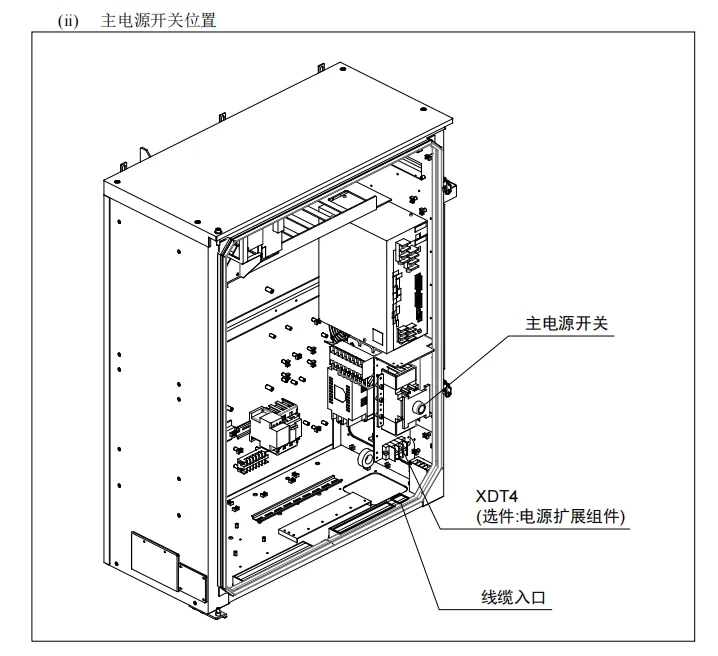

3，主电源开关位置示意图：
4，线缆要求：

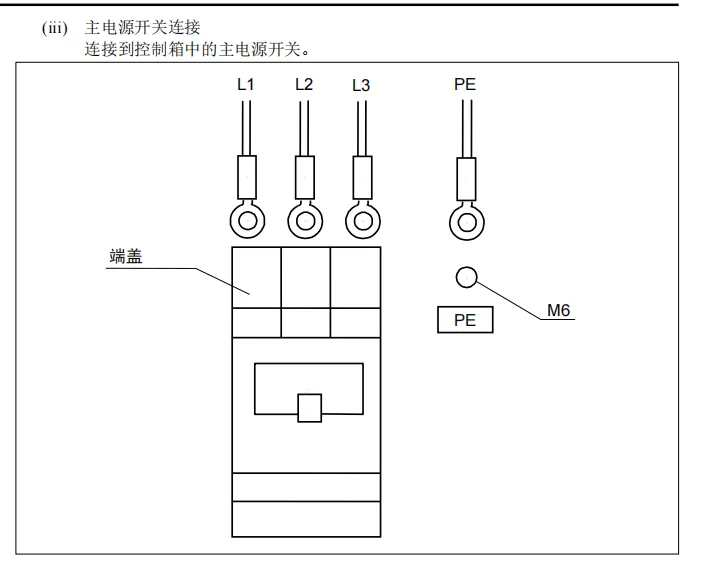

牢牢固定电源线，但确保不会在主电源开关连接上施加外力。使用扎带将电源线固定在控制箱内右侧的指定点中的电源线固定点。关闭并固定线缆，使电缆入口不存在缝隙。设置接线和线缆后，将端盖安装在主电源开关上。
有两种线缆锁可供使用:
一种是适用于兼容的线缆外径⌀12 mm 到⌀16 mm，另一种是⌀16 mm 到⌀20 mm。确保线缆锁与正在使用的工厂端电源线缆的外径一致。
5，气压设置方法

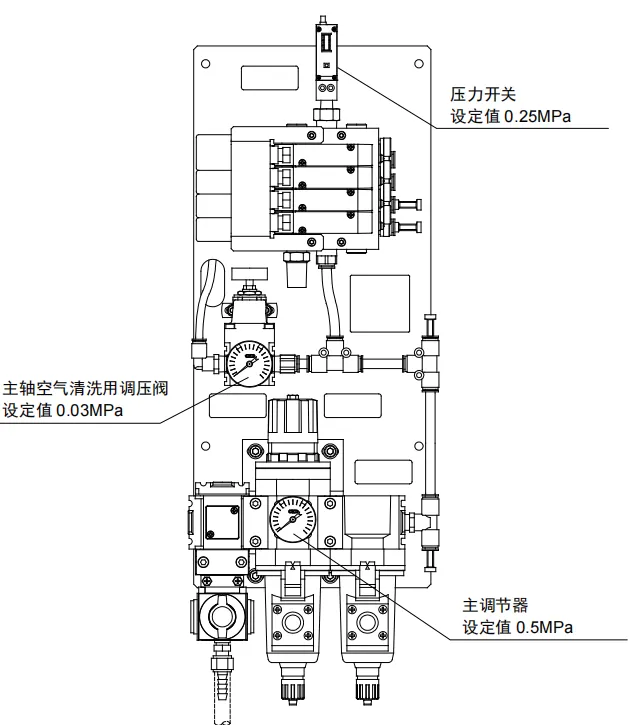

本机背面的压力开关和调压阀。
气压源的常用压力为 0.4~0.6MPa(推荐0.5MPa)。根据设备规格、加工程序内容(刀具交换次数)、周边设备的气压使用情况，气压源的压力有可能大幅下降。请使用大于推荐值的气压源。
出厂时没有设置压力，需要调整，保证在0.5MPa
如果设备离空气压缩机较远，建议配置储气罐，否则机床无法正常运行
气源配置如下：
气压设置具体流程：
从压力源切开作业配管、将配管内的残压排净，保证空气干燥无杂质
将软管连接到软管接头。关闭手动起源开关
用8至10的开口扳手，松开将压力调整旋钮固定到主调节器上的六角螺栓。
拔出主调压阀的压力调整柄和解除锁定，保证螺丝不掉落
逆时针旋转主调节器上的压力调整旋钮。
松开将压力调整旋钮固定到主轴空气净化调节器上的螺母。
逆时针旋转主调节器上的压力调整旋钮、直到压力计上的指针指向最小值。
将工厂端气压源与软管相连。
向软管供应0.4-0.6MPa 压力空气。(推荐值0.5MPa)
打开手动阀、确认设置的配管是否漏气。
旋转主调压阀的压力调整柄、将压力计的黑色指针调整至0.5MPa、按下调整柄锁紧。
拧紧将压力调整旋钮固定到主调节器上的六角螺栓。旋转主轴空气净化调节器的压力调整旋钮、然后调整压力计、使黑色针的读数为0.03 MPa。
拧紧将压力调整旋钮固定到主轴空气净化调节器上的螺母。
调整完成后，按步骤恢复原样
同时开机测试压力是否稳定
通过换刀测试
MDI或者MEM模式
测试程序：
M6T5
G4X1.
M6T9
G4X1.
M6T12
G4X1.
M99
然后到机床背面观察气源压力表是否波动太大
低于下限导致报警
反复测试，保证ok
