装配机械图纸:“铣油槽工具”(PDF格式图纸,底部自取)

铣油槽工具

工作原理：此铣油槽工具采用靠模仿形原理，加工出与靠模曲线相一致的油槽来。整个工具装置在机床(铣床或钻床)工作台上，工件安装在工件台17上，由三个圆柱销限位，用压板14紧固。加工时，用手转动手轮，丝杆5一边旋转，一边向前推进，由于靠模18的曲线槽受固定在滑座22上的滑套25和导柱24的限制，只能带动工件台随着槽的形状曲线前进，从而铣出所要求的曲线油槽。

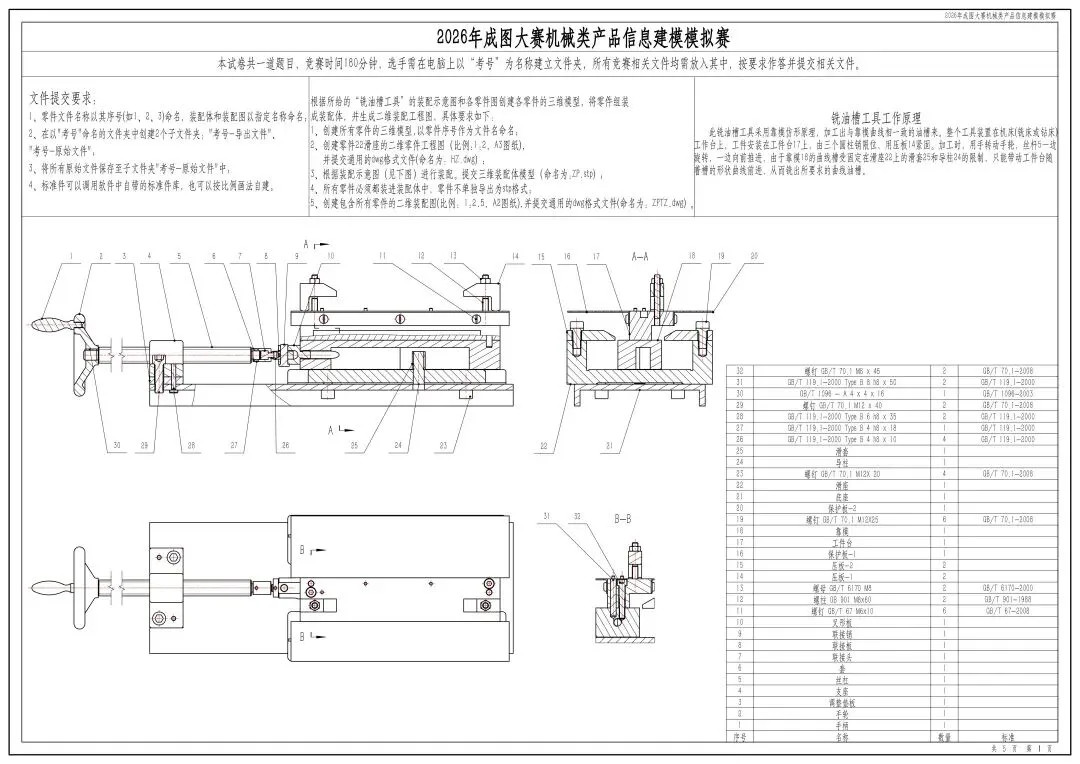

装配图

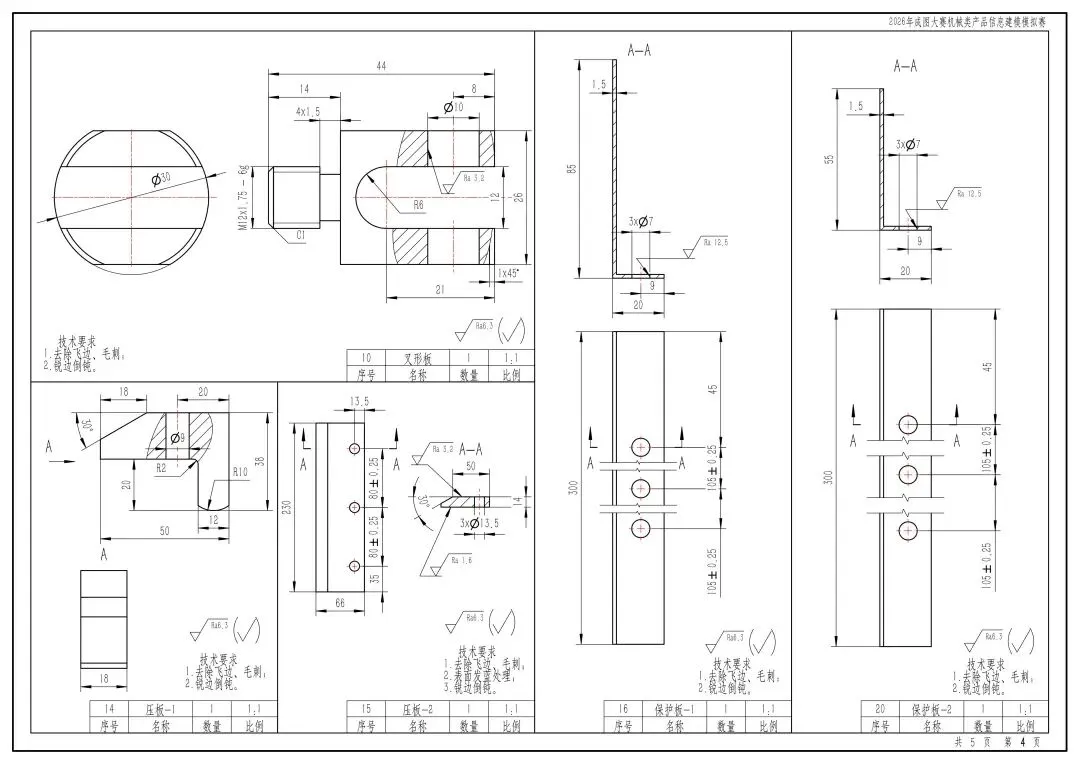

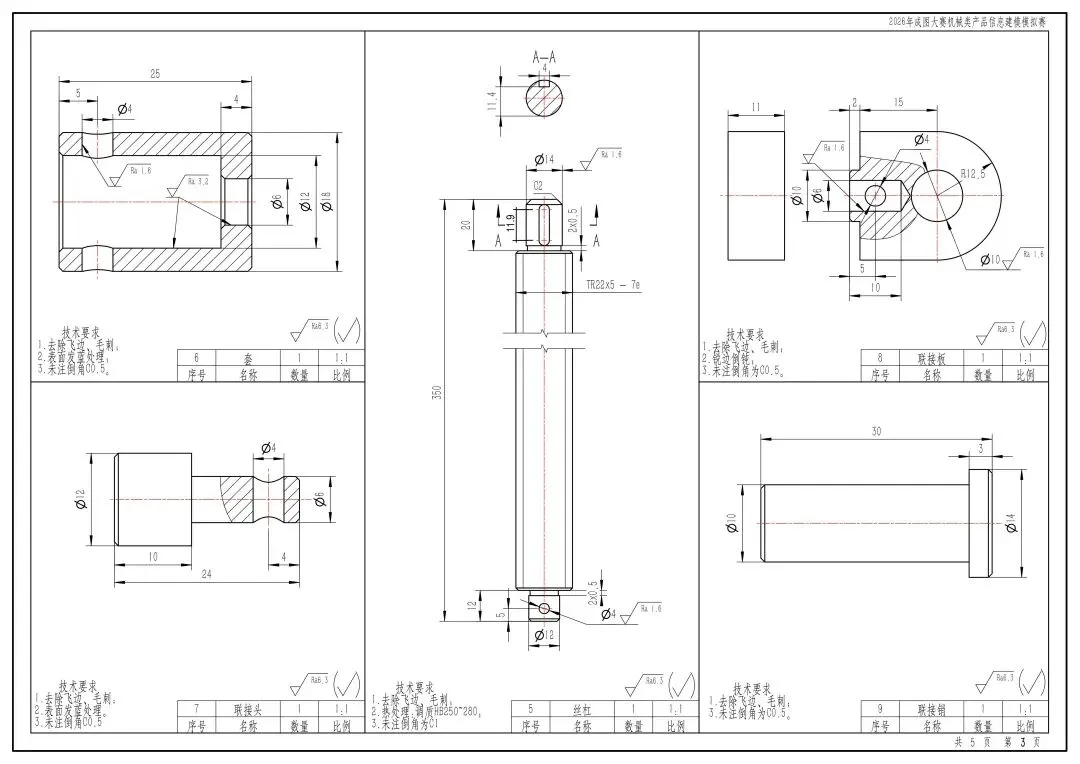

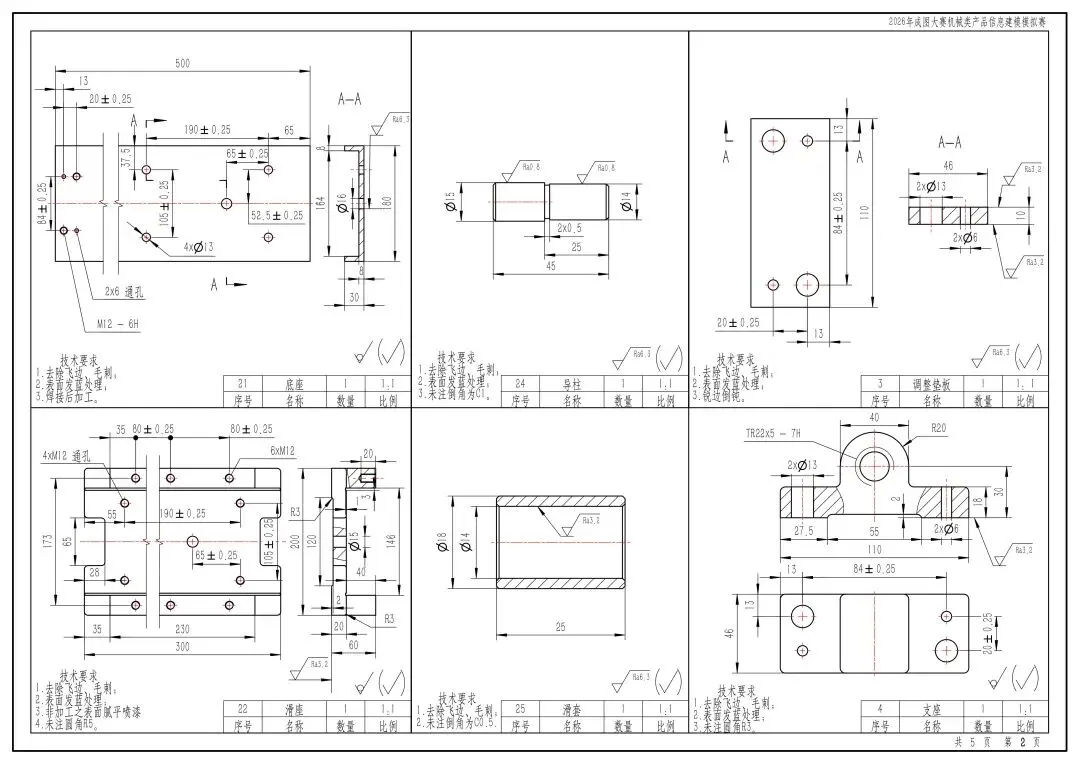

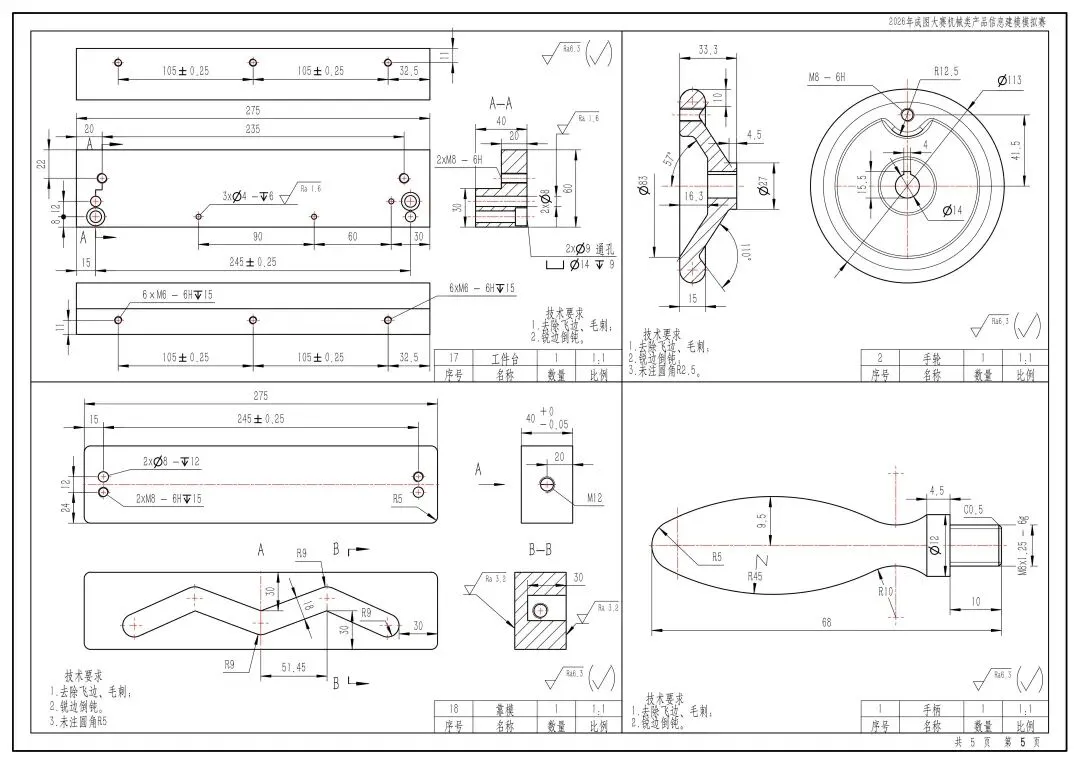

零件图
