很多朋友天天用电压力锅做饭，但它到底怎么实现“智能控温、高压焖煮”的？

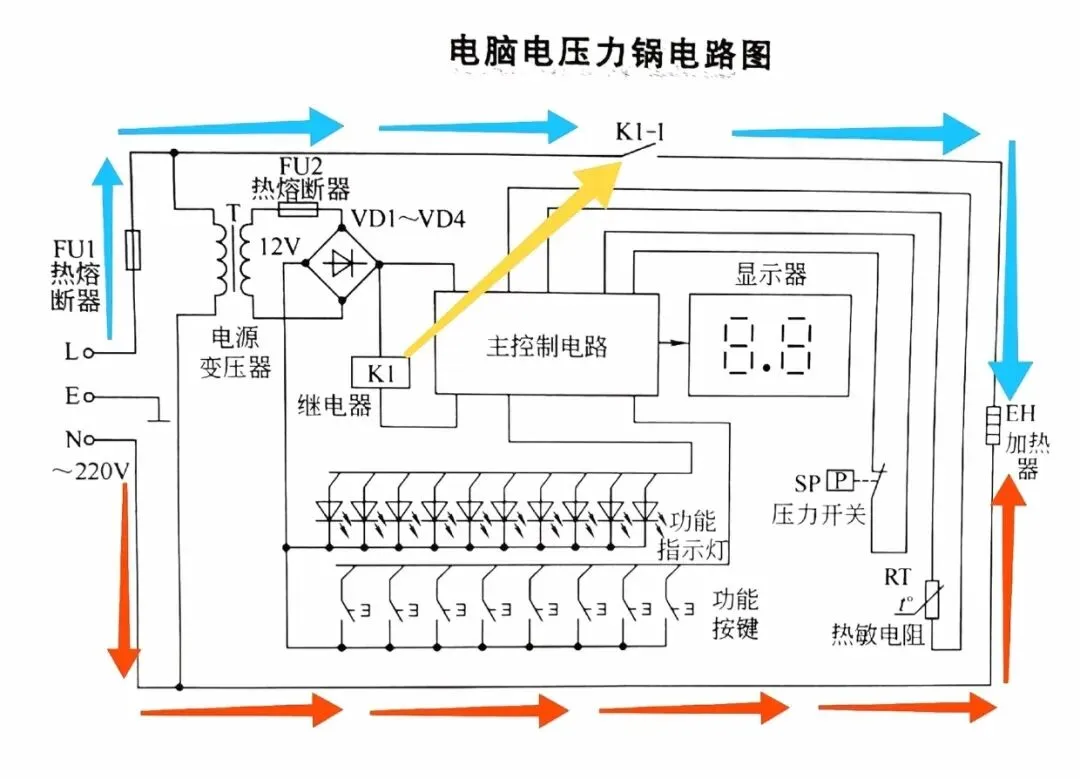

今天咱们就对着这张电路图，把电压力锅的“五脏六腑”拆解开讲，从电源到加热，从控制到保护，看完你不仅能懂原理，日常小故障也能自己排查！
一、🔐 第一道防线：电源输入与安全保护
电路最左边，就是咱们熟悉的220V市电输入端，火线L、零线N、地线E，刚进门就遇到了两道“安全闸门”。
第一个是FU1热熔断器，它串在火线上，就像电路的“第一道保险丝”。一旦电路出现异常过热，它会立刻熔断，直接切断整个电源，从根源上防止起火风险。
接着是电源变压器T，它的任务是把220V的高压交流电，降压成12V的低压交流电，给后面的控制电路供电。这一步也实现了“强电”和“弱电”的物理隔离，既保证控制电路的安全稳定，也降低了触电风险。
变压器的次级回路里，还藏着一个FU2热熔断器，给低压控制电路再加一道过热保护，双重保险，安全感拉满。
二、⚡ 给“大脑”供电：低压控制电源模块
变压器输出的12V交流电，会送到由VD1~VD4组成的整流桥堆里。
这个整流桥就像一个“转换器”，把交流电转换成平稳的直流电，给后面的主控制电路、继电器、指示灯和按键电路供电。
可以说，这部分就是电压力锅的“充电宝”，只有它稳定工作，后面所有的智能控制功能才能启动，相当于整个电路的“能量心脏”。
三、🧠 电压力锅的“大脑”：主控制电路
整张电路图里，最核心的就是这块主控制电路，它就是电压力锅的MCU微控制单元，所有的逻辑判断和指令，都由它发出。
它就像一个“指挥官”，一边接收外界的信号，一边发出对应的指令：
- 接收端：你按下的功能按键指令、热敏电阻RT反馈的温度信号、压力开关SP反馈的压力信号，都会汇总到这里。
- 指令端：它会根据这些信号，驱动继电器K1吸合或断开、控制显示器显示状态、点亮对应的功能指示灯。
举个例子：当你按下“煮饭”键，主控电路收到信号后，就会启动煮饭程序，先让继电器吸合开始加热，再根据温度和压力的反馈，自动切换加热、保压、保温模式，全程不用你手动操作。
四、🔥 加热的核心：主加热回路
这部分是电压力锅的“强电主回路”，也是决定它能不能加热的关键。
核心元件是继电器K1和触点K1-1，它就像一个用低压控制高压的“电磁开关”。当主控电路发出加热指令，继电器线圈得电，触点K1-1就会吸合，220V市电就能顺利通过，送到加热器EH上。
回路里还有两个关键的“监督员”：压力开关SP和热敏电阻RT。
压力开关SP会在锅内压力达到设定值时自动断开，防止超压；热敏电阻RT则实时检测锅底温度，一旦温度异常升高，主控电路会立刻断开继电器，停止加热，避免食物煮焦，也防止设备损坏。
加热器EH就是我们常说的发热盘，只有K1-1吸合、SP和RT都正常工作时，它才能通电发热，给锅内食物加热。
五、💬 人机交互窗口：按键、指示灯与显示器
这部分是你和电压力锅“对话”的地方，包含三个部分：
1. 功能按键：对应煮饭、煲汤、预约等不同功能，按下按键就会给主控电路发送信号，告诉它你要执行什么程序。
2. 功能指示灯：和按键一一对应，主控电路收到指令后，会点亮对应的指示灯，让你直观看到当前正在执行的程序，比如煮饭灯亮，就代表正在煮饭。
3. 显示器：用来显示时间、预约时长或者故障代码，比如你设置的预约时间、剩余保温时长，遇到故障时也会显示对应的代码，方便快速排查问题。
六、🔁 完整工作流程串讲：从按下按键到煮好饭
1. 插上电源，220V市电经过FU1、变压器降压、整流桥整流，给主控电路和所有低压模块供电，整机进入待机状态。
2. 按下你需要的功能按键，主控电路收到指令，点亮对应指示灯，显示器显示程序状态，比如“煮饭”指示灯亮起，显示器显示预约时间。
3. 主控电路发出加热指令，继电器K1线圈得电，触点K1-1吸合，加热器EH通电开始加热，锅内温度和压力逐渐上升。
4. 热敏电阻RT实时检测锅底温度，压力开关SP监测锅内压力，数据持续反馈给主控电路。
5. 当压力达到设定值，压力开关动作，主控电路断开继电器，停止加热，进入保压状态；当温度下降到保温点，主控电路再次驱动继电器短暂加热，维持保温温度。
6. 程序结束后，主控电路断开继电器，停止加热，显示器显示完成状态，电压力锅进入保温或待机状态，一锅香喷喷的饭就煮好了。
🛠️ 新手也能懂的常见故障排查
很多时候电压力锅出问题，对着电路图就能快速定位：
- 整机不通电、无显示：优先检查FU1是否熔断，再看电源变压器是否损坏，整流桥有没有输出电压。
- 按键没反应：检查按键是否氧化接触不良，主控电路的供电是否正常。
- 不加热：先听有没有继电器吸合的声音，如果没声音，查主控电路有没有驱动信号；如果有声音但不加热，查加热器EH是否开路，压力开关SP有没有断开。
- 煮不熟饭或烧焦饭：重点检查热敏电阻RT的阻值是否正常，压力开关是否失灵，导致加热控制不准。
💡 写在最后
电压力锅的电路本质上就是“弱电控制强电+传感器反馈+多重安全保护”的组合，既实现了智能控温、高压焖煮的便捷，也通过多重保护保证了使用安全。
看完这篇，下次家里的电压力锅出点小问题，你也能大概知道是哪里出了状况啦。
