凯翼昆仑、炫界车内保险盒取电说明

昆仑

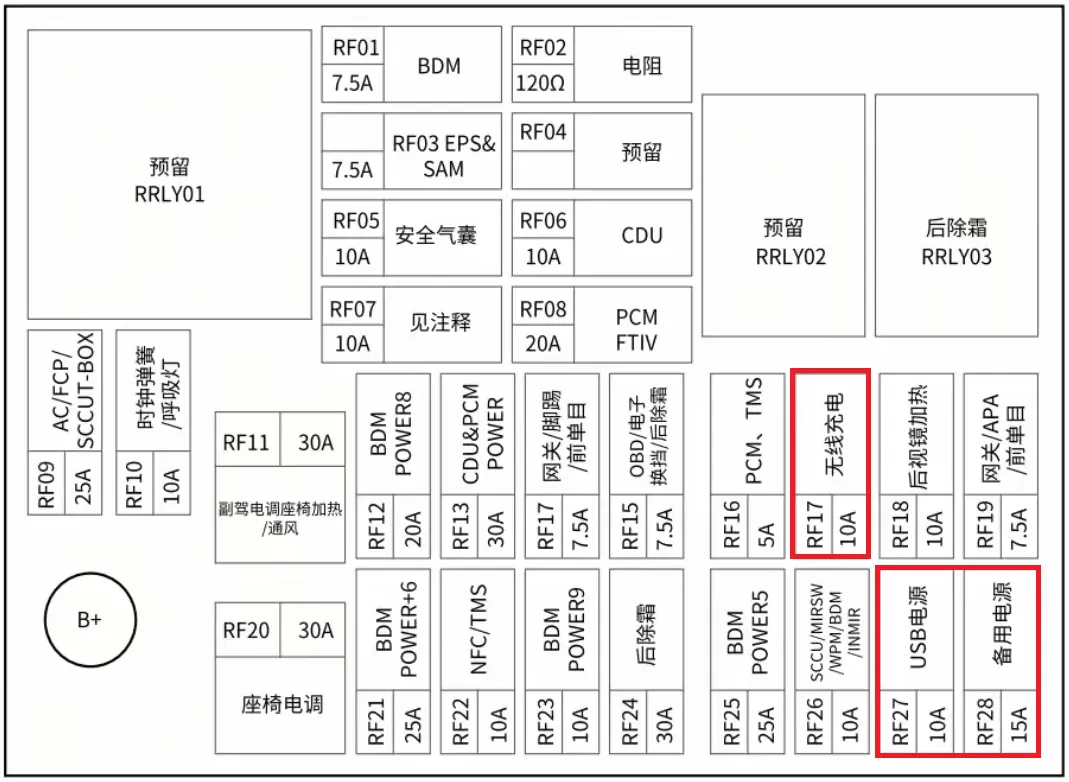

仪表台保险盒分布图如下，RF17是无线充电保险丝，RF27是USB电源保险丝，RF28是备用电源保险丝，均可作为取电选择：

炫界

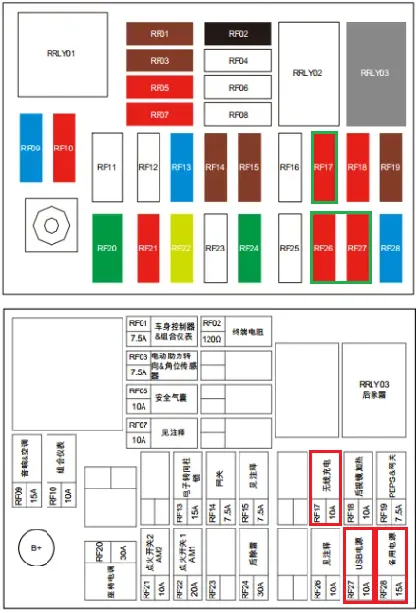

仪表台保险盒分布图如下，RF17是无线充电保险丝，RF27是USB电源

保险丝，RF28是备用电源保险丝，均可作为取电选择：

详细说明：

#	(A)	器件
RF01	7.5A	车身控制器、组合仪表
RF02	—	CAN2数据通信线(终端电阻1200)
RF03	7.5A	电动助力转向控制器、转角传感器
RF04	—	—
RF05	10A	安全气囊控制器
RF06	—	—
RF07	15A	ESP关闭开关、无碟DVD&无碟导航(车联网主机、T-BOX、空调控制器、大灯调节开关、CVT换挡机构
RF08	10A
RF09	—	无碟DVD&无碟导航(车联网主机)、空调控制器、T-BOX
RF10	—	组合仪表
RF11	15A	—
RF12	7.5A	—
RF13	7.5A	电子转向柱锁
RF14	—	中央网关
RF15	10A	诊断接口、钥匙插入、后除霜继电器、全景影像控制器、EPB开关
RF16	10A	—
RF17	7.5A	无线充电模块
RF18	30A	外后视镜加热(左、右)
RF19	10A	被动进入启动控制器、中央网关
RF20	20A	驾驶员座椅电动调节
RF21		点火开关(不带被动进入启动车型)
RF22	30A	点火开关(不带被动进入启动车型)
RF23	—	—
RF24	10A	后除霜继电器
RF25	10A	—
RF26	15A	无碟DVD&无碟导航(车联网主机)、外后视镜调节开关、车身控制器、无线充电模块、行车记录仪
RF27	—	USB充电模块
RF28	—	备用电源
RRY01	—	—
RRY02		—
RRY03		后除霜继电器

信息根据网络资料整理，仅供技术交流。具体装维服务中需根据车联网设备要求及目标车辆的说明书进行相应取电。商务合作，请加微信：
