大体积混凝土模板受力计算书

大体积混凝土模板受力计算书

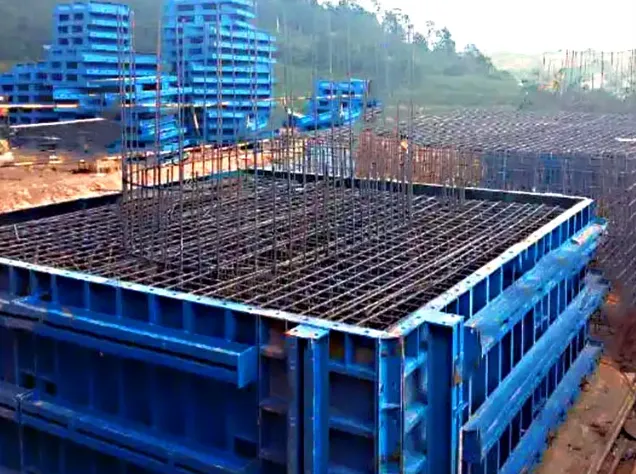

一、工程概况

A、结构类型：大体积混凝土基础——墩台；

B、几何尺寸：厚度（一次性浇筑高度）H=4.5m，长度L=16m，宽度B=8m；

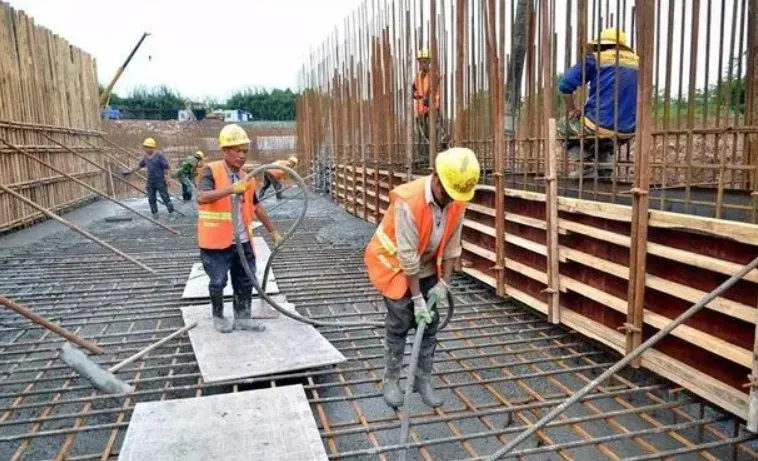

C、浇筑方式：泵送混凝土，水平分层连续浇筑；

D、设计目标：验算模板、分配梁、对拉体系的强度、刚度、稳定性；

四、面板验算（6mm厚钢面板）二、荷载统计与组合

大体积混凝土浇筑速度虽慢，但因初凝时间长、一次浇筑高度大，底部模板可能承受极高的侧压力。

1、新浇混凝土侧压力标准值（F）

按JGJ 162-2008公式，取两式较小值：

A、参数选取（大体积特色）：

容重γ_c=25kN/m³；

初凝时间t₀：大体积混凝土常掺缓凝剂，按实测或按 t₀=200/(T+15) 估算。取T=25°C，得5.0h。注：实际应通过试验确定。

外加剂修正β₁=1.2（掺有缓凝剂）

坍落度修正β₂：泵送混凝土坍落度140mm±20mm，取 β₂=1.15；

浇筑速度V：大体积混凝土控制浇筑，取1.5m/h。

B、试算：

F₁=0.22×25×5.0×1.2×1.15×1.5^1/2=46.6kN/m²；

F₂=25×4.5=112.5kN/m²；

取小值F=46.6kN/m²。

2、活荷载标准值

振捣水平荷载：Q₁=4.0kN/m²（作用在有效压头高度内）；

倾倒水平荷载：Q₂=2.0kN/m²（泵送导管布料）。

3、荷载效应组合

A、强度、稳定性验算（极限状态设计）：

q_设=1.2F+1.4(Q₁+Q₂)=1.2×46.6+1.4×(4.0+2.0)=64.32kN/m²；

B、刚度验算（正常使用极限状态）：

q_标=F=46.6kN/m²；

C、大体积混凝土侧压力分布图修正：有效压头高度 h=F/γ_c=46.6/25=1.86m。自底部向上至1.86m处为均布荷载，以上呈三角形分布。这是与其他构件计算的关键区别。

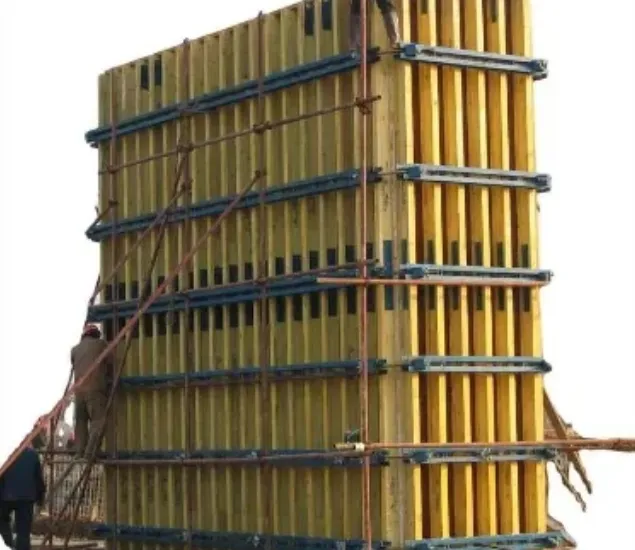

三、模板体系设计参数

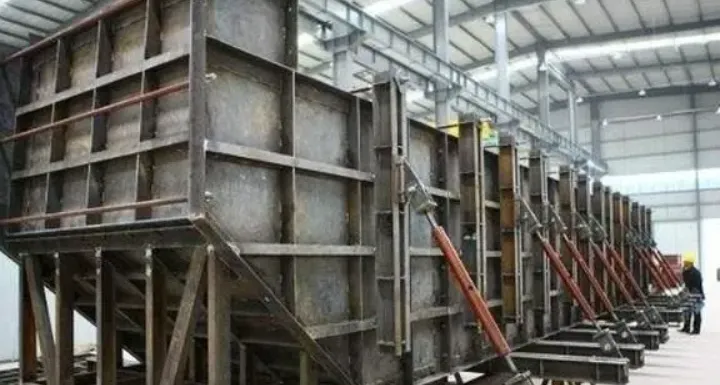

四、面板验算（6mm厚钢面板）

取1cm宽板带，按均布荷载下多跨连续梁（最不利跨中弯矩K_m=0.1）。

A、线荷载：q=0.06432×1cm=0.6432N/mm；

B、最大弯矩：

M_max=K_mql²=0.1×0.6432×300²=5788.8N∙mm；

C、截面抵抗矩：W=bh²/6=10×6²/6=60mm³；

D、强度：σ=M/W=5788.8/60=96.48MPa<215MPa（安全）；

E、挠度（按刚度荷载标准值 q_k=0.466N/mm）：

容许挠度[f]=300/400=0.75mm，f<[f]（满足）

五、竖肋验算（[10槽钢@300mm，跨度1000mm）

按承受面板传递的梯形荷载计算，为安全计按满布均布荷载简化。

A、均布线荷载：q=0.06432×300=19.3N/mm；

B、最大弯矩（简支梁）：M=ql²/8=19.3×1000²/8=2412500N∙mm；

C、抗弯验算：σ=M/W=2412500/(39.7×10³)=60.8MPa<215MPa（满足）；

D、抗剪验算：V=0.5ql=9650NV；

τ=VS/(It_w)，按[10参数近似取 τ≈V/(h_wt_w)≈9650/(100×5.3)=18.2MPa<125MPa（满足）；

E、挠度验算：q_k=0.0466×300=13.98N/mm；

f=5qkl⁴/(384EI)=5×13.98×1000⁴/(384×2.06×105×198.3×104)=0.44mm；

[f]=1000/400=2.5mm，满足要求！

六、横楞验算（双拼[14b@1000mm，跨度1500mm）

横楞承受由竖肋传递的集中荷载，可简化为均布荷载。

A、集中力：竖肋支反力 P=ql=19.3×1000=19300N；

B、简化均布线荷载：3根竖肋作用在1.5m跨度，q=3P/1500=3×19300/1500=38.6N/mm；

C、最大弯矩：M=ql²/8=38.6×1500²/8=10856250N∙mm；

D、双拼截面模量：W_双=2×87.1×10³=174200mm³；

E、强度：σ=M/W=10856250/174200=62.3MPa<215MPa（满足）；

F、挠度：按集中力验算挠度，过程略，经验算 f<1500/400=3.75mm，满足要求。

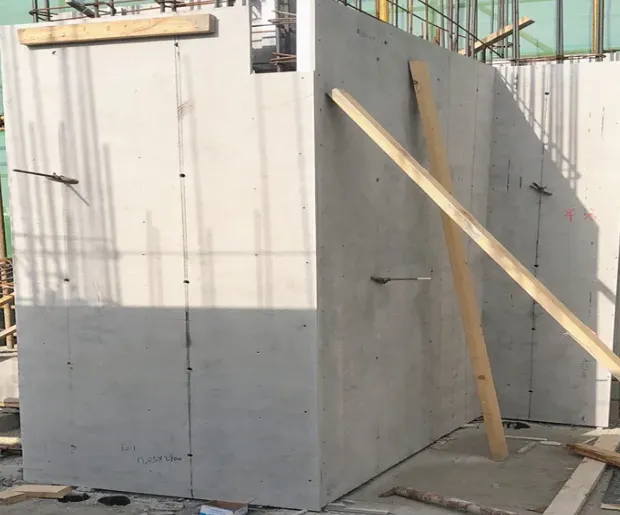

七、对拉螺栓验算（M25精轧螺纹钢）

A、单根受荷面积：A_荷=1.5m(横)×1.0m(竖)=1.5m²；

B、单根拉力：N=F×A_荷=64.32kN/m²×1.5m²=96.48kN=96480NN；

C、应力校核：σ=N/A_e=96480/491=196.5MPa；

D、结论：非常接近允许应力170MPa的1.15倍，考虑动力系数后可能不满足。需加密或加大直径。

优化方案：改为水平间距1200×竖向1000，面积1.2m²，N=77.18kN，σ=157.2MPa<170MPa（满足）

八、大体积混凝土模板工程特别说明

1、侧压力衰减考虑：

A、计算时采用了 F₁最小值，但底部在初凝前是否一直承受该压力存在风险。

B、保守做法：对高度超过3m的大体积混凝土，建议按 F₂=γ_cH复核底部3m范围内的模板，或设立多排不同间距的对拉螺栓，底部加密。

2、温度效应：

A、大体积混凝土水泥水化热大，钢模板吸热后膨胀，可能产生额外温度应力。

B、措施：计算中虽不直接量化，但在构造上要求模板拼缝严密但能微动，或设预拱度，拆模时间严格按温控指标（内外温差<25°C）控制。

3、浇筑速度V的严控：

此计算书成立的前提是 V≤1.5m/h。施工方案必须明确此限值并严格交底，擅自加快浇筑速度极易造成胀模事故。
