插件限时免费:从BIM出图到工厂加工,Revit怎样玩转风管预制的工作流?

你好，这里是BIMBOX。

在BOX举办的第三届互联网比赛，Information赛区有一个作品做的很好，介绍了风管预制加工技术，可以提高模型精度，可以提高风管从BIM出图到生产加工的工作效率，工程量可以精确到风管加工以及风管安装相关的辅材，它的范围可以应用到国内几乎所有的风管制作工厂。

所以我们就找到了作品的作者9676，希望他能把这个作品中用到的经验和技术传授给你，9676也非常愿意。

他说自己跟所有的BIMer一样，都在普通的岗位上做着平凡的工作，如果自己的经验能给别人带来帮助，少走弯路，是他的荣幸，希望未来BIM能够实现机电全专业的预制，建筑行业的数字化，不是一个坑，它只是没有填平的路，通过探索学习我们一起填平它。

于是我们一起经过几个月的筹备、录制和后期制作，向你推荐这门课，《Revit+Fabrication风管预制案例实操课》。

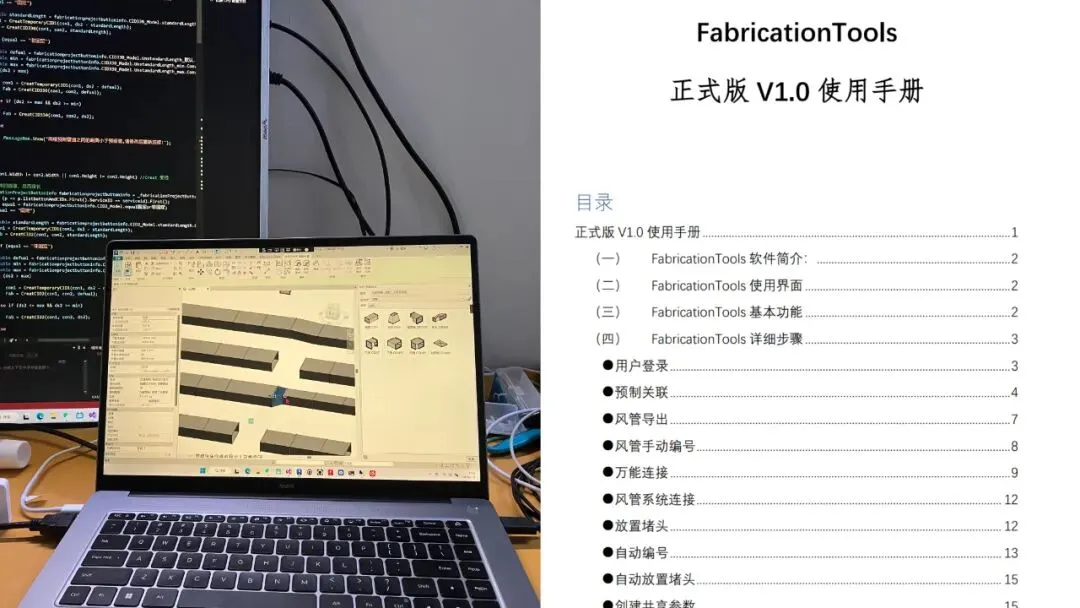

这门课程系统的讲了用Revit软件做风管预制的整个流程，是一套经过验证可行的解决方案，并且在这套解决方案的基础上，还开发了FabricationTools插件，将流程中的部分环节，封装成了插件中一个一个的按钮，让你能够快速的去应用这套解决方案。

这套插件开发了一年，已经有20多个功能，目前插件还处于免费的阶段，后续会有收费的打算，购买课程的小伙伴转发今天的文章到朋友圈，联系小编可以免费获得这个插件。

学习课程可以解决什么问题?

课程解决了风管加工厂使用传统的方式做风管分段效率比较低，并且分完管段以后，不能统计标准节和异形件的数量，不能直接导入到Camduct软件进行排料和写NC码的问题。

对于施工单位、咨询公司，实现BIM技术与风管加工相互结合，能够提高BIM模型的精度，让模型更贴合现场，提高项目管理的水平。

课程章节

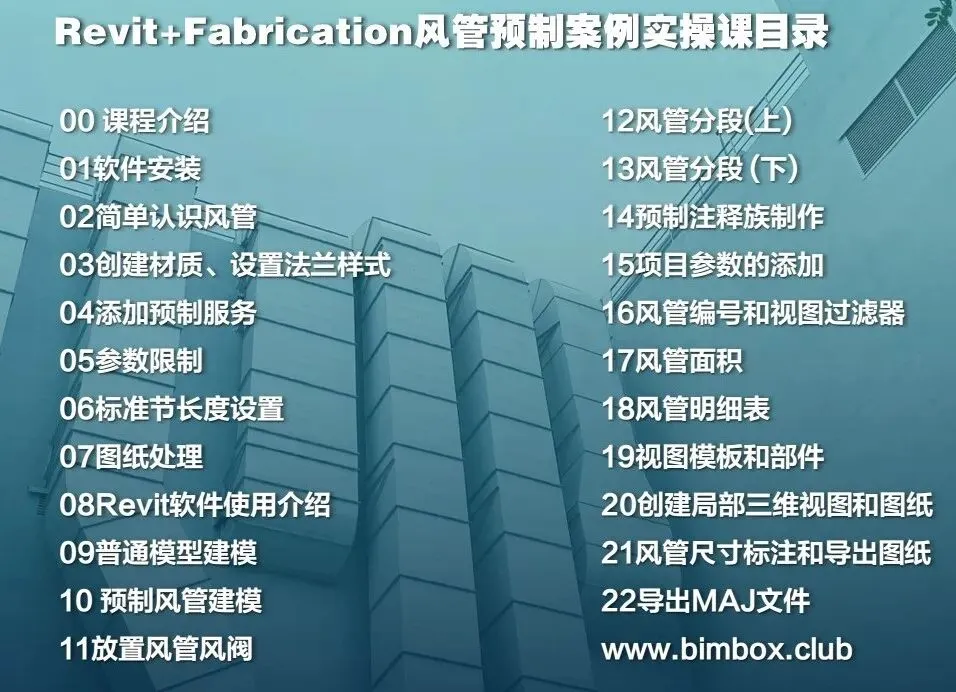

课程分为学习准备、内容包制作、风管建模、风管分段、风管编号、风管算量、风管出图、导出加工八个章节。

学习准备：介绍行业相关的背景、不同的技术路线；

内容包制作：在官方提供的内容包基础上进行修改，达到满足风管预制的最低要求；

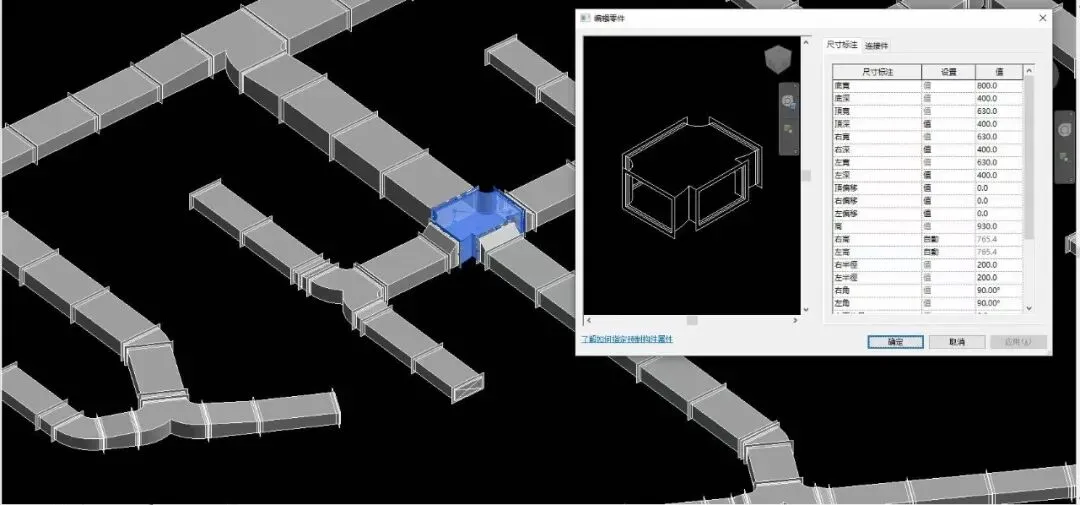

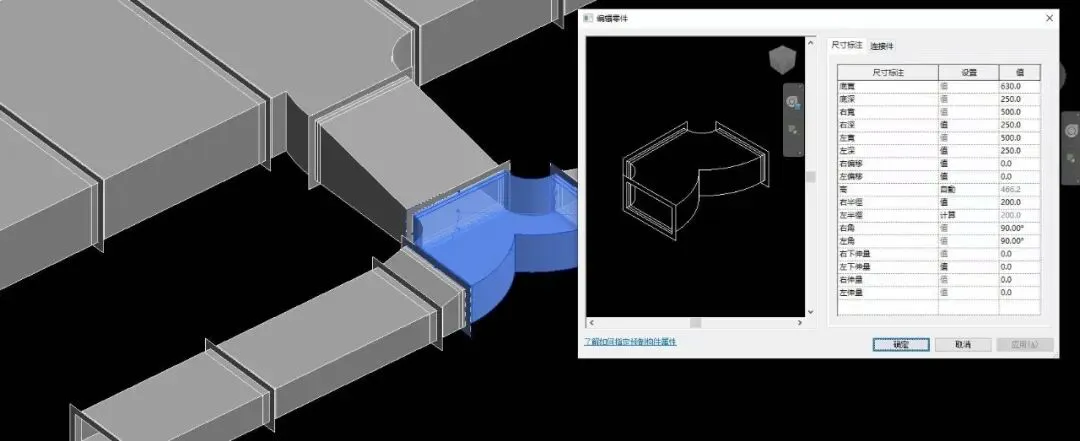

风管建模：讲述了图纸处理、Revit软件使用介绍、普通风管和预制风管建模方式，以及使用市面的橄榄山、Magicad插件快速做风管翻模；

风管分段：讲述了风管分段需要遵守的规范和原则；

风管编号：讲解预制相关注释族的制作，视图管理器的使用、以及如何进行风管编号；

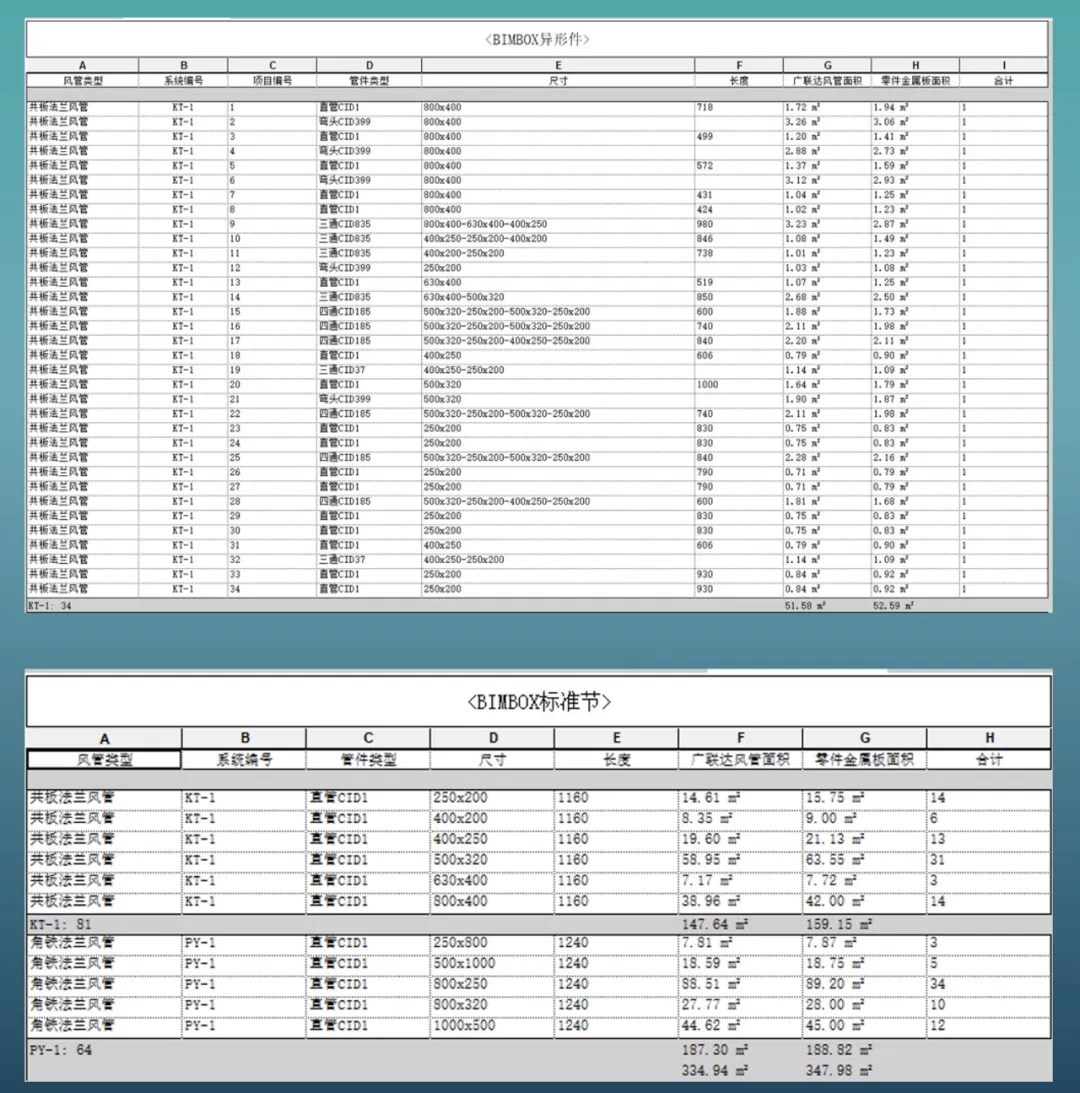

风管算量：开发了一个小插件，用来计算风管面积，得到的风管面积接近广联达安装算量软件计算的结果，使用Revit明细表统计项目中的标准节和异形件风管的数量、尺寸、面积等信息；

风管出图：讲解了创建图纸和局部三维视图，标注和导出图纸；

导出加工：将预制模型从Revit软件导出到Camduct软件进行加工前预处理；

最终成果和学习基础

课程属于应用型课程，以风管加工厂的视角，讲述从CAD图纸到Revit中，完成风管预制的整个流程，是一套系统的经验思路。

如果你是风管加工厂的小伙伴，学完这门课程以后，能够实现用Revit做风管建模、风管分段、风管编号、风管算量、风管出图、导出加工的操作。

对于这部分小伙伴，在课程学习前，即使没有Revit软件基础也没有关系，但是需要达到能用CAD软件进行风管分段的要求，这样课程学习起来就不会太吃力。

对于机电BIMer，理论上你能够熟练使用Revit软件就可以学，但是如果你有一两个项目的经验，那么学习起来将会更加的容易，不过要去应用这套解决方案中加工的环节，还是需要与风管加工厂的技术人员对接。

这套课程购买后永久有效，随到随学，可以开发票。

我们也会建立专属的微信群，作者9676也会在群里跟你一起唠嗑聊天，解决你学习中遇到的问题。可以摸鱼，可以混，但别真的菜，需要自己独当一面的时候，要让别人服气，课程内容如果在你的工作技能树里，点亮它，扫描下方二维码购买。

课程上线首月还有9676老师给大家最优的福利价格，感兴趣可以拿下，别忘了进群，购买之后有进群指导，课程资料会在群里发布。

好了有态度，有深度，这里是BIMBOX，我们下个课程见！
