源码加更02_FB_MqttClient 主功能块和状态机怎么跑

[!abstract] 这一篇完整公开 FB_MqttClient 主功能块和与状态、错误、即时发送相关的方法。它是整套客户端源码的运行中枢。

适合谁收藏

想知道 FB_MqttClient 为什么不能写成一堆 IF 的读者。
正在排查连接、重连、错误锁存和状态跳转问题的工程师。
需要复用 ST 状态机设计方法的 PLC 开发者。

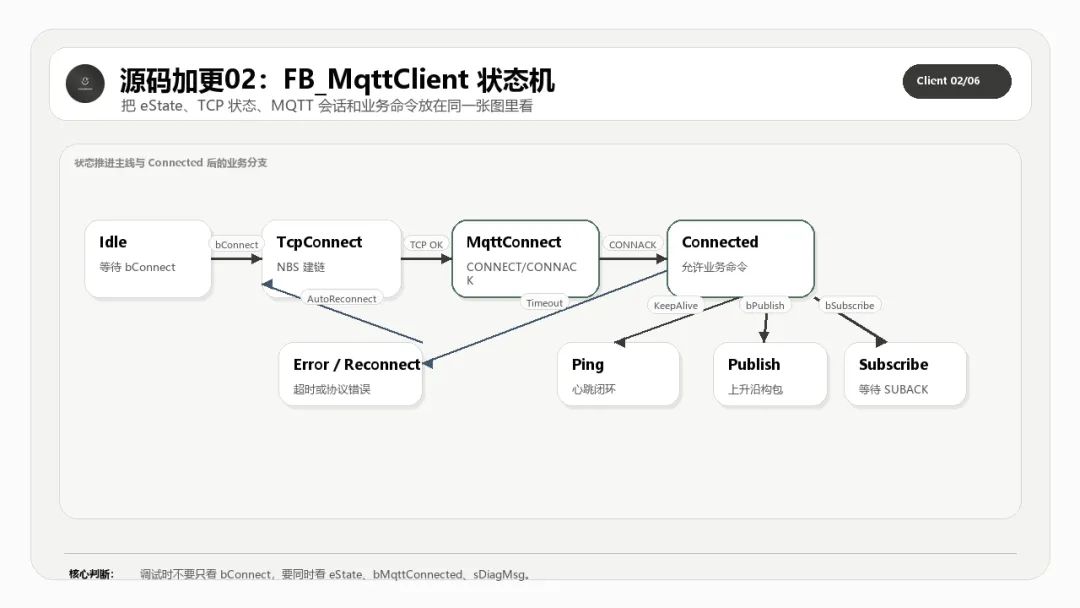

本篇核心图

读图重点：先看源码对象之间的职责边界，再看数据、状态和错误如何沿着调用链流动。源码加更不是把文件名列出来，而是把完整代码、工程意图和验证口径一起讲清楚。

先给结论

主 FB 的价值是把 TCP、MQTT 会话、出站队列、入站分发和错误诊断收敛到一个确定周期。它不是“大函数”，而是所有工程边界的调度器。

从理论到代码实现链路

MQTT 标准给的是报文类型、固定头、可变头、载荷、QoS 交互和会话语义；PLC 工程真正要解决的是周期扫描、缓冲区长度、错误锁存、在线变量、连接重入和现场可诊断性。

所以这套开源实现不能只按协议章节拆，也不能只按文件名拆。正确读法是把标准约束翻译成程序对象：入口程序负责给命令和观测点，GVL 和 DUT 定义容量与数据模型，主功能块负责调度状态机，构建方法负责出站报文，处理方法负责入站报文，辅助方法负责长度、队列、事务、主题和诊断边界。

本篇完整公开 FB_MqttClient.st 主体、TCP 外层周期调用以外的错误处理和即时发送辅助方法。

再往下一层看，这里其实有两条线同时存在。第一条是协议线：固定头、Remaining Length、PacketId、QoS、Topic、Payload 和 Reason Code 必须能按 MQTT 规则组合起来。第二条是 PLC 工程线：每个周期只能推进有限步骤，所有中间状态都要能被在线变量观察，所有错误都要能被锁存并归类，所有缓冲区长度都要在写入前被检查。

这就是源码加更必须完整公开的原因。只给几段核心片段，读者最多能看懂某个判断；把完整对象放出来，读者才能看到对象之间如何传递状态、长度、错误和诊断信息。完整源码讲解不是为了堆代码，而是为了让读者能从标准约束一路追到可运行的 ST 对象，再从现场现象反向定位到具体边界。

本篇公开的完整源码范围

序号	源码对象	讲解重点
1	`FB_MqttClient.st`	源码对象职责和验证边界
2	`M_SetError.st`	源码对象职责和验证边界
3	`M_ResetError.st`	源码对象职责和验证边界
4	`M_GetNextPacketId.st`	源码对象职责和验证边界
5	`M_ServiceImmediateTx.st`	源码对象职责和验证边界
6	`M_PrepareNextRestoreSubscription.st`	源码对象职责和验证边界

怎么读这些源码

第一遍只看对象职责：这个文件解决哪一层问题，是入口、模型、状态、构建、接收、事务，还是诊断。

第二遍看边界变量：长度、索引、PacketId、QoS、状态枚举、错误码、缓冲区水位和在线观测量。PLC 通信代码最怕的是“能跑但不可诊断”，所以每个关键对象都要问一句：现场出问题时，我能不能从它留下的变量看出原因。

第三遍再看具体语句。源码全部公开，不等于读者要从第一行顺序读到最后一行。更稳的方式是用图和表先建立地图，再回到完整代码里确认每个边界确实落地。

工程验证路径

在线观察时同时看 eState、xConnected、xError、udiLastError、发送命令和接收锁存量。状态和错误不能分开看。

本篇完整开源代码

完整代码 1：FB_MqttClient.st

这一段完整公开 FB_MqttClient.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : FB_MqttClient/// 功能      : MQTT 客户端（支持 MQTT 3.1.1 / MQTT 5.0）/// 说明      : 实现 MQTT 连接、发布、订阅、接收、心跳与重连状态机/// 编程人员  : ControlRookie/// 时间      : 2026-01-10/// 版本      : V2.1/// ======================================================================={attribute 'hide_all_locals'}FUNCTION_BLOCK FB_MqttClientVAR_INPUT    // 连接配置    bEnable                : BOOL := TRUE;                               // 功能块总使能；FALSE 时停止状态机并清空运行态    bConnect               : BOOL;                                       // 连接命令；上升沿发起连接，下降沿主动断开    sBrokerIP              : STRING := '192.168.20.222';                // Broker 的 IPv4 地址或主机地址字符串    uiPort                 : UINT := 1883;                               // Broker 提供 MQTT 服务的监听端口号    sClientID              : STRING;                                     // MQTT 客户端标识符；Broker 用它识别当前会话    sUsername              : STRING;                                     // MQTT 用户名；Broker 开启鉴权时参与 CONNECT 认证    sPassword              : STRING;                                     // MQTT 密码；Broker 开启鉴权时参与 CONNECT 认证    // 协议版本    eVersion               : E_MqttVersion := E_MqttVersion.byMqttVersion311; // 连接时使用的 MQTT 协议版本    // 连接参数    bCleanSession          : BOOL := TRUE;                               // MQTT 3.1.1 会话清理标志；TRUE 表示断线后不保留旧会话    uiKeepAlive            : UINT := 60;                                 // 客户端心跳保活周期[s]    bUseSSL                : BOOL := FALSE;                              // 是否启用 SSL；当前版本预留，未接入 TLS 传输层    bAutoReconnect         : BOOL := TRUE;                               // 异常断线后是否自动进入重连流程    uiReconnectDelay       : UINT := 5000;                               // 每次自动重连前的等待时间[ms]    // MQTT 5.0 连接属性    udiSessionExpiry       : UDINT := 0;                                 // “Broker 在你断线后，愿意帮你保留会话多久”的秒数[s]    uiReceiveMax           : UINT := 65535;                              // 客户端告诉 Broker“我最多允许同时压多少条 QoS>0 未完成消息给我”    udMaxPacketSize        : UDINT := 4096;                              // 客户端声明可接收的最大 MQTT 报文长度[byte]    bRequestResponseInfo   : BOOL := FALSE;                              // 是否请求响应信息    bRequestProblemInfo    : BOOL := TRUE;                               // 是否请求问题信息    // 遗嘱消息    bWillFlag              : BOOL := FALSE;                              // 是否启用遗嘱消息；异常掉线时由 Broker 代发    bWillRetain            : BOOL := FALSE;                              // 遗嘱消息是否以 Retain 方式保留    eWillQoS               : E_MqttQoS := E_MqttQoS.byQoS0;             // 遗嘱消息 QoS 等级    sWillTopic             : STRING(GVL_Mqtt.cnMaxTopicLen);             // 遗嘱消息发布主题    sWillMessage           : STRING(GVL_Mqtt.cnMaxPayloadSize);          // 遗嘱消息载荷文本    // 发布参数    bPublish               : BOOL := FALSE;                              // 发布命令；上升沿发送一条消息    sPubTopic              : STRING(GVL_Mqtt.cnMaxTopicLen) := 'CodeSys'; // 发布主题    sPubPayload            : STRING(GVL_Mqtt.cnMaxPayloadSize) := 'This is CodeSys'; // 发布载荷    ePubQoS                : E_MqttQoS;                                  // 发布消息 QoS 等级    bPubRetain             : BOOL;                                       // 发布消息 Retain 标志    // 订阅参数    bSubscribe             : BOOL := FALSE;                              // 订阅命令；上升沿发送一次订阅请求    sSubTopic              : STRING(GVL_Mqtt.cnMaxTopicLen) := 'CodeSys'; // 订阅主题过滤器    eSubQoS                : E_MqttQoS;                                  // 订阅请求期望的最大 QoS 等级    udiSubscriptionId      : UDINT;                                      // MQTT 5.0 订阅标识符；大于 0 时随 SUBSCRIBE 一起发送    bUnsubscribe           : BOOL;                                       // 取消订阅命令；上升沿发送一次取消订阅请求    sUnsubTopic            : STRING(GVL_Mqtt.cnMaxTopicLen) := 'CodeSys'; // 取消订阅使用的主题过滤器END_VARVAR_OUTPUT    // 状态信息    eState                 : E_MqttState;                                // 客户端当前状态机状态    bIsConnected           : BOOL;                                       // TCP 层连接状态    bMqttConnected         : BOOL;                                       // MQTT 会话连接状态；收到有效 CONNACK 后置位    bError                 : BOOL;                                       // 错误标志；最近一次流程失败后置位    eErrorID               : NBS.ERROR;                                  // 当前错误码    sDiagMsg               : STRING;                                     // 当前诊断信息文本    // 订阅列表管理    aSubscriptions         : ARRAY[1..GVL_Mqtt.cnMaxSubscriptions] OF ST_MqttSubscription; // 订阅列表    uiSubscriptionCount    : UINT := 0;                                  // 当前仍由客户端本地订阅表维护的有效主题数量    // 接收消息    sRecTopic              : STRING(GVL_Mqtt.cnMaxTopicLen);              // 最新接收主题    sRecPayload            : STRING(GVL_Mqtt.cnMaxPayloadSize);           // 最新接收载荷    aRecTopicList          : ARRAY[0..GVL_Mqtt.cnMaxHistory] OF STRING(GVL_Mqtt.cnMaxTopicLen); // 接收主题历史    aRecPayloadList        : ARRAY[0..GVL_Mqtt.cnMaxHistory] OF STRING(GVL_Mqtt.cnMaxPayloadSize); // 接收载荷历史    byReceivedQoS          : BYTE;                                        // 最新接收消息 QoS    bReceivedRetain        : BOOL;                                        // 最新接收消息保留标志END_VARVAR    rtrigConnect          : R_TRIG;                                      // 连接命令上升沿检测    ftrigConnect          : F_TRIG;                                      // 连接命令下降沿检测    rtrigPublish          : R_TRIG;                                      // 发布命令上升沿检测    rtrigSubscribe        : R_TRIG;                                      // 订阅命令上升沿检测    rtrigUnsubscribe      : R_TRIG;                                      // 取消订阅命令上升沿检测    // 超时计时    tTimeout                : TIME;                                       // 当前状态机这一步允许等待多久后判定超时[ms]    tonTimer                : TON;                                        // 跟踪当前状态等待是否超时的主定时器    tonKeepAlive            : TON;                                        // 跟踪“多久没和 Broker 交互，需要发心跳”的保活定时器    tonReconnect            : TON;                                        // 断线后进入下一次自动重连前的等待定时器    eLastState              : E_MqttState;                                // 上一周期状态    // TCP连接对象    fbTcpClient              : NBS.TCP_Client;                             // TCP 客户端实例    fbTcpRead                : NBS.TCP_Read;                               // TCP 读取实例    fbTcpWrite               : NBS.TCP_Write;                              // TCP 写入实例    hConnection              : NBS.CAA.HANDLE;                             // TCP 连接句柄    stIP                     : NBS.IP_ADDR;                                // Broker 地址结构；用于把字符串 IP 交给 NBS TCP_Client    bTcpConnect              : BOOL;                                       // TCP 连接使能标志    bTcpRead                 : BOOL;                                       // TCP 读取使能标志    bTcpWrite                : BOOL;                                       // TCP 写入使能标志    bWriteDoneLatched        : BOOL;                                       // TCP 写入完成锁存标志    bHasRead                 : BOOL;                                       // 本周期已读取完成标志    bHasWritten              : BOOL;                                       // 本周期已写入完成标志    udiBytesRead             : UDINT;                                      // 本次实际从 TCP 连接读取的字节数[byte]    aTxBuf                   : ARRAY[0..GVL_Mqtt.cnSendBufferSize - 1] OF BYTE; // 发送缓冲区    aRxBuf                   : ARRAY[0..GVL_Mqtt.cnRecvBufferSize - 1] OF BYTE; // 接收缓冲区    uiTxLength               : UINT;                                       // 当前发送缓冲区内待发报文长度[byte]    uiRxLength               : UINT;                                       // 当前接收缓冲区内已缓存报文长度[byte]    // 系统时间    stTimeZone               : Util.TimeZone := (iBias := 480);            // 本地时间换算使用的时区偏移配置[min]    uliSysTime               : ULINT;                                      // 当前本地系统时间戳[ms]    // MQTT协议相关    bDup                     : BOOL;                                       // DUP 重发标志    uiPacketId               : UINT := 1;                                 // 本客户端下一次准备分配出去的 Packet Identifier    uiQoS2PacketId           : UINT;                                       // 当前 QoS2 四步握手流程里正在跟踪的 Packet Identifier    uiExpectedPacketId       : UINT;                                       // 状态机此刻要求服务器回包时必须匹配的 Packet Identifier    byExpectedMsgType        : BYTE;                                       // 当前期待的报文类型    xWaitingForAck           : BOOL;                                       // 等待通用 ACK 标志    xWaitingForSubAck        : BOOL;                                       // 等待 SUBACK 标志    xWaitingForUnsubAck      : BOOL;                                       // 等待 UNSUBACK 标志    bPingPending             : BOOL;                                       // 心跳响应等待标志    uiSendQuota              : UINT := GVL_Mqtt.cnDefaultReceiveMax;       // MQTT 5.0 下服务器还允许我们继续发送多少条 QoS>0 未完成消息    uiInflightCount          : UINT;                                       // 当前仍在等待 ACK / PUBREC / PUBCOMP 的出站 QoS>0 消息数量    uiTopicAliasCount        : UINT;                                       // 当前本地主题别名表中已登记的有效条目数量    uiNextTopicAlias         : UINT := 1;                                  // 下一个发送主题别名    uiPendingSubPacketId     : UINT;                                       // 当前这次 SUBSCRIBE 请求发出去后等待 SUBACK 的 Packet Identifier    uiPendingUnsubPacketId   : UINT;                                       // 当前这次 UNSUBSCRIBE 请求发出去后等待 UNSUBACK 的 Packet Identifier    uiRetryInflightIndex     : UINT;                                       // 下个扫描周期需要优先重发的在途消息槽位索引    uiRxInFlightQosCount     : UINT;                                       // 接收侧尚未完成握手闭环的 QoS>0 入站消息数量    sActiveSubTopic          : STRING(GVL_Mqtt.cnMaxTopicLen);             // 当前这次准备发送或等待 SUBACK 的订阅主题过滤器    eActiveSubQoS            : E_MqttQoS;                                  // 当前这次准备发送或等待 SUBACK 的订阅 QoS 等级    udiActiveSubscriptionId  : UDINT;                                      // 当前这次准备发送或等待 SUBACK 的 MQTT 5.0 订阅标识符    bActiveSubscribeRestore  : BOOL;                                       // 当前这次订阅请求是否由断线后的自动补订流程触发    bRestoreSubscriptions    : BOOL;                                       // 当前连接建立后是否还有本地订阅表需要自动补订    uiRestoreSubscriptionIndex : UINT;                                     // 自动补订流程当前已经扫描到的订阅表槽位索引    xPendingImmediateTx      : BOOL;                                       // 接收路径即时回包待发送标志    xImmediateTxActive       : BOOL;                                       // 即时回包发送过程激活标志    aInflight                : ARRAY[1..GVL_Mqtt.cnMaxInflight] OF ST_MqttInflightMessage; // 出站在途队列    aTopicAlias              : ARRAY[1..GVL_Mqtt.cnMaxTopicAlias] OF ST_MqttTopicAlias; // 主题别名表    aRxQoS2PacketIds         : ARRAY[1..GVL_Mqtt.cnMaxInflight] OF UINT;   // 入站 QoS2 去重表    // 事件标志    xConnectedEvent          : BOOL;                                       // 连接成功事件    xDisconnectedEvent       : BOOL;                                       // 断开连接事件    xSubscribedEvent         : BOOL;                                       // 订阅成功事件    xUnsubscribedEvent       : BOOL;                                       // 取消订阅成功事件    xPublishedEvent          : BOOL;                                       // 发布成功事件    bMessageReceived         : BOOL;                                       // 本周期收到一条有效应用消息事件    // 统计信息    uiMessagesSent           : UDINT;                                      // 已发送消息数量    uiMessagesReceived       : UDINT;                                      // 已接收消息数量    dtLastMessageTime        : DATE_AND_TIME;                              // 最近一次成功收发 MQTT 报文的本地时间戳    // 重连管理    uiReconnectAttempts      : UINT := 0;                                  // 当前这轮断线恢复过程中已经尝试了多少次自动重连    uiMaxReconnectAttempts   : UINT := 10;                                 // 当前这轮断线恢复最多允许尝试多少次自动重连    // MQTT 5.0 服务器属性（CONNACK解析后存储）    uiServerReceiveMax       : UINT := 65535;                              // Broker 在 CONNACK 中告诉我们“你最多只能同时挂多少条 QoS>0 未确认消息”    byServerMaxQoS           : BYTE := 2;                                  // Broker 明确允许本客户端发送/接收的最高 QoS 等级    bServerRetainAvailable   : BOOL := TRUE;                               // 服务端是否支持保留消息    udServerMaxPacketSize    : UDINT := GVL_Mqtt.cnMaxPacketSize;          // 服务端允许客户端发送的最大 MQTT 报文长度[byte]    uiServerTopicAliasMax    : UINT := 0;                                  // Broker 允许客户端在出站报文中使用的最大主题别名编号    bServerWildcardSubAvail  : BOOL := TRUE;                               // 服务端是否支持通配符订阅    bServerSubIdAvail        : BOOL := TRUE;                               // 服务端是否支持订阅标识符    bServerSharedSubAvail    : BOOL := TRUE;                               // 服务端是否支持共享订阅END_VAR// === IMPLEMENTATION ===/// 当总使能撤销时，状态机不再继续跑任何 MQTT 业务流程。/// 这里采用“软停机”策略：先根据当前连接态切到断开路径，再清空运行态缓存与事件标志。IF NOT bEnable AND (eState <> E_MqttState.iDisconnected) THEN    IF bMqttConnected AND bIsConnected THEN        eState := E_MqttState.iDisconnect;    END_IF    IF NOT bMqttConnected AND bIsConnected THEN        eState := E_MqttState.iTcpDisconnect;    END_IF    tTimeout := T#0S;    xConnectedEvent := FALSE;    xDisconnectedEvent := FALSE;    xSubscribedEvent := FALSE;    xPublishedEvent := FALSE;    uiMessagesSent := 0;    uiMessagesReceived := 0;    uiPacketId := 0;    uiQoS2PacketId := 0;    uiExpectedPacketId := 0;    uiPendingSubPacketId := 0;    uiPendingUnsubPacketId := 0;    byExpectedMsgType := 0;    xWaitingForAck := FALSE;    xWaitingForSubAck := FALSE;    xWaitingForUnsubAck := FALSE;    bPingPending := FALSE;    xImmediateTxActive := FALSE;    uiRetryInflightIndex := 0;    sActiveSubTopic := '';    eActiveSubQoS := E_MqttQoS.byQoS0;    udiActiveSubscriptionId := 0;    bActiveSubscribeRestore := FALSE;    bRestoreSubscriptions := FALSE;    uiRestoreSubscriptionIndex := 0;    M_InflightClear();    M_TopicAliasClear();    M_SubListClear();    THIS^.M_ResetError();    RETURN;END_IF/// 系统时间stTimeZone.iBias := 480;uliSysTime := GetLocalDateTime(tzTimeZone := stTimeZone);/// 边沿检测rtrigConnect(CLK := bConnect);ftrigConnect(CLK := bConnect);rtrigPublish(CLK := bPublish);rtrigSubscribe(CLK := bSubscribe);rtrigUnsubscribe(CLK := bUnsubscribe);/// 清除单次事件标志xConnectedEvent := FALSE;xDisconnectedEvent := FALSE;xSubscribedEvent := FALSE;xUnsubscribedEvent := FALSE;xPublishedEvent := FALSE;bMessageReceived := FALSE;/// 核心状态机/// 设计原则：/// 1. 发送类状态只负责“组包 + 发包 + 设置等待条件”。/// 2. 等待类状态只负责“读包 + 校验回应 + 超时保护”。/// 3. 所有入站高优先级 ACK 都先走 M_ServiceImmediateTx，避免 QoS1 / QoS2 握手被主状态机阻塞。CASE eState OF    //=======================================================================    // 禁用状态    //=======================================================================    E_MqttState.iDisconnected:        // 新一轮连接启动前，只在 connect 上升沿时清理本轮运行缓存。        IF rtrigConnect.Q THEN            uiRxLength := 0;            uiTxLength := 0;            uiReconnectAttempts := 0;            tonReconnect(IN := FALSE);        END_IF        bTcpRead := FALSE;        bTcpWrite := FALSE;        // 手动连接或自动重连都会从这里重新进入 TCP 建链。        IF rtrigConnect.Q OR (bAutoReconnect AND (uiReconnectAttempts > 0)) THEN            IF sBrokerIP <> '' AND sClientID <> '' THEN                bError := FALSE;                eErrorID := TO_INT(E_ReasonCode.uiErrNoError);                sDiagMsg := '';                eState := E_MqttState.iTcpConnect;            ELSE                M_SetError(TO_UINT(E_ReasonCode.uiErrInvalidParameter), 'Invalid IP or ClientId');            END_IF        END_IF    //=======================================================================    // TCP连接中    //=======================================================================    E_MqttState.iTcpConnect:        // TCP 层一旦连通，后续就切到 MQTT CONNECT 报文握手。        bTcpConnect := TRUE;        IF bIsConnected AND hConnection <> 0 THEN            eState := E_MqttState.iConnect;        ELSIF fbTcpClient.xError THEN            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpConnectFailed), CONCAT('TCP error: ', INT_TO_STRING(fbTcpClient.eError)));            eState := E_MqttState.iTcpDisconnect;        ELSE            tTimeout := T#5S;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'TcpConnect timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 发送MQTT CONNECT报文    //=======================================================================    E_MqttState.iConnect:        // 这里只负责发出 CONNECT；真正判定是否接入成功要等 CONNACK。        IF NOT bHasWritten THEN            IF NOT M_BuildConnectPacket() THEN                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF        IF eState = E_MqttState.iConnect THEN            bTcpWrite := TRUE;        END_IF        IF (eState = E_MqttState.iConnect) AND bHasWritten THEN            bTcpWrite := FALSE;            xWaitingForAck := TRUE;            byExpectedMsgType := E_MqttPacketType.byConnAck;            eState := E_MqttState.iConnAck;        ELSIF (eState = E_MqttState.iConnect) AND fbTcpWrite.xError THEN            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), CONCAT('Send error: ', INT_TO_STRING(fbTcpWrite.eError)));            eState := E_MqttState.iTcpDisconnect;        ELSIF eState = E_MqttState.iConnect THEN            tTimeout := T#2S;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'MQTT connection timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 等待CONNACK响应    //=======================================================================    E_MqttState.iConnAck:        // CONNECT 发出后，必须等服务端回 CONNACK 才能视为 MQTT 会话建立成功。        tTimeout := T#2S;        IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN            tTimeout := T#0S;            IF M_HandleConnAck() THEN                xConnectedEvent := TRUE;                tonKeepAlive(IN := FALSE);                uiReconnectAttempts := 0;                eState := E_MqttState.iConnected;            ELSE                M_SetError(TO_UINT(E_ReasonCode.uiErrConnAckRefused), sDiagMsg);                eState := E_MqttState.iTcpDisconnect;            END_IF        ELSIF fbTcpRead.xError THEN            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpReceiveFailed), CONCAT('Receive error: ', INT_TO_STRING(fbTcpRead.eError)));            eState := E_MqttState.iTcpDisconnect;        ELSIF tonTimer.Q THEN            M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'ConnAck timeout');            eState := E_MqttState.iTcpDisconnect;        END_IF    //=======================================================================    // 已连接状态    //=======================================================================    E_MqttState.iConnected:        // 已连接态是主调度中心：        // 1. 先处理 TCP 异常。        // 2. 再优先发送接收路径里积压的即时 ACK。        // 3. 然后读入站报文、检查在途超时、处理心跳、自动补订、发布/订阅命令。        IF NOT bIsConnected THEN            M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'TCP disconnected');            eState := E_MqttState.iTcpDisconnect;        END_IF        IF eState = E_MqttState.iConnected THEN            IF NOT M_ServiceImmediateTx() THEN                // 即时 ACK 发送期间暂停普通收发与状态迁移。            ELSE                tTimeout := T#0S;            END_IF        END_IF        IF (eState = E_MqttState.iConnected) AND (NOT xPendingImmediateTx) THEN            IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN                tonKeepAlive(IN := FALSE);                M_ProcessPendingFrames();            END_IF        END_IF        IF (eState = E_MqttState.iConnected) AND (NOT xPendingImmediateTx) THEN            uiRetryInflightIndex := M_InflightCheckTimeout();            // 出站 QoS1 / QoS2 超时后，不直接在原地重发，而是切回对应发送状态统一走组包流程。            IF uiRetryInflightIndex > 0 THEN                CASE aInflight[uiRetryInflightIndex].eState OF                    E_MqttInflightState.iPublishSent:                        ePubQoS := aInflight[uiRetryInflightIndex].eQoS;                        eState := E_MqttState.iPublish;                    E_MqttInflightState.iPubRelSent:                        uiQoS2PacketId := aInflight[uiRetryInflightIndex].uiPacketId;                        eState := E_MqttState.iPubRel;                ELSE                        uiRetryInflightIndex := 0;                END_CASE            END_IF            IF tonKeepAlive.Q THEN                tonKeepAlive(IN := FALSE);                eState := E_MqttState.iPingReq;            END_IF            IF (eState = E_MqttState.iConnected) AND bRestoreSubscriptions AND NOT xWaitingForAck AND NOT xWaitingForSubAck AND NOT xWaitingForUnsubAck AND NOT bPingPending THEN                // 自动补订逐条推进，避免一次性并发多条 SUBSCRIBE 让状态机失去“单等待点”。                IF M_PrepareNextRestoreSubscription() THEN                    tonKeepAlive(IN := FALSE);                    eState := E_MqttState.iSubscribe;                ELSE                    bRestoreSubscriptions := FALSE;                    uiRestoreSubscriptionIndex := 0;                END_IF            END_IF            IF (eState = E_MqttState.iConnected) AND rtrigPublish.Q AND NOT xWaitingForAck AND NOT xWaitingForSubAck AND NOT xWaitingForUnsubAck AND NOT bPingPending THEN                tonKeepAlive(IN := FALSE);                uiRetryInflightIndex := 0;                eState := E_MqttState.iPublish;            END_IF            IF (eState = E_MqttState.iConnected) AND rtrigSubscribe.Q AND NOT xWaitingForAck AND NOT xWaitingForSubAck AND NOT xWaitingForUnsubAck AND NOT bPingPending THEN                tonKeepAlive(IN := FALSE);                sActiveSubTopic := sSubTopic;                eActiveSubQoS := eSubQoS;                udiActiveSubscriptionId := udiSubscriptionId;                bActiveSubscribeRestore := FALSE;                eState := E_MqttState.iSubscribe;            END_IF            IF (eState = E_MqttState.iConnected) AND rtrigUnsubscribe.Q AND NOT xWaitingForAck AND NOT xWaitingForSubAck AND NOT xWaitingForUnsubAck AND NOT bPingPending THEN                tonKeepAlive(IN := FALSE);                eState := E_MqttState.iUnsubscribe;            END_IF            IF (eState = E_MqttState.iConnected) AND ftrigConnect.Q THEN                eState := E_MqttState.iDisconnect;            END_IF        END_IF    //=======================================================================    // 心跳请求    //=======================================================================    E_MqttState.iPingReq:        // 保活超时后主动发 PINGREQ，下一状态等待 PINGRESP。        IF NOT bHasWritten THEN            IF NOT M_BuildPingReqPacket() THEN                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF        IF eState = E_MqttState.iPingReq THEN            bTcpWrite := TRUE;        END_IF        IF (eState = E_MqttState.iPingReq) AND bHasWritten THEN            bTcpWrite := FALSE;            bPingPending := TRUE;            eState := E_MqttState.iPingResp;        ELSIF (eState = E_MqttState.iPingReq) AND fbTcpWrite.xError THEN            bTcpWrite := FALSE;            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), 'PingReq send failed');            eState := E_MqttState.iTcpDisconnect;        ELSIF eState = E_MqttState.iPingReq THEN            tTimeout := T#2S;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'PingReq timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    E_MqttState.iPingResp:        // 即使在等 PINGRESP，也要允许接收路径先把 QoS ACK 及时回出去。        IF NOT M_ServiceImmediateTx() THEN            // 等待即时 ACK 发完后再继续等待 PINGRESP。        ELSIF eState = E_MqttState.iPingResp THEN            tTimeout := T#2S;            IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN                IF M_ProcessPendingFrames() AND NOT bPingPending THEN                    tTimeout := T#0S;                    eState := E_MqttState.iConnected;                END_IF            ELSIF fbTcpRead.xError THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTcpReceiveFailed), 'PingResp receive failed');                eState := E_MqttState.iTcpDisconnect;            ELSIF tonTimer.Q THEN                bPingPending := FALSE;                M_SetError(TO_UINT(E_ReasonCode.uiErrKeepAliveTimeout), 'PingResp timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 发布消息    //=======================================================================    E_MqttState.iPublish:        // Publish 统一支持正常发送与超时重发；是否进入等待 ACK 由 QoS 决定。        IF NOT bHasWritten THEN            IF NOT M_BuildPublishPacket() THEN                IF NOT bError THEN                    M_SetError(TO_UINT(E_ReasonCode.uiErrInvalidParameter), 'Build publish packet failed');                END_IF                uiRetryInflightIndex := 0;                eState := E_MqttState.iConnected;            END_IF        END_IF        IF eState = E_MqttState.iPublish THEN            bTcpWrite := TRUE;        END_IF        IF (eState = E_MqttState.iPublish) AND bHasWritten THEN            bTcpWrite := FALSE;            uiMessagesSent := uiMessagesSent + 1;            dtLastMessageTime := ULINT_TO_DT(uliSysTime / 1000);            CASE ePubQoS OF                E_MqttQoS.byQoS0:                    xPublishedEvent := TRUE;                    eState := E_MqttState.iConnected;                    uiRetryInflightIndex := 0;                E_MqttQoS.byQoS1:                    xWaitingForAck := TRUE;                    byExpectedMsgType := E_MqttPacketType.byPubAck;                    eState := E_MqttState.iPubAck;                E_MqttQoS.byQoS2:                    xWaitingForAck := TRUE;                    byExpectedMsgType := E_MqttPacketType.byPubRec;                    eState := E_MqttState.iPubRec;            ELSE                M_SetError(TO_UINT(E_ReasonCode.uiErrInvalidParameter), 'Invalid QoS level');                eState := E_MqttState.iConnected;            END_CASE        ELSIF (eState = E_MqttState.iPublish) AND fbTcpWrite.xError THEN            bTcpWrite := FALSE;            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), 'Publish send failed');            eState := E_MqttState.iTcpDisconnect;        ELSIF eState = E_MqttState.iPublish THEN            tTimeout := GVL_Mqtt.cnPublishTimeout;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'MQTT Publish timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 等待PUBACK (QoS 1)    //=======================================================================    E_MqttState.iPubAck:        // QoS1 闭环：等待 PUBACK。        IF NOT M_ServiceImmediateTx() THEN            // 等待入站 ACK 响应先发完。        ELSIF eState = E_MqttState.iPubAck THEN            tTimeout := T#2S;            IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN                tTimeout := T#0S;                IF M_ProcessPendingFrames() AND NOT xWaitingForAck THEN                    tTimeout := T#0S;                    eState := E_MqttState.iConnected;                END_IF            ELSIF fbTcpRead.xError THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTcpReceiveFailed), CONCAT('Receive error: ', INT_TO_STRING(fbTcpRead.eError)));                eState := E_MqttState.iTcpDisconnect;            ELSIF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'PubAck timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 发布收到 (QoS 2 - 步骤1)    //=======================================================================    E_MqttState.iPubRec:        // QoS2 第一步：等待 Broker 对 PUBLISH 的 PUBREC。        IF NOT M_ServiceImmediateTx() THEN            // 等待入站 ACK 响应先发完。        ELSIF eState = E_MqttState.iPubRec THEN            tTimeout := T#2S;            IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN                tTimeout := T#0S;                IF M_ProcessPendingFrames() AND NOT xWaitingForAck THEN                    tTimeout := T#0S;                    eState := E_MqttState.iPubRel;                END_IF            ELSIF fbTcpRead.xError THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTcpReceiveFailed), CONCAT('Receive error: ', INT_TO_STRING(fbTcpRead.eError)));                eState := E_MqttState.iTcpDisconnect;            ELSIF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'PubRec timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 发布释放 (QoS 2 - 步骤2)    //=======================================================================    E_MqttState.iPubRel:        // QoS2 第二步：收到 PUBREC 后发 PUBREL。        IF NOT bHasWritten THEN            IF NOT M_BuildPubRelPacket() THEN                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF        IF eState = E_MqttState.iPubRel THEN            bTcpWrite := TRUE;        END_IF        IF (eState = E_MqttState.iPubRel) AND bHasWritten THEN            bTcpWrite := FALSE;            xWaitingForAck := TRUE;            byExpectedMsgType := E_MqttPacketType.byPubComp;            M_InflightUpdateState(                uiPacketId := uiQoS2PacketId,                eNewState := E_MqttInflightState.iPubRelSent);            eState := E_MqttState.iPubComp;        ELSIF (eState = E_MqttState.iPubRel) AND fbTcpWrite.xError THEN            bTcpWrite := FALSE;            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), 'PubRel send failed');            eState := E_MqttState.iTcpDisconnect;        ELSIF eState = E_MqttState.iPubRel THEN            tTimeout := T#2S;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'MQTT PubRel timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // QoS 2 消息发布完成 (QoS 2 - 步骤3)    //=======================================================================    E_MqttState.iPubComp:        // QoS2 第三步：等待 Broker 最终回 PUBCOMP。        IF NOT M_ServiceImmediateTx() THEN            // 等待入站 ACK 响应先发完。        ELSIF eState = E_MqttState.iPubComp THEN            tTimeout := T#2S;            IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN                tTimeout := T#0S;                IF M_ProcessPendingFrames() AND NOT xWaitingForAck THEN                    tTimeout := T#0S;                    eState := E_MqttState.iConnected;                END_IF            ELSIF fbTcpRead.xError THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTcpReceiveFailed), CONCAT('Receive error: ', INT_TO_STRING(fbTcpRead.eError)));                eState := E_MqttState.iTcpDisconnect;            ELSIF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'PubComp timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 客户端订阅请求    //=======================================================================    E_MqttState.iSubscribe:        // 订阅既可能来自外部触发，也可能来自断线重连后的自动补订。        IF NOT bHasWritten THEN            IF NOT M_BuildSubscribePacket() THEN                IF bActiveSubscribeRestore THEN                    bRestoreSubscriptions := FALSE;                    uiRestoreSubscriptionIndex := 0;                END_IF                sActiveSubTopic := '';                eActiveSubQoS := E_MqttQoS.byQoS0;                udiActiveSubscriptionId := 0;                bActiveSubscribeRestore := FALSE;                eState := E_MqttState.iConnected;            END_IF        END_IF        IF eState = E_MqttState.iSubscribe THEN            bTcpWrite := TRUE;        END_IF        IF (eState = E_MqttState.iSubscribe) AND bHasWritten THEN            bTcpWrite := FALSE;            xWaitingForSubAck := TRUE;            byExpectedMsgType := E_MqttPacketType.bySubAck;            eState := E_MqttState.iSubAck;        ELSIF (eState = E_MqttState.iSubscribe) AND fbTcpWrite.xError THEN            bTcpWrite := FALSE;            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), 'Subscribe send failed');            eState := E_MqttState.iTcpDisconnect;        ELSIF eState = E_MqttState.iSubscribe THEN            tTimeout := T#2S;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'MQTT Subscribe timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    E_MqttState.iSubAck:        IF NOT M_ServiceImmediateTx() THEN            // 等待入站 ACK 响应先发完。        ELSIF eState = E_MqttState.iSubAck THEN            tTimeout := T#2S;            IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN                IF M_ProcessPendingFrames() AND NOT xWaitingForSubAck THEN                    tTimeout := T#0S;                    eState := E_MqttState.iConnected;                END_IF            ELSIF fbTcpRead.xError THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTcpReceiveFailed), 'SubAck receive failed');                eState := E_MqttState.iTcpDisconnect;            ELSIF tonTimer.Q THEN                xWaitingForSubAck := FALSE;                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'SubAck timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 客户端取消订阅请求    //=======================================================================    E_MqttState.iUnsubscribe:        // 取消订阅只维护本次请求对应的 Packet Identifier，等待服务端回 UNSUBACK。        IF NOT bHasWritten THEN            IF NOT M_BuildUnsubscribePacket() THEN                eState := E_MqttState.iConnected;            END_IF        END_IF        IF eState = E_MqttState.iUnsubscribe THEN            bTcpWrite := TRUE;        END_IF        IF (eState = E_MqttState.iUnsubscribe) AND bHasWritten THEN            bTcpWrite := FALSE;            xWaitingForUnsubAck := TRUE;            byExpectedMsgType := E_MqttPacketType.byUnsubAck;            eState := E_MqttState.iUnsubAck;        ELSIF (eState = E_MqttState.iUnsubscribe) AND fbTcpWrite.xError THEN            bTcpWrite := FALSE;            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), 'Unsubscribe send failed');            eState := E_MqttState.iTcpDisconnect;        ELSIF eState = E_MqttState.iUnsubscribe THEN            tTimeout := T#2S;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'MQTT Unsubscribe timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    E_MqttState.iUnsubAck:        IF NOT M_ServiceImmediateTx() THEN            // 等待入站 ACK 响应先发完。        ELSIF eState = E_MqttState.iUnsubAck THEN            tTimeout := T#2S;            IF (uiRxLength > 0) OR M_ReadIntoBuffer() THEN                IF M_ProcessPendingFrames() AND NOT xWaitingForUnsubAck THEN                    tTimeout := T#0S;                    eState := E_MqttState.iConnected;                END_IF            ELSIF fbTcpRead.xError THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTcpReceiveFailed), 'UnsubAck receive failed');                eState := E_MqttState.iTcpDisconnect;            ELSIF tonTimer.Q THEN                xWaitingForUnsubAck := FALSE;                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'UnsubAck timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // 客户端断开连接    //=======================================================================    E_MqttState.iDisconnect:        // 主动断开时先发 MQTT DISCONNECT，再统一走 TCP 断开流程收尾。        IF NOT bHasWritten THEN            IF NOT M_BuildDisconnectPacket() THEN                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF        IF eState = E_MqttState.iDisconnect THEN            bTcpWrite := TRUE;        END_IF        IF (eState = E_MqttState.iDisconnect) AND bHasWritten THEN            bTcpWrite := FALSE;            eState := E_MqttState.iTcpDisconnect;        ELSIF (eState = E_MqttState.iDisconnect) AND fbTcpWrite.xError THEN            bTcpWrite := FALSE;            M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), 'Disconnect send failed');            eState := E_MqttState.iTcpDisconnect;        ELSIF eState = E_MqttState.iDisconnect THEN            tTimeout := T#2S;            IF tonTimer.Q THEN                M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'MQTT Disconnect timeout');                eState := E_MqttState.iTcpDisconnect;            END_IF        END_IF    //=======================================================================    // TCP断开连接    //=======================================================================    E_MqttState.iTcpDisconnect:        // 所有异常断线、超时、主动下线最终都汇总到这里做资源收口。        // 这里会清空瞬时等待标志，但不会主动清除错误输出，方便外部监控最后一次失败原因。        bTcpConnect := FALSE;        bTcpRead := FALSE;        bTcpWrite := FALSE;        uiRxLength := 0;        uiTxLength := 0;        xDisconnectedEvent := TRUE;        xWaitingForAck := FALSE;        xWaitingForSubAck := FALSE;        xWaitingForUnsubAck := FALSE;        bPingPending := FALSE;        xPendingImmediateTx := FALSE;        xImmediateTxActive := FALSE;        uiPendingSubPacketId := 0;        uiPendingUnsubPacketId := 0;        uiRetryInflightIndex := 0;        sActiveSubTopic := '';        eActiveSubQoS := E_MqttQoS.byQoS0;        udiActiveSubscriptionId := 0;        bActiveSubscribeRestore := FALSE;        bRestoreSubscriptions := FALSE;        uiRestoreSubscriptionIndex := 0;        // 自动重连逻辑：达到最大次数前持续定时回到 iDisconnected，再由 connect 流程重新拉起。        IF bAutoReconnect AND uiReconnectAttempts < uiMaxReconnectAttempts THEN            tonReconnect(IN := TRUE, PT := UINT_TO_TIME(uiReconnectDelay));            IF tonReconnect.Q THEN                tonReconnect(IN := FALSE);                uiReconnectAttempts := uiReconnectAttempts + 1;                eState := E_MqttState.iDisconnected;            END_IF        ELSE            tonReconnect(IN := FALSE);            eState := E_MqttState.iDisconnected;        END_IFELSE        M_SetError(TO_UINT(E_ReasonCode.uiErrInvalidState), 'Invalid state');        eState := E_MqttState.iDisconnected;END_CASE/// =======================================================================/// 标志位/// =======================================================================bMqttConnected S= xConnectedEvent;bMqttConnected R= xDisconnectedEvent;/// =======================================================================/// 超时计时器/// =======================================================================tonTimer(    IN := (eLastState = eState) AND (tTimeout <> T#0S),    PT := tTimeout);eLastState := eState;/// KeepAlive 心跳计时器/// 只要 TCP 已连接且不处于纯断线状态，就持续统计“距上次 MQTT 报文交互已过去多久”。/// 一旦超时，iConnected 会切到 iPingReq 发起保活探测。tonKeepAlive(    IN := (uiKeepAlive <> 0) AND bIsConnected          AND (eState <> E_MqttState.iDisconnected)          AND (eState <> E_MqttState.iTcpConnect)          AND (eState <> E_MqttState.iTcpDisconnect),    PT := UINT_TO_TIME(uiKeepAlive * 1000));/// =======================================================================/// TCP/// 说明      : TCP 底层 FB 始终每周期调用，是否真正连接、读、写由上层状态机控制。///             这里直接内联 NBS 调用，避免工程树中 method 挂载异常时主 FB 无法编译。/// =======================================================================stIP.sAddr := sBrokerIP;fbTcpClient(    xEnable     := bTcpConnect,    ipAddr      := stIP,    uiPort      := uiPort,    hConnection => hConnection);bIsConnected := fbTcpClient.xActive AND (fbTcpClient.hConnection <> 0);fbTcpRead(    xEnable     := bTcpRead,    hConnection := hConnection,    szSize      := SIZEOF(aRxBuf) - uiRxLength,    pData       := ADR(aRxBuf[uiRxLength]));IF fbTcpRead.xReady AND NOT fbTcpRead.xError THEN    bHasRead := TRUE;    udiBytesRead := TO_UDINT(fbTcpRead.szCount);ELSE    bHasRead := FALSE;    udiBytesRead := 0;END_IFIF NOT bTcpRead THEN    bHasRead := FALSE;    udiBytesRead := 0;END_IFfbTcpWrite(    xExecute    := bTcpWrite,    hConnection := hConnection,    szSize      := uiTxLength,    pData       := ADR(aTxBuf));IF NOT bTcpWrite THEN    bWriteDoneLatched := FALSE;ELSIF fbTcpWrite.xError THEN    bWriteDoneLatched := FALSE;ELSIF fbTcpWrite.xDone THEN    bWriteDoneLatched := TRUE;END_IFbHasWritten := bWriteDoneLatched;

完整代码 2：M_SetError.st

这一段完整公开 M_SetError.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_SetError/// 功能      : 设置错误状态和诊断信息/// 说明      : 写入内部错误码与诊断文本，并置位错误标志。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_SetError : BOOLVAR_INPUT    uiErrorCode         : UINT;          // 内部错误码    sMessage            : STRING;        // 诊断信息文本END_VAR// === IMPLEMENTATION ===bError := TRUE;eErrorID := TO_INT(uiErrorCode);sDiagMsg := sMessage;M_SetError := TRUE;

完整代码 3：M_ResetError.st

这一段完整公开 M_ResetError.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_ResetError/// 功能      : 复位错误状态/// 说明      : 清除错误标志、错误码与诊断信息并返回成功状态。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_ResetError : BOOL// === IMPLEMENTATION ===bError := FALSE;eErrorID := 0;sDiagMsg := '';M_ResetError := TRUE;

完整代码 4：M_GetNextPacketId.st

这一段完整公开 M_GetNextPacketId.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_GetNextPacketId/// 功能      : 生成下一个可用 MQTT 报文标识符/// 说明      : 在 1..65535 范围内循环查找，避开 inflight 与当前保留中的 Packet ID/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.1/// ======================================================================={attribute 'hide_all_locals'}METHOD M_GetNextPacketId : UINTVAR    uiCandidate         : UINT;          // 当前尝试分配的候选 MQTT 报文标识符    uiLoopCount         : UINT;          // 扫描可用 Packet Identifier 时的循环保护计数器END_VAR// === IMPLEMENTATION ===// Packet Identifier 需要避开所有仍在使用中的上下文，避免 ACK 错配。uiCandidate := uiPacketId;uiLoopCount := 0;REPEAT    uiCandidate := uiCandidate + 1;    // Packet Identifier 在协议里不允许为 0，所以回卷时从最小合法值重新开始。    IF uiCandidate = 0 THEN        uiCandidate := GVL_Mqtt.cnMsgIdMin;    END_IF    uiLoopCount := uiLoopCount + 1;UNTIL ((M_InflightFind(uiPacketId := uiCandidate) = 0) AND       (uiCandidate <> uiExpectedPacketId) AND       (uiCandidate <> uiPendingSubPacketId) AND       (uiCandidate <> uiPendingUnsubPacketId) AND       (uiCandidate <> uiQoS2PacketId)) OR      (uiLoopCount >= GVL_Mqtt.cnMsgIdMax)END_REPEATIF uiLoopCount >= GVL_Mqtt.cnMsgIdMax THEN    M_GetNextPacketId := 0;    RETURN;END_IF// 记录这次分配结果，供下一次继续往后找。uiPacketId := uiCandidate;M_GetNextPacketId := uiPacketId;

完整代码 5：M_ServiceImmediateTx.st

这一段完整公开 M_ServiceImmediateTx.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_ServiceImmediateTx/// 功能      : 驱动即时 ACK 发送/// 说明      : 允许在等待 PUBACK、SUBACK 等状态下抢先回发 PUBACK、PUBREC、PUBCOMP。/// 编程人员  : ControlRookie/// 时间      : 2026-05-07/// 版本      : V2.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_ServiceImmediateTx : BOOLVAR    byMsgType      : BYTE;   // 当前待发即时报文类型END_VAR// === IMPLEMENTATION ===// 没有待发即时 ACK 时，直接告诉主状态机“可以继续做正常业务收发”。IF NOT xPendingImmediateTx THEN    xImmediateTxActive := FALSE;    M_ServiceImmediateTx := TRUE;    RETURN;END_IF// 第一次进入即时发送流程时，只做“占用发送通道”的初始化，// 把真正的 TCP_Write 留到下一扫描周期执行，避免和当前状态逻辑抢同一拍。IF NOT xImmediateTxActive THEN    xImmediateTxActive := TRUE;    bTcpWrite := FALSE;    tTimeout := T#0S;    M_ServiceImmediateTx := FALSE;    RETURN;END_IF// 即时回包与普通业务共用同一发送通道，所以发送期间主状态机应暂时停在原状态等待它完成。bTcpWrite := TRUE;tTimeout := GVL_Mqtt.cnResponseTimeout;IF bHasWritten THEN    bTcpWrite := FALSE;    tTimeout := T#0S;    byMsgType := aTxBuf[0] AND GVL_Mqtt.cnHdrTypeMask;    // QoS1 入站消息在 PUBACK 成功发出后，才算真正释放了一条接收侧“未完成握手配额”。    IF (byMsgType = E_MqttPacketType.byPubAck) AND (uiRxInFlightQosCount > 0) THEN        uiRxInFlightQosCount := uiRxInFlightQosCount - 1;    END_IF    // 发送成功后立即清掉即时发送占用，让主状态机继续处理正常业务。    uiTxLength := 0;    xPendingImmediateTx := FALSE;    xImmediateTxActive := FALSE;    M_ServiceImmediateTx := TRUE;    RETURN;END_IF// 即时 ACK 一旦发不出去，说明当前 TCP 通道已不可靠，直接转入断线恢复。IF fbTcpWrite.xError THEN    bTcpWrite := FALSE;    tTimeout := T#0S;    xPendingImmediateTx := FALSE;    xImmediateTxActive := FALSE;    M_SetError(TO_UINT(E_ReasonCode.uiErrTcpSendFailed), 'Immediate response send failed');    eState := E_MqttState.iTcpDisconnect;    M_ServiceImmediateTx := FALSE;    RETURN;END_IF// 即时 ACK 超时与写错误同级处理，直接判为当前连接失效。IF tonTimer.Q THEN    bTcpWrite := FALSE;    tTimeout := T#0S;    xPendingImmediateTx := FALSE;    xImmediateTxActive := FALSE;    M_SetError(TO_UINT(E_ReasonCode.uiErrTimeout), 'Immediate response timeout');    eState := E_MqttState.iTcpDisconnect;    M_ServiceImmediateTx := FALSE;    RETURN;END_IFM_ServiceImmediateTx := FALSE;

完整代码 6：M_PrepareNextRestoreSubscription.st

这一段完整公开 M_PrepareNextRestoreSubscription.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_PrepareNextRestoreSubscription/// 功能      : 准备下一条自动补订请求/// 说明      : 从本地订阅表中依次取出有效主题，装载到当前订阅请求快照。/// 编程人员  : ControlRookie/// 时间      : 2026-05-07/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_PrepareNextRestoreSubscription : BOOLVAR    uiIndex : UINT; // 自动补订时扫描本地订阅表使用的槽位索引END_VAR// === IMPLEMENTATION ===M_PrepareNextRestoreSubscription := FALSE;// 本地没有订阅镜像时，自动补订流程直接结束。IF uiSubscriptionCount = 0 THEN    bRestoreSubscriptions := FALSE;    uiRestoreSubscriptionIndex := 0;    RETURN;END_IF// 每次只取下一条有效主题，确保补订过程始终保持“单请求、单等待”的状态机节奏。FOR uiIndex := 1 TO GVL_Mqtt.cnMaxSubscriptions DO    IF (uiIndex > uiRestoreSubscriptionIndex) AND aSubscriptions[uiIndex].bActive THEN        sActiveSubTopic := aSubscriptions[uiIndex].sTopic;        eActiveSubQoS := aSubscriptions[uiIndex].eQoS;        udiActiveSubscriptionId := aSubscriptions[uiIndex].udiSubscriptionId;        bActiveSubscribeRestore := TRUE;        uiRestoreSubscriptionIndex := uiIndex;        M_PrepareNextRestoreSubscription := TRUE;        RETURN;    END_IFEND_FOR// 走到这里说明已经没有剩余有效主题，补订流程自然收尾。bRestoreSubscriptions := FALSE;uiRestoreSubscriptionIndex := 0;sActiveSubTopic := '';eActiveSubQoS := E_MqttQoS.byQoS0;udiActiveSubscriptionId := 0;bActiveSubscribeRestore := FALSE;

这一篇你最该记住的几句话

源码加更不是片段展示，而是完整源码对象公开讲解。
先建立对象地图，再读状态、报文和事务，现场调试才不会迷路。
判断源码成熟度，不只看功能是否实现，还要看边界、错误和在线观测量是否闭环。

系列导航

系列定位：MqttClient 系列教程，源码加更阶段，第 12 篇 / 共 16 篇
上一篇：源码加更01
下一篇：源码加更03
