SW焊件机架一键生成+3D草图模板收集调用

分享模式：免费/绿色，按教程安装

下载地址：见本文结尾

‍‍‍‍‍‍‍‍‍‍

SolidWorks焊件机架一键生成+3D草图模板收集调用

目前最新版↓【以下三种工具都支持企业定制，若有需要请联系客服（电话：13654209975 或 13408427719 ）】

1、开拔网工具箱2026.07.19正式版（最新版集成开拔型材+开拔标准件，上下零件同时阵列打孔，自动出图腰孔中心标注/倒角居中+智能孔表、自动标孔背面、全能AI图号分离、齿轮/弹簧生成、选型计算、自定义快捷键，不装CAD也可合并图纸，多图一键合并+拆分，工程图审图不怕崩、快速建模等功能）

2、开拔型材：集成于开拔网工具箱内，随工具箱更新而升级，主打铝型材/方通+配件自动安装等。

3、开拔标准件：集成于开拔网工具箱内，随工具箱更新而升级，主打气缸/导轨/轴承/挡圈/同步轮等标准件3D选型+自动安装到装配体+参数化自动化设备。

之前分享过“SW铝型材角码快速安装”，还分享过“直线导轨3D选型”，以及“同步带轮快速安装”和“SW新版智能参考打孔（带预览、更简洁）”，今天我们演示并说明：SW焊件机架快速生成+收集草图模板拿来就用超方便。

在SolidWorks中生成焊件机架或框架，怎么能做到又快又好呢？操作方法：

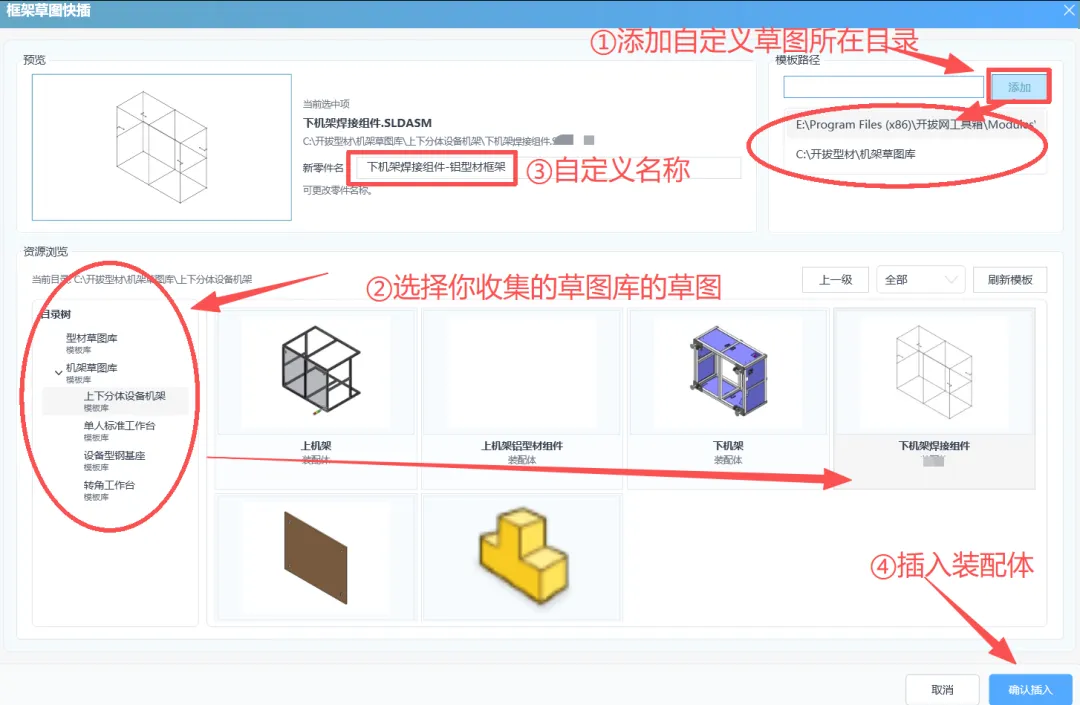

1、提前收集好焊接草图模板，添加自定义草图库所在目录，选择任意草图并自定义名称后插入当前打开的装配体；

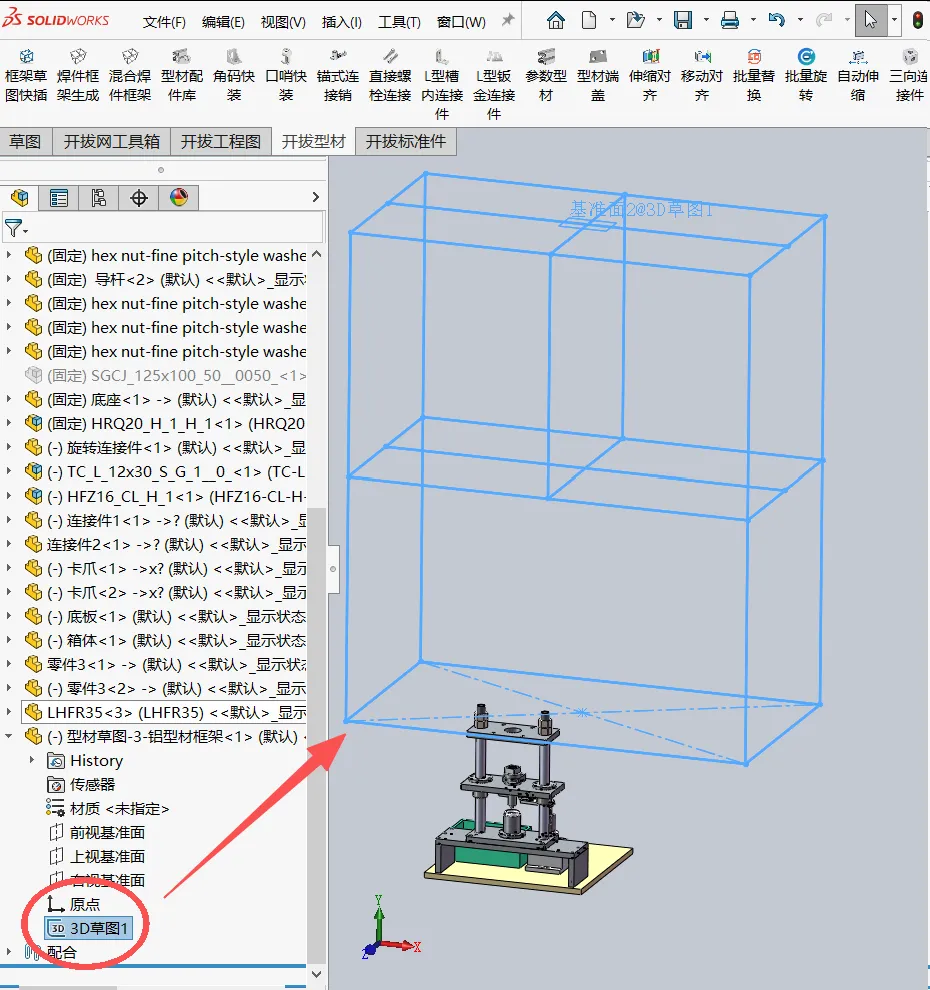

2、把库里的焊件草图插入装配体

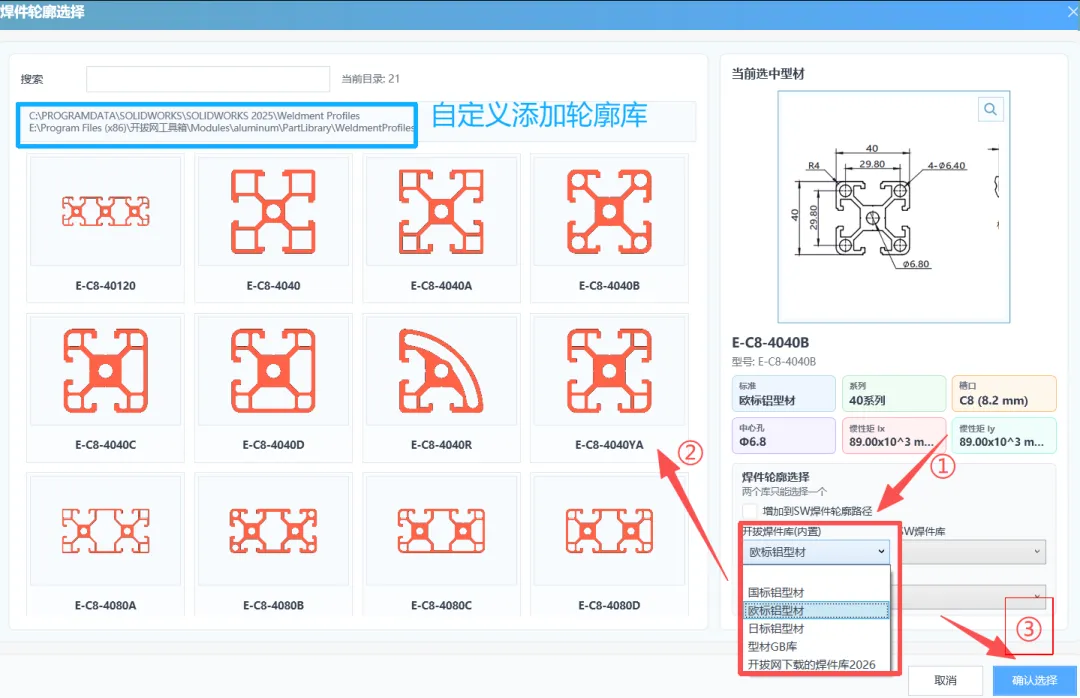

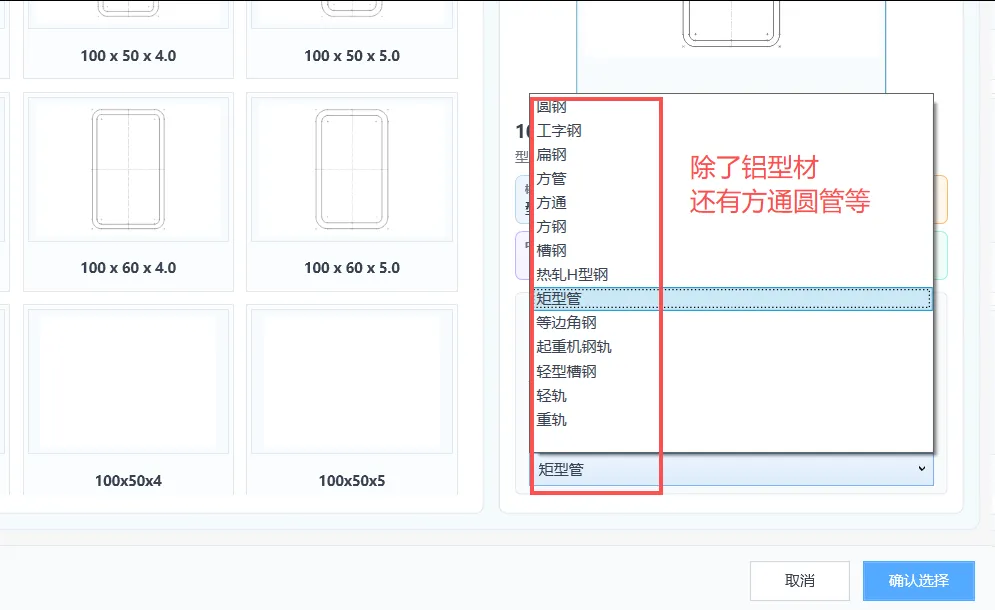

3、选择合适的铝型材或方通规格+搭接形式，

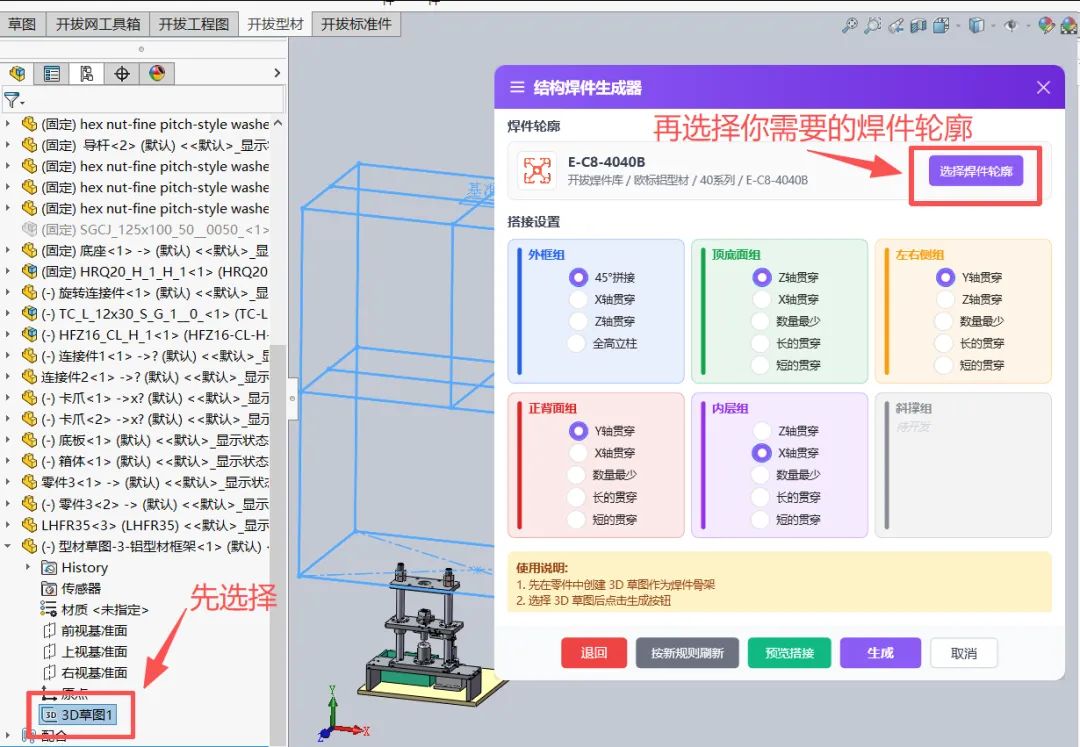

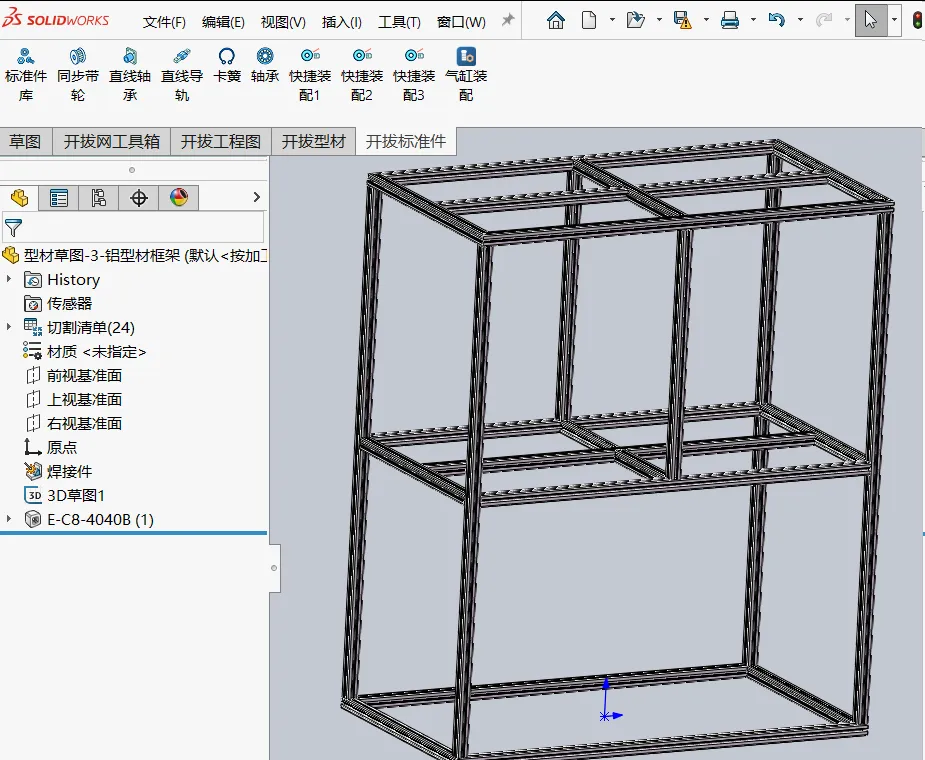

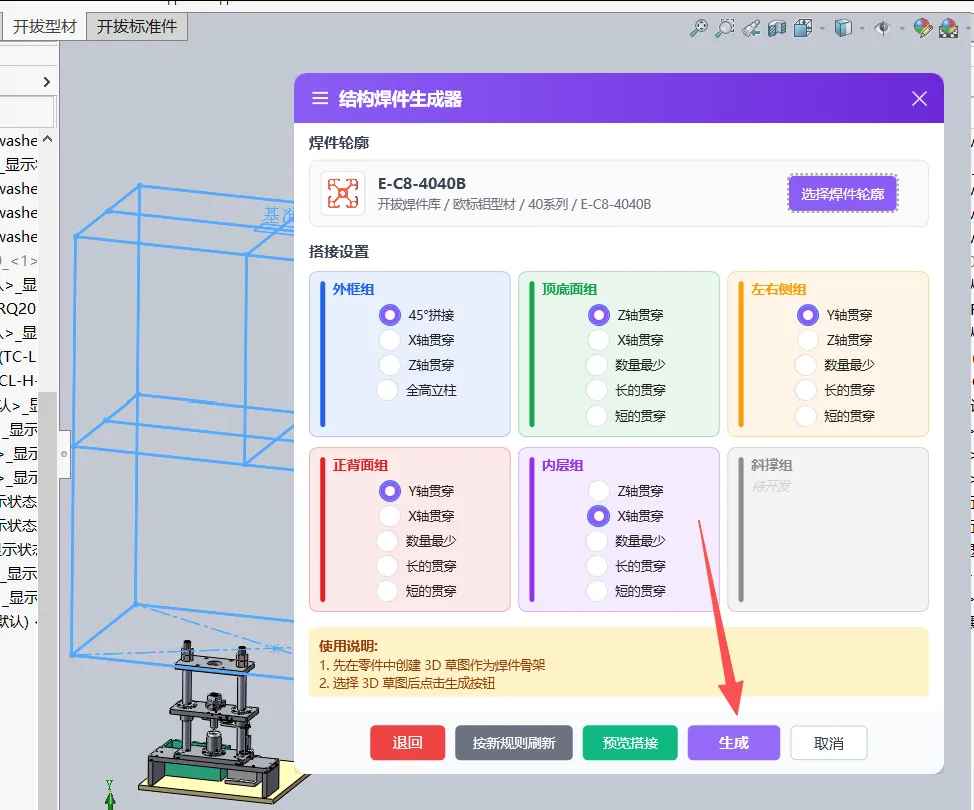

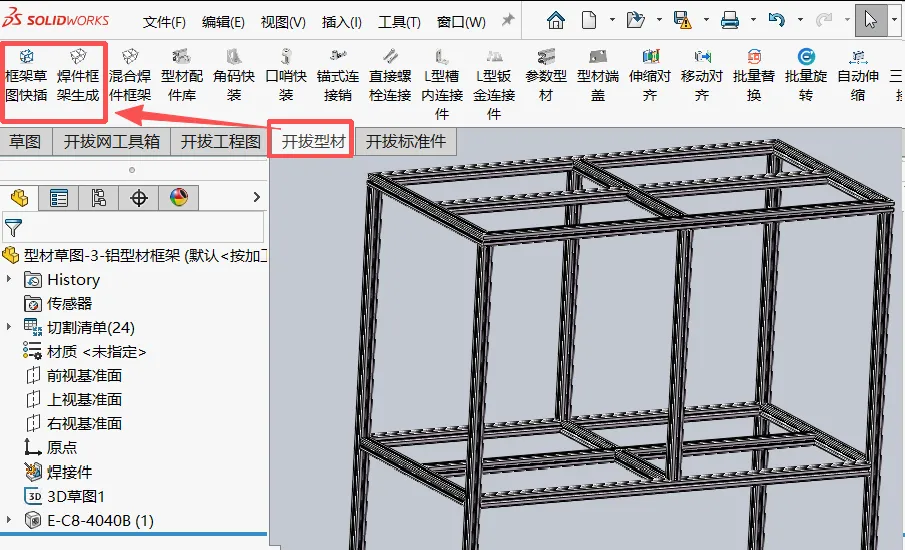

4、选择好轮廓，点击生成，几秒就可以生成铝型材框架或方通框架。

开拔网工具箱你设计路上的好帮手。

另外大家可以注意下：公差+形位公差+粗糙度的界面弹出，双击尺寸和边线就能出现，这可是开拔网工具箱自创方式，给开发团队点赞。

SolidWorkS焊件机架一键生成+3D草图模板收集调用视频

SolidWorks自动出图的操作方法 视频演示

获取“SolidWorks 框架草图收集并快速插入+焊件框架一键生成”全部功能，只需两步：

1、安装↓开拔网工具箱↓，用手机号免费注册、登录即可试用

https://www.sanweimoxing.com/tuzhi/202304/75128.html

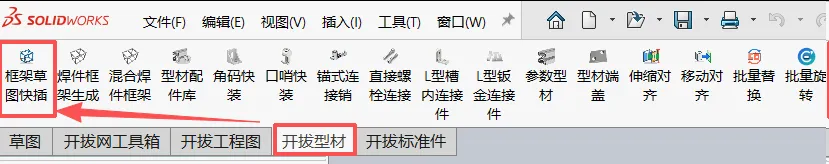

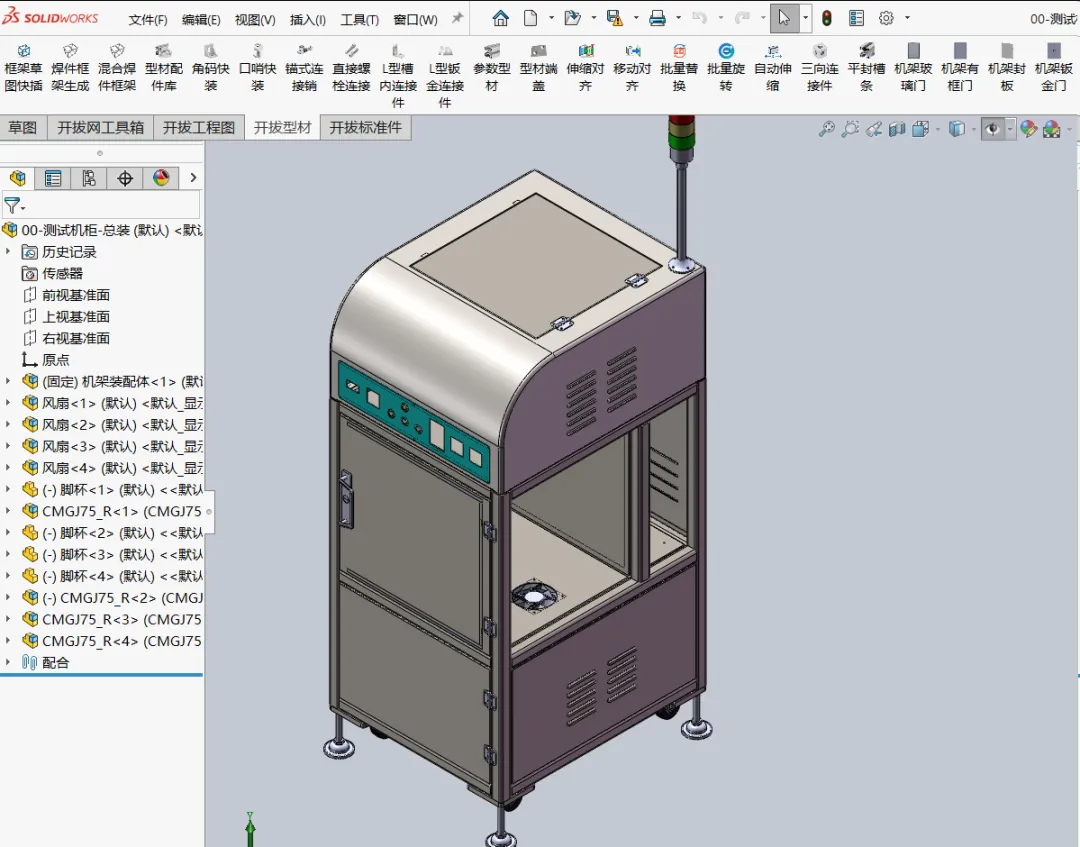

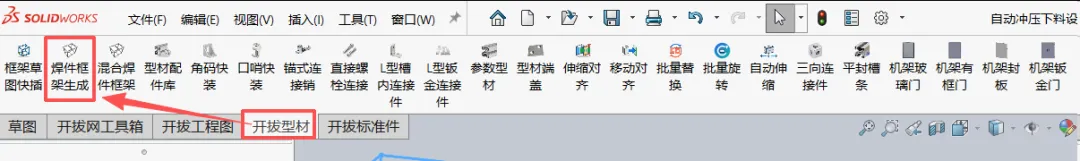

2、打开SolidWorks，在SW顶部-开拔网工具箱/开拔型材/框架草图快插+焊件框架生成，就可以使用该功能了

现在开拔网工具箱新功能在右下角附上了在线视频教程，不会操作的可以先看看教程哈。使用起来是不是相当简单，棒棒哒！

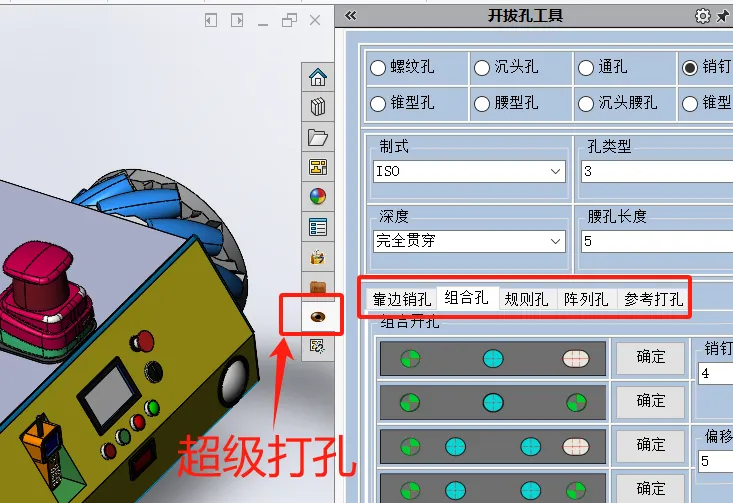

当然你有：万能打孔、批量打孔、批量出图、批量多格式转图、离线模型库、BOM功能（特牛）、批量属性、批量加前缀公差、一键分类归档等功能的需求，都可以使用“开拔网工具箱”。

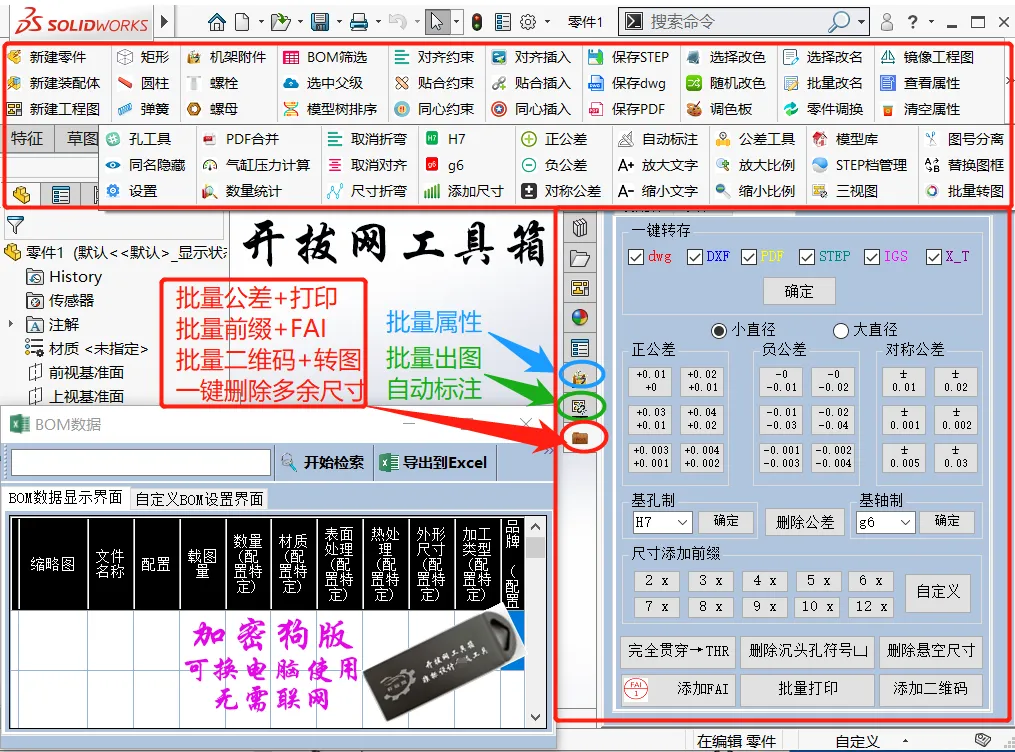

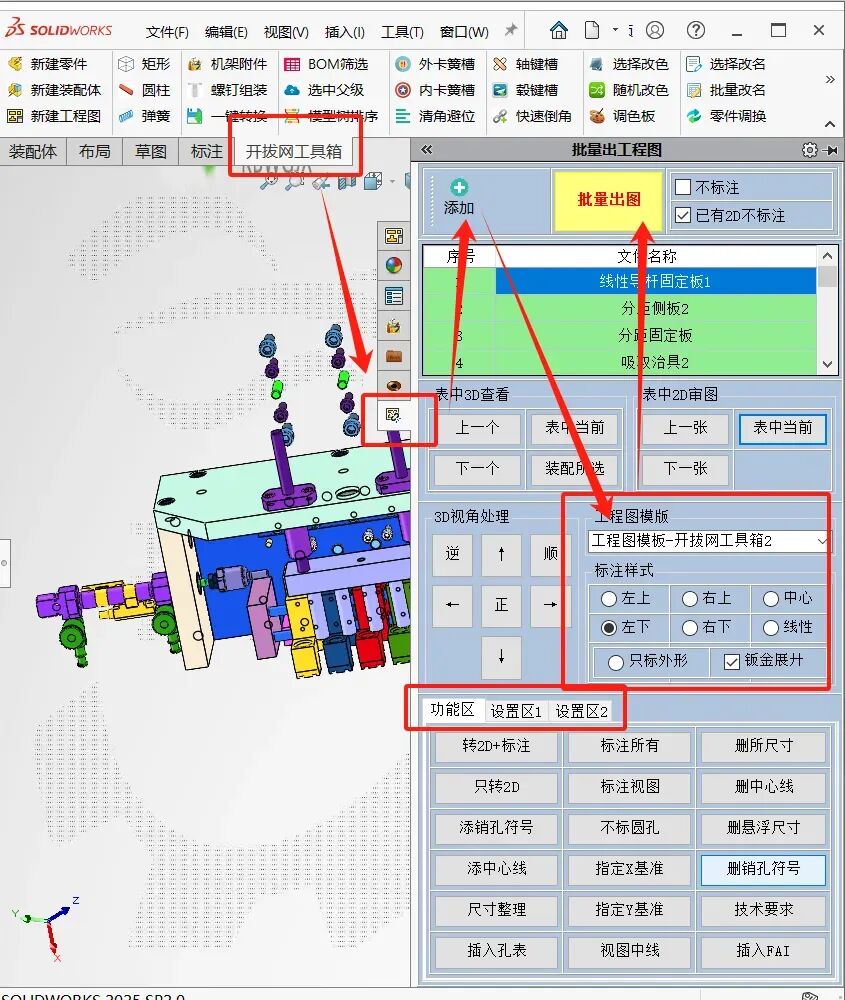

工具箱的功能区，截个图给大家，视频就去客服的视频号里看吧
