道桥隧技术交底范例汇总

兄弟们，是不是每次要写技术交底，都得翻半天规范找参考？道路、桥梁、隧道各不一样，网上找的范例又不全，还不一定适合你的项目。

今天这篇文章，把道路、桥梁、隧道三大类技术交底范例一次性给你整理好了。从开工准备到关键工序，从质量控制到安全措施，全部涵盖。直接收藏这篇，以后再也不用到处找交底资料！

一、道路工程技术交底范例

1. 路基土方开挖交底

适用范围：道路路基土方开挖施工

施工准备：

施工前先复测导线点和水准点，确认无误后才能开工。

清理地表杂物、树木、杂草，运到指定弃土场。

开挖前先做好临时排水设施，防止雨水浸泡路基。

开挖要求：

按设计边坡从上到下分层开挖，严禁掏底开挖。

挖到距设计标高30cm时，改用人工清底，避免超挖。

挖出的土方及时运走，不要在路基两侧堆放。

质量控制：

路基顶面标高允许偏差±5cm，宽度不小于设计值。

压实度按设计要求检测，每层都必须检测合格才能填筑下一层。

安全要求：

开挖时派专人指挥，机械作业半径内禁止站人。

边坡上方不得堆放土方，防止塌方伤人。

2. 水泥稳定碎石基层交底

适用范围：道路水泥稳定碎石基层施工

材料要求：

水泥采用32.5级普通硅酸盐水泥，初凝时间大于3小时。

碎石最大粒径不超过37.5mm，压碎值不大于30%。

施工前先做配合比试验，确定最佳含水量和最大干密度。

施工要点：

混合料拌和均匀，无离析现象，含水量略大于最佳含水量1-2%。

摊铺时控制好松铺厚度，一般松铺系数为1.2-1.3。

碾压遵循"先轻后重、先慢后快"原则，一般碾压6-8遍。

从加水拌和到碾压完成不超过2小时（水泥初凝时间控制）。

养护要求：

碾压完成后立即覆盖土工布或塑料薄膜养生。

养生期不少于7天，期间禁止车辆通行。

3. 沥青混凝土面层交底

适用范围：道路沥青混凝土面层施工

施工准备：

下承层必须干燥、洁净，无松散颗粒和尘土。

喷洒透层油或粘层油，用量按设计要求控制。

沥青混凝土出厂温度控制在140-160℃。

摊铺要求：

摊铺机连续作业，速度控制在2-4m/min。

熨平板提前预热到100℃以上。

松铺厚度按试验段确定的松铺系数控制，一般1.15-1.25。

碾压工艺：

初压：钢轮压路机，温度不低于130℃，静压1-2遍。

复压：胶轮压路机揉搓碾压，温度不低于110℃，碾压4-6遍。

终压：钢轮压路机消除轮迹，温度不低于90℃，碾压1-2遍。

质量检查：

压实度≥96%（马歇尔试验标准），平整度≤3mm。

厚度允许偏差-5mm至+10mm，宽度不小于设计值。

二、桥梁工程技术交底范例

1. 钻孔灌注桩交底

适用范围：桥梁钻孔灌注桩施工

施工准备：

测量放样确定桩位，设置护桩以备复核。

埋设护筒，护筒内径比桩径大20-30cm，埋深不小于2m。

泥浆池和沉淀池设置在合适位置，泥浆比重控制在1.1-1.3。

钻孔要求：

开钻前检查钻机垂直度，偏差不大于1%。

钻进过程中勤检查、勤测量，记录每个地层的钻进情况。

遇到砂层或卵石层时，放慢钻速，加大泥浆比重防止塌孔。

清孔要求：

钻孔达到设计深度后，进行第一次清孔，沉渣厚度不大于10cm。

钢筋笼下放完成后，进行第二次清孔，沉渣厚度不大于5cm。

灌注混凝土：

导管使用前做水密试验，导管底部距孔底30-50cm。

混凝土坍落度控制在18-22cm，初灌量保证导管埋深不小于1m。

灌注过程连续进行，导管埋深控制在2-6m，严禁将导管提出混凝土面。

2. 承台、系梁交底

适用范围：桥梁承台、系梁施工

施工要点：

桩头凿除采用人工凿除，严禁用爆破方法。

凿除时预留10-15cm由人工细致凿除，防止损伤桩身混凝土。

承台底部铺设10cm素混凝土垫层，表面平整度不大于10mm。

钢筋工程：

钢筋进场必须有出厂合格证和检验报告。

钢筋绑扎前先在垫层上弹线，确保位置准确。

保护层垫块每平方米不少于4个，绑扎牢固。

混凝土工程：

混凝土分层浇筑，每层厚度不超过30cm。

插入式振捣器快插慢拔，振捣间距不超过振捣器作用半径的1.5倍。

浇筑完成后及时覆盖养护，养护期不少于7天。

3. 墩柱、盖梁交底

适用范围：桥梁墩柱、盖梁施工

模板工程：

模板采用定型钢模板，安装前涂刷脱模剂。

模板垂直度偏差不大于H/1000且不大于15mm（H为墩柱高度）。

模板接缝严密，用海绵条或双面胶封堵，防止漏浆。

钢筋工程：

竖向主筋采用直螺纹套筒连接，接头错开布置，同一截面接头不超过50%。

箍筋绑扎牢固，间距均匀，允许偏差±10mm。

预埋件位置准确，固定牢靠，防止混凝土浇筑时移位。

混凝土工程：

混凝土通过串筒或泵管送入模板，自由倾落高度不超过2m。

墩柱混凝土分层浇筑，每层厚度30-50cm，振捣密实。

盖梁混凝土从中间向两端浇筑，一次浇筑完成，不得留施工缝。

4. 预应力箱梁交底

适用范围：后张法预应力混凝土箱梁施工

预应力筋施工：

钢绞线进场后取样送检，检验抗拉强度、伸长率、弹性模量。

波纹管安装定位准确，用定位钢筋固定，间距不大于80cm。

钢绞线穿束前先穿入引导钢筋，防止钢绞线打绞。

张拉工艺：

混凝土强度达到设计强度的90%且龄期不少于7天才能张拉。

张拉顺序按设计规定执行，一般先纵向后横向，先中间后两边。

采用"双控"法，以张拉力为主，伸长量校核，误差不超过±6%。

压浆封锚：

张拉完成后24小时内进行压浆，水泥浆水灰比0.4-0.45。

压浆从一端向另一端压送，出浆口流出浓浆后封闭。

压浆完成后及时封锚，封锚混凝土强度不低于梁体混凝土强度。

三、隧道工程技术交底范例

1. 洞口开挖及边仰坡防护交底

适用范围：隧道洞口开挖及边仰坡防护施工

施工要点：

洞口开挖前先施工洞顶截水沟，防止地表水冲刷边仰坡。

开挖按"分层分段、自上而下"原则进行，严禁上下同时作业。

边仰坡开挖后立即进行喷射混凝土防护，防止风化剥落。

锚喷支护：

锚杆采用砂浆锚杆或中空注浆锚杆，长度、间距按设计执行。

喷射混凝土分层喷射，每层厚度5-8cm，总厚度不小于设计值。

钢筋网与锚杆连接牢固，保护层厚度不小于3cm。

2. 洞身开挖交底

适用范围：隧道洞身开挖施工

开挖方法：

Ⅴ级围岩采用台阶法或CD法开挖，每循环进尺0.5-1.0m。

Ⅳ级围岩采用台阶法开挖，每循环进尺1.0-1.5m。

Ⅱ、Ⅲ级围岩采用全断面法开挖，每循环进尺2.0-3.0m。

钻爆作业：

爆破设计经审批后才能实施，现场钻爆参数根据爆破效果及时调整。

周边眼采用光面爆破，眼距40-60cm，严格控制装药量。

开挖轮廓线允许超挖10-15cm，严禁欠挖。

通风除尘：

爆破后先通风15-30分钟，待粉尘浓度降至安全范围才能进入作业面。

装渣运输前先洒水降尘，改善洞内作业环境。

3. 初期支护交底

适用范围：隧道初期支护施工

锚杆施工：

锚杆孔位、孔深、孔径符合设计要求，钻孔方向垂直岩面。

砂浆锚杆注浆饱满，注浆压力0.5-1.0MPa。

锚杆安装后不得随意敲击，24小时内不得悬挂重物。

喷射混凝土：

喷射前先清理受喷面，用高压风或水冲洗。

喷射作业分段、分片、分层进行，喷射方向垂直受喷面。

喷射混凝土回弹率：侧壁不大于15%，拱顶不大于25%。

钢架支撑：

钢架按设计尺寸在洞外加工，分节运至洞内组装。

钢架安装位置准确，平行于隧道中线，倾斜度不大于2°。

钢架之间用纵向钢筋连接，形成整体受力结构。

4. 防排水交底

适用范围：隧道防排水施工

施工要点：

防水层铺设前先割除初期支护表面的锚杆头和钢筋头。

土工布和防水板焊接牢固，焊缝宽不小于10cm，充气检测不漏气。

施工缝和变形缝按设计要求设置止水带，止水带定位准确、固定牢靠。

排水系统：

纵向排水管、横向排水管、环向排水管连接通畅，不得堵塞。

排水管外裹无纺布，防止水泥浆堵塞管孔。

洞内排水沟、电缆沟与排水管系统连通，形成完整排水体系。

5. 二衬混凝土交底

适用范围：隧道二次衬砌混凝土施工

施工准备：

二衬施工前先检查初期支护净空，无侵限才能立模。

台车就位后检查模板尺寸、平整度、接缝严密性。

钢筋保护层垫块绑扎牢固，每平方米不少于4个。

混凝土施工：

混凝土入模温度控制在5-30℃，冬季施工采取保温措施。

混凝土对称浇筑，两侧高差不超过50cm，防止台车偏移。

振捣时避免振捣棒触碰防水板和钢筋，防止移位或破损。

养护要求：

混凝土浇筑完成后12小时内开始养护。

养护时间不少于14天，保持混凝土表面湿润。

四、技术交底的编制要点

1. 交底内容要全面

一份完整的技术交底应该包括：

工程概况：说明施工部位、工程量、主要技术标准。

施工准备：人员、材料、机械设备、测量放样等准备工作。

施工工艺：详细的施工步骤和操作要点。

质量控制：质量标准、检查方法、验收要求。

安全措施：危险源辨识、安全防护、应急预案。

环保要求：扬尘控制、噪声控制、废弃物处理。

2. 交底要有针对性

不同的工程部位、不同的施工工序，交底内容要有所区别。

比如同样是混凝土工程，桩基混凝土和墩柱混凝土的交底重点就不一样。

桩基混凝土重点讲灌注工艺、导管埋深、连续灌注。

墩柱混凝土重点讲分层浇筑、振捣密实、防止冷缝。

3. 语言要通俗易懂

技术交底是给现场工人看的，语言要简单明了，不要堆砌专业术语。

比如不要写"混凝土应采用分层浇筑工艺"，而是写"混凝土要一层一层地浇，每层厚度不超过30公分"。

工人才看得懂，才能真正按交底要求施工。

4. 数据要准确具体

交底中的技术参数、质量标准、允许偏差，必须准确具体。

不能写"按设计要求施工"，而要写"混凝土坍落度控制在18-22cm"。

不能写"压实度符合要求"，而要写"压实度≥96%（灌砂法检测）"。

五、常见问题的处理

1. 交底与现场不符

发现设计图纸与现场实际情况不符时，立即停止施工。

及时联系设计单位、监理单位现场核实，出具设计变更或技术核定单。

拿到变更文件后再修改交底内容，重新组织交底。

2. 工人不按交底施工

先查明原因，是交底不清楚，还是工人图省事。

如果是交底不清楚，重新交底，直到每个工人都听明白。

如果是工人图省事，要加强现场监督，发现问题立即纠正，并做好记录。

3. 交底资料不全

每道工序开工前都必须有技术交底，不能先干活后补交底。

交底资料要分类归档，包括交底记录、签到表、影像资料等。

竣工验收时，技术交底资料是必查项，缺了会影响验收。

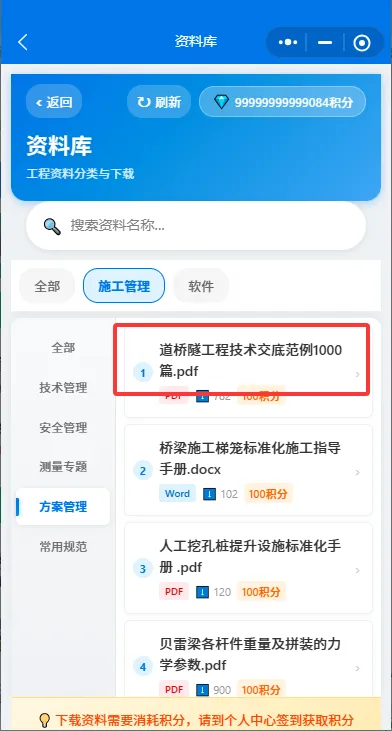

好了，以上就是道路、桥梁、隧道三大类技术交底的完整范例汇总。包含了从开工准备到关键工序，从质量控制到安全措施的全方位内容。具体下载可进入小程序下载。
