2025环球网校一级建造师《机电工程管理与实务》考点精讲-第16讲
【课前学习建议】
本讲的学习内容如下：变配电施工技术，掌握变压器、配电柜的安装技术要求。
【考点】变配电施工技术（修改、排版新增，自工业）（★）
1.变压器安装（工业部分详细展开）
1）变压器检查验收
三相干式电力变压器、变压器箱、分接开关、风机、温度计等附件检查，型号、规格符合设计要
求，外观无诱蚀、无损伤；产品技术文件齐全。

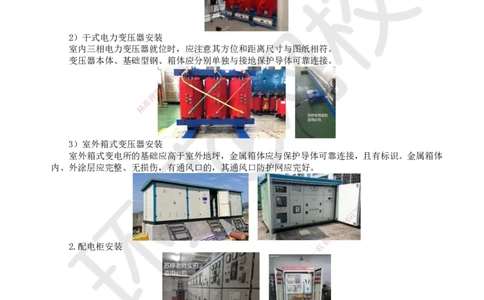

2）干式电力变压器安装
室内三相电力变压器就位时，应注7 8意其方位和距离尺寸与图纸相符。
1
9
变压器本体、基础型钢、箱体8应4分别单独与接地保护导体可靠连接。
3
信
微
系
联
题
押
准
精
3）室外箱式变压器安装
室外箱式变电所的基础应高于室外地坪，金属箱体应与保护导体可靠连接，且有标识。金属箱体
内、外涂层应完整、无损伤，有通风口的，其通风口防护网应完好。
8
7
1
9
4
8
3
信
微
系
2.配电柜安装 联
一
唯
【课中知识拓展】
补充：配电装置的功能是正常运行时用来接受和分配电能，发生故障时通过自动或手动操作，迅
速切除故障部分，恢复正常运行。
配电装置是具体实现电气主接线功能的重要装置。
由母线、开关设备、保护电器、测量仪表和其他附件等组成。
扫码关注更多
第 1 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3

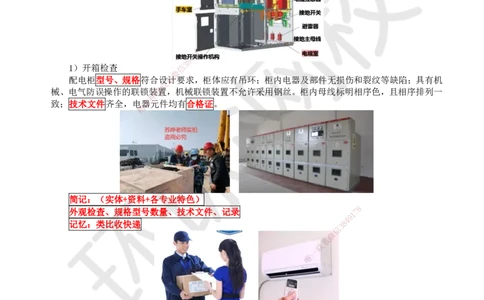

1）开箱检查 信
微
配电柜型号、规格符合设系计要求，柜体应有吊环；柜内电器及部件无损伤和裂纹等缺陷；具有机
联
械、电气防误操作的联锁装题置，机械联锁装置不允许采用钢丝。柜内母线标明相序色，且相序排列一
押
致；技术文件齐全，电准器元件均有合格证。
精
简记：（实体+资料+各专业特色）
8
外观检查、规格型号数量、技术文件、记录
1
7
9
记忆：类比收快递
信
3 8
4
微
系
联
一
唯
2）基础型钢框架制作安装
基础框架一般采用 10 号槽钢（型钢）制作；型钢框架安装后的水平度、不平行度允许偏差应符
合规范要求。型钢框架顶部宜高出地坪 100mm，移开式开关柜的基础型钢框架顶面与土建地面齐平。
每组型钢框架的接地应采用截面积不小于100mm²的镀锌扁钢电焊连接，不少于两处接地。
扫码关注更多
第 2 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3）成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后，再安装调整左
右相邻的柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定，
8
7
1
9
4
8
3
信
微
系
联
题
押
成套配电柜安装允许偏差见表3.2-2。
准
精
项目 允许偏差（mm）
垂直度 每米 1.5
相邻两柜顶部 2
水平度
成列柜顶部 5
相邻两柜面 1
平面度
成列柜面 5
柜间缝隙 2
8
1
7
9
8
4
信
3
微
系
联
一
唯
4）配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm²的裸铜软线与
金属柜体可靠连接，并有标识。
屏柜4m㎡跨接
5）配电柜母线安装
扫码关注更多
第 3 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。母线搭接的
接触面涂导电膏，用力矩扳手紧固连接螺栓。
7）配电柜安装后检查
（1）开关操作检查，应先手动后电动，操作机构工作平稳，无卡阻和冲击等异常现象，开关传
动部件灵活，分、合闸指示正确，开关与接插件动作闭锁可靠，电气插接件对接良好。手推式开关拉
出或推入灵活，对位与接触紧密度良好。
（2）柜内仪器和仪表完好、工作正常，接线端子无损坏，柜面标牌、标识正确清晰。
8
7
1
9
4
8
3
信
微
系
联
题

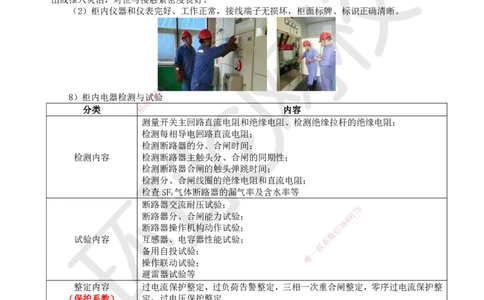

8）柜内电器检测与试押验
准
分类 精 内容
测 量开关主回路直流电阻和绝缘电阻、检测绝缘拉杆的绝缘电阻；
检测每相导电回路直流电阻；
检测断路 器的分、合闸时间；
检测内容 检测断路器 主触头分、合闸的同期性；
检测断路器合闸的触头弹跳时间；
检测分、合闸线 圈的绝缘电阻和直流电阻；
检查SF 气体断路器 的漏气率及含水率等
6
断路器交流耐压试验；
8
断路器分、合闸能力试验 ； 9 1
7
8
4
断路器操作机构动作试验； 信 3
微
试验内容 互感器、电容器性能试验； 系
备用自投试验； 一
联
唯
操作联动试验；
避雷器试验等
整定内容 过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整
（保护系数） 定，过电压保护整定
9）配电装置送电运行验收
（1）送电前准备工作
成立试运行组织，明确试运行指挥者、操作者和监护人。备齐验电器、绝缘靴、绝缘手套、临时
接地编织铜线、绝缘胶垫和灭火器材等。
（2）送电前的检查
检查配电柜安装接线是否符合要求，试验项目是否合格，并有试验报告单。
检查设备上无遗留下的工具、金属材料及其他物件。
检查所安装的电器设备接触是否良好，
检查抽出式组件动作是否灵活。
检查机械联锁的可靠性，
检查开关柜的接地是否牢固，有无明显标志。
扫码关注更多
第 4 页 共 5 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
检查并试验所有表计及继电器动作是否正确。
（3）送电验收
①由供电部门检查合格后将电源送进室内，经过验电、校相无误。
②合高压进线开关，检查高压电压是否正常；合变压器柜开关，检查变压器是否正常，合低压柜
进线开关，查看低压电压是否正常。分别合其他柜的开关。
③空载运行24h，无异常，办理验收移交；同时提交施工图纸、施工记录、产品合格证、使用说
明书等技术资料。
