3.5 电梯工程安装技术
3.5 2024年 2023年 2022年
电梯工 单选 多选 案例 单选 多选 案例 单选 多选 案例
程 1 9 1 1 13
安装技
术
3.5.1 电梯的分部分项工程与安装验收规定
3.5.2 电梯设备安装技术
3.5.3 自动扶梯安装技术
3.5.1 电梯的分部分项工程与安装验收规定

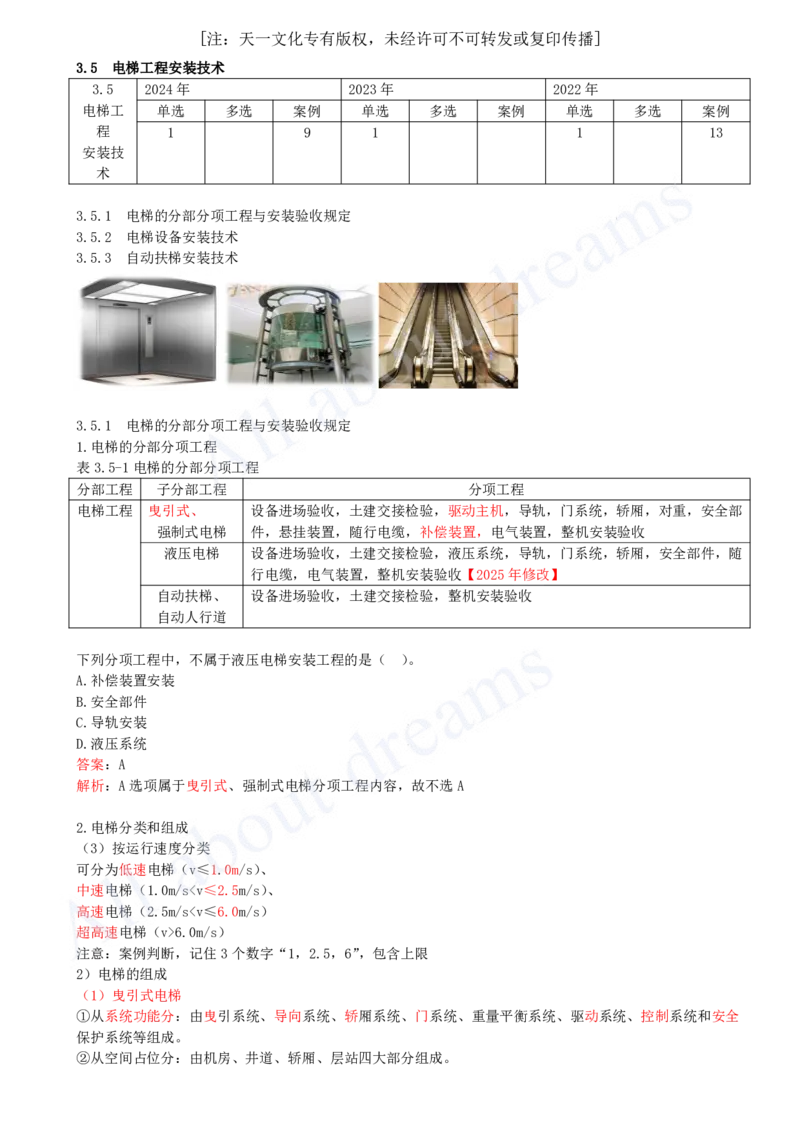

1.电梯的分部分项工程

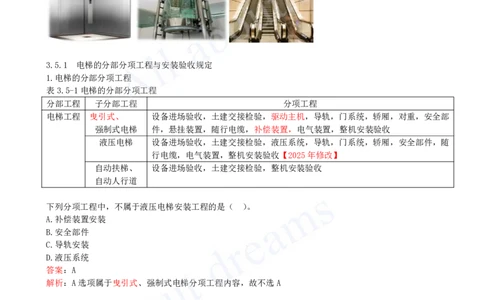

表3.5-1电梯的分部分项工程
分部工程 子分部工程 分项工程
电梯工程 曳引式、 设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿厢，对重，安全部
强制式电梯 件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收
液压电梯 设备进场验收，土建交接检验，液压系统，导轨，门系统，轿厢，安全部件，随
行电缆，电气装置，整机安装验收【2025年修改】
自动扶梯、 设备进场验收，土建交接检验，整机安装验收
自动人行道
下列分项工程中，不属于液压电梯安装工程的是（ ）。
A.补偿装置安装
B.安全部件
C.导轨安装
D.液压系统
答案：A
解析：A选项属于曳引式、强制式电梯分项工程内容，故不选A
2.电梯分类和组成
（3）按运行速度分类
可分为低速电梯（v≤1.0m/s）、
中速电梯（1.0m/s6.0m/s）
注意：案例判断，记住3个数字“1，2.5，6”，包含上限
2）电梯的组成
（1）曳引式电梯
①从系统功能分：由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系统和安全
保护系统等组成。
②从空间占位分：由机房、井道、轿厢、层站四大部分组成。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）液压电梯
由泵站系统、液压系统、导向系统、轿厢系统、门系统、电气控制系统、安全保护系统等组成。

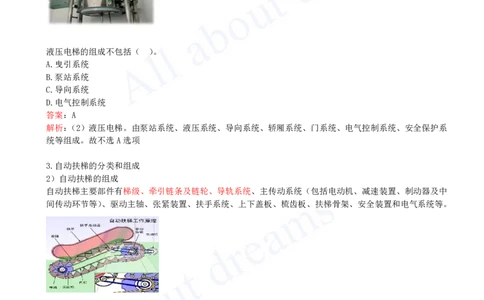

液压电梯的组成不包括（ ）。
A.曳引系统
B.泵站系统
C.导向系统
D.电气控制系统
答案：A
解析：（2）液压电梯。由泵站系统、液压系统、导向系统、轿厢系统、门系统、电气控制系统、安全保护系
统等组成。故不选A选项
3.自动扶梯的分类和组成
2）自动扶梯的组成
自动扶梯主要部件有梯级、牵引链条及链轮、导轨系统、主传动系统（包括电动机、减速装置、制动器及中
间传动环节等）、驱动主轴、张紧装置、扶手系统、上下盖板、梳齿板、扶梯骨架、安全装置和电气系统等。
【案例】
自动扶梯等设备进场验收合格，资料齐全。安装后，某台自动扶梯试运行时，发生机械传动部分质量故障，
经检查是某个梯级轴（图4）制造质量的问题，影响了自动扶梯的安装精度和运行质量
图4 自动扶梯机械传动部分安装示意图[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：自动扶梯机械部分安装示意图（图4）中的①、②、③分别表示为什么部件？
答案：自动扶梯机械传动部分安装示意图（图4）中的
①是梯级
②是牵引链条及链轮
③是导轨系统
4.电梯安装资料
1）电梯制造厂提供的资料
电梯制造 （1）制造许可证明文件
厂 （2）电梯整机型式试验合格证书或报告书
提供的资 （3）产品质量证明文件。
料 （4）门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路、轿厢上行超速保护装置、
驱动主机、控制柜等安全保护装置和主要部件的型式试验合格证书，以及限速器和渐进安全钳
的调试证书。

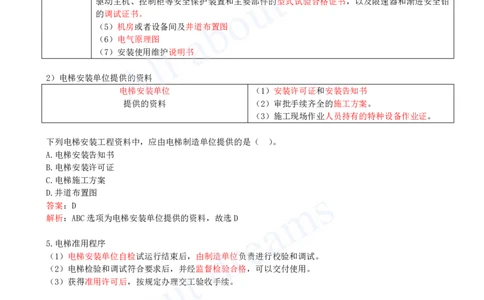

（5）机房或者设备间及井道布置图
（6）电气原理图
（7）安装使用维护说明书
2）电梯安装单位提供的资料
电梯安装单位 （1）安装许可证和安装告知书
提供的资料 （2）审批手续齐全的施工方案。
（3）施工现场作业人员持有的特种设备作业证。
下列电梯安装工程资料中，应由电梯制造单位提供的是（ ）。
A.电梯安装告知书
B.电梯安装许可证
C.电梯施工方案
D.井道布置图
答案：D
解析：ABC选项为电梯安装单位提供的资料，故选D
5.电梯准用程序
（1）电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
（2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
（3）获得准用许可后，按规定办理交工验收手续。
电梯安装单位自检试运行结束后，负责对电梯校验和调试的单位是（ ）。
A.建设单位
B.使用单位
C.特种设备安全监督管理单位
D.制造单位
答案：D
解析：电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。故选D
【案例】
某安装工程承接了商场（地上5层，地下2层，每层净高5.0m）的自动扶梯安装工程。依据自动扶梯（或自
动人行道）安装程序（设备进场验收一土建交接检验一桁架吊装就位一轨道安装一扶手带等构配件安装一安
全装置安装→机械调整→电气装置安装→调试检验→试运行→验收。[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：本工程有哪几个分项工程质量验收？哪个单位对校验和调试的结果负责？
答案：
（1）本工程有3个分项工程：
①设备进场验收
②土建交接检验
③整机安装验收
（2）由电梯制造单位对校验和调试的结果负责。
3.5.2 电梯设备安装技术
2.曳引式电梯安装
1）土建交接验收
（2）轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。

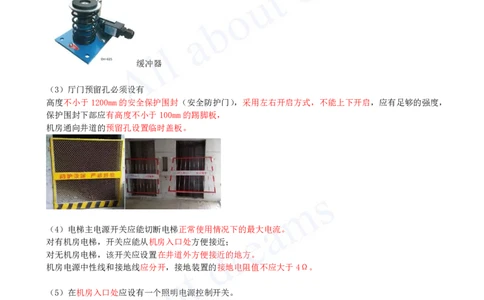

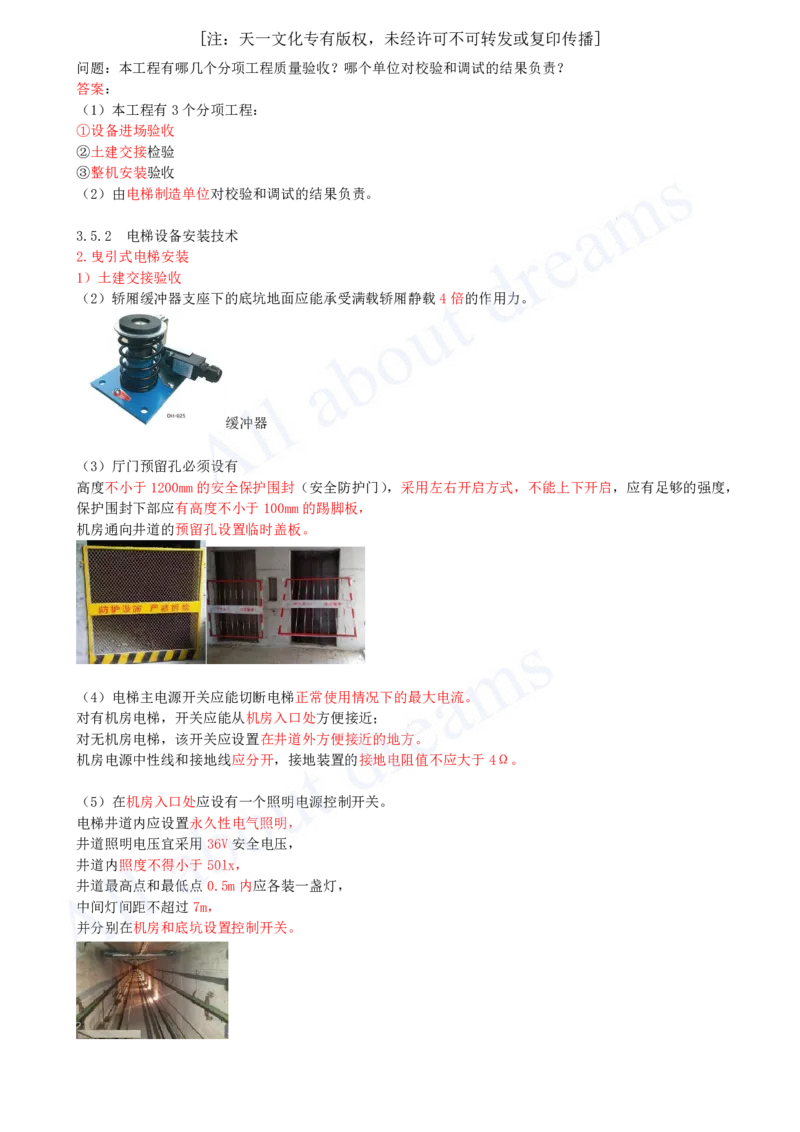

缓冲器
（3）厅门预留孔必须设有
高度不小于1200mm的安全保护围封（安全防护门），采用左右开启方式，不能上下开启，应有足够的强度，
保护围封下部应有高度不小于100mm的踢脚板，
机房通向井道的预留孔设置临时盖板。
（4）电梯主电源开关应能切断电梯正常使用情况下的最大电流。
对有机房电梯，开关应能从机房入口处方便接近；
对无机房电梯，该开关应设置在井道外方便接近的地方。
机房电源中性线和接地线应分开，接地装置的接地电阻值不应大于4Ω。
（5）在机房入口处应设有一个照明电源控制开关。
电梯井道内应设置永久性电气照明，
井道照明电压宜采用36V安全电压，
井道内照度不得小于50lx，
井道最高点和最低点0.5m内应各装一盏灯，
中间灯间距不超过7m，
并分别在机房和底坑设置控制开关。[注：天一文化专有版权，未经许可不可转发或复印传播]
下列关于电梯井道照明说法错误的是（ ）
A.宜采用36V安全电压
B.中间灯每8m设置一个
C.照度不得小于50lx
D.井道最高点和最低点0.5m内各装一盏灯
答案：B
解析：B选项，中间灯间距不超过7m，故不选B
5）轿厢及对重（平衡重）系统安装
（2）绳头组合必须安全可靠，且每个绳头组合必须安装防螺母松动和脱落的装置。
（3）钢丝绳严禁有死弯，当轿厢悬挂在两根钢丝绳或链条上，且其中一根钢丝绳或链条发生异常相对伸长时，
装设的电气安全开关应动作可靠。
（4）随行电缆严禁有打结和波浪扭曲现象，随行电缆在运行中应避免与井道内其他部件碰撞。当轿厢完全压
在缓冲器上时，随行电缆不得与底坑地面接触。
6）安全部件安装

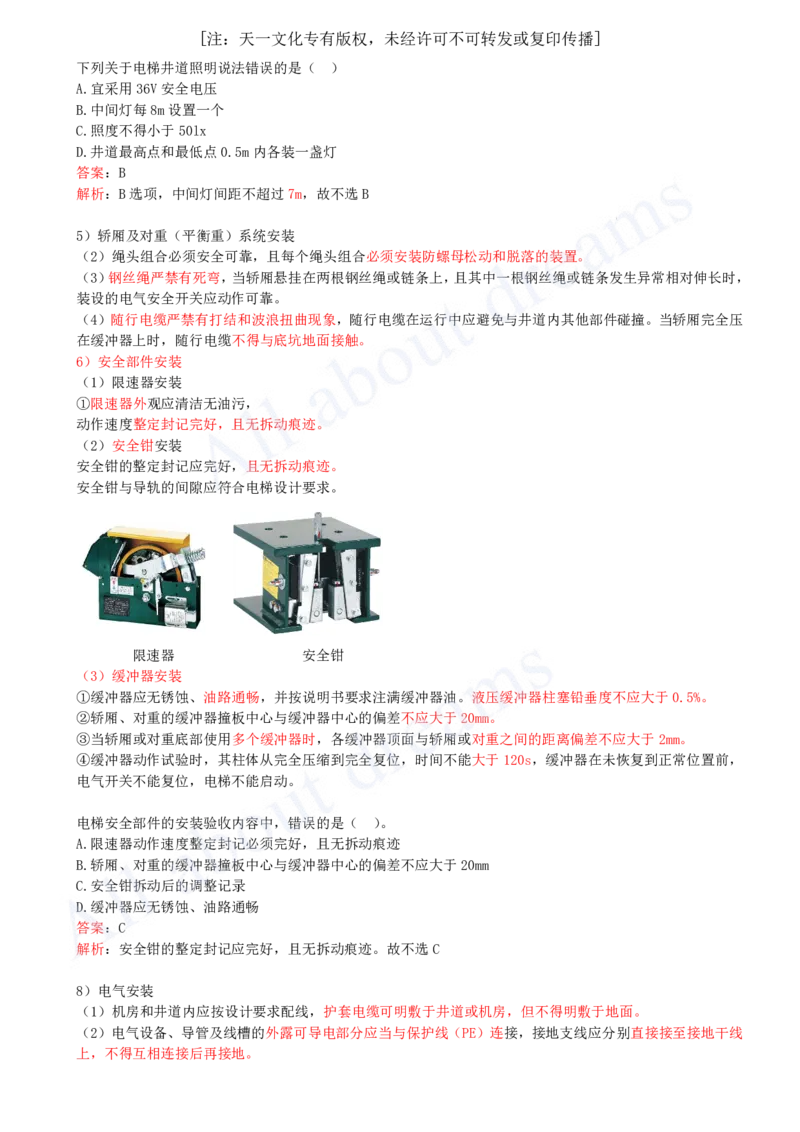

（1）限速器安装
①限速器外观应清洁无油污，
动作速度整定封记完好，且无拆动痕迹。
（2）安全钳安装
安全钳的整定封记应完好，且无拆动痕迹。
安全钳与导轨的间隙应符合电梯设计要求。
限速器 安全钳
（3）缓冲器安装
①缓冲器应无锈蚀、油路通畅，并按说明书要求注满缓冲器油。液压缓冲器柱塞铅垂度不应大于0.5%。
②轿厢、对重的缓冲器撞板中心与缓冲器中心的偏差不应大于20mm。
③当轿厢或对重底部使用多个缓冲器时，各缓冲器顶面与轿厢或对重之间的距离偏差不应大于2mm。
④缓冲器动作试验时，其柱体从完全压缩到完全复位，时间不能大于120s，缓冲器在未恢复到正常位置前，
电气开关不能复位，电梯不能启动。
电梯安全部件的安装验收内容中，错误的是（ ）。
A.限速器动作速度整定封记必须完好，且无拆动痕迹
B.轿厢、对重的缓冲器撞板中心与缓冲器中心的偏差不应大于20mm
C.安全钳拆动后的调整记录
D.缓冲器应无锈蚀、油路通畅
答案：C
解析：安全钳的整定封记应完好，且无拆动痕迹。故不选C
8）电气安装
（1）机房和井道内应按设计要求配线，护套电缆可明敷于井道或机房，但不得明敷于地面。
（2）电气设备、导管及线槽的外露可导电部分应当与保护线（PE）连接，接地支线应分别直接接至接地干线
上，不得互相连接后再接地。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）动力和电气安全装置的导体之间和导体对地之间的绝缘电阻不得小于0.5MΩ
9）电梯整机验收
（1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保护装置。三
相电源应有断相、错相保护功能，使电梯不发生危险故障。
（2）限速器、安全钳、缓冲器、门锁装置必须与其型式试验证书相符。
（3）限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动。
（4）上、下极限开关必须是安全触点，在端站位置进行动作试验时必须动作正常。

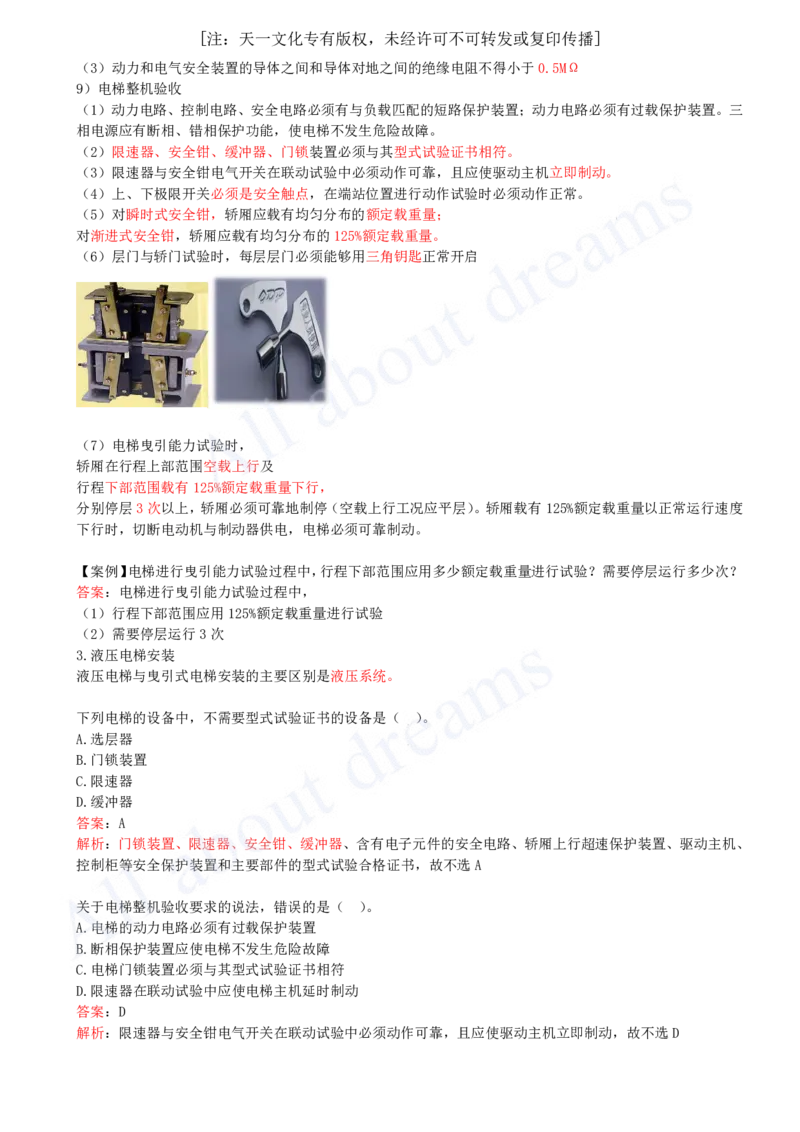

（5）对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；
对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。
（6）层门与轿门试验时，每层层门必须能够用三角钥匙正常开启
（7）电梯曳引能力试验时，
轿厢在行程上部范围空载上行及
行程下部范围载有125%额定载重量下行，
分别停层3次以上，轿厢必须可靠地制停（空载上行工况应平层）。轿厢载有125%额定载重量以正常运行速度
下行时，切断电动机与制动器供电，电梯必须可靠制动。
【案例】电梯进行曳引能力试验过程中，行程下部范围应用多少额定载重量进行试验？需要停层运行多少次？
答案：电梯进行曳引能力试验过程中，
（1）行程下部范围应用125%额定载重量进行试验
（2）需要停层运行3次
3.液压电梯安装
液压电梯与曳引式电梯安装的主要区别是液压系统。
下列电梯的设备中，不需要型式试验证书的设备是（ ）。
A.选层器
B.门锁装置
C.限速器
D.缓冲器
答案：A
解析：门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路、轿厢上行超速保护装置、驱动主机、
控制柜等安全保护装置和主要部件的型式试验合格证书，故不选A
关于电梯整机验收要求的说法，错误的是（ ）。
A.电梯的动力电路必须有过载保护装置
B.断相保护装置应使电梯不发生危险故障
C.电梯门锁装置必须与其型式试验证书相符
D.限速器在联动试验中应使电梯主机延时制动
答案：D
解析：限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动，故不选D[注：天一文化专有版权，未经许可不可转发或复印传播]

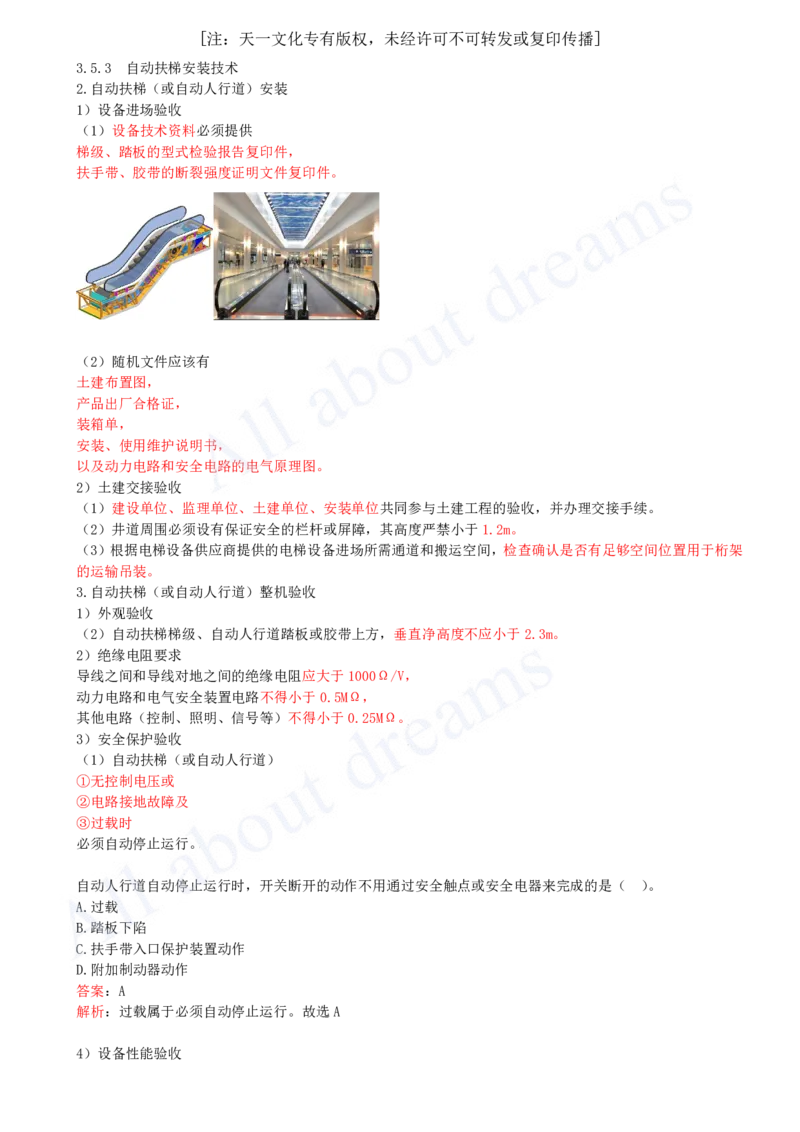

3.5.3 自动扶梯安装技术
2.自动扶梯（或自动人行道）安装
1）设备进场验收
（1）设备技术资料必须提供
梯级、踏板的型式检验报告复印件，
扶手带、胶带的断裂强度证明文件复印件。
（2）随机文件应该有
土建布置图，
产品出厂合格证，
装箱单，
安装、使用维护说明书，
以及动力电路和安全电路的电气原理图。
2）土建交接验收
（1）建设单位、监理单位、土建单位、安装单位共同参与土建工程的验收，并办理交接手续。
（2）井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。
（3）根据电梯设备供应商提供的电梯设备进场所需通道和搬运空间，检查确认是否有足够空间位置用于桁架
的运输吊装。
3.自动扶梯（或自动人行道）整机验收
1）外观验收
（2）自动扶梯梯级、自动人行道踏板或胶带上方，垂直净高度不应小于2.3m。
2）绝缘电阻要求
导线之间和导线对地之间的绝缘电阻应大于1000Ω/V，
动力电路和电气安全装置电路不得小于0.5MΩ，
其他电路（控制、照明、信号等）不得小于0.25MΩ。
3）安全保护验收
（1）自动扶梯（或自动人行道）
①无控制电压或
②电路接地故障及
③过载时
必须自动停止运行。
自动人行道自动停止运行时，开关断开的动作不用通过安全触点或安全电器来完成的是（ ）。
A.过载
B.踏板下陷
C.扶手带入口保护装置动作
D.附加制动器动作
答案：A
解析：过载属于必须自动停止运行。故选A
4）设备性能验收[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）自动扶梯（或自动人行道）应进行空载制动试验，制停距离应符合表3.5-2的要求。
额定速度（m/s） 制停距离范围（m）
自动扶梯 自动人行道
0.5 0.20～1.00 0.20～1.00
0.65 0.30～1.30 0.30～1.30
0.75 0.35～1.50 0.35～1.50
0.90 - 0.40～1.70
制停距离应从电气装置动作开始测量
