北京通州区 2022－2023 学年上学期九年级期中质量检测
物理试卷
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 24分，每小题
2分）
1. 如图所示，在常温干燥的情况下，下列餐具属于导体的是（ ）
A. 竹筷
B. 不锈钢食品夹
C. 瓷勺
D. 塑料篮
2. 将滑动变阻器的滑片P向左移动时，图中的四种连接方法，可使变阻器接入电路部分的电阻增大的是（
）
A. B. C. D.
3. 关于电压，下列说法正确的是（ ）
A. 只要有电压，就能形成持续的电流
B. 事实证明，高于36V的电压对人体是安全的
C. 一节新的干电池可以提供2V的电压
的
D. 在我国，电饭锅正常工作 电压通常是220V
4. 关于电阻，下列说法正确的是（ ）
A. 绝缘体制成的物体，其阻值为零
B. 导体的电阻大小与它两端的电压有关C. 导体的电阻大小与通过它的电流有关
D. 当电阻两端的电压为零时，电流为零，电阻不为零
的
5. 关于物质 导电性，下列说法正确的是（ ）
A. 导体之所以导电，是因为有大量的电荷
B. 绝缘体之所以不导电，是因为没有电荷
C. 在一定条件下，绝缘体也有可能变成导体
D. 通电导体中，发生定向移动的一定是自由电子
6. 如图所示是一些同学设计的用电流表测量通过灯泡L的电流的电路图，其中正确的是（ ）
A. B.
C. D.
7. 如图所示，用玻璃棒去接触验电器的金属球，发现验电器的两片金属箔迅速张开。关于此现象，下列说
法正确的是（ ）
A. 说明玻璃棒带电
的
B. 验电器能测量出玻璃棒所带电荷 多少
C. 金属箔张开的过程中，玻璃棒上的正电荷移动到金属箔片上
D. 两片金属箔带了等量的异种电荷相互排斥而张开
8. 如图所示，小明用电压表测量小灯泡L 两端的电压。闭合开关后，发现L、L 均不亮，电压表示数接
2 1 2
近电源电压，产生这种现象的原因可能是（ ）A. L 的灯丝断了 B. L 的灯丝断了
1 2
C. L 处发生短路 D. L 处发生短路
1 2
9. 在如图所示的四个实验现象中，能够作为证明“带电体能吸引轻小物体”的证据的是（ ）
A. 挤出空气后的吸盘牢牢吸在桌面上
B. 削平的铅柱在挤压后吸在一起
C. 摩擦过的气球吸引小纸片
D. 水流对乒乓球有吸引力
10. 如图所示，甲、乙、丙三个电路电源电压U相等，电路总电阻分别为R、R 和R。已知每个定值电阻
1 2 3
的阻值均为5Ω，则下列关系正确的是（ ）A. R>R B. R>R
1 2 1 3
C. RR>R
3 2 1 2 3
11. 对于如图所示电路，下列说法正确的是（ ）
A. 图中干电池的连接方式可以使电源电压达到3V
B. 小灯泡是消耗电能的装置
C. 电路接通后，干电池将电能转化为化学能
D. 电路接通后，电流是从电源负极流出，通过小灯泡和开关，再流回电源正极
12. 如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R 的电流与电压关系的图像。
1
当只闭合S、S 时，电压表示数为2V；当只闭合S、S 时，电压表示数为4V。则下列说法正确的是（
1 2 2 3
）
A. 当只闭合S、S 时，灯泡L的电阻是15Ω
1 2
B. R 的阻值是10Ω
1
C. 电源电压U为10V
D. R 的阻值是10Ω
2
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共 6分，每
小题2分，每题选项全选对的得2分，选对但不全的得1分，有错选的不得分。）
13. 如图所示的四个电路图，开关S能使L 和L 同时发光和熄灭的是（ ）
1 2
A. B.C. D.
14. 如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器R 的滑片P向右移动时，下列说法正
2
确的是（ ）
A. 电流表A 的示数变小 B. 电压表的示数变大
1
C. 电流表A 的示数不变 D. 电路的总电阻变大
2
15. 如图所示电路，电源电压保持不变，电压表V 的示数为U，V 的示数为U，V 的示数为U。则下列
1 1 2 2 3 3
说法正确的是（ ）
A. 三个电阻是串联关系
B. 开关S断开时，U 的示数不为零
1
C. 开关S闭合，三块电压表的示数之和等于总电压
D. 开关S闭合，当滑动变阻器滑片P向b端移动时，U 的变化量绝对值为 ，U 的变化量绝对值为
1 2
，U 的变化量绝对值为 ，则
3
三、实验解答题（16、18、21小题每题2分，17、19小题每题3分，20、22、23、24小题每题4分，共28分）

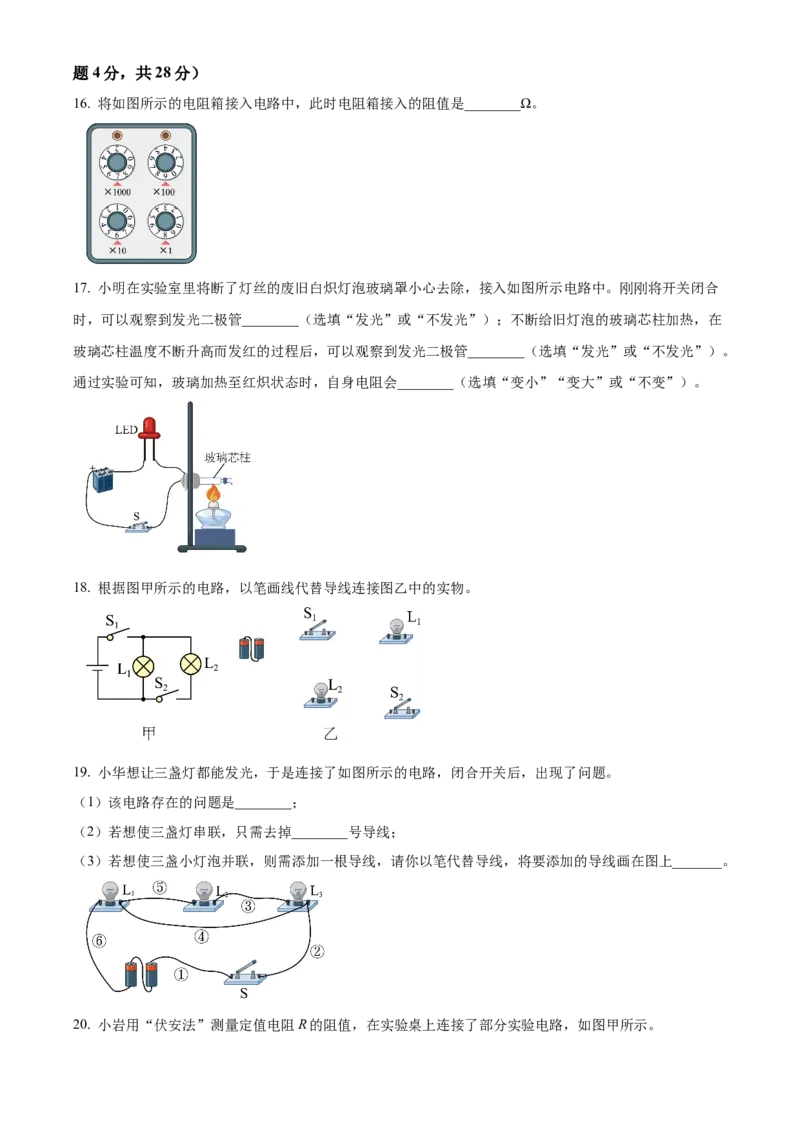

16. 将如图所示的电阻箱接入电路中，此时电阻箱接入的阻值是________Ω。
17. 小明在实验室里将断了灯丝的废旧白炽灯泡玻璃罩小心去除，接入如图所示电路中。刚刚将开关闭合
时，可以观察到发光二极管________（选填“发光”或“不发光”）；不断给旧灯泡的玻璃芯柱加热，在
玻璃芯柱温度不断升高而发红的过程后，可以观察到发光二极管________（选填“发光”或“不发光”）。
通过实验可知，玻璃加热至红炽状态时，自身电阻会________（选填“变小”“变大”或“不变”）。
18. 根据图甲所示的电路，以笔画线代替导线连接图乙中的实物。
19. 小华想让三盏灯都能发光，于是连接了如图所示的电路，闭合开关后，出现了问题。
（1）该电路存在的问题是________；
（2）若想使三盏灯串联，只需去掉________号导线；
（3）若想使三盏小灯泡并联，则需添加一根导线，请你以笔代替导线，将要添加的导线画在图上_______。

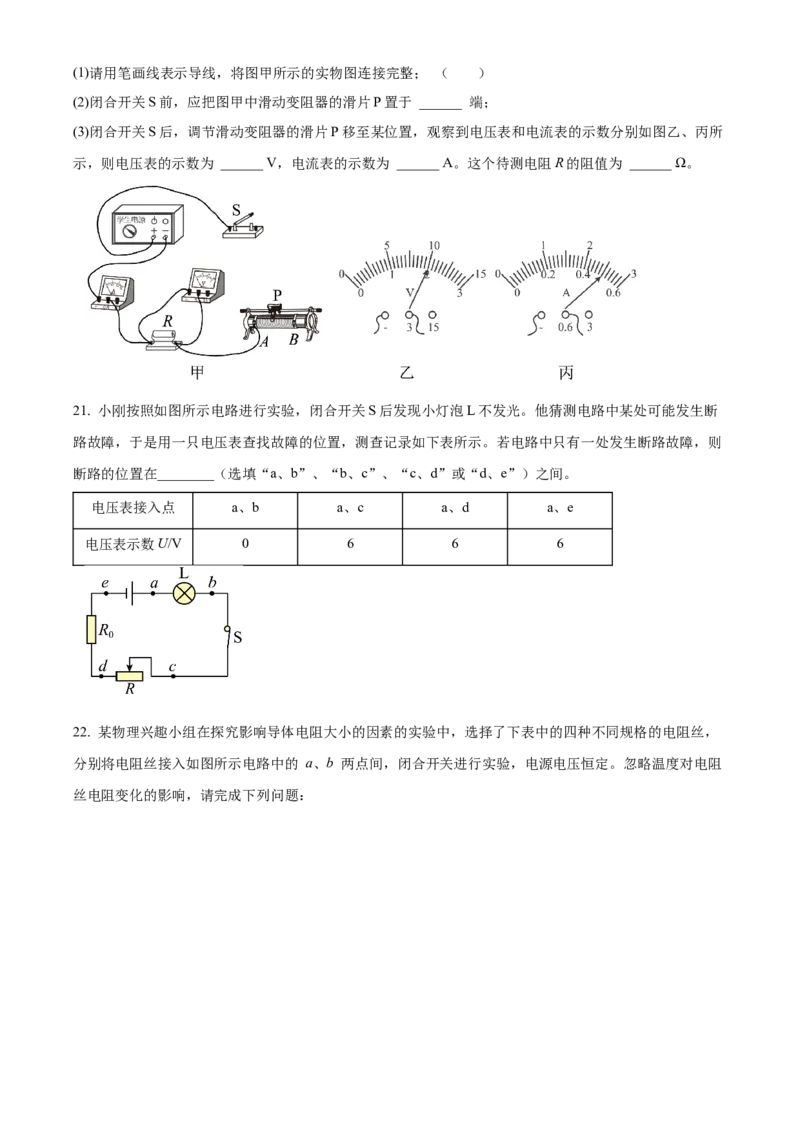

20. 小岩用“伏安法”测量定值电阻R的阻值，在实验桌上连接了部分实验电路，如图甲所示。(1)请用笔画线表示导线，将图甲所示的实物图连接完整； （ ）
(2)闭合开关S前，应把图甲中滑动变阻器的滑片P置于 ______ 端；
(3)闭合开关S后，调节滑动变阻器的滑片P移至某位置，观察到电压表和电流表的示数分别如图乙、丙所
示，则电压表的示数为 ______ V，电流表的示数为 ______ A。这个待测电阻R的阻值为 ______ Ω。
21. 小刚按照如图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断
路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则
断路的位置在________（选填“a、b”、“b、c”、“c、d”或“d、e”）之间。
电压表接入点 a、b a、c a、d a、e
电压表示数U/V 0 6 6 6
22. 某物理兴趣小组在探究影响导体电阻大小的因素的实验中，选择了下表中的四种不同规格的电阻丝，
分别将电阻丝接入如图所示电路中的 a、b 两点间，闭合开关进行实验，电源电压恒定。忽略温度对电阻
丝电阻变化的影响，请完成下列问题：序号 材料 长度 横截面积
1 碳钢合金丝 L S
2 镍铬合金丝 2L S
3 镍铬合金丝 L 2S
4 镍铬合金丝 2L 2S
的
(1)该实验是通过 ___________ 来比较不同 电阻丝的电阻大小。
(2)分别将 2、4 号两电阻丝接入图电路中 a、b 两点间，可探究当长度和材料相同时，导体的电阻大小跟
___________ 有关。
(3)若选用 1、2 号两电阻丝进行实验探究时，也能探究导体电阻大小与导体材料的关系。请简述操作过程
___________ 。
23. 小明认为“两个电阻无论以何种方式连接，其总电阻一定大于其中一个电阻”。现有学生电源、电流
表、电压表、开关各一个，两个阻值已知且不同的定值电阻和若干根导线，请你利用以上器材设计一个实
验，证明小明的想法是错误的。画出实验电路，写出实验步骤及证明过程。
（1）实验电路；
（2）实验步骤及证明过程。
24. 实验桌上有满足实验要求的电源、滑动变阻器、开关各1个，已调零的电压表和电流表各1块，阻值
已知且不同的定值电阻6个，导线若干。小华利用以上器材设计了实验电路，来探究“当导体两端的电压
一定时，通过导体的电流跟导体的电阻成反比”。回答下列问题
（1）在小华设计的如图的实验电路中，根据实验需求，在①的位置应安装________表；在②的位置应安
装________表；
（2）请将实验步骤补充完整；
①断开开关，按电路图连接电路，将滑动变阻器的滑片P放在_______的位置；②闭合开关后，调节滑动变阻器的滑片P至某一位置，读出电压表的示数U和电流表的示数I，并把R、I
的数值记录在表格中。
③________，并把R、I的数值记录在表格中；
④仿照步骤③再做4次实验；
（3）画出实验数据记录表格_______。
四、科普阅读题（共4分）
25. 阅读《特种电阻》一文，回答问题：
除了定值电阻，电子世界还有各种形形色色的电阻。常见的特种电阻有光敏电阻、压敏电阻和热敏电阻等。
光敏电阻是一种电阻值随外界光照强弱（明暗）变化而变化的元件，光越强阻值越小，光越弱阻值越大。
在完全黑暗处，光敏电阻的阻值可达几兆欧以上，而在较强光线下，阻值可降到几千欧，甚至1千欧以下。
利用这一特性，可以制作各种光控的电路。街边的路灯大多是用光控开关自动控制的，其中一个重要的元
器件就是光敏电阻。
压敏电阻的阻值对电压敏感，且具有非线性伏安特性的电阻器件。它的阻值随着加在两端的电压而改变，
可以从“兆欧级”跃变到“毫欧级”。
图丙是压敏电阻的伏安特性曲线图。当外加电压较低时，流过压敏电阻的电流极小，此时它相当于电路中
一个处于断开状态的开关。当外加电压达到或超过压敏电阻敏感电压时，压敏电阻器迅速导通，其工作电
流会激增几个数量级，此时它相当于一个闭合状态的开关。人们利用压敏电阻的这一特点，可以有效地保
护复杂电路中的某些精密元件不会因电压过大而损坏，防止电路中经常出现的异常电压造成的破坏。
热敏电阻是一种特殊的半导体器件，它的电阻值随着其表面温度的高低变化而变化。PTC型热敏电阻，它
是一种典型具有温度敏感性的半导体电阻，超过一定的温度（居里温度）时，它的电阻值随着温度的升高，
呈阶跃性增高。NTC型热敏电阻，它是电阻值随温度增大而减小的一种热敏电阻。
请根据上述材料，回答下列问题：
（1）光敏电阻的阻值随________而改变；（2）当外加在压敏电阻上的电压较低时，压敏电阻阻值________（选填“很大”或“很小”）。为了保
护电路中某些精密元件不会因电压过大而损坏，压敏电阻应与该元件________（选填“串联”或“并
联”）；
（3）新型的电脑主板都有CPU测温、超温报警功能，就是利用了热敏电阻的某些特性。当CPU的温度高
于预置温度时，热敏电阻阻值减小，会触发报警系统。则该热敏电阻属于________（选填“NTC”或
“PTC”）型。
五、计算题（共8分，26题4分，27题4分）

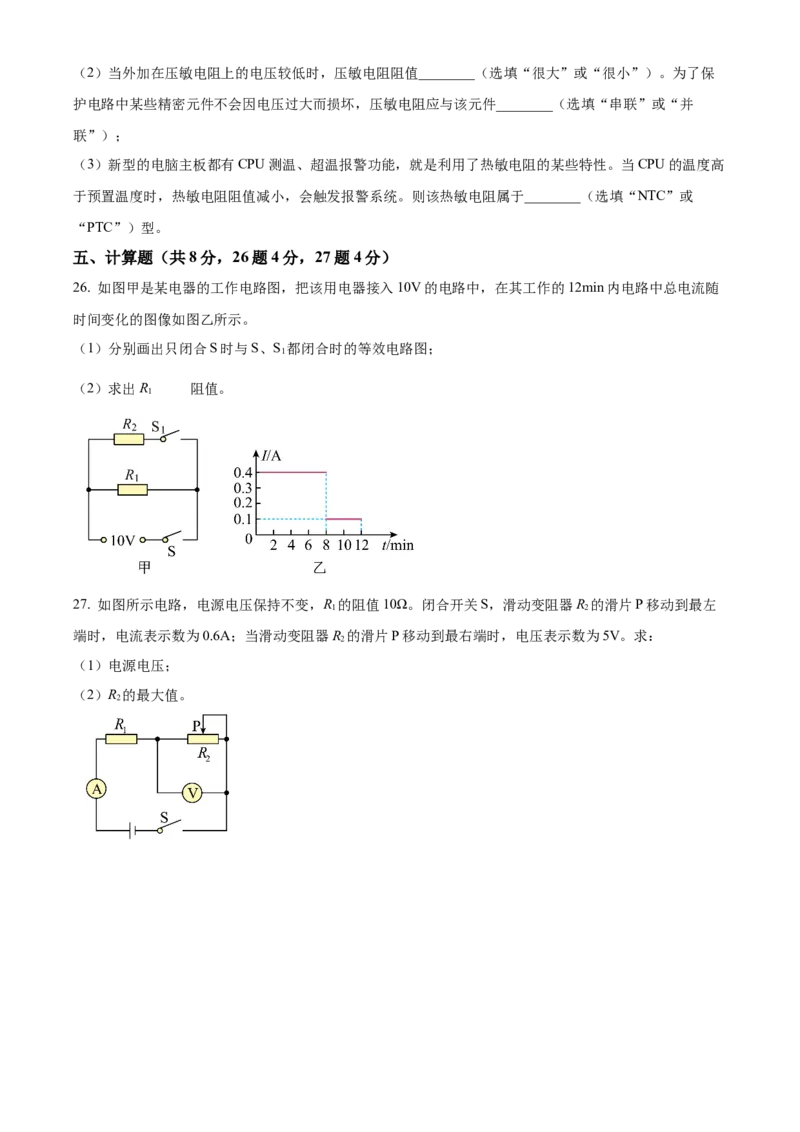

26. 如图甲是某电器的工作电路图，把该用电器接入10V的电路中，在其工作的12min内电路中总电流随
时间变化的图像如图乙所示。
（1）分别画出只闭合S时与S、S 都闭合时的等效电路图；
1
的
（2）求出R 阻值。
1
27. 如图所示电路，电源电压保持不变，R 的阻值10Ω。闭合开关S，滑动变阻器R 的滑片P移动到最左
1 2
端时，电流表示数为0.6A；当滑动变阻器R 的滑片P移动到最右端时，电压表示数为5V。求：
2
（1）电源电压；
（2）R 的最大值。
2
