2012年贵州省铜仁市中考物理试卷
一、选择题（本题共18个小题，每小题2分，共36分．每小题只有一个选项符合题意，请将正
确选项的序号填涂在答题卡相应的位置．）

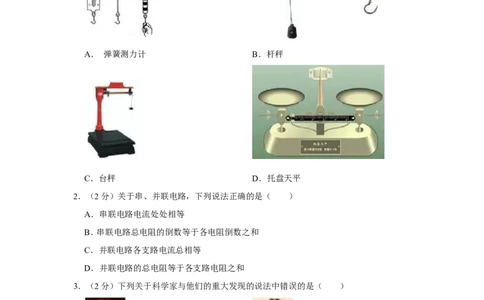

1．（2分）下列测量工具没有利用杠杆原理的是（ ）
A． 弹簧测力计 B．杆秤
C．台秤 D．托盘天平
2．（2分）关于串、并联电路，下列说法正确的是（ ）
A．串联电路电流处处相等
B．串联电路总电阻的倒数等于各电阻倒数之和
C．并联电路各支路电流总相等
D．并联电路的总电阻等于各支路电阻之和
3．（2分）下列关于科学家与他们的重大发现的说法中错误的是（ ）
A．牛顿发现万有引力 B．欧姆发现欧姆定律
第1页（共25页）C．法拉第发现电磁感应 D．阿斯米德发现电流的磁场

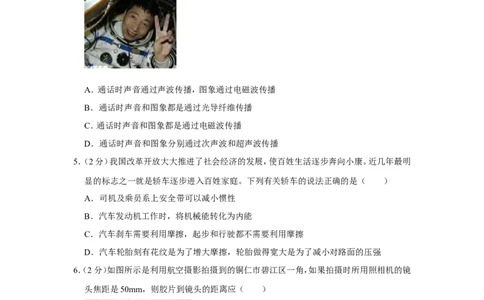

4．（2分）如图为我国第一航天英雄杨利伟在太空（宇宙飞船中）与家人（在北京）进行视频通
话时的情境，对此过程，下列说法正确的是（ ）
A．通话时声音通过声波传播，图象通过电磁波传播
B．通话时声音和图象都是通过光导纤维传播
C．通话时声音和图象都是通过电磁波传播
D．通话时声音和图象分别通过次声波和超声波传播
5．（2分）我国改革开放大大推进了社会经济的发展，使百姓生活逐步奔向小康。近几年最明
显的标志之一就是轿车逐步进入百姓家庭。下列有关轿车的说法正确的是（ ）
A．司机及乘员系上安全带可以减小惯性
B．汽车发动机工作时，将机械能转化为内能
C．汽车刹车需要利用摩擦，起步和行驶都不需要利用摩擦
D．汽车轮胎刻有花纹是为了增大摩擦，轮胎做得宽大是为了减小对路面的压强
6．（2分）如图所示是利用航空摄影拍摄到的铜仁市碧江区一角，如果拍摄时所用照相机的镜
头焦距是50mm，则胶片到镜头的距离应（ ）
A．大于100mm B．大于50mm小于100mm
C．小于50mm D．等于50mm
7．（2分）关于热现象，下列说法正确的是（ ）
第2页（共25页）A．夏天用电风扇吹风能使人感到凉爽，这是因为电风扇降低了空气的温度
B．海洋对全球气温起到了很好的调节作用
C．“摩擦生热”现象是用热传递的方法改变物体的内能
D．晶体和非晶体都有一定的熔点
8．（2分）下列设备没有利用连通器原理的是（ ）
A． 茶壶
B． 船闸
C． 活塞式抽水机
D． 下水道存水管
9．（2分）如图所示的实验中吸盘都保持静止，但所挂钩码已是吸盘所能提起的最大重物。对
此，下列说法正确的是（ ）
A．甲图中大气对吸盘的压力等于钩码的重力
B．乙图中大气对下面吸盘的压力等于钩砝的重力的
C．利用甲图的实验可以粗测大气压的值
D．利用乙图的实验可以粗测大气压的值
第3页（共25页）六、填空题（本题包括7小题，每空1分，共17分．请将答案填写在答题卡相应的位置．）
10．（2分）正在修建的杭瑞高速公路通车后，铜仁到思南鹦鹉溪段的里程是162km．汽车按
规定时速行驶，从铜仁到鹦鹉溪需1.5h，则汽车的平均速度是 km/h，合
m/s。
11．（2分）一根长约10cm左右的饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠
在A管的上端，往B管中轻轻吹气，会看到A管中液面 ，这是因为A管上方空气
流速增大，使压强 而造成的结果。
12．（2分）将一瓶冰冻的矿泉水放在桌上，一会儿瓶壁会出现许多小水珠，这是 现象。
在瓶内冰块逐渐熔化的过程中，瓶内水的温度 （填“升高”、“降低”或“不
变”）。
13．（4分）如图所示的电路中，电源电压不变，R ＝R ＝R ＝6 ．某同学误将一电流表并联在
1 2 3
R 两端，闭合开关后，读得电流表示数为0.6A，则电源电压ΩU＝ V；发现错误后，
1
该同学将图中电流表换成了电压表，则此时电压表的示数是 V，每只电阻消耗的
电功率是 W，电流每分钟在每只电阻上产生的热量是 J。
14．（2分）如图所示甲、乙两图是电磁学部分的两个重要实验。甲图闭合开关后，会发现直导
线在磁场中运动；乙图闭合开关后，如果用力推动直导线沿左右方向运动，会发现灵敏电
流计指针也左右摆动。请判断：人们是根据 图的原理制成了发电机，根据
图的原理制成了电动机。
第4页（共25页）15．（3分）人踢球时，对球施力的物体是 ，同时 也受到球的作用力，这一事例
说明 。
16．（2分）一同学在岸上最多只能搬得起质量是30kg的鹅卵石。如果鹅卵石的密度是
2.5×103kg/m3，则该同学在水中最多能搬得起质量是 kg的鹅卵石（石头不露出水
面）。这时石头受到的浮力是 N（
水
＝1.0×103kg/m3，取g＝10N/kg）。
八、作图题（本题包括2小题，共6分．请将ρ答案填写在答题卡相应的位置．）
17．（3分）如图所示是两人乘坐双人动力滑翔伞正在空中水平匀速直线飞行，设 O点为整个
装置（包括人）的重心，图中已画出整个装置所受重力，请在图中用力的示意图将整个装
置所受的力补画完整，并用相关字母表示出这些力。
18．（3分）一辆汽车在一平直的公路上以20m/s速度匀速行驶，请你在图上画出汽车行驶过
程中速度随时间变化关系的v﹣t图象。
九、实验探究题（本题包括2小题，共23分．请将答案填写在答题卡相应的位置．）
19．（12分）一种由贵阳味莼园食品股份有限公司生产的“味莼园”酱油，深受广大市民的喜
爱。杨浩同学观察到这种酱油的瓶壁上标有“净含量：500毫升”字样。于是他想：如果这
种标注是准确的，则只需用一架天平和一个能够装得下酱油的空瓶即可测出酱油的密度：
（1）他的实验步骤是：（用相关字母表示出所测的物理量）
；
① ；
②
第5页（共25页）。
③（2）如果用V
0
表示一瓶原装酱油的体积，则计算酱油密度的表达式是 。
（3）实验后杨浩同学分析到：即使瓶上标注的体积非常准确，以上方法由于 的原
因仍会给实验带来较大的误差。如果要进一步减小测量误差，则只需将空瓶换成
即可。
20．（11分）王强同学观察到现在的手电筒大都由原来的一个小灯泡换成了多颗发光二极管，
他通过使用发现这种手电筒非常明亮而且还非常省电。他很好奇，于是就到电子器材商店
买了两颗这种发光二极管准备用实验测出它的额定功率。从包装盒上，他了解到这种发光
二极管的额定电压是3V，正常发光时电阻约为80 左右。当他选好器材（电源是电压为
6V的蓄电池，滑动变阻器上标有“20 、1A”字样Ω）并将实验电路连成如图甲所示的情况
后： Ω
（1）请你用笔画线当导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）
（2）实验前，老师建议王强同学先使用电压表的大量程。王强将电路连好并检查无误后，
再将滑动变阻器调到阻值最大的位置，即图中的 端，这时，他闭合开关后发现发光
二极管非常明亮且还冒烟，接着就被烧坏了。产生这种现象的原因是 。
（3）当王强找到原因换上合适的器材后，按照正确的操作规则将电压表的示数调到
V，这时他观察到电流表示数如图乙所示。则这时通过发光二极管的电流是 A，发
光二极管的额定功率是 W。
（4）在这个实验中，滑动变阻器所起的作用是： ； 。
① ②
十、计算题（本题包括2小题，共20分．要求写出必要的计算过程和文字说明．请将答案填写
在答题卡相应的位置．）
21．（9分）一潜水艇潜入水下150m深处时，求：
（1）处于水下150m深度处一个面积为2.4m2的舱盖上所受海水的压强和压力各是多大？
第6页（共25页）（2）如果这个潜水艇受到的浮力是7×107N，求潜水艇的体积是多少？（为计算方便，取海
水密度为1.0×103kg/m3、g＝10N/kg）
22．（11分）一只标有“6V、3W”字样的小灯泡，接在如图所示的电路中，设电源电压和灯丝
电阻均不变，求：
（1）小灯泡正常发光时的电流和电阻分别是多少？
（2）当滑动变阻器连入电路中的电阻为6 时，闭合开关后小灯泡恰能正常发光，求电源
电压是多少？ Ω
（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点
c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为
P′，已知P：P′＝16：9，求所换电源的电压是多少？（设所换电源电压和灯丝电阻均不
变 ）
第7页（共25页）2012年贵州省铜仁市中考物理试卷
参考答案与试题解析
一、选择题（本题共18个小题，每小题2分，共36分．每小题只有一个选项符合题意，请将正
确选项的序号填涂在答题卡相应的位置．）
1．（2分）下列测量工具没有利用杠杆原理的是（ ）
A． 弹簧测力计 B．杆秤
C．台秤 D．托盘天平
【分析】杆秤、台秤、托盘天平在结构上符合杠杆的定义（在力的作用下，能绕某一固定点
转动的硬棒），属于杠杆。
【解答】解：
（1）杆秤、台秤、托盘天平都可以简化成在力的作用下，能绕某一固定点转动的硬棒，符合
杠杆的定义，利用了杠杆原理；
（2）弹簧测力计是根据弹簧受到的拉力越大，弹簧的伸长就越长的原理制成的。
故选：A。
【点评】本题考查了学生对生活和实验中常见工具、器材原理的掌握和了解。在力的作用
下，能绕某一固定点转动的硬棒，物理学中叫做杠杆，杠杆不一定是直棒。
2．（2分）关于串、并联电路，下列说法正确的是（ ）
A．串联电路电流处处相等
第8页（共25页）B．串联电路总电阻的倒数等于各电阻倒数之和
C．并联电路各支路电流总相等
D．并联电路的总电阻等于各支路电阻之和
【分析】利用下列知识分析判断：
（1）在串联电路中，电流处处相等，串联电路总电阻等于各串联电阻之和；
（2）在并联电路中，干路中的电流等于各支路电流之和，并联电路总电阻的倒数等于各电
阻倒数之和。
【解答】解：
A、在串联电路中，电流处处相等，正确；
B、串联电路总电阻等于各串联电阻之和，故B错；
C、在并联电路中，干路中的电流等于各支路电流之和，故C错；
D、并联电路总电阻的倒数等于各电阻倒数之和，故D错；
故选：A。
【点评】本题考查了串并联电路的电流和电阻特点，注意区分、易混淆，易错点！
3．（2分）下列关于科学家与他们的重大发现的说法中错误的是（ ）
A．牛顿发现万有引力 B．欧姆发现欧姆定律
C．法拉第发现电磁感应 D．阿斯米德发现电流的磁场
【分析】对每个重大发现进行分析，明确发现人，错误选项也就确定了。
【解答】解：
万有引力是由牛顿发现并总结出规律的；欧姆定律当然是欧姆最早总结出的关于电流与
电压、电阻关系的重要规律；电磁感应是法拉第受电生磁的启发最早发现的；电流的磁场
是丹麦物理学家奥斯特与1820年发现的。
故选：D。
【点评】解决此类问题需要掌握基本的物理学常识，平时应注意积累。
第9页（共25页）4．（2分）如图为我国第一航天英雄杨利伟在太空（宇宙飞船中）与家人（在北京）进行视频通
话时的情境，对此过程，下列说法正确的是（ ）
A．通话时声音通过声波传播，图象通过电磁波传播
B．通话时声音和图象都是通过光导纤维传播
C．通话时声音和图象都是通过电磁波传播
D．通话时声音和图象分别通过次声波和超声波传播
【分析】声波和电磁波都可以穿的信息，但声音不能在真空中传播；而电磁波可以在真空
中传播，且在真空中的传播速度最快，所以据此对各个选项逐次分析即可。
【解答】解：A、由于飞船在大气层以外，即有一段真空区域，所以声音是无法直接传播的，
故错误；
B、由于激光在光导纤维中传播，所以通话的声音和图象不可能是通过激光传过来的，故
错误；
C、通话时声音和图象都是通过电磁波传播的，故正确；
D、超声波和次声波都是声波，其不能在真空中传播，故错误。
故选：C。
【点评】知道声波不能在真空中传播，而电磁波可以在真空中传播是解决该题的关键。
5．（2分）我国改革开放大大推进了社会经济的发展，使百姓生活逐步奔向小康。近几年最明
显的标志之一就是轿车逐步进入百姓家庭。下列有关轿车的说法正确的是（ ）
A．司机及乘员系上安全带可以减小惯性
B．汽车发动机工作时，将机械能转化为内能
C．汽车刹车需要利用摩擦，起步和行驶都不需要利用摩擦
D．汽车轮胎刻有花纹是为了增大摩擦，轮胎做得宽大是为了减小对路面的压强
【分析】利用下列知识分析回答：
（1）物体具有的保持运动状态不变的性质叫惯性，一切物体都具有惯性，其大小仅与物体
的质量有关；
（2）汽车发动机为汽油机，是将内能转化为机械能的机器；
第10页（共25页）（3）汽车刹车、起步和行驶需要摩擦；
（4）摩擦力与压力和接触面的粗糙程度有关，压力越大、接触面越粗糙，摩擦力越大；
压强与压力和受力面积的大小有关，压力越大、受力面积越小，压强越大。
【解答】解：
A、司机及乘员系上安全带，是为了减小由于惯性带来的伤害，并非减小惯性，故A错；
B、汽车发动机工作时，燃料燃烧获得内能，再将内能转化为机械能，故B错；
C、汽车刹车需要利用摩擦，起步和行驶同样需要摩擦，就像人走路一样，离不开摩擦，否
则会打滑，故C错；
D、汽车轮胎刻有花纹，是通过增大接触面的粗糙程度增大摩擦；轮胎做得宽大是通过增
大受力面积减小对路面的压强，故D正确。
故选：D。
【点评】本题为力学、热学综合题，考查了学生对惯性、内燃机工作时的能量转化、摩擦、压
强的了解与掌握，利用所学知识分析身边的实际现象，真正体现了学以致用，有意义！
6．（2分）如图所示是利用航空摄影拍摄到的铜仁市碧江区一角，如果拍摄时所用照相机的镜
头焦距是50mm，则胶片到镜头的距离应（ ）
A．大于100mm B．大于50mm小于100mm
C．小于50mm D．等于50mm
【分析】凸透镜成像，u＞2f，成倒立、缩小的实像，应用于照相机，2f＞v＞f。
【解答】解：照相机的镜头相当于一个凸透镜，镜头的焦距是50mm，胶片和镜头之间是像
距，2f＞v＞f，所以胶片到镜头的距离大于50mm小于100mm。
故选：B。
【点评】掌握凸透镜成像的三种情况和应用：
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机。
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪。
u＜f，成正立、放大的虚像，应用于放大镜和老花镜。
7．（2分）关于热现象，下列说法正确的是（ ）
A．夏天用电风扇吹风能使人感到凉爽，这是因为电风扇降低了空气的温度
第11页（共25页）B．海洋对全球气温起到了很好的调节作用
C．“摩擦生热”现象是用热传递的方法改变物体的内能
D．晶体和非晶体都有一定的熔点
【分析】（1）影响蒸发快慢的因素有三个，即液体的温度、液体的表面积和液体表面的空
气流动情况；且蒸发吸热；
（2）由于水的比热容最大，所以使得水多的地方的温度变化小，而水少的沙漠地区温度变
化大；
（3）改变内能的方式有两种，即做功和热传递，做功改变内能属于能量的转化；而热传递
改变内能属于能量的转移；
（4）晶体有熔点，非晶体没有熔点。
【解答】解：A、夏天用电风扇吹风，加快了空气流动，促进了汗液的蒸发，由于蒸发是吸热
的，所以人感到凉快，但不是电风扇降低了空气的温度，故错误；
B、相同质量的水和其他液体相比较，在相同的受冷和受热的情况下，由于水的比热容最
大，水的温度变化小，这是海洋对全球气温起到了很好的调节作用的原因，故正确；
C、“摩擦生热”现象是用做功的方法改变物体的内能，故错误；
D、晶体有熔点，非晶体没有熔点。故错误。
故选：B。
【点评】该题考查了影响蒸发快慢的因素、水的比热容最大的应用、改变内能的方式和晶
体非晶体的区别等知识点，是一道综合题。

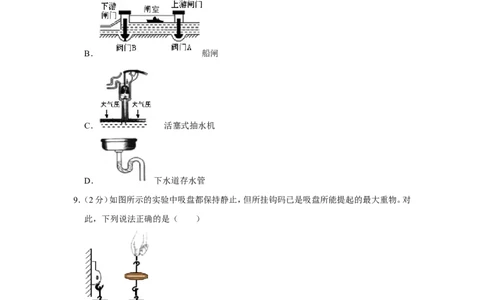

8．（2分）下列设备没有利用连通器原理的是（ ）
A． 茶壶
B． 船闸
C． 活塞式抽水机
第12页（共25页）D． 下水道存水管
【分析】连通器的特点：上端开口下端连通的容器。连通器里只有一种液体，在液体不流动
的情况下，连通器各容器中液面的高度总是相平的。
【解答】解：A、壶嘴和壶身构成了连通器；
B、船闸左右两个上端开口，底部相连，构成了一个连通器；
C、活塞式抽水机是利用大气压的原理来工作的，不属于连通器；
D、下水管成U形，水不流动时，U形管里的水相平，可以防止下水道里的气味散发出来，
属于连通器；
故选：C。
【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保
持相平。
9．（2分）如图所示的实验中吸盘都保持静止，但所挂钩码已是吸盘所能提起的最大重物。对
此，下列说法正确的是（ ）
A．甲图中大气对吸盘的压力等于钩码的重力
B．乙图中大气对下面吸盘的压力等于钩砝的重力的
C．利用甲图的实验可以粗测大气压的值
D．利用乙图的实验可以粗测大气压的值
【分析】根据P＝ 进行分析判断，要想测出大气压，则需要知道压力和接触面积的大小；
根据甲乙两种情况下物体都处于平衡状态进行受力分析，再根据二力平衡条件判断力的
大小，二力平衡的条件：大小相等、方向相反、作用在一条直线上、作用在一个物体上，四
个条件必须同时满足；据此答题。
第13页（共25页）【解答】解：A、甲图中吸盘在竖直方向受竖直向下的拉力和竖直向上的摩擦力，并且二力
是一对平衡力；在水平方向受大气对吸盘的压力和支持力，二力也是一对平衡力；因此大
气对吸盘的压力与钩码的重力没有任何关系，故A错误；
B、乙图中吸盘受到大气对下面吸盘向上的压力和物体对下面吸盘向下的拉力，并且这两
个力是一对平衡力，故大气对下面吸盘向上的压力等于钩码的重力；故B错误；
C、由A选项的分析可知，甲图不能求出大气对吸盘的压力，故不可以粗测大气压的值；故
C错误；
D、由B选项的分析可知，乙图能求出大气对吸盘的压力，故可以粗测大气压的值；故D正
确。
故选：D。
【点评】正确地对物体进行受力分析、知道静止状态是平衡状态，处于平衡状态的物体受
平衡力作用计算有用力的大小；重点是明确测定大气压的原理。
六、填空题（本题包括7小题，每空1分，共17分．请将答案填写在答题卡相应的位置．）
10．（2分）正在修建的杭瑞高速公路通车后，铜仁到思南鹦鹉溪段的里程是162km．汽车按
规定时速行驶，从铜仁到鹦鹉溪需 1.5h，则汽车的平均速度是 108 km/h，合 30
m/s。
【分析】知道铜仁到鹦鹉溪的路程和所用的时间，利用速度公式v＝ 求汽车的平均速度，
再进行单位换算（1m/s＝3.6km/h）。
【解答】解：
汽车的平均速度：
v＝ ＝ ＝108km/h＝108× m/s＝30m/s。
故答案为：108；30。
【点评】本题考查了速度公式v＝ 的应用，记忆单位关系时，注意看起来小的单位（m/s）
其实是大的，1m/s＝3.6km/h；密度的两个单位也是如此。
11．（2分）一根长约10cm左右的饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠
在A管的上端，往B管中轻轻吹气，会看到A管中液面 上升 ，这是因为A管上方空气
流速增大，使压强 减小 而造成的结果。
第14页（共25页）【分析】吸管和烧杯构成连通器，吹气之前，吸管内和烧杯内液面相平。
当向B管吹气时，A管上方的空气流动速度增大，压强减小，A管下方压强不变，A管内的
液体受到向上的压强大，液面上升。
【解答】解：往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上
的压强大于向下的压强，液面上升。
故答案为：上升；小。
【点评】对于流体压强问题，要明确被研究的物体，物体的哪两个侧面流体流速不同，判断
两个侧面的压强情况，判断物体在压强差作用下的运动情况。
12．（2分）将一瓶冰冻的矿泉水放在桌上，一会儿瓶壁会出现许多小水珠，这是 液化 现
象。在瓶内冰块逐渐熔化的过程中，瓶内水的温度 不变 （填“升高”、“降低”或
“不变”）。
【分析】物质由气态变为液态是液化。物质由固态变成液态是熔化，熔化吸热。冰水混合物
的温度为0℃。
【解答】解：瓶子的外壁出现了许多小水珠，是空气中水蒸气遇到冷的杯壁液化形成的。冰
块在熔化过程中，不断吸收热量，使周围温度下降。冰块逐渐熔化的过程中，由于冰水混
合物的温度是0℃，恰好是冰的熔点，水的凝固点，吸热的时候冰会熔化，但是在熔化的过
程中温度保持不变。
故答案为：液化、不变。
【点评】本题主要考查学生对：熔化和液化特点的理解和掌握，是一道基础题。

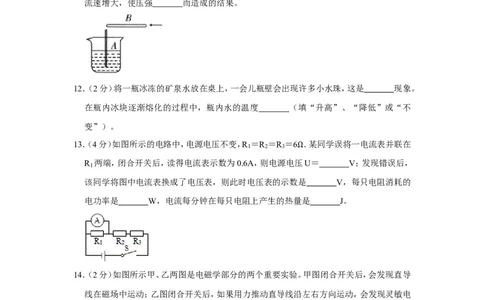

13．（4分）如图所示的电路中，电源电压不变，R ＝R ＝R ＝6 ．某同学误将一电流表并联在
1 2 3
R 两端，闭合开关后，读得电流表示数为0.6A，则电源电压ΩU＝ 7. 2 V；发现错误后，该
1
同学将图中电流表换成了电压表，则此时电压表的示数是 2. 4 V，每只电阻消耗的电功
率是 0.9 6 W，电流每分钟在每只电阻上产生的热量是 57. 6 J。
【分析】（1）当电流表并联在R 两端时，R 、R 串联，根据电阻的串联和欧姆定律求出电
1 2 3
第15页（共25页）源的电压；
（2）电流表换成了电压表时，三电阻串联，根据电阻的串联和欧姆定律求出电路中的电流，
再根据欧姆定律求出电压表的示数，根据P＝I2R求出每只电阻消耗的电功率，根据Q＝
W＝Pt求出电流每分钟在每只电阻上产生的热量。
【解答】解：（1）当电流表并联在R 两端时，如下图所示：
1
电源的电压U＝I（R +R ）＝0.6A×（6 +6 ）＝7.2V；
2 3
（2）电流表换成了电压表时，如下图所Ω示：Ω
电路中的电流I′＝ ＝ ＝0.4A，
电压表的示数U ＝I′R ＝0.4A×6 ＝2.4V；
1 1
每只电阻消耗的电功率P＝（I′）Ω 2R
1
＝（0.4A）2×6 ＝0.96W，
电流每分钟在每只电阻上产生的热量Q＝W＝Pt＝0.9Ω6W×60s＝57.6J。
故答案为：7.2；2.4；0.96；57.6。
【点评】本题考查了电阻的串联和欧姆定律、电功率、热量的计算，关键是电路接电压表和
电流表时电路的判断。
14．（2分）如图所示甲、乙两图是电磁学部分的两个重要实验。甲图闭合开关后，会发现直导
线在磁场中运动；乙图闭合开关后，如果用力推动直导线沿左右方向运动，会发现灵敏电
流计指针也左右摆动。请判断：人们是根据 乙 图的原理制成了发电机，根据 甲 图
的原理制成了电动机。
【分析】（1）电磁感应现象的前提是运动，结果是产生电流，通电导体在磁场中受力的前
第16页（共25页）提是通电，结果是受力运动；
（2）产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动，会产生
感应电流，本题判断电流表指针偏转就是产生感应电流，关键是看导体是否切割磁感线；
（3）通电导体在磁场中受力，受力方向与磁场方向、电流方向两个因素有关，只改变其中
一个因素，可以改变运动方向，同时改变两个因素，运动方向不会改变。
【解答】解：在甲图中，由于通电而运动，故是利用通电导线在磁场中受力的作用的原理制
成的，故是电动机的原理；
在乙图中，由于运动而使得电流表指针发生偏转，故是运动而产生电，即是电磁感应现象，
故是发电机的制作原理。
故答案为：乙；甲。
【点评】对比记忆：
（1）电磁感应现象实验装置没有电源直接供电；通电导体在磁场中受力实验装置有电源直
接供电。
（2）电磁感应现象实验影响电流方向的因素是运动方向和磁场方向；通电导体在磁场中受
力实验影响受力方向的因素是电流方向和磁场方向。
（3）电磁感应现象实验中机械能转化为电能；通电导体在磁场中受力实验中电能转化为机
械能。
（3）发电机利用电磁感应现象原理；电动机利用通电导体在磁场中受力原理。
15．（3分）人踢球时，对球施力的物体是 人（脚） ，同时 人（脚） 也受到球的作用力，这
一事例说明 物体间力的作用是相互的 。
【分析】力是物体对物体的作用，当一个物体对另一个物体有力的作用时，另一个物体也
同时对这个物体有力的作用，即力的作用是相互的。
【解答】解：人踢球时，人（脚）对球施加一个作用力，因此对球施力的物体是人（脚），由于
物体间力的作用是相互的，因此球对人（脚）也施加一个反作用力；这一事例说明了物体
间力的作用是相互的。
故答案为：人（脚）；人（脚）；物体间力的作用是相互的。
【点评】解决此类题目要结合力的作用是相互的，即一个物体在施力的同时必然也受力，
另一个物体在受力的同时必然也是施力物体。
16．（2分）一同学在岸上最多只能搬得起质量是30kg的鹅卵石。如果鹅卵石的密度是
2.5×103kg/m3，则该同学在水中最多能搬得起质量是 50 kg的鹅卵石（石头不露出水
面）。这时石头受到的浮力是 20 0 N（ 水 ＝1.0×103kg/m3，取g＝10N/kg）。
第17页（ρ共25页）【分析】（1）由同学在岸上最多能搬得起的鹅卵石质量，可求他能施加的最大力；
该同学在水中搬鹅卵石时，在水中最多能搬得起鹅卵石的最大重力等于受到的浮力加上
人施加的力，
设该鹅卵石的体积为V，可得关系式 石Vg＝ 水Vg+F大 ，据此求出鹅卵石的体积，再利
用密度公式求在水中最多能搬得起鹅卵ρ 石的最ρ大质量；
（2）求出了鹅卵石的体积（浸没排开水的体积），利用阿基米德原理求石头受到的浮力。
【解答】解：
（1）该同学能施加的最大力：
F大 ＝G石 ＝m石g＝30kg×10N/kg＝300N；
该同学在水中搬鹅卵石时，在水中最多能搬得起鹅卵石的最大重力：
G大 ＝F浮+F大 ，
设该鹅卵石的体积为V，则 石Vg＝ 水Vg+F大 ，
即：2.5×103kg/m3×V×10N/kgρ＝1×103kρg/m3×V×10N/kg+300N，
解得：
V＝2×10﹣2m3，
在水中最多能搬得起鹅卵石的最大质量：
m＝ 石V＝2.5×103kg/m3×2×10﹣2m3＝50kg；
（2）ρ这时石头受到的浮力：
F浮 ＝ 水V排g＝1×103kg/m3×2×10﹣2m3×10N/kg＝200N。
故答案ρ为：50；200。
【点评】本题考查了学生对重力公式、密度公式、阿基米德原理的掌握和运用，对水中的鹅
卵石受力分析得出相应的关系式求鹅卵石的体积是本题的关键。
八、作图题（本题包括2小题，共6分．请将答案填写在答题卡相应的位置．）
17．（3分）如图所示是两人乘坐双人动力滑翔伞正在空中水平匀速直线飞行，设 O点为整个
装置（包括人）的重心，图中已画出整个装置所受重力，请在图中用力的示意图将整个装
置所受的力补画完整，并用相关字母表示出这些力。
第18页（共25页）【分析】正在空中水平匀速直线飞行的动力滑翔伞，受平衡力作用，作用点都在重心，水平
方向上受水平向右的推力和水平向左的摩擦力；在竖直方向上受竖直向下的重力和竖直
向上的升力。
【解答】解：（1）过滑翔伞的重心沿竖直向上的方向画一条带箭头的线段，用符号F升 表示，
线段长短等于表示重力大小的线段；
（2）过滑翔伞的重心分别沿水平向右和水平向左的方向画一条带箭头的线段，分别用符号
F推 和f表示，注意表示二力的线段长度相等；
如下图所示：
【点评】会对物体进行正确的受力分析，会根据平衡力判断力的方向，会用力的示意图表
示出力的作用点和方向。
18．（3分）一辆汽车在一平直的公路上以20m/s速度匀速行驶，请你在图上画出汽车行驶过
程中速度随时间变化关系的v﹣t图象。
【分析】已知物体以20m/s的速度做匀速直线运动，所以任何时间段速度都一样；又由坐标
知，横轴为时间，纵轴代表速度，所以图象为与横轴平行的一条线段。
【解答】解：
作图方法是：在横轴和纵轴分别确定适当的时间、速度标度，然后在纵轴的20m/s出作横
轴的平行线段。如下图：
第19页（共25页）。
【点评】此题是易错题，容易出错的地方是，将速度﹣时间图象作成路程﹣时间图象。
九、实验探究题（本题包括2小题，共23分．请将答案填写在答题卡相应的位置．）
19．（12分）一种由贵阳味莼园食品股份有限公司生产的“味莼园”酱油，深受广大市民的喜
爱。杨浩同学观察到这种酱油的瓶壁上标有“净含量：500毫升”字样。于是他想：如果这
种标注是准确的，则只需用一架天平和一个能够装得下酱油的空瓶即可测出酱油的密度：
（1）他的实验步骤是：（用相关字母表示出所测的物理量）
用天平测出一瓶原装酱油的质量 m ； ；
1
① 将瓶中酱油倒入空瓶中，用天平测出空酱油瓶的质量 m 2 ；
② 算出酱油的密度 。
③
（2）如果用V 表示一瓶原装酱油的体积，则计算酱油密度的表达式是 ＝ 。
0
ρ
（3）实验后杨浩同学分析到：即使瓶上标注的体积非常准确，以上方法由于 酱油倒不干
净 的原因仍会给实验带来较大的误差。如果要进一步减小测量误差，则只需将空瓶换成
量筒 即可。
【分析】（1）先用天平测出一瓶原装酱油的质量，再将瓶中酱油倒入空瓶中，用天平测出
空酱油瓶的质量，知道瓶子的容积（酱油的体积），利用密度公式 ＝ 求酱油的密度；
ρ
（2）利用密度公式 ＝ 写出酱油密度的表达式；
ρ
（3）将杯中酱油倒出时，会有一些酱油残留在酱油瓶中，测出的质量不准确，计算出的密
度也就出现了误差。
为减小测量误差，可需将空瓶换成量筒，向量筒中倒入适量酱油后，再测剩余酱油与烧杯
的质量，这样量筒中酱油的体积和它的质量就准确了。
【解答】解：
（1）他的实验步骤是：
用天平测出一瓶原装酱油的质量m ；
1
第20页（共25页）
①将瓶中酱油倒入空瓶中，用天平测出空酱油瓶的质量m ；
2
②算出酱油的密度；
③（2）酱油的质量m＝m
1
﹣m
2
，
酱油的密度：
＝ ＝ ；
ρ
（3）将杯中酱油倒出时，会有一些酱油残留在酱油瓶中，测出的质量不准确，计算出的密
度也就出现了误差。
为减小测量误差，可需将空瓶换成量筒，向量筒中倒入适量酱油后，再测剩余酱油与烧杯
的质量，这样量筒中酱油的体积和它的质量就准确了。故答案为：
（1） 用天平测出一瓶原装酱油的质量m ；
1
将瓶①中酱油倒入空瓶中，用天平测出空酱油瓶的质量m
2
；
②算出酱油的密度；
③
（2） ＝
ρ
（3）酱油倒不干净；量筒。
【点评】此题主要考查液体密度的测量方法以及如何减小误差，为了减小误差，测量时要
注意部分酱油会残留在瓶壁上。
20．（11分）王强同学观察到现在的手电筒大都由原来的一个小灯泡换成了多颗发光二极管，
他通过使用发现这种手电筒非常明亮而且还非常省电。他很好奇，于是就到电子器材商店
买了两颗这种发光二极管准备用实验测出它的额定功率。从包装盒上，他了解到这种发光
二极管的额定电压是3V，正常发光时电阻约为80 左右。当他选好器材（电源是电压为
6V的蓄电池，滑动变阻器上标有“20 、1A”字样Ω）并将实验电路连成如图甲所示的情况
后： Ω
（1）请你用笔画线当导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）
（2）实验前，老师建议王强同学先使用电压表的大量程。王强将电路连好并检查无误后，
再将滑动变阻器调到阻值最大的位置，即图中的 A 端，这时，他闭合开关后发现发光
二极管非常明亮且还冒烟，接着就被烧坏了。产生这种现象的原因是 滑动变阻器的最大
阻值太小，使发光二极管两端电压过高 。
（3）当王强找到原因换上合适的器材后，按照正确的操作规则将电压表的示数调到 3
第21页（共25页）V，这时他观察到电流表示数如图乙所示。则这时通过发光二极管的电流是 0.0 4 A，发
光二极管的额定功率是 0.1 2 W。
（4）在这个实验中，滑动变阻器所起的作用是： 保护电路； ； 调节发光二极管
两端电压 。 ① ②
【分析】（1）根据发光二极管的额定电压确定电压表的量程，且与二极管并联；根据欧姆
定律求出额定电流的大约值确定电流表的量程，且与二极管串联。
（2）由电路图可知滑动变阻器接入电路最大阻值的位置，根据发光二极管被烧坏了说明电
路中的电流过大。
（3）额定电压下发光二极管正常工作，根据电流表的量程和分度值读出电流表的示数，根
据P＝UI求出光二极管的额定功率。
（4）滑动变阻器的一个作用是保护电路，另一作用是调节滑动变阻器滑片位置，改变电路
总电阻，电路电流改变，从而改变二极管两端的电压。
【解答】解：（1）发光二极管的额定电压为3V，所以电压表的量程为0～3V，且与发光二极
管并联；发光二极管的额定电流约为 ＝0.0375A，故电流表的量程为0～0.6A，且与
发光二极管串联，如下图所示：
第22页（共25页）（2）由图可知，滑动变阻器滑片位于A端时接入电路的电阻最大；
发光二极管被烧坏了说明电路中的电流过大，即滑动变阻器的最大阻值太小造成的。
（3）按照正确的操作规则将电压表的示数调到3V；
电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.04A，
发光二极管的额定功率P＝UI＝3V×0.04A＝0.12W。
（4）滑动变阻器的作用是： 保护电路； 调节发光二极管两端电压。
故答案为：（1）如图所示；（2）①A；滑动变阻器②的最大阻值太小，使发光二极管两端电压过
高；
（3）3；0.04； 0.12；（4） 保护电路； 调节发光二极管两端电压。
【点评】本题考查了连接实物图①、滑动变阻器②的作用、电流表读数、求发光二极管的功率等
内容，是实验的常考内容；连接电路时要注意滑动变阻器的接法，滑动变阻器四个接线柱
不能同时接上面两个接线柱，应接一上一下两个接线柱；对电表读数时应先确定电表的量
程与最小分度值，然后根据指针位置读数。
十、计算题（本题包括2小题，共20分．要求写出必要的计算过程和文字说明．请将答案填写
在答题卡相应的位置．）
21．（9分）一潜水艇潜入水下150m深处时，求：
（1）处于水下150m深度处一个面积为2.4m2的舱盖上所受海水的压强和压力各是多大？
（2）如果这个潜水艇受到的浮力是7×107N，求潜水艇的体积是多少？（为计算方便，取海
水密度为1.0×103kg/m3、g＝10N/kg）
【分析】（1）已知水的密度和深度，利用公式P＝ gh计算潜水艇受到的压强；已知潜水艇
受到的压强和舱盖面积，利用公式F＝PS计算受ρ到的压力。
（2）已知潜水艇受到的浮力和海水的密度，利用公式V排 ＝ 计算排开水的体积，
也就是潜水艇的体积。
【解答】解：
（1）潜水艇受到的压强为P＝ gh＝1.0×103kg/m3×10N/kg×150m＝1.5×106Pa
潜水艇受到的压力为F＝PS＝1ρ.5×106Pa×2.4m2＝3.6×106N
（2）潜水艇的体积为V＝V排 ＝ ＝ ＝7000m3。
答：
第23页（共25页）（1）潜水艇的舱盖受到的压强和压力分别为：1.5×106Pa、3.6×106N；
（2）潜水艇的体积为7000m3。
【点评】液体产生的压力不一定等于液体的重力，所以在计算液体压力时，一般先计算压
强，然后利用公式F＝PS得到压力。
22．（11分）一只标有“6V、3W”字样的小灯泡，接在如图所示的电路中，设电源电压和灯丝
电阻均不变，求：
（1）小灯泡正常发光时的电流和电阻分别是多少？
（2）当滑动变阻器连入电路中的电阻为6 时，闭合开关后小灯泡恰能正常发光，求电源
电压是多少？ Ω
（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点
c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为
P′，已知P：P′＝16：9，求所换电源的电压是多少？（设所换电源电压和灯丝电阻均不
变 ）
【分析】（1）由灯泡的铭牌可知额定电压和额定功率，根据R＝ 求出灯泡的电阻。
（2）先根据I＝ 求出灯泡正常发光时的电流，再根据电阻的串联特点和欧姆定律求出电
源的电压。
（3）根据电路的变化，画出等效电路图，根据电功率之比和公式P＝I2R求出灯泡的电流之
比，再利用欧姆定律列出等式，最终求出电源电压。
【解答】解：（1）灯泡的电阻：
R ＝ ＝ ＝12 ；
L
Ω
电流为：I＝ A＝0.5A；
（2）因此时灯泡正常发光，
电源的电压：
U＝I（R +R ）＝0.5A×（12 +6 ）＝9V；
L P
Ω Ω
第24页（共25页）（3）当闭合开关S，滑动变阻器的滑片P滑到中点c时，等效电路图如图1所示；
当滑片P滑到b端时，等效电路图如图2所示。
∵P：P′＝16：9，
∴ ＝ ＝ ，
解得： ＝ ；
∵电源的电压不变，
∴I（R + R ）＝I′（R +R ）
L AP L AP
解得：R ＝R ，
L AP
由图1可得：
电源的电压U＝I（R + R ）＝I× R ＝ U ＝ ×8V＝12V。
L AP L L
答：（1）小灯泡正常发光时的电阻为12 ，电流为0.5A；
（2）电源电压为9V； Ω
（3）所换电源的电压为12V。
【点评】本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是公式及其变形式的灵
活运用；本题的难度在于换电源以后，能根据电功率关系和电源的电压不变得出电阻之间的
关系。
第25页（共25页）
