2016年贵州省铜仁市中考物理试卷
一、选择题：（本题共9小题，每小题2分，共18分．在每小题给出的四个选项中，只有一项是
符合题目要求的．请将答案填写在答题卡相应位置上．）
1．（2分）下列对生活中的物理量估计正确的是（ ）
A．梵净山金顶的大气压约为1.5×105Pa
B．教室内一盏日光灯的功率约为40W
C．一瓶普通的“泉都”矿泉水质量约为10kg
D．人体感觉最舒适的环境温度是37℃

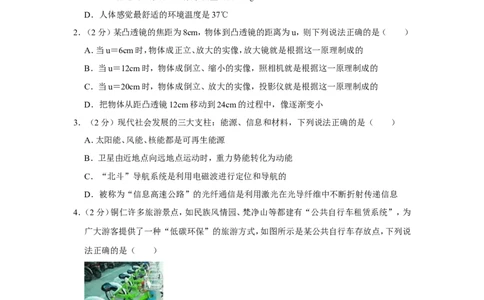

2．（2分）某凸透镜的焦距为8cm，物体到凸透镜的距离为u，则下列说法正确的是（ ）
A．当u＝6cm时，物体成正立、放大的实像，放大镜就是根据这一原理制成的
B．当u＝12cm时，物体成倒立、缩小的实像，照相机就是根据这一原理制成的
C．当u＝20cm时，物体成倒立、放大的实像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm移动到24cm的过程中，像逐渐变小
3．（2分）现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（ ）
A．太阳能、风能、核能都是可再生能源
B．卫星由近地点向远地点运动时，重力势能转化为动能
C．“北斗”导航系统是利用电磁波进行定位和导航的
D．被称为“信息高速公路”的光纤通信是利用激光在光导纤维中不断折射传递信息
4．（2分）铜仁许多旅游景点，如民族风情园、梵净山等都建有“公共自行车租赁系统”，为
广大游客提供了一种“低碳环保”的旅游方式，如图所示是某公共自行车存放点，下列说
法正确的是（ ）
A．下坡时自行车速度越来越大是由于惯性越来越大
B．增大座垫面积能减小座垫对人的压力
C．步行、骑自行车、少乘车和电梯等都是“低碳环保”的文明行为
D．自行车若能安装一个小电动机，则更省力也更“低碳环保”
5．（2分）标有“12V 6W”与“12V 3W”的灯泡以串联方式接入电路中，若让其中一盏
第1页（共26页）灯正常工作，则电源电压为（ ）
A．24V B．18V C．16V D．12V
6．（2分）铜仁市一年一度的“赛龙舟”于6月8日在著名风景区大明边城举行，下列有关
“赛龙舟”的说法正确的是（ ）
A．龙舟能够漂浮在水面，是因为浮力大于重力
B．划龙舟的船桨是一个省力杠杆
C．龙舟远去时，听到的鼓声逐渐减小是因为鼓声的频率逐渐减小
D．龙舟前进是因为物体间力的作用是相互的

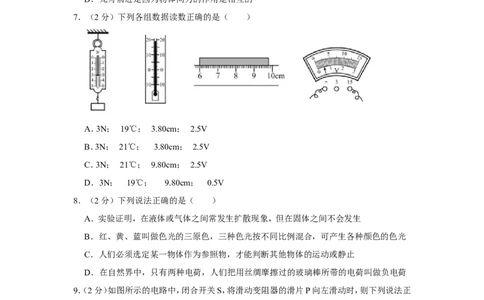

7．（2分）下列各组数据读数正确的是（ ）
A．3N； 19℃； 3.80cm； 2.5V
B．3N； 21℃； 3.80cm； 2.5V
C．3N； 21℃； 9.80cm； 2.5V
D．3N； 19℃； 9.80cm； 0.5V
8．（2分）下列说法正确的是（ ）
A．实验证明，在液体或气体之间常发生扩散现象，但在固体之间不会发生
B．红、黄、蓝叫做色光的三原色，三种色光按不同比例混合，可产生各种颜色的色光
C．人们必须选定某一物体作为参照物，才能判断其他物体的运动或静止
D．在自然界中，只有两种电荷，人们把用丝绸摩擦过的玻璃棒所带的电荷叫做负电荷
9．（2分）如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正
确的是（ ）
第2页（共26页）A．电流表的示数减小
B．R 的电功率一定增大
1
C．电路的总电功率一定减小
D．电压表的示数增大
二、填空题：（本题包括7个小题，每空1分，共17分．请将答案填写在答题卡相应的位置．）
10．（2分）1791年，法国为了改变计量制度混乱情况，在规定了长度的单位米的同时，又规定
了质量的单位，即规定 ℃时1dm3纯水的质量为1kg，并且用铂制作了标准千克原
器，保持在法国档案局。这个标准千克原器也叫“ ”。
11．（3分）十里锦江画廊是铜仁的旅游景点之一，游客乘坐游轮畅游锦江，沿途欣赏美丽的
风光。游轮的排水量达25t，满载时游轮吃水深度为0.5m，船底受到江水的压强约为
Pa，船受到的浮力约为 N（g＝10N/kg）．当游客下船后，船受到的浮力
将 （填“变大”“变小”或“不变”）。
12．（2分）如图所示，闭合开关后，电磁铁附近的小磁针处于静止状态，则A端是电源的
极，当滑动变阻器的滑片向右滑动时，电磁铁的磁性将 （填“变大”“变小”或
“不变”）。
13．（3分）用两个相同的电热器分别给质量相等的水和某种液体加热，每隔10分钟记录一次
数据，如表所示。则该液体的比热容为 J/（kg•℃），若使他们升高相同的温度，
吸收的热量多。如果完全燃烧0.2m3沼气放出的热全部被1标准大气压下、10kg、初温为
20℃的水吸收，水的温度将升高 ℃．（沼气热值为 2.1×107J/m3、C
水
＝
4.2×103J/（kg•℃）
加热时间/min 0 10 20
水的温度/℃ 20 25 30
液体的温度/℃ 20 34 48
14．（2分）如图所示的电路中，电源电压不变，R ＝R ＝R ＝10 ．宇宇同学误将一电流表并
1 2 3
联在R 两端，闭合开关后，读得电流表示数为0.3A，则电源电Ω压U＝ V；发现错误
1
后，该同学将图中电流表换成了电压表，则此时电压表的示数是 V。
第3页（共26页）15．（2分）铜仁高铁南站开通后，大大推动了铜仁经济的发展。在火车站台边缘一定距离的
地方标有一条安全黄线，人必须站在安全黄线以外的区域候车。这是因为高速列车与人之
间空气流速 人另一侧的流速，造成了人车之间的空气压强 （填“增大”
“不变”或“减小”），从而产生了推向高速列车的作用力，给人带来危险。

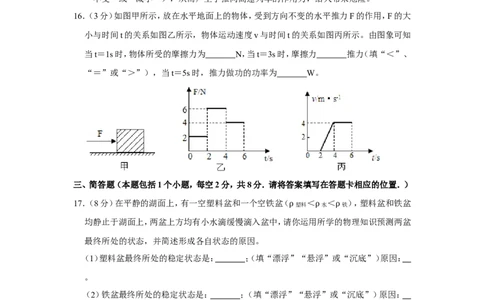

16．（3分）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大
小与时间t的关系如图乙所示，物体运动速度v与时间t的关系如图丙所示。由图象可知
当t＝1s时，物体所受的摩擦力为 N，当t＝3s时，摩擦力 推力（填“＜”、
“＝”或“＞”），当t＝5s时，推力做功的功率为 W。
三、简答题（本题包括1个小题，每空2分，共8分．请将答案填写在答题卡相应的位置．）
17．（8分）在平静的湖面上，有一空塑料盆和一个空铁盆（
塑料
＜
水
＜
铁
），塑料盆和铁盆
均静止于湖面上，两盆上方均有小水滴缓慢滴入盆中，请ρ你运用ρ所学的ρ 物理知识预测两盆
最终所处的状态，并简述形成各自状态的原因。
（1）塑料盆最终所处的稳定状态是： ；（填“漂浮”“悬浮”或“沉底”）原因：
。
（2）铁盆最终所处的稳定状态是： ；（填“漂浮”“悬浮”或“沉底”）原因：
。
四、作图题（本题包括2个小题，每小题3分，共6分．请将答案填写在答题卡相应的位置．）
18．（3分）在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
第4页（共26页）19．（3分）根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜
反射后照亮墙面M的范围。（请保留作图痕迹）
五、实验探究题（本题包括2个小题，20小题8分，21小题12分，共20分．请将答案填写在答
题卡相应的位置．）
20．（8分）小明为家中的盆景设计了一个自动供水装置。如图所示，用一个塑料瓶装满水倒
放在盆景盘中，瓶口刚刚被水浸没。当盘中的水位下降到使瓶口露出水面时，空气进入瓶
中，瓶中就会有水流出，使盘中的水位升高，瓶口又被浸没，瓶中的水不再流出。
（1）该装置是否利用了连通器的原理？ （填“是”或“不是）。
（2）盘中的水由于 （填物态变化）而下降，瓶内水由于 而下降。
（3）当瓶内水不再下降后，位于瓶口的A点压强 （填“变大”、“变小”或“不
变”）。
21．（12分）小明探究电阻一定时电流与电压关系的实验中：
（1）连接电路时，开关必须 ；
（2）小明连好如图所示电路，正准备闭合开关，旁边的小兰急忙拦住他说：接线错了！请
你帮助小明检查一下电路，把错接的线找出来打上“×”，并在图上补画出正确的接线。
（连线不交叉）
（3）正确连接后小明同学进行实验，得到的实验数据如下表所示。在小组交流时，其他小
组同学指出该实验中有一组数据存在明显的错误，这组数据是第 次的实验数据；
实验次数 1 2 3 4 5 6
电压U/A 0.3 0.6 0.9 1.2 1.5 1.8
电流I/A 0.08 0.15 0.23 0.40 0.38 0.45
（4）在进行探究时，滑动变阻器所起的主要作用是： ；运用的实验研究方法是：
第5页（共26页）；实验结论是： 。
六、计算题（本题包括2小题，22小题10分，23小题11分，共21分．要求写出必要的计算过
程和文字说明．请将答案填写在答题卡相应的位置．）
22．（10分）如图所示，物体A是正方体金属块，边长是20cm，在拉力F的作用下物体A恰好
做匀速直线运动。已知，每个滑轮重20N，金属块的密度
金
＝5×103kg/m3，物体A运动时
受到地面的阻力是物体重的0.3倍，在2s内被拖动5m，不ρ计绳重及绳与滑轮、轮与轴之间
的摩擦（g＝10N/kg）。试求：
（1）物体A对地面的压强；
（2）拉力F做功的功率；
（3）该滑轮组的机械效率。（计算结果保留1位小数）
23．（11分）如图所示的电路中，只闭合S 时，通过R 的电流是1.5A，R ＝30 ，R ＝20 ．求：
1 2 1 2
（1）电源电压是多大？ Ω Ω
（2）只闭合S 时，通电20s电流通过R 产生的电热是多少？
2 1
（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少？
第6页（共26页）第7页（共26页）2016年贵州省铜仁市中考物理试卷
参考答案与试题解析
一、选择题：（本题共9小题，每小题2分，共18分．在每小题给出的四个选项中，只有一项是
符合题目要求的．请将答案填写在答题卡相应位置上．）
1．（2分）下列对生活中的物理量估计正确的是（ ）
A．梵净山金顶的大气压约为1.5×105Pa
B．教室内一盏日光灯的功率约为40W
C．一瓶普通的“泉都”矿泉水质量约为10kg
D．人体感觉最舒适的环境温度是37℃
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单
位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、梵净山金顶的海拔高，空气稀薄，大气压小于1标准大气压1.0×105Pa，山顶
的大气压为1.5×105Pa不符合实际，故A错误。
B、教室内一盏日光灯的功率约为40W，故B正确；
C、一瓶普通的“泉都”矿泉水体积约为500ml，质量约为m＝ V＝1.0×103kg/m3×500×10
﹣6m3＝0.5kg，故C错误； ρ
D、人体感觉舒适的环境温度为23°左右，故D错误。
故选：B。
【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种
能力的提高，对我们的生活同样具有很大的现实意义。
2．（2分）某凸透镜的焦距为8cm，物体到凸透镜的距离为u，则下列说法正确的是（ ）
A．当u＝6cm时，物体成正立、放大的实像，放大镜就是根据这一原理制成的
B．当u＝12cm时，物体成倒立、缩小的实像，照相机就是根据这一原理制成的
C．当u＝20cm时，物体成倒立、放大的实像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm移动到24cm的过程中，像逐渐变小
【分析】 凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像。2f＞u＞f，成倒立、放大的
实像。u①＜f，成正立、放大的虚像。u＝2f，成倒立、等大的实像。
凸透镜成实像时，物距变大，像距变小，像变小。
【②解答】解：A、将物体放在6cm处，物距小于焦距，成正立、放大的虚像，应用放大镜，故A
第8页（共26页）错误；
B、将物体放在12cm的地方，即处于2f＞u＞f，成倒立、放大的实像，应用于幻灯机，故B
错误；
C、当u＝20cm时，物体处于2倍焦距以外，此时成倒立、缩小的实像，照相机就是根据这
一原理制成的，故C错误；
D、物体从距凸透镜12cm移动到24cm的过程中，即物距变大，像距变小，此时的像应该
变小，故D正确。
故选：D。
【点评】掌握凸透镜成像的三种情况及相关的应用是解决本题的关键。
3．（2分）现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（ ）
A．太阳能、风能、核能都是可再生能源
B．卫星由近地点向远地点运动时，重力势能转化为动能
C．“北斗”导航系统是利用电磁波进行定位和导航的
D．被称为“信息高速公路”的光纤通信是利用激光在光导纤维中不断折射传递信息
【分析】（1）能够短时间从自然界得到补充的是可再生能源，不能得到补充的是不可再生
能源；
（2）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；重力势能大小的影
响因素：质量、被举的高度，质量越大，高度越大，重力势能越大；
（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中
传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；
（4）光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然
后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息。
【解答】解：
A、太阳能、风能都是可再生能源，核能属于不可再生能源，故A错误；
B、当卫星从近地点向远地点运动时，速度变小，动能变小，高度增加，重力势能增大，因此
将动能转化为重力势能，故B错误；
C、电磁波可以在真空中传播，故“北斗”导航是利用电磁波进行定位和导航的，故C正
确；
D、光纤通信是利用激光在光导纤维中反射来传递信息的，故D错误。
故选：C。
【点评】本题考查了能源的分类、机械能的转化、电磁波的利用、以及光纤通信，涉及的知
第9页（共26页）识点较多，是一道学科综合题，但难度不大，是一道基础题。
4．（2分）铜仁许多旅游景点，如民族风情园、梵净山等都建有“公共自行车租赁系统”，为
广大游客提供了一种“低碳环保”的旅游方式，如图所示是某公共自行车存放点，下列说
法正确的是（ ）
A．下坡时自行车速度越来越大是由于惯性越来越大
B．增大座垫面积能减小座垫对人的压力
C．步行、骑自行车、少乘车和电梯等都是“低碳环保”的文明行为
D．自行车若能安装一个小电动机，则更省力也更“低碳环保”
【分析】（1）惯性是物体保持原来运动状态不变的性质，其大小只与质量有关；
（2）在压力一定时，增大受力面积可减小压强；
（3）从节约能源的反面分析；
（4）电能是二次能源。
【解答】解：A、自行车下坡时其速度发生了改变，惯性大小与速度无关，故A错误；
B、增大座垫面积可以在压力一定时，减小坐垫对人的压强，故B错误；
C、步行、骑自行车、少乘车和电梯等都可以减少能量的损坏，故C正确；
D、电动机会消耗电，而电是由其他能转化而来的，不属于“低碳环保”，故D错误。
故选：C。
【点评】本题以自行车为内容，考查了有关压强、惯性、平衡力的辨别，属力学综合题，考查
全面，值得关注。
5．（2分）标有“12V 6W”与“12V 3W”的灯泡以串联方式接入电路中，若让其中一盏
灯正常工作，则电源电压为（ ）
A．24V B．18V C．16V D．12V
【分析】已知两灯泡的额定电压和额定功率，根据P＝UI求出两灯的额定电流，再根据欧
姆定律求出两灯泡的电阻；两灯串联方式接入电路中后，正常发光的是电流较小的一个，
根据电阻的串联和欧姆定律求出电路的电压。
【解答】解：由P＝UI可得，两灯泡的额定电流：
第10页（共26页）I ＝ ＝ ＝0.5A，I ＝ ＝ ＝0.25A，
1 2
由I＝ 可得，两灯泡的电阻分别为：
R ＝ ＝ ＝24 ，R ＝ ＝ ＝48 ，
1 2
Ω Ω
因串联电路中各处的电流相等，
所以，两灯串联方式接入电路中，且其中一盏灯正常工作时，电路中的电流I＝I ＝0.25A，
2
因串联电路中总电阻等于各分电阻之和，
所以，电路两端的电压：
U＝I（R +R ）＝0.25A×（24 +48 ）＝18V。
1 2
故选：B。 Ω Ω
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据串
联电路的特点确定电路中的电流。
6．（2分）铜仁市一年一度的“赛龙舟”于6月8日在著名风景区大明边城举行，下列有关
“赛龙舟”的说法正确的是（ ）
A．龙舟能够漂浮在水面，是因为浮力大于重力
B．划龙舟的船桨是一个省力杠杆
C．龙舟远去时，听到的鼓声逐渐减小是因为鼓声的频率逐渐减小
D．龙舟前进是因为物体间力的作用是相互的
【分析】（1）物体的沉浮与物体的重力大小以及物体所受浮力的大小无关，它是由物体所
受重力与浮力的合力决定。当合力向上则物体上浮；当合力向下，则物体下沉；当合力为
0，则物体处于漂浮或悬浮状态；
（2）船桨使用时动力臂小于阻力臂，是费力杠杆；
（3）响度与距离发声体的远近有关，距离越远，响度越小；
（4）物体间力的作用是相互的。
【解答】解：A、龙舟漂浮在水面上时，龙舟所受的浮力等于重力，故A错误；
B、划龙舟的船桨在使用时动力臂小于阻力臂，是费力杠杆，好处是省距离，故B错误；
C、龙舟远去时，听到的鼓声逐渐减小是因为鼓声的响度逐渐减小，故C错误；
D、船桨往后划水，龙舟前进，是因为力的作用是相互的，故D正确。
故选：D。
第11页（共26页）【点评】此题以龙舟比赛为背景，考查了与力学、声学相关的多个知识点，有一定综合性，
但难度不大，体现了物理知识与实际的联系。
7．（2分）下列各组数据读数正确的是（ ）
A．3N； 19℃； 3.80cm； 2.5V
B．3N； 21℃； 3.80cm； 2.5V
C．3N； 21℃； 9.80cm； 2.5V
D．3N； 19℃； 9.80cm； 0.5V
【分析】明确各个测量工具的分度值和量程，读出示数，刻度尺要估读到最小分度值的下
一位。
【解答】解：
（1）图为弹簧测力计，其分度值为0.2N，示数为3N；
（2）图为温度计，分度值为1℃，示数越往上越大，液柱上表面在零上，示数为19℃；
（3）图为刻度尺，分度值为1mm，物体左端在6.00cm处，右端在9.80cm处，
所以该物体的长度为：9.80cm﹣6.00cm＝3.80cm；
（4）图为电压表，量程为0～15V，分度值为0.5V，示数为2.5V。
综上所述：A正确。
故选：A。
【点评】本题考查了各种测量工具的使用，是一道基础题。
8．（2分）下列说法正确的是（ ）
A．实验证明，在液体或气体之间常发生扩散现象，但在固体之间不会发生
B．红、黄、蓝叫做色光的三原色，三种色光按不同比例混合，可产生各种颜色的色光
C．人们必须选定某一物体作为参照物，才能判断其他物体的运动或静止
D．在自然界中，只有两种电荷，人们把用丝绸摩擦过的玻璃棒所带的电荷叫做负电荷
【分析】 物质是由分子组成的，分子不停地做无规则运动；
光的三①原色是红、绿、蓝，三种色光能合成各种颜色的光，所以能看到彩色的画面；
②参照物的运动状态决定于所选择的参照物；
③ 第12页（共26页）电荷只有两种，物理上规定把用丝绸摩擦过的玻璃棒所带的电荷叫做正电荷，把用毛
④皮摩擦过的橡胶棒所带的电荷叫做负电荷。
【解答】解：
A、组成物质的分子不停地做无规则运动，分子彼此进入对方的现象时扩散，扩散现象既
可以发生在气体之间、也可以发生在固体和液体之间。故A错误；
B、将红光、绿光和蓝光三种色光按不同比例混合后，可以产生各种颜色的光，因此把这三
种色光叫做色光的三原色。故B错误；
C、因为运动和静止是相对的，所以，不事先选定参照物，就无法对某个物体的运动状态作
出肯定的回答，说这个物体是运动或静止是毫无意义的。故C正确；
D、根据正负电荷的规定可知：用丝绸摩擦过的玻璃棒所带的电荷是正电荷。故D错误。
故选：C。
【点评】此题是一道综合题，考查了扩散现象、光的三原色、选择参照物的必要性及两种电
荷的规定，包含的知识点较多，熟练掌握基本规律和概念是解答的基础。
9．（2分）如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正
确的是（ ）
A．电流表的示数减小
B．R 的电功率一定增大
1
C．电路的总电功率一定减小
D．电压表的示数增大
【分析】由电路图可知，滑动变阻器与电阻串联，电流表测电路中的电流，电压表测滑动变
阻器两端的电压；滑动变阻器的滑片P向左移动，接入电路的电阻变小，则电路中的总电
阻变小，根据欧姆定律和串联电路的特点即可判断电表的示数变化。
【解答】解：滑动变阻器与电阻串联，电流表测电路中的电流，电压表测滑动变阻器两端的
电压；
当滑动变阻器的滑片P向左移动时，接入电路的电阻变小、电路的总电阻变小；
第13页（共26页）由欧姆定律可知，电路中的电流变大，故A错误；
电阻R 两端的电压变大，由串联电路的电压规律可知，电压表的示数变小，故D错误；
1
电流变大，由公式P＝I2R可知R 的电功率一定增大，故B正确；
1
由P＝UI可知，电路的总功率变大，故C错误。
故选：B。
【点评】本题考查了串联电路的特点和欧姆定律的灵活运用，关键是会分析电路的连接情
况和滑动变阻器滑片的移动对电路电阻的影响。
二、填空题：（本题包括7个小题，每空1分，共17分．请将答案填写在答题卡相应的位置．）
10．（2分）1791年，法国为了改变计量制度混乱情况，在规定了长度的单位米的同时，又规定
了质量的单位，即规定 4 ℃时1dm3纯水的质量为1kg，并且用铂制作了标准千克原器，
保持在法国档案局。这个标准千克原器也叫“ 档案千克 ”。
【分析】根据质量的规定进行分析解答。
【解答】解：
1872年科学家们通过国际会议规定1dm3的纯水在时的质量为1千克（水在时密度最大），
并且用铂制作了标准千克原器，保存在法国档案局，因而称这个标准千克器为“档案千
克”。
故答案为：4；档案千克。
【点评】本题考查了质量单位的规定，属于易错题。

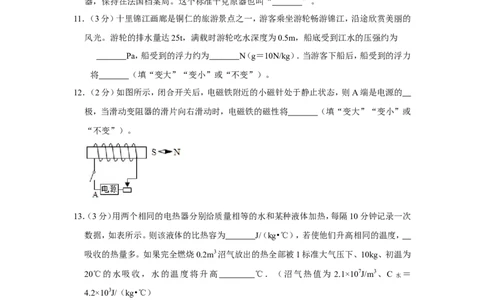

11．（3分）十里锦江画廊是铜仁的旅游景点之一，游客乘坐游轮畅游锦江，沿途欣赏美丽的
风光。游轮的排水量达25t，满载时游轮吃水深度为0.5m，船底受到江水的压强约为
5×10 3 Pa，船受到的浮力约为 2.5×1 0 5 N（g＝10N/kg）．当游客下船后，船受到的浮力
将 变小 （填“变大”“变小”或“不变”）。
【分析】（1）已知水的密度和船的吃水深度，利用公式p＝ gh计算船底受到的水的压强；
（2）知道轮船满载时排开水的质量，利用重力公式和阿基ρ米德原理求船受的浮力；
（2）当游客下船后，船仍然漂浮在水面上，根据船的重力的变化，结合物体浮沉条件分析
判断。
【解答】解：
（1）船底受到水的压强：
p＝ 水gh＝1.0×103kg/m3×10N/kg×0.5m＝5×103Pa；
（2）ρ 载时船受到的浮力：
F浮 ＝G排 ＝m排g＝25×103kg×10N/kg＝2.5×105N；
第14页（共26页）（2）当客人下船后，船仍然漂浮在水面上，
所以，浮力等于重力，
船的总重力变小，
所以浮力变小。
故答案为：5×103；2.5×105；变小。
【点评】此题考查液体压强、浮力的大小计算，同时考查阿基米德原理和物体浮沉条件的
应用，关键是利用好物体漂浮，浮力的等于重力这个条件。
12．（2分）如图所示，闭合开关后，电磁铁附近的小磁针处于静止状态，则A端是电源的 正
极，当滑动变阻器的滑片向右滑动时，电磁铁的磁性将 变小 （填“变大”“变小”或
“不变”）。
【分析】（1）根据磁极间的相互作用规律知，小磁针的左端为S极，右端是N极，则螺线管
右端为N极；
（2）由滑片的移动可知滑动变阻器接入电阻的变化，再由欧姆定律可知通过螺线管的电流
的变化，得出磁性强弱的变化。
【解答】解：（1）如图小磁极静止时右侧为N极，左侧为S极；因同名磁极相互排斥，异名磁
极相互吸引，所以螺线管右端为N极；左端为S极；根据安培定则判断电流从左端流入，
故A端是正极；
（2）当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可得，电路中电流减小，
故电磁铁的磁性减小。
故答案为：正；变小。
【点评】本题考查了磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。同时
也考查了变阻器电阻的变化，对电磁铁磁性影响，是一道基础题。
13．（3分）用两个相同的电热器分别给质量相等的水和某种液体加热，每隔10分钟记录一次
数据，如表所示。则该液体的比热容为 1.5×1 0 3 J（/ kg•℃），若使他们升高相同的温度，
水 吸收的热量多。如果完全燃烧0.2m3沼气放出的热全部被1标准大气压下、10kg、初
温为20℃的水吸收，水的温度将升高 80 ℃．（沼气热值为2.1×107J/m3、C水 ＝
4.2×103J/（kg•℃）
第15页（共26页）加热时间/min 0 10 20
水的温度/℃ 20 25 30
液体的温度/℃ 20 34 48
【分析】（1）由于利用相同的电热器给水和某种液体加热，加热20分钟，吸收的热量是相
等的；根据表格数据可以判断温度的变化，再利用公式Q＝cm△t得出吸收的热量相同的
等式，然后即可求出该液体的比热容；
（2）利用吸热公式分析不同物质的吸热情况；
（3）根据Q＝mq求出酒精完全燃烧放出的热量；Q吸 ＝Q放 ，再根据Q＝cm△t求出水升高
的温度，要注意水在1标准大气压下的沸点为100℃保持不变。
【解答】解：（1）取两种液体都加热了20分钟，用相同的电热器加热，在相同的时间内，吸
收的热量是相等的，Q水 ＝Q液 ，
由Q水 ＝c水m（t水 ﹣t
0
）和Q液 ＝c液m（t液 ﹣t
0
）得：
c水m（t水 ﹣t
0
）＝c液m（t
液
﹣t
0
），
即：4.2×103J/（kg•℃）×m×（30℃﹣20℃）＝c液m×（48℃﹣20℃）
解得：c液 ＝1.5×103J/（kg•℃）；
（2）因为c水 ＞c液 ，由Q吸 ＝cm△t可知：质量相同的水和液体，升高相同的温度，水吸收
热量多；
（3）沼气完全燃烧放出的热量：
Q放 ＝Vq＝0.2m3×2.1×107J/m3＝4.2×106J；
水吸收的热量：Q吸 ＝Q放 ＝4.2×106J，
由Q＝cm△t得，
水升高的温度：
△t＝ ＝ ＝100℃，
因为标准大气压下20℃的水升高80℃时已经达到沸点。开始沸腾，且沸腾后温度不再升
高，所以水的温度只能升高80℃。
故答案为：1.5×103；水；80。
【点评】此题主要考查的是学生对燃料热值和热量计算公式的理解和掌握，弄明白水在标
准大气压下的沸点是解决此题的关键。
14．（2分）如图所示的电路中，电源电压不变，R ＝R ＝R ＝10 ．宇宇同学误将一电流表并
1 2 3
Ω
第16页（共26页）联在R 两端，闭合开关后，读得电流表示数为0.3A，则电源电压U＝ 6 V；发现错误后，
1
该同学将图中电流表换成了电压表，则此时电压表的示数是 2 V。
【分析】（1）由电路图可知，当电流表并联在R 两端时，R 、R 串联，电流表测电路中的电
1 2 3
流，根据电阻的串联和欧姆定律求出电源的电压；
（2）电流表换成了电压表时，三电阻串联，电压表测R 两端的电压，根据电阻的串联和欧
1
姆定律求出电路中的电流，再根据欧姆定律求出R 两端的电压。
1
【解答】解：（1）由电路图可知，当电流表并联在R 两端时，R 、R 串联，电流表测电路中的
1 2 3
电流，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝ 可得，电源的电压：
U＝I（R +R ）＝0.3A×（10 +10 ）＝6V；
2 3
（2）电流表换成了电压表时Ω，三Ω电阻串联，电压表测R
1
两端的电压，
此时电路中的电流：
I′＝ ＝ ＝0.2A，
由I＝ 可得，电压表的示数：
U ＝I′R ＝0.2A×10 ＝2V。
1 1
故答案为：6；2。 Ω
【点评】本题考查了串联电路的特点和欧姆定律的应用，分清电路的连接方式是解题的关
键。
15．（2分）铜仁高铁南站开通后，大大推动了铜仁经济的发展。在火车站台边缘一定距离的
地方标有一条安全黄线，人必须站在安全黄线以外的区域候车。这是因为高速列车与人之
间空气流速 大于 人另一侧的流速，造成了人车之间的空气压强 减小 （填“增大”
“不变”或“减小”），从而产生了推向高速列车的作用力，给人带来危险。
【分析】当火车驶过站台时会带动周围空气流动速度加快，从而造成人周围空气流速不同，
结合流体压强与流速的关系（流速大的地方压强小，流速慢的地方压强大），再比较人和
第17页（共26页）列车之间的压强和人外侧的压强大小即可解决此题。
【解答】解：当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空
气流动速度慢；根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速
快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。
故答案为：大于； 减小。
【点评】本题考查流体压强跟流速的关系，解答这类题目的思路是先确定哪里的流体流速
大，压强小，在这个压力差的作用下便产生了什么现象。能用流体压强解释有关的问题这
是本题的关键。
16．（3分）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大
小与时间t的关系如图乙所示，物体运动速度v与时间t的关系如图丙所示。由图象可知
当t＝1s时，物体所受的摩擦力为 2 N，当t＝3s时，摩擦力 ＜ 推力（填“＜”、
“＝”或“＞”），当t＝5s时，推力做功的功率为 1 6 W。
【分析】由图乙中v﹣t图象读出0～2s内和2s～4s内的速度变化情况，然后判断出物体的
运动状态，根据运动状态判断出摩擦力与推力的大小关系；
由图乙中v﹣t图象读出4s～6s的运动速度判断出物体的运动状态，根据F﹣t图象读出此
段时间内物体受到的推力，根据二力平衡条件求出t＝5s时受到的摩擦力，由P＝ ＝Fv
计算出功率的大小。
【解答】解：由v﹣t图象可知，0～2s内物体的速度为0，即物体处于静止状态；所以，当t＝
1s时，物体处于静止状态，摩擦力f＝F＝2N；
由v﹣t图象可知，2s～4s内物体运动的速度加快，推力应大于摩擦力，所以，当t＝3s时，
摩擦力＜推力；
4s～6s内做匀速直线运动，物体处于平衡状态，受到的摩擦力和推力是一对平衡力，二力
大小相等，由F﹣t图象可知，4s～6s内物体受到的推力为4N，此时速度为4m/s，所以P＝
第18页（共26页）＝Fv＝4N×4m/s＝16W。
故答案为：2；＜；16。
【点评】本题考查了学生对图象问题的分析能力，能从图象中得出相关的信息，然后根据
平衡条件即可正确答题，是中考的热点考题。
三、简答题（本题包括1个小题，每空2分，共8分．请将答案填写在答题卡相应的位置．）
17．（8分）在平静的湖面上，有一空塑料盆和一个空铁盆（
塑料
＜
水
＜
铁
），塑料盆和铁盆
均静止于湖面上，两盆上方均有小水滴缓慢滴入盆中，请ρ你运用ρ所学的ρ 物理知识预测两盆
最终所处的状态，并简述形成各自状态的原因。
（1）塑料盆最终所处的稳定状态是： 漂浮 ；（填“漂浮”“悬浮”或“沉底”）原因：
由于塑料盆的密度小于水的密度，如果是悬浮状态，则塑料盆部分的浮力等于这部分排水
的重力，它大于塑料盆这部分的重力而无法平衡，最终塑料盆只能上升漂浮才能达到平衡
状态 。
（2）铁盆最终所处的稳定状态是： 沉底 ；（填“漂浮”“悬浮”或“沉底”）原因：
由于铁盆的密度大于水的密度，如果是悬浮状态，则铁盆部分的浮力等于这部分排水的重
力，它小于铁盆这部分的重力而无法平衡，铁盆只能下沉湖底才能处于平衡状态 。
【分析】假设塑料盆或铁盆悬浮在水中，则根据物体漂浮条件可比较塑料盆或铁盆与其排
开水的重力关系，再比较塑料盆、铁盆与水的密度大小关系，可比较塑料盆或铁盆部分所
受重力与浮力的关系，进而可根据物体浮沉条件判断塑料盆或铁盆在水中的状态。
【解答】解：（1）状态：漂浮；
原因：由于塑料盆的密度小于水的密度，如果是悬浮状态，则塑料盆部分的浮力等于这部
分排水的重力，它大于塑料盆这部分的重力而无法平衡，最终塑料盆只能上升漂浮才能达
到平衡状态。
（2）状态：沉底；
原因：由于铁盆的密度大于水的密度，如果是悬浮状态，则铁盆部分的浮力等于这部分排
水的重力，它小于铁盆这部分的重力而无法平衡，铁盆只能下沉湖底才能处于平衡状态。
故答案为：
（1）漂浮；由于塑料盆的密度小于水的密度，如果是悬浮状态，则塑料盆部分的浮力等于
这部分排水的重力，它大于塑料盆这部分的重力而无法平衡，最终塑料盆只能上升漂浮才
能达到平衡状态。
（2）沉底；由于铁盆的密度大于水的密度，如果是悬浮状态，则铁盆部分的浮力等于这部
第19页（共26页）分排水的重力，它小于铁盆这部分的重力而无法平衡，铁盆只能下沉湖底才能处于平衡状
态。
【点评】此题主要考查学生对物体浮沉条件的理解和应用，比较塑料盆、铁盆与水的密度
大小关系，可比较塑料盆或铁盆部分所受重力与浮力的关系，有一定难度。
四、作图题（本题包括2个小题，每小题3分，共6分．请将答案填写在答题卡相应的位置．）
18．（3分）在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
【分析】分析小球受到的力的情况，用二力平衡的条件判断；二力平衡的条件是：作用在同
一个物体上的两个力大小相等，方向相反，作用在同一条直线上。小球静止在与水平地面
垂直的墙角，没有受到挤压，因此墙壁对球没有作用力。
【解答】解：在墙角放置一球体，球体是静止的；
小球的重力G与地面对它的支持力F是一对平衡力，F＝G，以球的重心为起点竖直向下
作重力G的示意图，竖直向上作支持力F的示意图，如图所示。
【点评】对小球正确受力分析是解本题的关键，小球只受两个力：重力G与支持力F，竖直
墙壁对小球没有作用力。
19．（3分）根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜
反射后照亮墙面M的范围。（请保留作图痕迹）
【分析】根据光的反射定律，作出任意两条射向镜面边缘的入射光线的反射光线，将这两
条反射光线延长即可确定照亮墙面M的范围。
第20页（共26页）【解答】解：从点光源A向镜面任意发出两条射向镜面边缘的入射光线，入射点分别是
O 、O ，根据光的反射定律，画出这两条入射光线的反射光线；则这两条反射光线之间的
1 2
范围即为光源A发出的光经过平面镜反射后照亮墙面M的范围。如下图所示：
用平面镜成像规律作图如下：
【点评】熟练掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光
线和入射光线分居在法线的两侧；反射角等于入射角是解答此题的关键。
五、实验探究题（本题包括2个小题，20小题8分，21小题12分，共20分．请将答案填写在答
题卡相应的位置．）
20．（8分）小明为家中的盆景设计了一个自动供水装置。如图所示，用一个塑料瓶装满水倒
放在盆景盘中，瓶口刚刚被水浸没。当盘中的水位下降到使瓶口露出水面时，空气进入瓶
中，瓶中就会有水流出，使盘中的水位升高，瓶口又被浸没，瓶中的水不再流出。
（1）该装置是否利用了连通器的原理？ 不是 （填“是”或“不是）。
（2）盘中的水由于 汽化 （填物态变化）而下降，瓶内水由于 进入空气 而下降。
（3）当瓶内水不再下降后，位于瓶口的A点压强 不变 （填“变大”、“变小”或“不
变”）。
第21页（共26页）【分析】（1）上端开口，下部连同的容器称为连通器；
（2）从大气压与瓶内压强的关系角度进行考虑，一开始瓶内封闭部分气体的压强+瓶内水
的压强＝大气压。
随着水的蒸发，盆景内水减少，当瓶口刚露出水面时，会有少量空气进入瓶中，瓶内气压
增大，瓶子的水会下降流出一部分，使水位重新升高，瓶口继续没入水中，空气不再进入，
如此反复。
（3）当瓶内水不再下降后，此时对于瓶口A点来说，所受外界的气压和内部的压强相等，
由于外界大气压是不变的，据此可以判断瓶口A点压强的变化。
【解答】答：（1）上端开口，下部连通的容器称为连通器，该装置不符合连通器特点，所以不
是连通器；
（2）当把装满水的瓶放入盆景的水中时，由于大气压作用在盆景中的水面，所以瓶中的水
不会流出来；当盆景中的水由于汽化和盆景的吸收，水面下降瓶口露出水面时，一部分空
气进入瓶中，瓶中的气压变大，则瓶中的水就要向外流，一旦瓶口再次被水淹没，瓶中的
水又停止外流，这样盆景中的水就可以保持一定高度。
（3）当瓶内水不再下降后，此时对于瓶口A点来说，所受外界的气压和内部的压强相等，
由于外界大气压是不变的，所以，每次水不再下降时，瓶口A点的压强始终是等于外界大
气压的，即位于瓶口的A点压强是不变的；
故答案为：（1）不是；（2）汽化；进入了空气；（3）不变；
【点评】本题考查学生运用所学知识分析解决实际问题的能力，对学生的要求较高，是中
考重点考查的内容。
21．（12分）小明探究电阻一定时电流与电压关系的实验中：
（1）连接电路时，开关必须 断开 ；
（2）小明连好如图所示电路，正准备闭合开关，旁边的小兰急忙拦住他说：接线错了！请
你帮助小明检查一下电路，把错接的线找出来打上“×”，并在图上补画出正确的接线。
（连线不交叉）
（3）正确连接后小明同学进行实验，得到的实验数据如下表所示。在小组交流时，其他小
组同学指出该实验中有一组数据存在明显的错误，这组数据是第 4 次的实验数据；
实验次数 1 2 3 4 5 6
电压U/A 0.3 0.6 0.9 1.2 1.5 1.8
电流I/A 0.08 0.15 0.23 0.40 0.38 0.45
（4）在进行探究时，滑动变阻器所起的主要作用是： 调节电压 ；运用的实验研究方法
第22页（共26页）是： 控制变量法 ；实验结论是： 电阻一定时，导体中的电流与电压成正比 。
【分析】（1）为了保护电路，连接电路时，开关应断开；
（2）电流表应串联接入电路中；
（3）根据电流与电压的关系分析即可。
（4）研究电流与电压电阻的关系，要用到控制变量法。研究电流与电压的关系时，控制不
变的量是导体电阻，改变导体两端的电压，观察电流随着电压的变化如何变化，从而得出
结论。滑动变阻器的作用就是改变连入电路的电阻，改变电阻两端的电压。
【解答】解：（1）为了保护电路，连接电路时，开关应断开；
（2）由图可知，此时的电流表与电阻并联在了电路中，所以电流表的连接是错误的；电压
表应并联到定值电阻的两端；如图所示：
；
（3）由表格中数据知，电阻不变，在误差允许的范围内，电流与电压成正比，第4组数据，
电压为第一组的4倍，但电流为第一组的5倍，所以不符合规律。
（4）由课本实验知，在“研究电流跟电压的关系”实验中，被控制的物理量是电阻，实验
结论是电阻一定时，电流跟电压成正比；滑动变阻器的作用就是改变连入电路的电阻，改
变电阻两端的电压。
故答案为：（1）断开；（2）如图；（3）4；（4）调节电压；控制变量法；电阻一定时，导体中的电
流与电压成正比。
【点评】得结论时，要注意指出实验中的相同点与不同点，不要漏掉相同点：如电阻一定时；
第23页（共26页）同时还要知道滑动变阻器在实验中的作用。
六、计算题（本题包括2小题，22小题10分，23小题11分，共21分．要求写出必要的计算过
程和文字说明．请将答案填写在答题卡相应的位置．）
22．（10分）如图所示，物体A是正方体金属块，边长是20cm，在拉力F的作用下物体A恰好
做匀速直线运动。已知，每个滑轮重20N，金属块的密度
金
＝5×103kg/m3，物体A运动时
受到地面的阻力是物体重的0.3倍，在2s内被拖动5m，不ρ计绳重及绳与滑轮、轮与轴之间
的摩擦（g＝10N/kg）。试求：
（1）物体A对地面的压强；
（2）拉力F做功的功率；
（3）该滑轮组的机械效率。（计算结果保留1位小数）
【分析】（1）求出A的质量和重力，根据公式p＝ 计算压强；
（2）根据摩擦力求出F的大小，然后根据W＝Fs求出功，根据公式P＝ 求出功率；
（3）求出有用功，然后根据 ＝ 求出机械效率。
η
【解答】解：（1）金属块的体积为：V＝（20cm）3＝8000cm3＝8×10﹣3 m3
由 ＝ 得金属块的质量为：m＝ V＝5×103kg/m3×8×10﹣3m3＝40kg；
ρ ρ
金属块的重力为：G＝mg＝40kg×10N/kg＝400N；
金属块对地面的压强为：p＝ ＝ ＝1×104Pa；
（2）物体受到的摩擦力为：f＝0.3G＝0.3×400N＝120N；
第24页（共26页）则拉力为：F＝ （G动+f）＝ （20N+120N）＝70N；
拉力的总功为：W＝F s＝70×10m＝700J；
1
拉力的功率为：P＝ ＝ ＝350W；
（3）有用功为：W有 ＝F
2
s
A
＝120N×5m＝600J；
机械效率为： ＝ ＝ ≈85.7%。
η
答：（1）物体A对地面的压强为1×104Pa；（2）拉力F做功的功率为350W；（3）该滑轮组的
机械效率为85.7%。
【点评】水平方向使用滑轮组时，有用功是指滑轮组对被拉物体做的功。因为滑轮组匀速
拉动物体时，对物体的拉力F和物体受到的摩擦力f是一对平衡力，故W有用 ＝fs物 。
23．（11分）如图所示的电路中，只闭合S 时，通过R 的电流是1.5A，R ＝30 ，R ＝20 ．求：
1 2 1 2
（1）电源电压是多大？ Ω Ω
（2）只闭合S 时，通电20s电流通过R 产生的电热是多少？
2 1
（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少？
【分析】（1）当只闭合开关S 时，只有R 接入电路，根据欧姆定律可以求出电源电压。
1 2
（2）当只闭合S 时，R 与R 串联，根据串联电路的特点和欧姆定律可以求出电路中的电
2 1 2
流，然后由焦耳定律可以求出电阻R 产生的热量。
1
（3）电源电压一定，根据P＝ 可知，总电阻最大时，总功率最小；总电阻最小时，总功率
最大；结合串并联电路的电阻特点分别求出最小电功率P和最大电功率P′，然后求出其
比值。
【解答】解：（1）当只闭合开关S 时，只有R 接入电路，
1 2
根据欧姆定律可得，电源电压：U＝U ＝IR ＝1.5A×20 ＝30V；
2 2
（2）当只闭合S 2 时，R 1 与R 2 串联， Ω
第25页（共26页）电路的总电阻：R＝R +R ＝30 +20 ＝50 ；
1 2
Ω Ω Ω
此时电路中的电流：I ＝ ＝ ＝0.6A；
1
通电20s电流通过R 产生的电热：Q＝I 2R t＝（0.6A）2×30 ×20s＝216J；
1 1 1
（3）当只闭合S
2
时，R
1
与R
2
串联，总电阻最大，电路中电流最Ω小，整个电路消耗的功率最
小，
由2小题可知，电流中的最小电流I小 ＝0.6A，
则整个电路消耗的最小电功率：P＝UI小 ＝30V×0.6A＝18W；
当S 、S 闭合，S 断开时，R 与R 并联，总电阻最小，由P＝ 可知，此时电路消耗的功
1 3 2 1 2
率最大，
R
1
与R
2
并联的总电阻：R并 ＝ ＝ ＝12 ，
Ω
则整个电路消耗的最大电功率：
P′＝ ＝ ＝75W；
所以，整个电路消耗的最小电功率P和最大电功率P′之比：
＝ ＝ 。
答：（1）电源电压是30V；
（2）只闭合S 时，通电20s电流通过R 产生的电热是216J；
2 1
（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是6：
25。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，最大功率和最小
功率的判断是此题的关键，注意开关闭合、断开时电路的连接方式的判断；3小题的解法
不止一种，可尝试用多种方法解题。
第26页（共26页）
