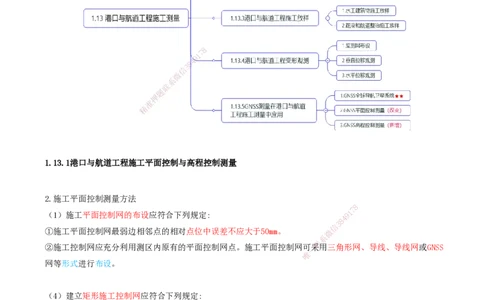

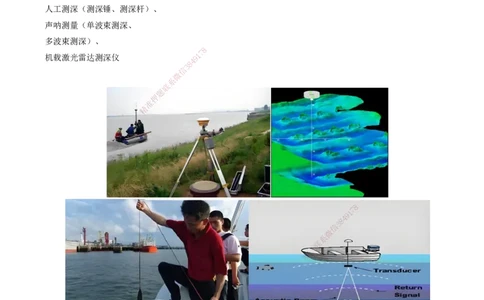

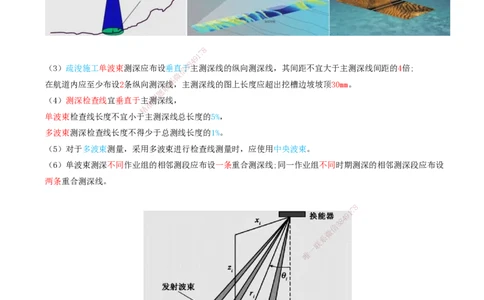

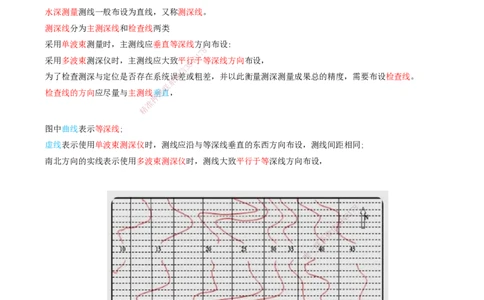

二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 1.13 港口与航道工程施工测量 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 1.13.1港口与航道工程施工平面控制与高程控制测量 2.施工平面控制测量方法 8 7 (1)施工平面控制网的布设应符合下列规定: 9 1 4 8 3 信 ①施工平面控制网最弱边相邻点的相对点位中误差不应大于50mm。 微 系 联 ②施工控制网应充分利用测区内原有的平面控制网点。施工平面控制网可一采用三角形网、导线、导线网或GNSS 唯 网等形式进行布设。 (4)建立矩形施工控制网应符合下列规定: ①矩形施工控制网边应根据建筑物的规模而定,宜为100~200m。 ②矩形施工控制网的轴线方向宜与施工坐标系的坐标轴方向一致,矩形施工控制网的原点及轴线方位应与整个 平面坐标系联测,其轴线点点位中误差不应大于50mm。 ③矩形施工控制网角度闭合差不应大于测角中误差的4倍。 (5)施工基线的设置应符合下列规定: ①基线应与建筑物主轴线、前沿线平行或垂直,其长度不应小于放样视线长度的0.7倍。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 3.施工高程控制测量方法 (3)施工高程控制点引测精度不应低于四等水准精度要求,其中码头、船坞、船闸和滑道施工高程控制应按三 等水准测量进行。 1.13.2港口与航道工程水深测量 水下地形测量目的: 主要通过水深测量方法获取水体覆盖下的水底地形图,为航运交通、港口码头建设等提供基础数据和图件。 水深测量分类: 人工测深(测深锤、测深杆)、 声呐测量(单波束测深、 多波束测深)、 8 7 机载激光雷达测深仪 9 1 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 水深测量测线一般布设为直线,又称测深线。 测深线分为主测深线和检查线两类 采用单波束测量时,主测线应垂直等深线方向布设: 8 7 1 采用多波束测深仪时,主测线应大致平行4 9于等深线方向布设, 8 3 信 为了检查测深与定位是否存在系统误微差或粗差,并以此衡量测深测量成果总的精度,需要布设检查线。 系 联 检查线的方向应尽量与主测线垂题直, 押 准 精 图中曲线表示等深线; 虚线表示使用单波束测深仪时,测线 应沿与等深线垂直的东西方向布设,测线间距相同; 南北方向的实线表示使用多波束测深仪时,测线大致平行于等深线方向布设, 8 1 7 9 8 4 信 3 微 系 联 一 唯 1.测深线布设 (1)测线方向应符合下列规定: 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 ①单波束测深主测深线宜垂直于等深线总方向、挖槽轴线、河道走向、炸礁区较长边、船闸轴线、船坞轴线或 岸线,可布设成平行线、螺旋线或45°斜线。 ②多波束扫测、侧扫声纳扫海和软式拖底扫海主测深线方向宜平行于测区较长边、挖槽轴线和河道走向。 8 7 1 9 4 8 (3)疏浚施工单波束测深应布设垂直信于3主测深线的纵向测深线,其间距不宜大于主测深线间距的4倍; 微 系 在航道内应至少布设2条纵向测深联线,主测深线的图上长度应超出挖槽边坡坡顶30mm。 题 押 (4)测深检查线宜垂直于主测深线, 准 精 单波束检查线长度不宜小于主 测深线总长度的5%, 多波束测深检查线长度不得少于 总测线长度的1%。 (5)对于多波束测量,采用多波束进行检查线测量时,应使用中央波束。 (6)单波束测深不同作业组的相邻测段应 布设一条重合测深线;同一作业组不同时期测深的相邻测深段应布设 两条重合测深线。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.定位 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 (3)定位中心应与测深中心一致,其偏差不宜大于图上0.3mm,超出时应进行归心改正。 (4)使用全站仪、经纬仪和平板仪进行交会定位时,仪器对中误差不应大于图上0.05mm。 (6)采用断面索量距定位时,索长允许误差应为索长的1/200。 3.测深 ①出现下列情况时应进行补测: a.测深线间距大于《水运工程测量规范》JTS 131- -2012 规定的测深线间距的1.5倍。 b.测深仪记录纸上的回波信号中断或模糊不清,在纸上超过3mm,且水下地形复杂。 c.测深仪零信号不正常或无法量取水深。 d.对于非自动化水深测量,连续漏测2个及以上定位点,断面的起点、终点或转折点未定位。 e.DGNSS定位,卫星数少于3颗,连续发生信号异常。 f.GNSS精度自评不合格的时段。 8 g.测深点号与定位点号不符,且无法纠正1。7 9 4 8 3 h.RTK三维水深测量时,RTK水位异常信。 微 系 ②出现下列情况时应进行重测: 联 题 押 a.深度比对超限点数超过参准加比对总点数的20%。 精 b.确认有系统误差,但又无法 消除或改正。 1.13.3港口与航道工程施工放样 1.水工建筑物施工放样 (1)水上沉桩放样应满足下列要求: ③前方交会时,相邻两台仪器的视线的夹角控制在30°~150°。 8 1 7 9 ④采用三台仪器作角度或方向交会时,所产生的误差从三 角形的重心到三角形各边8 4的距离不大于50mm。 信 3 微 (2)水下基槽和水下抛石施工放样时,对离岸较远的开阔水域宜采用全站仪或RTK-DGPS进行施工定位,边坡测 系 联 设允许偏差为±0.5m。 唯 一 2.疏浚和航道整治施工放样 (3)疏浚施工采用导标放样的测站点应满足下列要求: ①仪器对中允许误差为±5mm。 ④距离测量相对误差不大于1/5000。 ⑤测站点相对于控制点的允许点位中误差为±50mm。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 (4)疏浚施工导标放样精度应满足下列要求8 : 7 1 9 4 ①陆地导标相对其设计轴线的横向偏差8不大于0.1m。 3 信 微 ②浅滩上的导标相对其设计轴线的系横向偏差不大于0.3m。 联 题 ③导标放样的方向校核误差不押大于12″ 准 精 (9)炸礁施工放样应符合下列规定: ④对钻孔位置定位偏差,内河不得大于0.2m,沿海不得大于0.4m。 1.监测网布设 (2)变形监测网的布设应符合下列规定: ①平面控制可采用边角网、三角网和GNSS网等形式 ,受地形条件限制时,可布设成导线网形式。 8 1 7 9 8 4 信 3 1.13.4港口与航道工程变形观测 微 系 2.垂直位移观测 联 一 唯 (1)垂直位移观测可分为表层垂直位移观测和内部垂直位移观测。 (2)建筑物表层垂直位移观测点应结合工程特点布设在下列位置: (1)沉降或伸缩缝两侧。 (2)不同结构分界处。 (3)不同基础或地基交界处。(4)码头的前后沿。 (5)墩式结构的四角。 表层垂直位移观测宜采用几何水准、液体静力水准或电磁波测距三角高程测量等测量方法。 (3)内部垂直位移观测 数量:每个观测断面不得少于2个观测点。 位置:观测点的设置应沿铅垂线方向,每一土层不得少于1点。最浅的观测点应设在基础底面下不小于0.5m处, 方法:电磁式沉降仪观测法、干簧管式沉降仪观测法或水管式沉降仪观测法。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 3.水平位移观测 (1)当采用交会法进行水平位移观测时,交会方向不宜少于3个。 测角交会法的交会角,应在60°~120°之间, 测边交会法的交会角,宜在30°~150°之间。 (4)当采用视准线法时应符合下列规定: ②视准线距各种障碍物应有1m以上的距离。 ③变形观测点偏离视准线的距离不应大于20mm。 ⑥视准线的长度一般不应超过300m,视线超过300m时应分段观测。 1.13.5 GNSS测量在港口与航道工程施工测量中的应用 8 1.GNSS全球导航卫星系统 1 7 9 4 8 3 1)GNSS全球导航卫星系统 信 微 系 组成:卫星星座、地面控制和监联测站、用户设备三大部分 题 押 功能:导航、定位和定时的准功能。 精 优点:全能性、全球性、全天 候、连续性和实时性 人们利用了差分技术,从而提高定位精度。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.GNSS平面控制测量 3)GNSS测量的外业观测规定 (4)测站观测应满足下列要求: ①卫星高度角不小于15°。 ②每个时段观测时间不少于30min。 ③采样时间间隔为5~30s。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信:3849178 ④有效观测卫星不少于4颗。 ⑤点位几何图形强度因子(POOP)不大于8。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信:3849178
