【巩固练习】
1. 在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（ ）
2. 实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时熄灭，可见这三盏灯的连接（ ）
A.串联 B.并联 C.两盏灯并联起来再和第三盏灯串联 D.以上三种情况都有可能

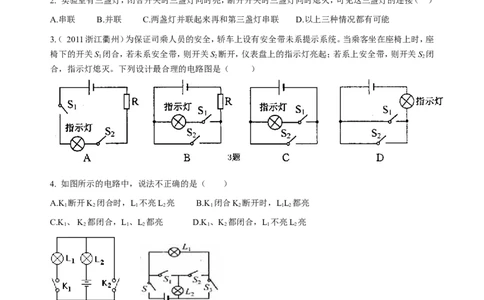

3（. 2011浙江衢州）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座
椅下的开关S 闭合，若未系安全带，则开关S 断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 闭
1 2 2
合，指示灯熄灭。下列设计最合理的电路图是（ ）
4. 如图所示的电路中，说法不正确的是（ ）
A.K 断开K 闭合时，L 不亮L 亮 B.K 闭合K 断开时，LL 都亮
1 2 1 2 1 2 1 2
C.K 、K 都闭合，L、L 都亮 D.K、K 都闭合，L 不亮L 亮
1 2 1 2 1 2 1 2
5. 如图所示电路下列说法中正确的是（ ）
A.闭合S、S、S，断开S 则L 与L 并联 B.闭合S、S、S，断开S 则L、L 并联
2 3 1 1 2 1 2 3 1 2
C.闭合S、S、S，断开S 则L、L 并联 D.闭合S、S，断开S、S，则L、L 并联
1 3 2 1 2 2 1 3 1 2
6. 单刀双掷开关如图所示，它有三个接线柱，中间的接线柱上装有金属片，可以分别与左接线柱或右接
线柱相连通，连通一侧接线柱的同时会使另一个接线柱断开。单刀双掷开关的电路图符号是 ，开
关此时是连通了上方的导线，当把开关向下闭合时，可以使上方导线断开，同时连通下方导线。小李在一
幢老式楼房中看到楼梯照明电灯安装在两层楼之间，楼上和楼下各有一个单刀双掷开关，拨动任何一个
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
开关，都可以改变电灯的发光或熄灭状态。他把这个现象告诉了小张，小张在实验室中用简单的器材连接
了如图所示的四个电路图来模拟楼道灯的照明功能。其中能够达到要求的是（ ）
7.街上路灯都是 联的；装饰建筑的白炽灯都是 联的。
8.把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____________种。把两个灯泡_________连
接起来的电路，叫做_____________电路，把两个灯泡_____________连接起来的电路，叫做__________电
路。

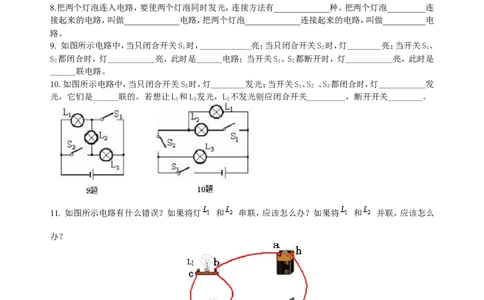

9. 如图所示电路中，当只闭合开关S 时，____________亮；当只闭合开关S 时，灯________亮；当开关S、
1 2 1
S 都闭合时，灯___________亮，此时是______电路；当开关S、S 都断开时，灯___________亮，此时是
2 1 2
______联电路。
10.如图所示电路中，当只闭合开关S 时，灯________发光；当开关S、S 、S 都闭合时，灯___________发
3 1 2 3
光，它们是______联的。若想让L 和L 发光，L 不发光则应闭合开关_________，断开开关________。
1 3 2
11. 如图所示电路有什么错误？如果将灯 和 串联，应该怎么办？如果将 和 并联，应该怎么
办？
12. （2011 山西）请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时
两灯组成并联电路。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育

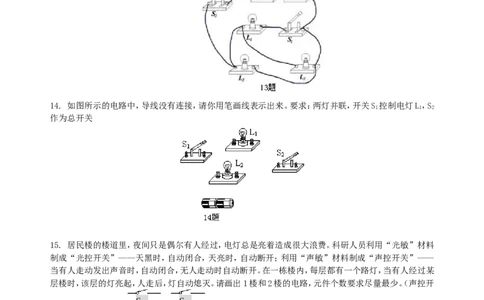

13. 根据图所示的实物图连接，画出对应的电路图。
14. 如图所示的电路中，导线没有连接，请你用笔画线表示出来。要求：两灯并联，开关S 控制电灯L，S
1 1 2
作为总开关
15. 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料
制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——
当有人走动发出声音时，自动闭合，无人走动时自动断开。在一栋楼内，每层都有一个路灯，当有人经过某
层楼时，该层的灯亮起，人走后，灯自动熄灭。请画出1楼和2楼的电路，元件个数要求尽量最少。（声控开
关和光控开关分别用 和 表示）
【答案与解析】
1.【答案】D
【解析】选项A三个灯泡串联，选项B混联L、L 串联，再和L 并联；选项C也是混联L、L 并联再和L 串
1 2 3 1 3 2
联；选项D正确。
2.【答案】D
【解析】A选项三盏灯串联，开关接在任何位置都可以同时控制他们同时灭和亮，因为电流只有一个通
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
道；B选项三盏灯并联，开关开关接在支路上时，只能控制相应支路的灯，接在干路上时都可以同时控制
他们同时灭和亮；C选项两盏灯并起来再和第三盏灯串联，开关接在支路上时，只能控制相应的灯，开关
接在干路上时，可以同时控制他们同时灭和亮；因此三情况都可能。
3.【答案】B
【解析】根据题意，如果坐在座椅上，开关S1闭合，灯泡亮，如果坐在座椅上系上安全带开关S2闭合，灯
泡被短路，灯泡灭，所以答案B正确。
4.【答案】C
【解析】当K 断开，K 闭合时，灯L 有电流经过，灯L 无电流经过，故L 不亮，L 亮；K 闭合，K 断开时，灯
1 2 2 1 1 2 1 2
L、L 串联在电源上，故L 灯和L 都亮；K 和K 都闭合时，灯L 短路不能发光，L 有电流经过能发光。
1 2 1 2 1 2 1 2
5.【答案】C

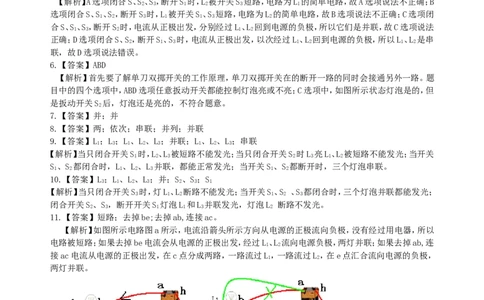

【解析】A选项闭合S、S、S，断开S 时，L 被开关S 短路，电路为L 的简单电路，故A选项说法不正确；B
2 3 1 2 3 1
选项闭合S、S、S，断开S 时，L 被开关S、S 短路，电路为L 的简单电路，故B选项说法不正确；C选项闭
1 2 3 1 1 3 2
合S、S、S，断开S 时，电流从正极出发，分别经过L、L 回到电源的负极，所以它们是并联，故C选项说法
1 3 2 1 2
正确；D选项闭合S、S，断开S、S 时，电流从正极出发，以次经过L、L 回到电源的负极，所以L、L 是串
2 1 3 1 2 1 2
联，故D选项说法错误。
6.【答案】ABD
【解析】首先要了解单刀双掷开关的工作原理，单刀双掷开关在的断开一路的同时会接通另外一路。题
目中的四个选项中，ABD选项任意扳动开关都能控制灯泡亮或不亮；C选项中，如图所示状态灯泡是的，但
是扳动开关S 后，灯泡还是亮的，不符合题意。
2
7.【答案】并；并
8.【答案】两；依次；串联；并列；并联
9.【答案】L；L；L、L、L；并联；L、L、L；串联
1 3 1 2 3 1 2 3
【解析】当只闭合开关S 时，L、L 被短路不能发光；当只闭合开关S 时L 亮L、L 被短路不能发光；当开关
1 2 3 2 3 1 2
S、S 都闭合时，L、L、L 并联，都能正常发光；当开关S、S 都断开时，三个灯泡串联。
1 2 1 2 3 1 2
10.【答案】L；L、L、L；并；S、S；S
3 1 2 3 2 3 1
【解析】当只闭合开关S 时，灯L、L 断路不能发光；当开关S、S 、S 都闭合时，三个灯泡并联都能发光；
3 1 2 1 2 3
闭合开关S、S，断开开关S 灯泡L 和L 并联发光，灯泡L 断路不发光。
2 3 1 1 3 2
11.【答案】短路；去掉be;去掉ab,连接ac。
【解析】如图所示电路图a所示，电流沿箭头所示方向从电源的正极流向负极，没有经过用电器，所以
电路被短路；如果去掉be电流会从电源的正极出发，经过L、L 流向电源负极，两灯并联；如果去掉ab,连
1 2
接ac电流从电源的正极出发，在c点分成两路，一路流过L，一路流过L，在e点汇合流向电源的负极，
1 2
两灯并联。
12.【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
13.【答案】
14.【答案】
【解析】可以利用“先通后补法”连接电路，即线连接电路元件最多的一条通路，电源、S、L、S
2 1 1
然后找到分流点和汇流点，补全支路。
15.【答案】
【解析】1、2层，的路灯互不影响，所以两灯应该并联，晚上天黑光控开关闭合，有人走动发出声音，声
控开关闭合，灯亮，按照题意电路元件最少的原则，光控开关应该接到干路上，每一个支路再接一个声控
开关，当晚上、有声音时灯亮。答案如上图所示。
