本节框架

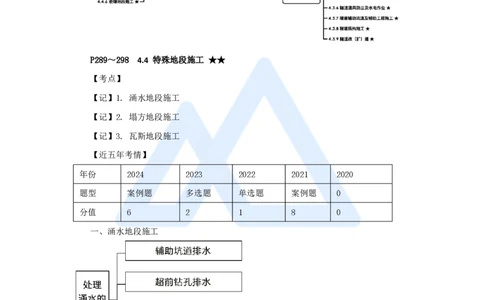

P289～298 4.4 特殊地段施工 ★★
【考点】
【记】1. 涌水地段施工
【记】2. 塌方地段施工
【记】3. 瓦斯地段施工
【近五年考情】
年份 2024 2023 2022 2021 2020
题型 案例题 多选题 单选题 案例题 0
分值 6 2 1 8 0
一、涌水地段施工
处理涌水办法 施工要求
（1）坑道应与正洞平行或接近平行
2. 辅助坑道排水
（2）坑道底标高应低于正洞底标高
3. 超前钻孔排水 （2）钻孔孔位（孔底）应在水流上方
1
www.haixue.com嗨学网 | 职业价值点亮者
（1）注浆段的长度一般宜在30～50m之间
4. 超前围岩预注浆堵水 （2）钻孔及注浆顺序应由外圈向内圈进行，同一圈钻孔
应间隔施工
5. 轻型井点降水施工应符合的规定
2）当降水深为3～6m时，可采用井点降水；
当降水深度＞6m时，可采用深井井点降水。
6. 深井井点降水施工应符合的要求
1）在隧道两侧地表布置井点，间距为25～35m。

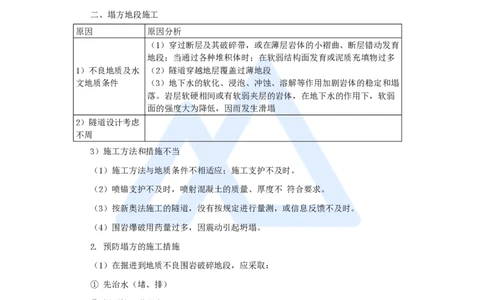

二、塌方地段施工
原因 原因分析
（1）穿过断层及其破碎带，或在薄层岩体的小褶曲、断层错动发育
地段；当通过各种堆积体时；在软弱结构面发育或泥质充填物过多
1）不良地质及水 （2）隧道穿越地层覆盖过薄地段
文地质条件 （3）地下水的软化、浸泡、冲蚀、溶解等作用加剧岩体的稳定和塌
落。岩层软硬相间或有软弱夹层的岩体，在地下水的作用下，软弱
面的强度大为降低，因而发生滑塌
2）隧道设计考虑
不周
3）施工方法和措施不当
（1）施工方法与地质条件不相适应；施工支护不及时。
（2）喷锚支护不及时，喷射混凝土的质量、厚度不 符合要求。
（3）按新奥法施工的隧道，没有按规定进行量测，或信息反馈不及时。
（4）围岩爆破用药量过多，因震动引起坍塌。
2. 预防塌方的施工措施
（1）在掘进到地质不良围岩破碎地段，应采取：
① 先治水（堵、排）
② 短开挖（进尺小）
③ 弱爆破（浅眼）
④ 强支护（超前支护、钢拱架、锚喷）
⑤ 早衬砌（二衬早）
⑥ 勤量测（增加量测频度）
3. 隧道塌方的处理措施
1）处理塌方的原则：“治塌先治水、治塌先加强”。采取喷锚支护、注浆、管棚、加
2
www.haixue.com嗨学网 | 职业价值点亮者
强二次衬砌、设置护拱等。

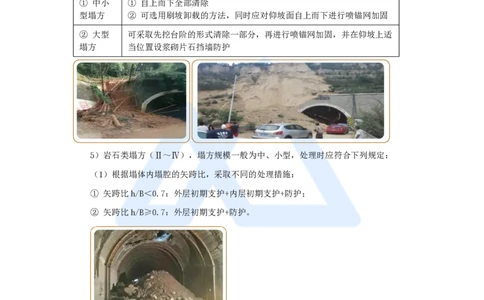

3）隧道洞口塌方的处理要求
① 中小 ① 自上而下全部清除
型塌方 ② 可选用刷坡卸载的方法，同时应对仰坡面自上而下进行喷锚网加固
② 大型 可采取先挖台阶的形式清除一部分，再进行喷锚网加固，并在仰坡上适
塌方 当位置设浆砌片石挡墙防护
5）岩石类塌方（Ⅱ～Ⅳ），塌方规模一般为中、小型，处理时应符合下列规定：
（1）根据塌体内塌腔的矢跨比，采取不同的处理措施：
① 矢跨比h/B＜0.7：外层初期支护+内层初期支护+防护；
② 矢跨比h/B≥0.7：外层初期支护+防护。
6）土质类塌方（Ⅳ～Ⅵ级），主要为大型和特大型塌方。处理时应符合下列规定：
（1）土质隧道塌方不宜采用清碴的方式处理。
（2）土质隧道塌方可采用注浆加管棚的处理方法。
3
www.haixue.com嗨学网 | 职业价值点亮者

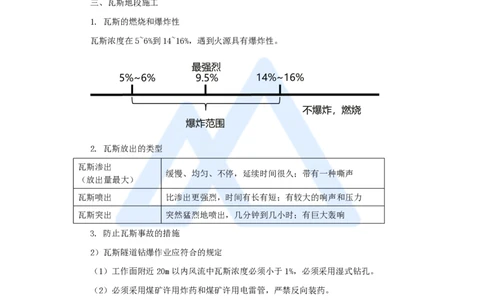

三、瓦斯地段施工
1. 瓦斯的燃烧和爆炸性
瓦斯浓度在5~6%到14~16%，遇到火源具有爆炸性。
2. 瓦斯放出的类型
瓦斯渗出
缓慢、均匀、不停，延续时间很久；带有一种嘶声
（放出量最大）
瓦斯喷出 比渗出更强烈，时间有长有短；有较大的响声和压力
瓦斯突出 突然猛烈地喷出，几分钟到几小时；有巨大轰响
3. 防止瓦斯事故的措施
2）瓦斯隧道钻爆作业应符合的规定
（1）工作面附近20m以内风流中瓦斯浓度必须小于1%，必须采用湿式钻孔。
（2）必须采用煤矿许用炸药和煤矿许用电雷管，严禁反向装药。
（3）爆破网络必须采用串联连接方式，不得并联或串并联。
（4）起爆电源必须使用防爆型起爆器，应安装在新鲜风流中，并与开挖面保持200m
左右距离，同一开挖面不得同时使用两台及以上起爆器起爆。
（5）炮泥应采用黏土炮泥，严禁用煤粉、块状材料或其他可燃性材料作炮泥。
（7）通风30min后，由瓦斯检测人员检测工作面、回风道瓦斯浓度，当瓦斯浓度小于
1%、二氧化碳浓度小于1.5%时，解除警戒，允许施工人员进入作业面。
（8）隧道内各作业面应配备瓦斯检测仪，高瓦斯工点和瓦斯突出地段应配置高浓度瓦
4
www.haixue.com嗨学网 | 职业价值点亮者
斯检测仪和自动检测报警断电装置，瓦斯隧道人员聚集处应设置瓦斯自动报警仪。
3）瓦斯隧道通风应符合的规定
（3）高瓦斯工区的施工通风宜采用巷道式，瓦斯隧道各掘进工作面必须独立通风，严
禁任何两个工作面之间串联通风。
（7）瓦斯工区的通风机应设两路电源，电源的切换应在15min内完成，保证风机正常
运转，必须有一套同等性能备用通风机。
本节框架
P303～307 4.5 隧道工程质量通病及防治措施 ★★
【考点】
【记】1. 隧道水害的防治
【记】2. 隧道衬砌病害的防治
【近五年考情】
年份 2024 2023 2022 2021 2020 2022 2021 2020 2019
题型 0 0 0 0 多选题 0 0 多选题 多选题
分值 0 0 0 0 2 0 0 2 2
一、隧道水害的防治
（一）原因分析
1. 隧道穿过含水层的地层
（1）砂类土和漂卵石类土含水地层；
（2）节理、裂隙发育，含裂隙水的岩层；
（3）石灰岩、白云岩等可溶性岩的地层，当有充水的溶槽、溶洞或暗河等与隧道相连
5
www.haixue.com嗨学网 | 职业价值点亮者
通时；
（4）浅埋隧道地段，地表水可沿覆盖层的裂隙、孔洞渗透到隧道内。
2. 隧道衬砌防水及排水设施不完善
（1）原建隧道衬砌防水、排水设施不全；
（2）混凝土衬砌施工质量差，蜂窝、孔隙、裂缝多，自身防水能力差；
（3）防水层（内贴式、外贴式或中埋式）施工质量不良或材质耐久性差，经使用数年
后失效；
（4）混凝土的工作缝、伸缩缝、沉降缝等未做好防水处理；
（5）既有排水设施，如衬砌背后的暗河、盲沟，无衬砌的辅助坑道、排水孔、暗槽
等，年久失修，造成阻塞。
（二）防治措施
1. 因势利导，给地下水以可排走的通道，将水迅速地排到洞外。
2. 将流向隧道的水源截断，或尽可能使其水量减少。
3. 堵塞衬砌背后的渗流水，集中引导排出。
4. 合理选择防水材料；严格施工工艺。
二、隧道衬砌病害的防治
（二）隧道衬砌裂缝病害的防治
1. 原因分析
（1）围岩压力不均
（2）衬砌背后局部空洞
（3）衬砌厚度严重不足
（4）混凝土收缩
（5）不均匀沉降
（6）施工管理
2. 隧道衬砌裂缝病害的防治
（3）钢筋保护层厚度必须保证不小于3cm，钢筋使用前应作除锈、清污处理。
（4）混凝土强度必须符合设计要求，宜采用较大的骨灰比，降低水灰比，合理选用外
加剂。
（5）确定分段灌筑长度及浇筑速度；混凝土拆模时，内外温差不得大于20℃；加强
养护，混凝土温度的变化速度不宜大于5℃/h。
6
www.haixue.com嗨学网 | 职业价值点亮者
（6）衬砌背后如有可能形成水囊，应对围岩进行止水处理，根据设计施作防水隔离
层。
（7）衬砌施工时应严格按要求正确设置沉降缝、伸缩缝。
3. 治理措施
目前，隧道衬砌裂缝的治理措施：加强衬砌自身强度和提高围岩稳定性两种。
加强衬砌自身强度：可通过对隧道衬砌结构混凝土施工材料进行加固以及对衬砌结构
的裂缝进行碳纤维加固等；
提高围岩稳定性：可通过锚固注浆、深孔注浆等措施。
对于隧道衬砌裂缝的治理：锚杆加固、碳纤维加固、骑缝注浆、凿槽嵌补、直接涂抹
工艺中的一种或数种相结合的措施。
隧道衬砌病害的防治 ★★
【2020】隧道发生衬裂缝的原因主要有（ ）。
A. 围岩压力不匀
B. 衬切背后局部空洞
C. 衬砌厚度严重不足
D. 蜂窝麻面
E. 模板表面凹凸不平
【答案】ABC
【2019】衬砌裂缝病害防治说法正确的是（ ）。
A. 正确选取衬砌形式及衬砌厚度
B. 欠挖必须控制在容许范围内
C. 钢筋保护层厚度必须保证不小于2cm
D. 混凝土配合比设计，宜采用较小的骨灰比
E. 混凝土拆模时，内外温差不得大于20℃
【答案】ABE
【2016年真题】关于隧道水害防治措施的说法，错误的是（ ）。
A. 因势利导，给地下水以排走的出路，将水迅速排出洞外
B. 将流向隧道的水源截断，或尽可能使其水量减少
C. 隔断排水通道
D. 堵塞衬砌背后的渗流水，集中引导排出
7
www.haixue.com嗨学网 | 职业价值点亮者
【答案】C
【例题】某高速公路隧道为双向四车道分离式隧道，隧道右线长1618m，左线长
1616m，设计净空宽度10.8m，净空高度6.6m，设计车速80km/h。
隧道穿越岩溶区，地表水、地下水丰富，开挖过程中发现不同程度的渗水和涌水，为
保证隧道施工安全，施工单位对隧道渗水和涌水采用超前小导管预注浆进行止水处理。
【问题】除背景中所采用的隧道涌水处理方法外，还可能需要选择哪些辅助施工方法?
【答案】还可以选择超前钻孔或辅助坑道排水；超前围岩预注浆堵水；轻型井点降
水；深井降水。
