探究串、并联电路中电压的规律
1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电
压的电源，则需要把__________节干电池__________联起来。

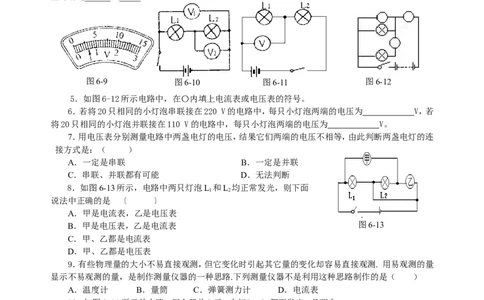

2．如图6-9，当量程为0～3V时，电压表指针的读数为_ _ _V； 当量程为0～15V时，如果电表的
指针仍在原位置，则此时电压表的读数为_ _ _V。
3．如图6-10当开关闭合后，两灯都发光，此时V、V 表的读数分别是4V和2.5V，则电源电压为__
1 2
_V ，灯L 两端的电压为__ _V ，灯L 两端的电压为_ __V。
1 2
4．如图6-11所示的电路，电源电压为9V，当开关闭合时，灯L 两端的电压也为9V，则产生故障的原
1
因可能是______或_____。
图6-9 图6-10 图6-11 图6-12
5．如图6-12所示电路中，在〇内填上电流表或电压表的符号。
6．若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电压为 V，若
将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为 V。
7．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连
接方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断
8．如图6-13所示，电路中两只灯泡L 和L 均正常发光，则下面
1 2
说法中正确的是 〔 〕
A．甲是电流表，乙是电压表
B．甲是电压表，乙是电流表 图6-13
C．甲、乙都是电流表
D．甲、乙都是电压表
9．有些物理量的大小不易直接观测，但它变化时引起其它量的变化却容易直接观测. 用易观测的量
显示不易观测的量，是制作测量仪器的一种思路.下列测量仪器不是利用这种思路制作的是（ ）
A．温度计 B．量筒 C．弹簧测力计 D．电流表
10．如图6-14所示的电路，闭合开关S后，电灯L、L 都不发光，且两电
1 2
表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍 S
A
L
2
不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故
V
障可能是（ ） L
1
A.电流表内部接线断了
B. 灯L
1
灯丝断了 图6-14
C. 灯L 灯丝断了
2
D.电流表和两个电灯都坏了
111．在图6-15所示的电路图中，能用电压表正确测出灯L两端电压的是（ ）
l
图6-15
12．如图6-16所示的电路中，电源电压保持不变.当开关S 1 断开、S 2 闭 L 2
合时，电压表的示数为4.5V；当开关S 闭合、S 断开时，电压表的示数为
1 2
3V，则L 1 和L 2 两端的电压分别为（ ） S 1 S 2
A．3V和4.5V B．1.5V和4.5V
V
C．3V和1.5V D．1.5V和3V
图6-16
能力拓展

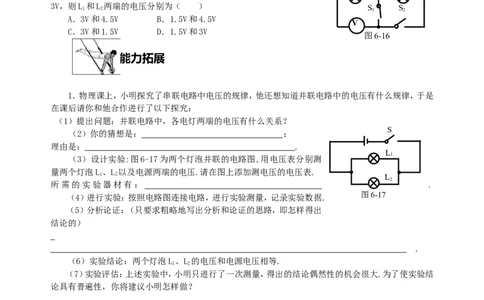

1．物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是
在课后请你和他合作进行了以下探究：
（1）提出问题：并联电路中，各电灯两端的电压有什么关系？
S
（2）你的猜想是： ；
理由是： .
L
1
（3）设计实验:图6-17为两个灯泡并联的电路图,用电压表分别测
量两个灯泡L、L 以及电源两端的电压.请在图上添加测电压的电压表.
1 2 L
2
所需的实验器材有： .
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.
图6-17
（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出
结论的）
.
（6）实验结论：两个灯泡L、L 的电压和电源电压相等.
1 2
（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结
论具有普遍性，你将建议小明怎样做？
.
（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L 的电压为 V，灯L 的电压
1 2
为 V.结合实验结论分析：测量电压时，电压表为什么要与被测电路并联。
2．有一种家庭用的小型彩灯，由24只小灯泡串联而成.现把它们接在220 V的电源上，这串彩灯中
因为某只小灯泡被烧坏，造成彩灯串全部熄灭．由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被
烧断.现在给你一只电压表，你如何查找故障所在？
23．如图6-18所示，有两只灯泡L 和L，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡
1 2
L 和L 并联起来，并用电压表测量灯L 两端的电压。请将图6-18中的实物元件连接起来，并在虚线框内
1 2 1
画出对应的电路图。
L
1
L
2
图6-18
探究创新
S S2
1
V
L
1 L
1．在图6-19所示的电路中,当S 闭合,S、S 断开时,电压表 2 的 示
1 2 3
数为6 V,当S、S 断开, S 闭合时, 电压表的示数为3 V.求： S
1 3 2 3
（1）电源电压是多少?
（2）当S 1 、S 3 闭合, S 2 断开时, 电压表的示数为多少? 图6-19
3参考答案
基础运用
1.3、6、串；2.0.6、3； 3.4、1.5、2.5；4.L 开路、灯L 被短路；5.、、
1 2
6．11、110； 7.A 8.A 9.B 10.C 11.D 12.C
能力拓展

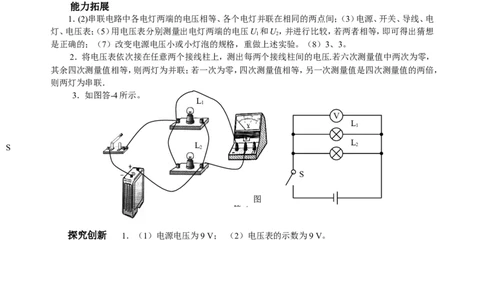

1．(2)串联电路中各电灯两端的电压相等、各个电灯并联在相同的两点间；（3）电源、开关、导线、电
灯、电压表；（5）用电压表分别测量出电灯两端的电压U 和U，并进行比较，若两者相等，即可得出猜想
1 2
是正确的；（7）改变电源电压小或小灯泡的规格，重做上述实验。（8）3、3。
2．将电压表依次接在任意两个接线柱上，测出每两个接线柱间的电压.若六次测量值中两次为零，
其余四次测量值相等，则两灯为并联；若一次为零，四次测量值相等，另一次测量值是四次测量值的两倍，
则两灯为串联．
3．如图答-4所示。
L
1
V
L
1
L
S L 2 2
S
图
答-4
探究创新 1．（1）电源电压为9 V； （2）电压表的示数为9 V。
