第十篇：设计技术及构造
P1~14 一、建筑物的构成与设计要求
1. 建筑物分类
1
www.haixue.com
建 筑 物
民
工
农
用
业
业
建
建
建
筑
筑
筑
居
公
生
辅
动
仓
住
共
产
助
力
储
建
建
车
车
用
建
筑
筑
间
间
房
筑
：
：
如
如
医
住
教
疗
宅
育
、
、
、
交
宿
办
通
舍
公
等
、
科
。
民
研
政
、
等
商
。
业 服 务 、

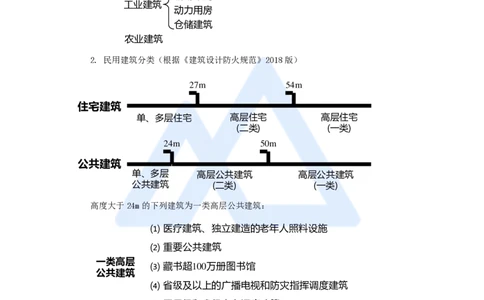

2. 民用建筑分类（根据《建筑设计防火规范》2018版）
住
公
宅
共
建
建
筑
筑
单公
单
、共
、
多建
多
层筑
层
2 4
住
m
宅
2 7 m
高 层
(
公二 共类
高
(
建)
层二
筑
住类 宅)
5 0 m
5 4 m
高 层
(
公一
高
(
共类
层一
建)
住类
筑
宅)
高度大于24m的下列建筑为一类高层公共建筑：
⑴ 医疗建筑、独立建造的老年人照料设施
⑵ 重要公共建筑
一类高层
⑶ 藏书超100万册图书馆
公共建筑
⑷ 省级及以上的广播电视和防灾指挥调度建筑
⑸ 网局级和省级电力调度建筑
3. 建筑设计要求嗨学网 | 职业价值点亮者
⑴ 满足相关建筑标准、规范
⑵ 满足建筑功能要求
是建筑设计的首要任务。
建筑 ⑶ 符合总体规划要求
设计
规划设计是有效控制城市发展的重要手段
要求
⑷ 采用合理的技术措施
⑸ 考虑建筑美观要求
⑹ 具有良好的经济效益

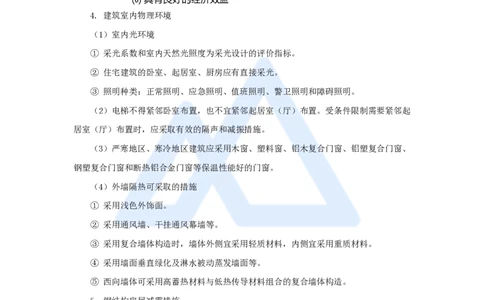

4. 建筑室内物理环境
（1）室内光环境
① 采光系数和室内天然光照度为采光设计的评价指标。
② 住宅建筑的卧室、起居室、厨房应有直接采光。
③ 照明种类：正常照明、应急照明、值班照明、警卫照明和障碍照明。
（2）电梯不得紧邻卧室布置，也不宜紧邻起居室（厅）布置。受条件限制需要紧邻起
居室（厅）布置时，应采取有效的隔声和减振措施。
（3）严寒地区、寒冷地区建筑应采用木窗、塑料窗、铝木复合门窗、铝塑复合门窗、
钢塑复合门窗和断热铝合金门窗等保温性能好的门窗。
（4）外墙隔热可采取的措施
① 采用浅色外饰面。
② 采用通风墙、干挂通风幕墙等。
③ 采用复合墙体构造时，墙体外侧宜采用轻质材料，内侧宜采用重质材料。
④ 采用墙面垂直绿化及淋水被动蒸发墙面等。
⑤ 西向墙体可采用高蓄热材料与低热传导材料组合的复合墙体构造。
5. 钢结构房屋减震措施
（1）梁与柱的连接宜采用柱贯通型。
（2）柱在两个相互垂直方向都与梁刚接时宜采用箱形截面，仅在一个方向与梁刚接时
宜采用工字形截面。
（3）框架柱的接头距框架梁上方的距离，取1.3m和柱净高一半二者的较小值。
6. 建筑消能减震措施
（1）消能器与支撑、连接件之间宜采用高强度螺栓连接或销轴连接，也可采用焊接。
2
www.haixue.com嗨学网 | 职业价值点亮者
（2）混凝土构件作为消能器的支撑构件时，其混凝土强度等级不应低于C30。
（3）消能器与主体结构的连接一般分为：支撑型、墙型、柱型、门架式和腋撑型等。
（4）当消能器采用支撑型连接时，可采用单斜支撑布置、V字形和人字形等布置，不
宜采用K字形布置。
P14~19 二、建筑构造设计的基本要求
1. 地面构造

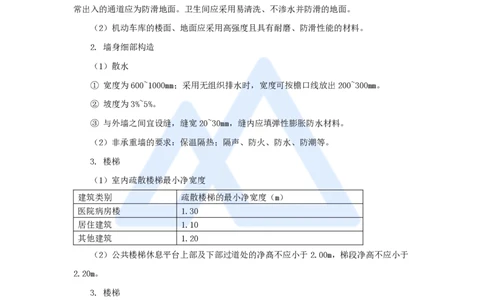

（1）幼儿园建筑中乳儿室、活动室、寝室及音体活动室宜为暖性、弹性地面。幼儿经
常出入的通道应为防滑地面。卫生间应采用易清洗、不渗水并防滑的地面。
（2）机动车库的楼面、地面应采用高强度且具有耐磨、防滑性能的材料。
2. 墙身细部构造
（1）散水
① 宽度为600~1000mm；采用无组织排水时，宽度可按檐口线放出200~300mm。
② 坡度为3%~5%。
③ 与外墙之间宜设缝，缝宽20~30mm，缝内应填弹性膨胀防水材料。
（2）非承重墙的要求：保温隔热；隔声、防火、防水、防潮等。
3. 楼梯
（1）室内疏散楼梯最小净宽度
建筑类别 疏散楼梯的最小净宽度（m）
医院病房楼 1.30
居住建筑 1.10
其他建筑 1.20
（2）公共楼梯休息平台上部及下部过道处的净髙不应小于2.00m，梯段净高不应小于
2.20m。
3. 楼梯
（3）室内楼梯扶手高度自踏步前缘线量起不宜小于0.90m。
（4）公共楼梯应至少单侧设置扶手，梯段净宽达3股人流的宽度时应两侧设扶手。
（5）公共楼梯每个梯段的踏步级数：2~18级。踏步面应有防滑措施。
（6）楼梯踏步最小宽度和最大高度（m）
楼梯类别 最小宽度 最大高度
以电梯作为主要垂直交通的高层
0.25 0.18
和超高层建筑楼梯
中（小）学校等楼梯 0.28（0.26） 0.16（0.15）
3
www.haixue.com嗨学网 | 职业价值点亮者
4. 防火门、防火窗和防火卷帘
（1）防火门、防火窗划分为甲、乙、丙三级，其耐火极限：甲级1.5h，乙级1.0h，
丙级0.5h。
（2）防火门为向疏散方向开启的平开门，关闭后内外两侧都能手动开启。
（3）疏散走道、楼梯间和前室防火门，具有自行关闭功能。
（4）常开防火门，火灾时具有自行关闭和信号反馈功能。
（5）设在变形缝处的防火门，应设在楼层较多一侧，开启后门扇不应跨越变形缝。

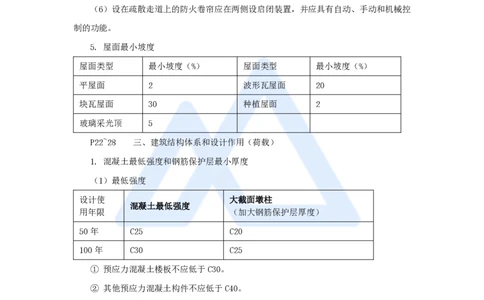

（6）设在疏散走道上的防火卷帘应在两侧设启闭装置，并应具有自动、手动和机械控
制的功能。
5. 屋面最小坡度
屋面类型 最小坡度（%） 屋面类型 最小坡度（%）
平屋面 2 波形瓦屋面 20
块瓦屋面 30 种植屋面 2
玻璃采光顶 5
P22~28 三、建筑结构体系和设计作用（荷载）
1. 混凝土最低强度和钢筋保护层最小厚度
（1）最低强度
设计使 大截面墩柱
混凝土最低强度
用年限 （加大钢筋保护层厚度）
50年 C25 C20
100年 C30 C25
① 预应力混凝土楼板不应低于C30。
② 其他预应力混凝土构件不应低于C40。
1. 混凝土最低强度和钢筋保护层最小厚度
（2）直接接触土体浇筑构件，混凝土保护层厚度不应小于70mm。（如：无垫层的基础
大底板）
（3）处于流动水中或同时受水中泥沙冲刷的构件，其保护层厚度宜增加10~20mm。
（江河湖海）
2. 建筑结构体系
（1）框架结构和剪力墙结构的优缺点。
4
www.haixue.com嗨学网 | 职业价值点亮者
（2）应用高度最高的结构体系：筒体结构。
3. 荷载（直接作用）
（1）永久作用：如结构自重、土压力、预加应力等。
（2）可变作用：如楼面和屋面活荷载、起重机荷载、雪荷载和覆冰荷载、风荷载等。
（3）偶然作用：爆炸力、撞击力、火灾、地震。
P29~33 四、建筑结构设计构造基本要求
1. 混凝土结构体系
（1）房屋建筑结构应采用双向抗侧力结构体系。
（2）抗震设防烈度为9度的高层建筑，不应采用带转换层的结构、带加强层的结构、
错层结构和连体结构。
2. 构件混凝土最低强度
（1）钢筋混凝土结构构件的混凝土强度等级不应低于C25。
（2）钢-混凝土组合结构构件的混凝土强度等级不应低于C30。
（3）素混凝土结构构件的混凝土强度等级不应低于C20。
3. 建筑钢结构常用的结构体系
（1）单层钢结构可采用框架、支撑结构。
（2）多高层钢结构可采用框架、支撑结构、框架-支撑、框架-剪力墙板、筒体结构、
巨型结构等。
4. 钢结构防腐蚀可选择以下防腐蚀方案：
（1）防腐蚀涂料； （2）锌、铝等金属保护层；
（3）阴极保护措施； （4）耐候钢。
P34~36 五、装配式建筑设计基本要求
1. 装配式混凝土建筑是建筑工业化最重要的方式。
2. 预制剪力墙宜采用一字形，也可采用L形、T形或U形。开洞预制剪力墙洞口宜居
中布置，洞口两侧的墙肢宽度不应小于200mm，洞口上方连梁高度不宜小于250mm。
3. 预制剪力墙底部接缝宜设置在楼面标高处，并应符合下列规定：
（1）接缝高度宜为20mm；
（2）接缝宜采用灌浆料填实；
（3）接缝处后浇混凝土上表面应设置粗糙面。
5
