6.1.4 启闭机与机电设备安装的方法
考点4：启闭机与机电设备安装的方法★
考点4 内容 考频指数
一、启闭机分类 ※
启闭机与机电设备安装的方法★ 二-五、启闭机安装 略
六、启闭机试验 ※
一、启闭机分类★

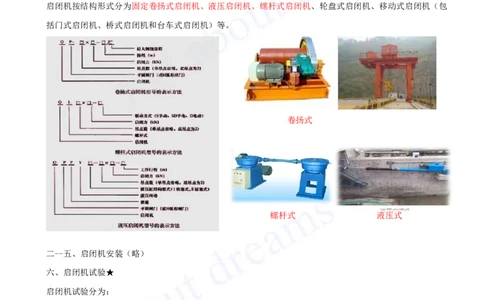

启闭机按结构形式分为固定卷扬式启闭机、液压启闭机、螺杆式启闭机、轮盘式启闭机、移动式启闭机（包
括门式启闭机、桥式启闭机和台车式启闭机）等。
卷扬式
螺杆式 液压式
二--五、启闭机安装（略）
六、启闭机试验★
启闭机试验分为：
1.空运转试验，启闭机出厂前，在未安装钢丝绳和吊具的组装状态下 进行的试验。
2.空载试验，启闭机在无荷载状态下进行的运行试验和模拟操作。
3.动载试验， 启闭机在 1.1倍额定荷载状态下进行的运行试验和操作。主要目的是检查起升机构、运行机构
和制动器的工作性能。（口诀：勤运动）
4.静载试验，启闭机在 1.25倍额定荷载状态下进行的静态试验 和操作。主要目的是检验启闭机各部件和金
属结构的承载能力。
【单选】型号为 QL2×80D 启闭机属于（ ）。[注：天一文化专有版权，未经许可不可转发或复印传播]
A.螺杆式启闭机
B.液压式启闭机
C.卷扬式启闭机
D.移动式启闭机
答案：A

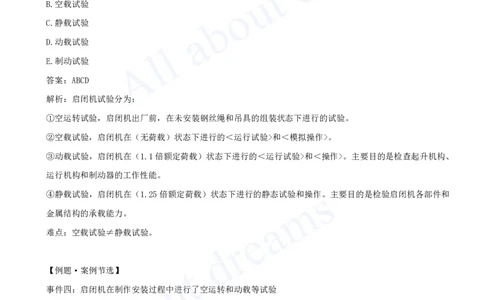

【多选】启闭机试验包括（ ）。
A.空运转试验
B.空载试验
C.静载试验
D.动载试验
E.制动试验
答案：ABCD
解析：启闭机试验分为：
①空运转试验，启闭机出厂前，在未安装钢丝绳和吊具的组装状态下进行的试验。
②空载试验，启闭机在（无荷载）状态下进行的＜运行试验>和＜模拟操作>。
③动载试验，启闭机在（1.1倍额定荷载）状态下进行的＜运行试验>和＜操作>。主要目的是检查起升机构、
运行机构和制动器的工作性能。
④静载试验，启闭机在（1.25倍额定荷载）状态下进行的静态试验和操作。主要目的是检验启闭机各部件和
金属结构的承载能力。
难点：空载试验≠静载试验。
【例题·案例节选】
事件四：启闭机在制作安装过程中进行了空运转和动载等试验
问题：
5.事件四中，除空运转和动载试验外，启闭机还应进行哪些试验？指出动载试验的主要目的
答案：
➊闭机试验补充：空载试验、静载试验。
➋动载试验目的：检查起升机构、运行机构、制动器的工作性能。
内容 考频指数 考查重点
一、启闭机分类 ※
会分类[注：天一文化专有版权，未经许可不可转发或复印传播]
二-五、启闭机安装 略
六、启闭机试验 ※ 4个试验
6.2 泵站与水电站的布置及机组安装
6.2.1 泵站的布置
6.2.2 水电站的布置
6.2.3 水轮发电机组与水泵机组安装

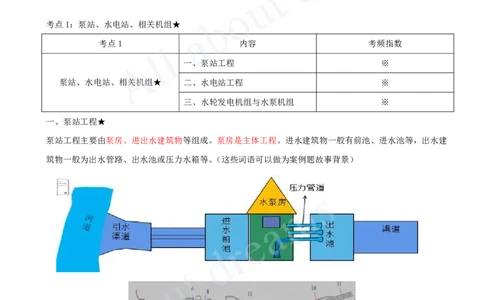

考点1：泵站、水电站、相关机组★
考点1 内容 考频指数
一、泵站工程 ※
泵站、水电站、相关机组★ 二、水电站工程 ※
三、水轮发电机组与水泵机组 ※
一、泵站工程★
泵站工程主要由泵房、进出水建筑物等组成。泵房是主体工程。进水建筑物一般有前池、进水池等，出水建
筑物一般为出水管路、出水池或压力水箱等。（这些词语可以做为案例题故事背景）[注：天一文化专有版权，未经许可不可转发或复印传播]
二、水电站工程★
布置形式 定义 适用条件
利用拦河坝使河道水位壅高，以集中水 常建于河流中、上游的高山峡谷中，一般为中、
坝式水电站
头 高水头水电站
发电厂房与挡水闸、坝呈一列式布置在 常建于河流中、下游，一般为低水头、大流量的
河床式水电站
河床上共同起挡水作用 水电站
引水式水电站 利用引水道集中河段落差形成发电水头 常建于流量小、河道纵坡降大的河流中、上游

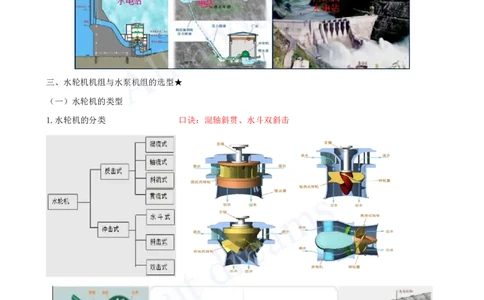

三、水轮机机组与水泵机组的选型★
（一）水轮机的类型
1.水轮机的分类 口诀：混轴斜贯、水斗双斜击[注：天一文化专有版权，未经许可不可转发或复印传播]
如：HL220—LJ—500，表示转轮型号为 220 的混流式水轮机，立轴，金属蜗壳，转轮直径为500cm。
（二）水泵机组
1 .水泵类型
水泵机组包括水泵、动力机和传动设备。
水泵按工作原理分主要有叶片泵、容积泵和其他类型泵，叶片泵又分为离心泵、轴流泵和混流泵；（昼夜离婚）
水泵按泵轴安装形式分为卧式、立式和斜式；
按电机是否能在水下运行分为常规泵机组和潜水泵机组等。
【单选】某水轮机型号为HL220-LJ-500，其中（ ）。
A.220表示转轮型号
B.220代表转轮直径
C.500代表转轮型号
D.500代表转轮半径
答案：A
【单选】下列不属于叶片泵的是（ ）。[注：天一文化专有版权，未经许可不可转发或复印传播]
A.离心泵
B.混流泵
C.轴流泵
D.容积泵
答案：D
内容 考频指数 考查重点
一、泵站工程 ※
二、水电站工程 ※ 掌握分类和特征既可
三、水轮发电机组与水泵机组 ※
