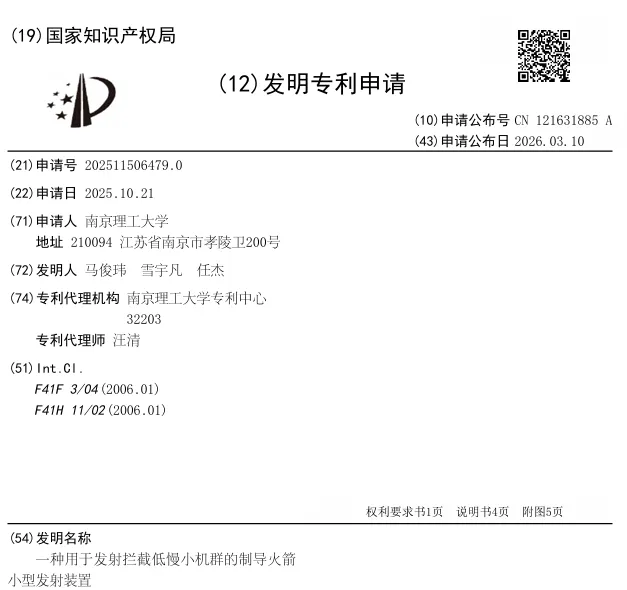

南理工发明专利:反无人机蜂群作战的神器

结合伊朗“小摩托”（沙赫德-136无人机）在近期中东冲突中的实战表现，这项南京理工大学的专利可以称得上是一份极具前瞻性和针对性的“答卷”。它不仅回应了“小摩托”带来的战场痛点，更精准地击中了当前反无人机作战的“命门”。

一、专利要解决的技术问题

“低慢小”目标（小型无人机、航模、热气球等）具有以下特点：

• 低空（50–500米）

• 慢速（0–100米/秒）

• 小雷达反射面积（<0.5平方米）

• 蜂群作战：数量多、成本低、智能协同

传统拦截手段存在以下问题：

→ 本专利旨在提供一种低成本、机动性强、可饱和拦截的解决方案。

二、核心结构组成

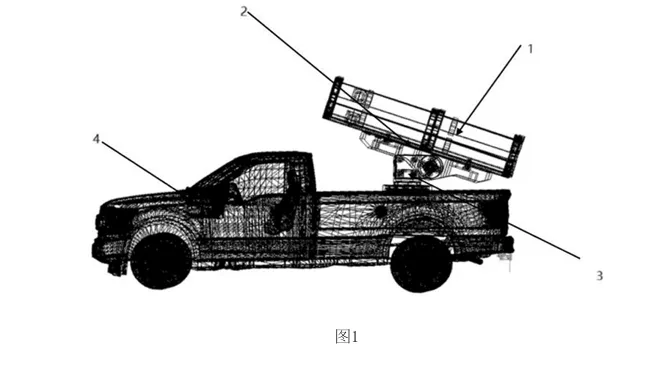

装置整体安装在皮卡上，主要包括以下模块：

1. 定向管（螺旋导槽式）

• 内壁设有螺旋导槽，与火箭弹体上的导销配合

• 在发射过程中赋予弹体旋转稳定，提高精度

2. 闭锁挡弹机构

• 发射前锁定火箭弹，防止滑动

• 发射时利用弹体推力自动解锁（斜面结构设计）

3. 定向管定位组件

• 前定位块：过盈配合，保证平行度

• 后定位块：间隙配合，允许热膨胀

• 安装孔内设缓冲垫片，减震固定

4. 发射架结构

• 包括：炮筒架、磁铁板、火炮架

• 磁铁板可吸附火箭弹金属部件，防止运输中晃动

• 火炮架为中空铝合金结构，轻量化设计

5. 调炮瞄准系统

• 由轴承 + 回转盘组成

• 可实现：

• 360° 旋转

• 俯仰角 0–60°

• 响应速度 ≤ 2°/s

• 配备火控计算机 + 伺服控制器，自动调炮瞄准

三、技术优势

四、实施例数据（以60°射角发射为例）

• 发射后1ms：载荷最大，底盘受力：x=33N, y=3000N, z=16000N

• 发射后3ms：弹体飞出1.2m，底盘受力：x=620N, y=620N, z=10000N

• 温度变化：发射架最高温度 ≈ 2280K，底盘 ≈ 2200K，迎气面 ≈ 1700K

• 有效射高：30–800米

• 弹速：≤ 200 米/秒

五、总结

这是一种专为应对无人机蜂群威胁设计的低成本、高机动、可快速部署的小型制导火箭发射系统，具备以下作战能力：

• 侦察–指挥–打击–评估一体化

• 多发齐射，饱和拦截

• 适应复杂战场环境，机动性强
