15.4 电流的测量 九年级物理全一册 电子课本(人教版 2024版)
15.4 电流的测量 九年级物理全一册 电子课本（人教版 2024版）

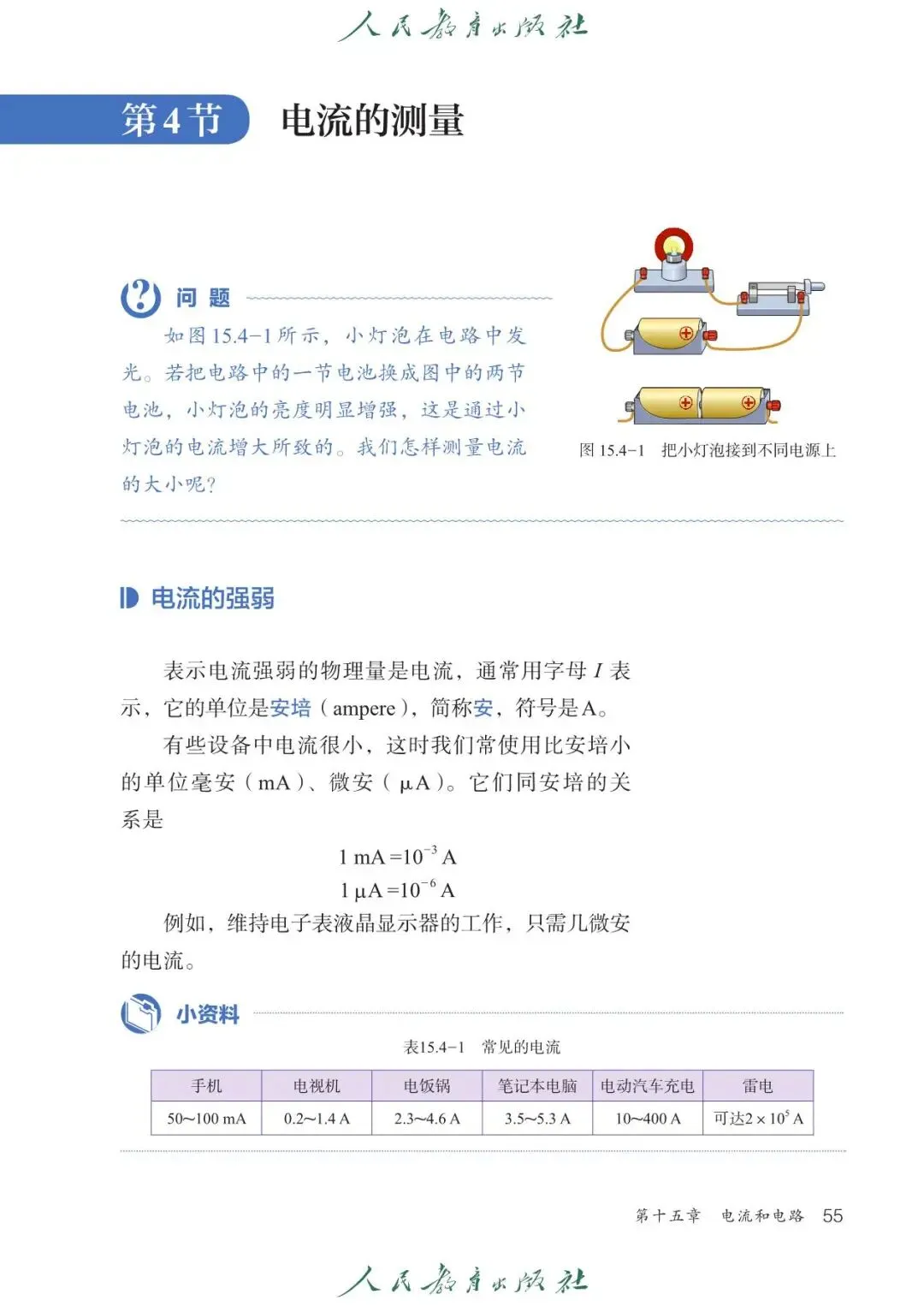

一、电流的大小
1、电流的概念：在物理学中，电流是表示电流强弱的物理量，通常用字母I表示。
2、电流的符号和单位
（1）电流：单位时间内通过导体横截面积的电荷量叫电流，用符号I表示。
（2）单位：电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
3、电流的三种效应
（1）电流的热效应，如白炽灯，电饭锅等。
（2）电流的磁效应，如电铃等。
（3）电流的化学效应，如电解、电镀等。
4、一些常见的电流值
|
半导体收音机电源的电流 |
约50mA |
|
家庭节能灯中的电流 |
约0.1A |
|
家用电视机的电流 |
约0.5A |
|
家用空调器的电流约 |
约5A |

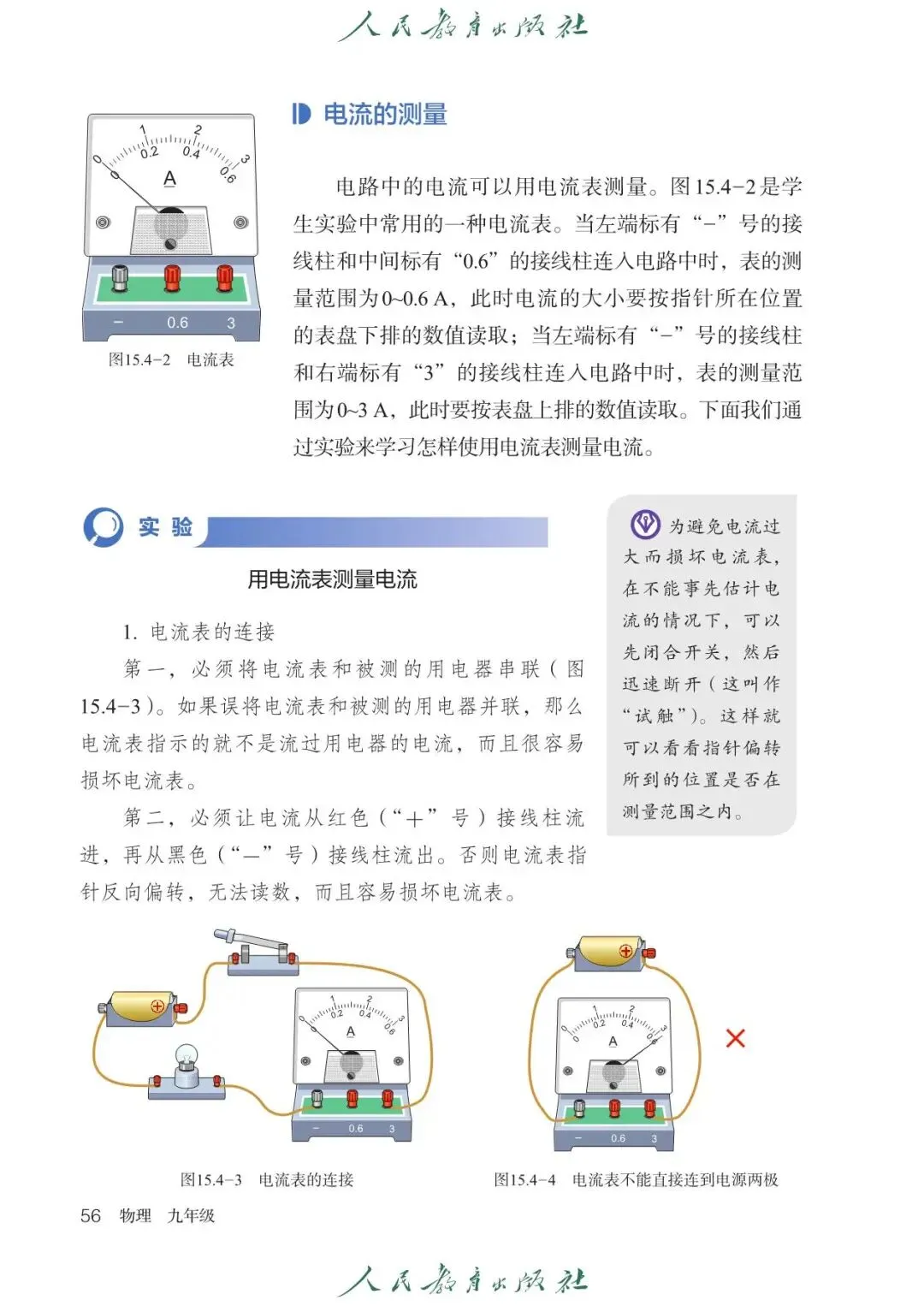

二、电流表及其连接与使用
1、电流表：用来测量电流大小的仪表叫电流表。特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
2、认识电流表
|
作用 |
测量电路中电流的大小 |
|
|
符号及结构 |
电流表在电路中的符号为，实验室常用的电流表通常有三个接线柱、两个量程 |
|
|
表盘上锁标字母“A”的含义 |
含义有两个：一是表示该表为电流表，二是表示用该表测量电流时表盘上的示数的单位为安培 |
|
|
表盘及两种接线方式 |
0~0.6A |
0~3A |
|
对应量程及分度值 |
当接“–”和“0.6”量接线柱时，其量程为0.6A，此时每个小格表示0.02A，即分度值为0.02A |
当接“–”和“3”量接线柱时，其量程为3A，此时每个小格表示0.1A，即分度值为0.1A |
3、电流表的使用规则
|
使用规则 |
违反规则的后果 |
|
|
调零 |
使用前应检查电流表的指针是否指在零刻度线 |
如果指针不在零刻度线位置就开始测量，会出现以下两种情况： （1）指针在零刻度线左侧：会导致最终读数偏小； （2）指针在零刻度线右侧：会导致最终读数偏大 |
|
串联 |
电流表必须与被测电路串联 |
如果将电流表和用电器并联，用电器被短路，而且还有可能烧坏电流表 |
|
“+”进“–”出 |
连接电流表时，必须使电流从“+”接线柱流入，从“–”接线柱流出 |
若电流表的正负接线柱接反，通电后指针将反偏，容易损坏电流表 |
|
量程选择 |
要选择合适的量程：（1）所测电流大小不能超过所选量程；（2）在不超过量程的前提下，应选用小量程测电流，因为小量程分度值小，精度高 |
如果电流大小超过电流表量程，无法读数还容易损坏电流表；如果选择量程过大，例如可选择0-0.6A量程时选择0-3A量程，测量误差会较大 |
|
严禁电源短路 |
不允许把电流表直接连接在电源的两极上 |
若电流表不经过用电器直接接到电源两极上，会造成电源短路，可能烧坏电流表和电源 |

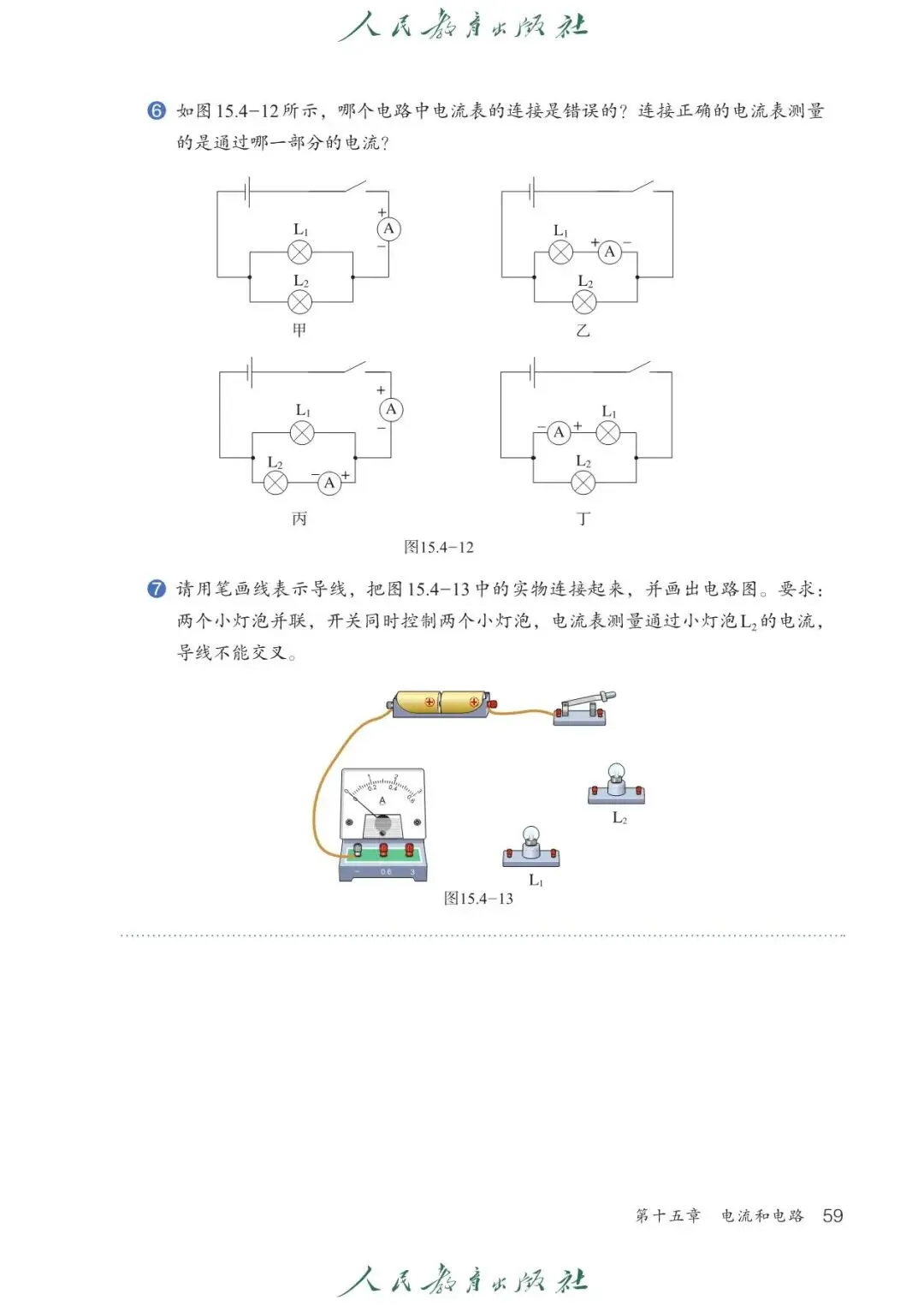

4、判断电流表测量的对象
（1）电流表的测量对象取决于它与哪些电器串联。电流表所测量的电流，正是流经与其相连的电器的电流。（2）如果电流表安装在串联电路中，且安装在干路上，那么它测量的是总电流；如果安装在支路上，则测量的是这个支路的电流。
（3）去表法判断电流表的测量对象：将电流表断开，分析哪些用电器不能工作，则断开的电流表测量的就是哪些用电器的电流。

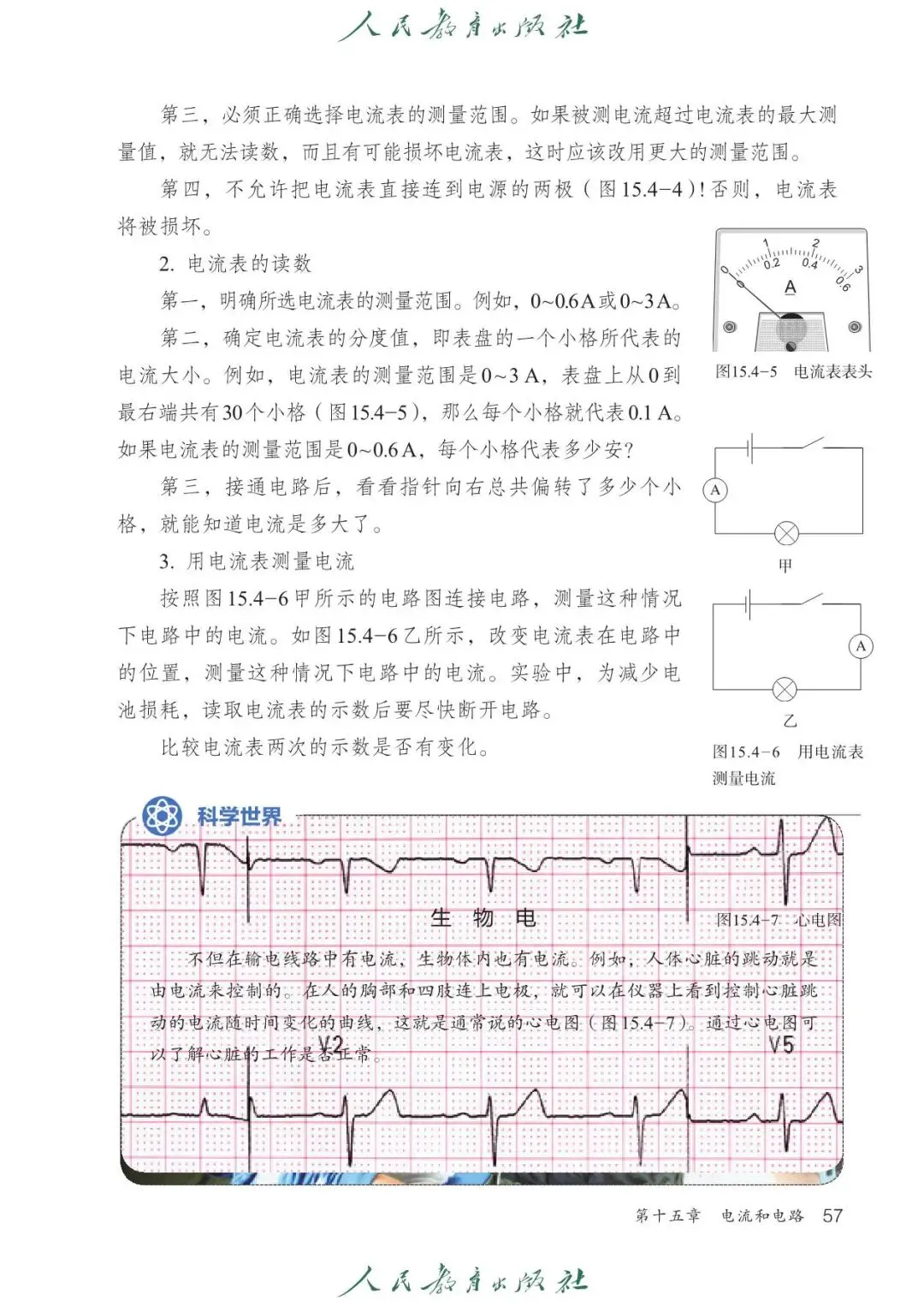

三、电流表的读数方法
1、确定量程，看清选用的是哪个量程，从而知道电流表可以测量的最大电流是0.6A还是3A。2、确定分度值，根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少，如果使用0-0.6A量程，则每一小格是0.02A，如果使用0-3A量程，则每一小格是0.1A。3、接通电流后，当指针稳定后（不再左右摆动时）读数，看清指针一共转过多少小格，用每一小格代表的电流值乘以格数即是被测的电流，即I=分度值×小格数。
特别提醒：常见的学生用电流表一般有0～0.6A和0～3A两个量程，当指针在同一位置时，0～3A量程的读数是0～0.6A量程读数的5倍。
