01 软件功能

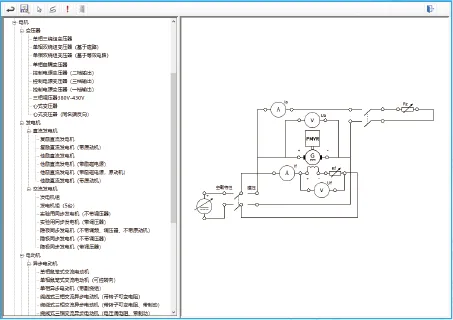

• 实验电路编辑器

本实验电路元件库由直流电动机、直流发电机、交流电动机、同步发电机、变压器、电源、电机实验设备、主令电器、仪器仪表、电子电器等组成，通过拖拽元件库中的元件，可快速搭建实验电路。

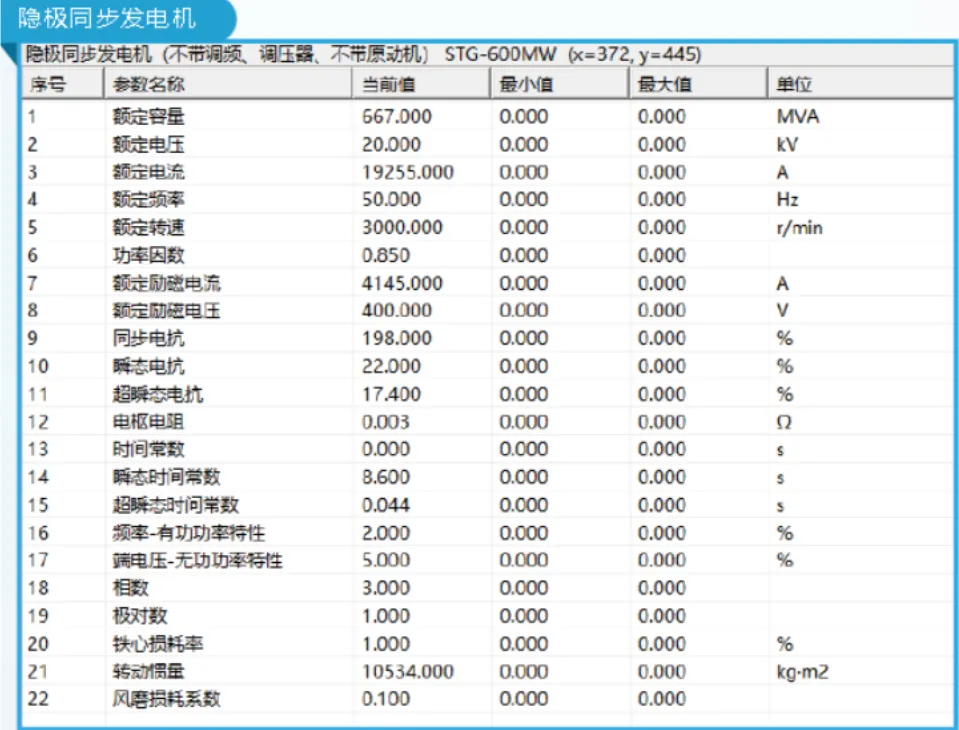

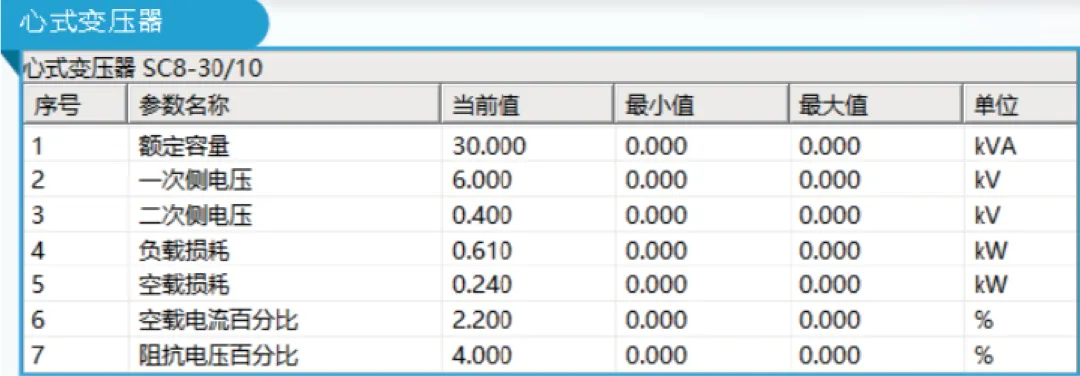

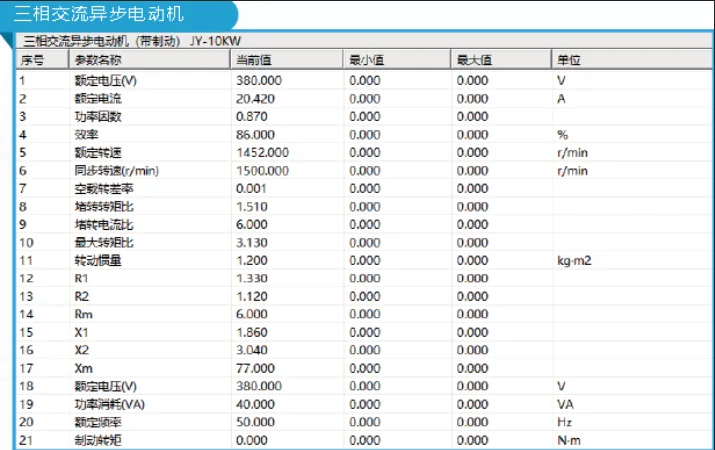

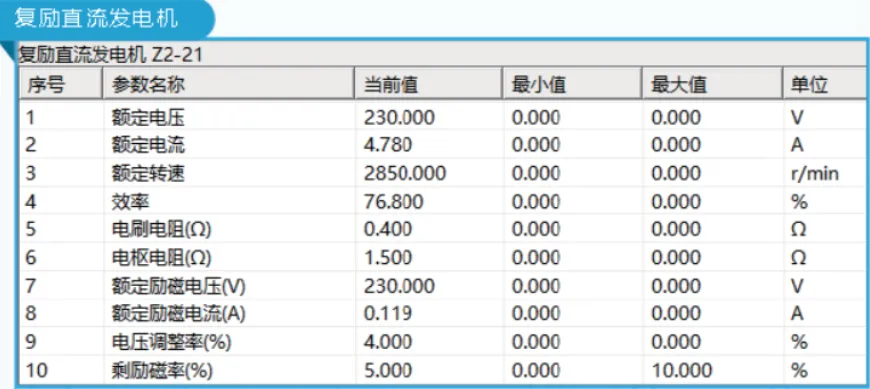

• 元件参数设置

用户可根据需要对现有元件的规格参数进行设置修改。

• 实验电路运行调试

搭建完的实验电路可以进行运行调试，系统会根据用户设置的参数，针对每个元件创建数学模型，并在此基础上构建特性方程组，通过对这类线性与非线性方程组的快速计算实现各类电机实验的数字化仿真。

• 绘制特征曲线与波形曲线辅助工具

用户可通过特征曲线界面，实时采样实验数据，然后绘制出特征曲线； 在波形曲线界面中可将采集的实验数据进行混合运算后，绘制出波形曲线。

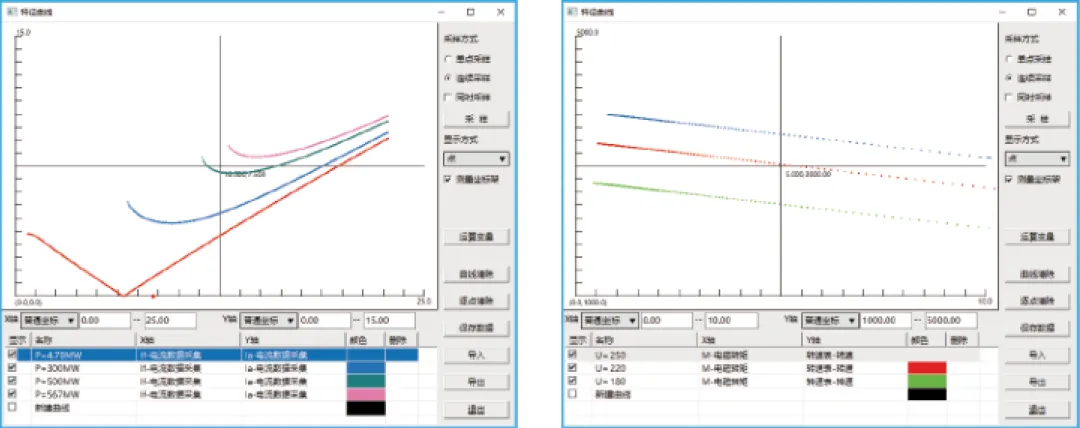

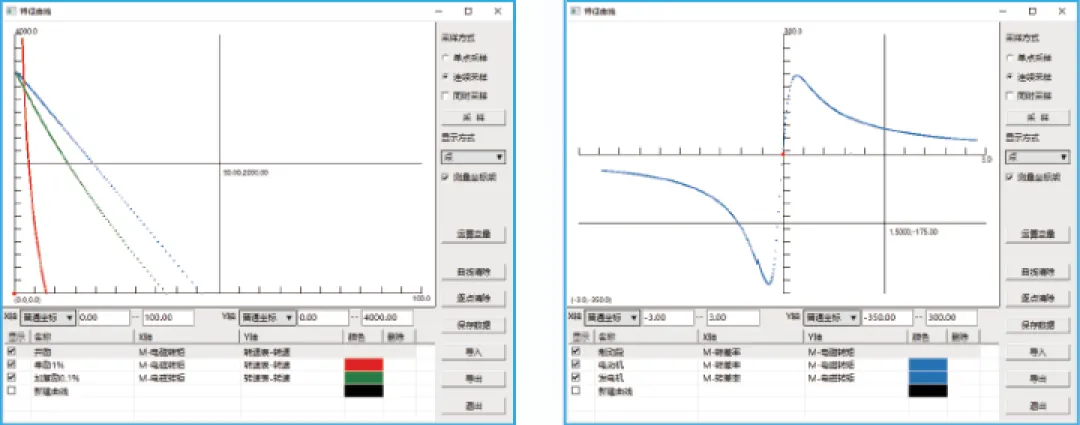

特征曲线

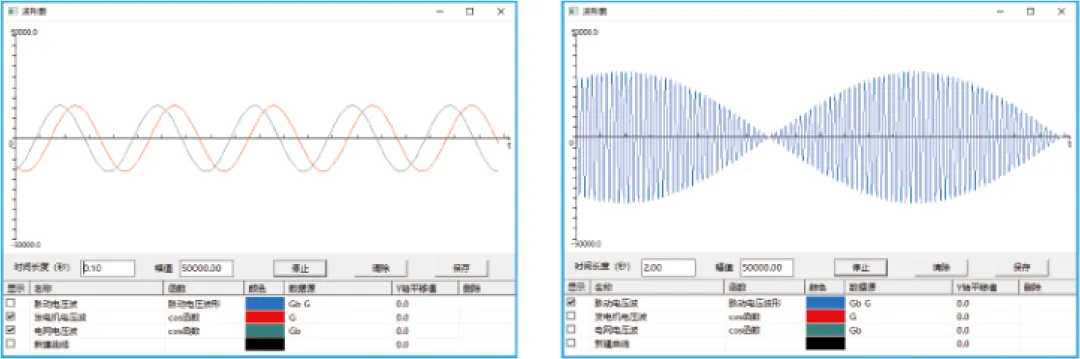

波 形 图

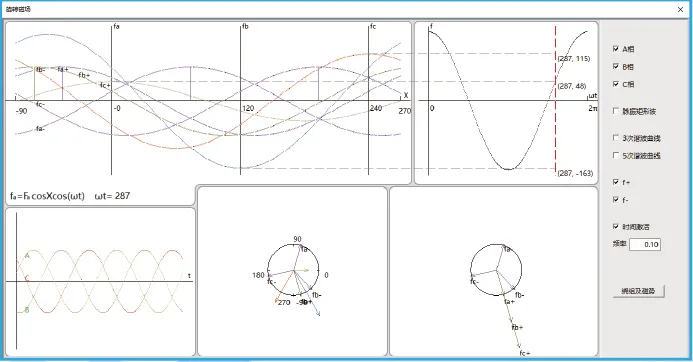

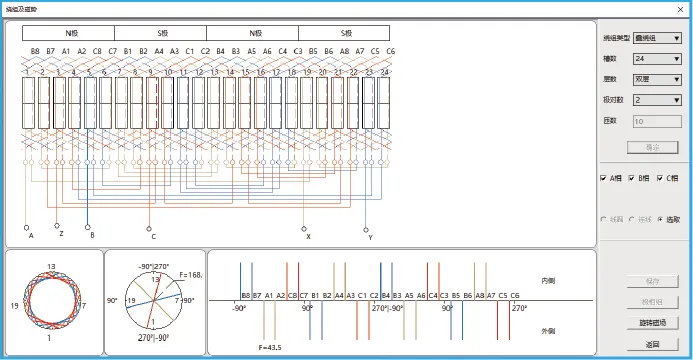

• 磁势与绕组辅助工具

可根据用户编制的绕组类型及绕组情况，实时显示A、B、C三相波形及三次谐波五次谐波形等。

• 变频器控制

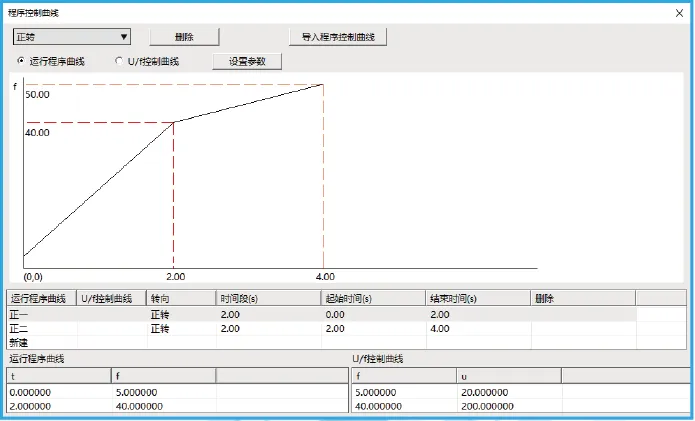

用户可定义程序控制曲线（运行程序曲线、U/f控制曲线），也可自行设置正反转及相应的起始时间与时间长度。

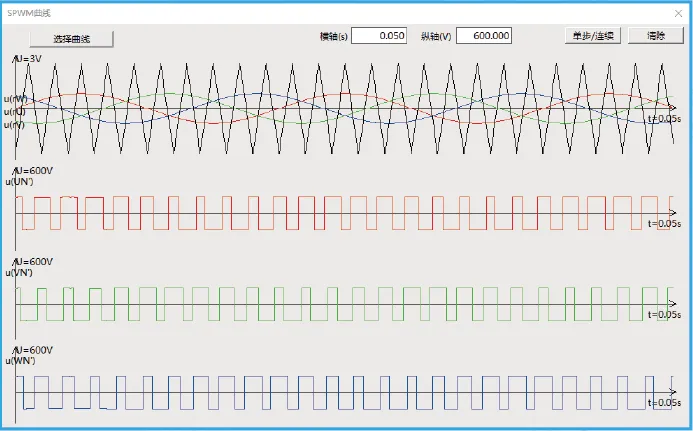

用户可自定义程序输出曲线及查看SPWM曲线；

• 设备模型库

设备模型库主要由变压器模型、交流电动机模型、同步发电机模型等组成。

• 综合实验

02 功能特性

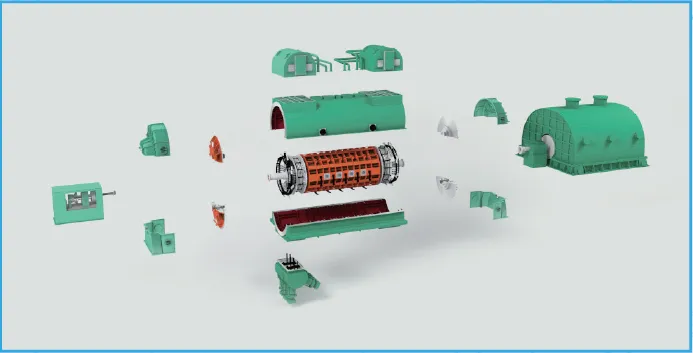

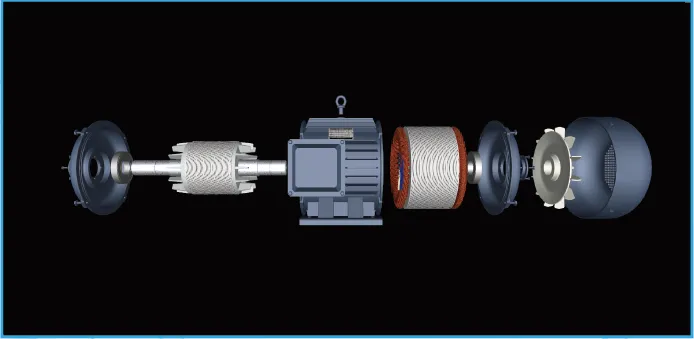

• 电机元件都有自己的数学模型，提供电机实验对象的3D结构模型展示。

• 实验电路都可实时仿真运行，互动操作，并可在运行中测取实验数据。

• 综合场景应用实验体现虚拟现实场景下的互动操作应用实例。

• 丰富的实验设备满足电机实验需求。

• 利用电机、实验设备和元器件可以进行个性化的实验设计。

03  典型案例

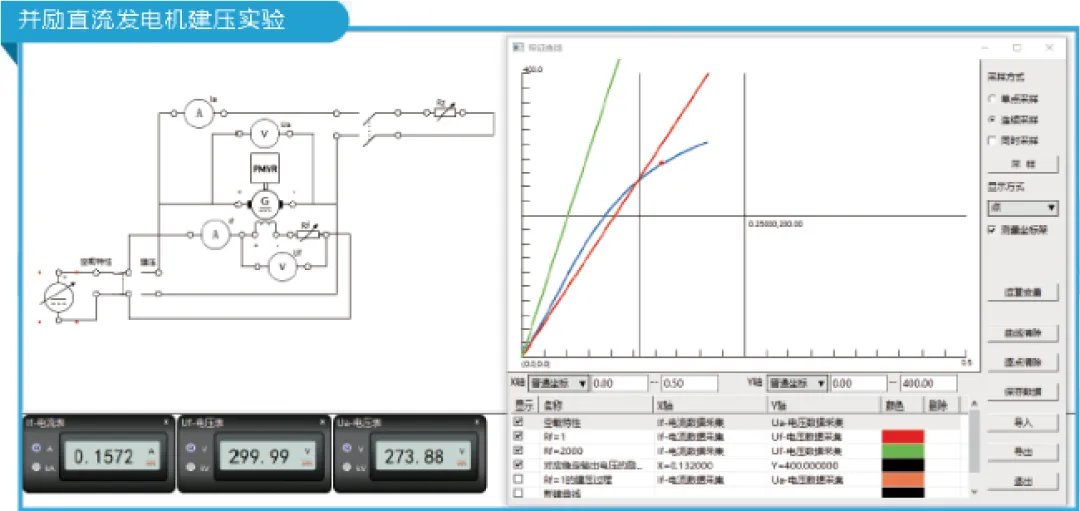

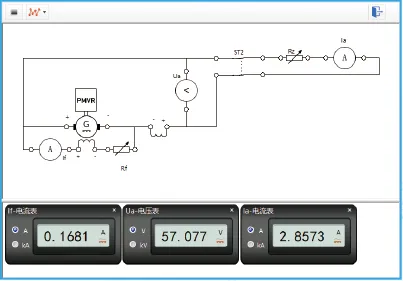

并励直流发电机建压实验

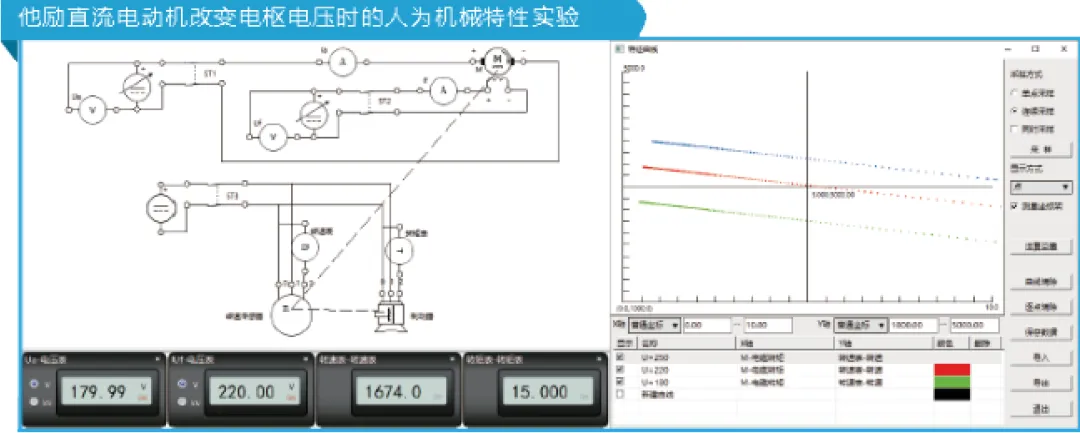

他励直流电动机改变电枢电压时的人为机械特性实验

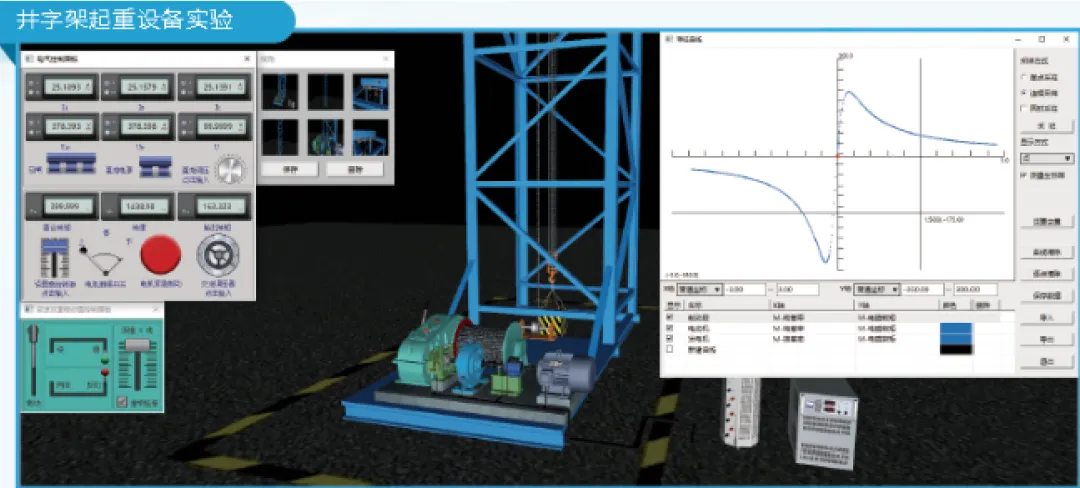

井字架起重设备实验

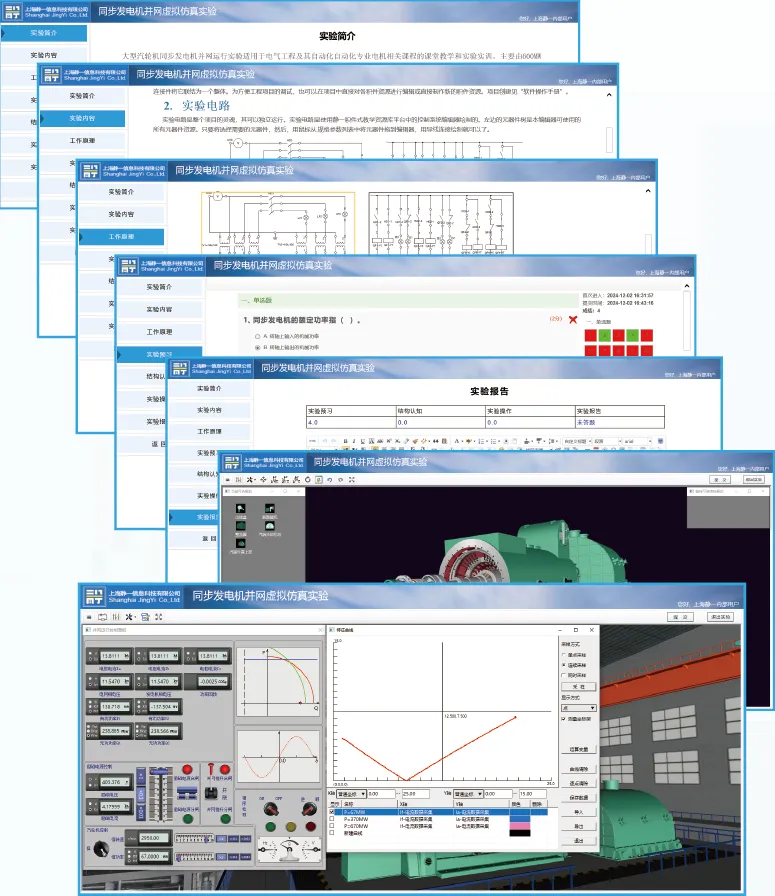

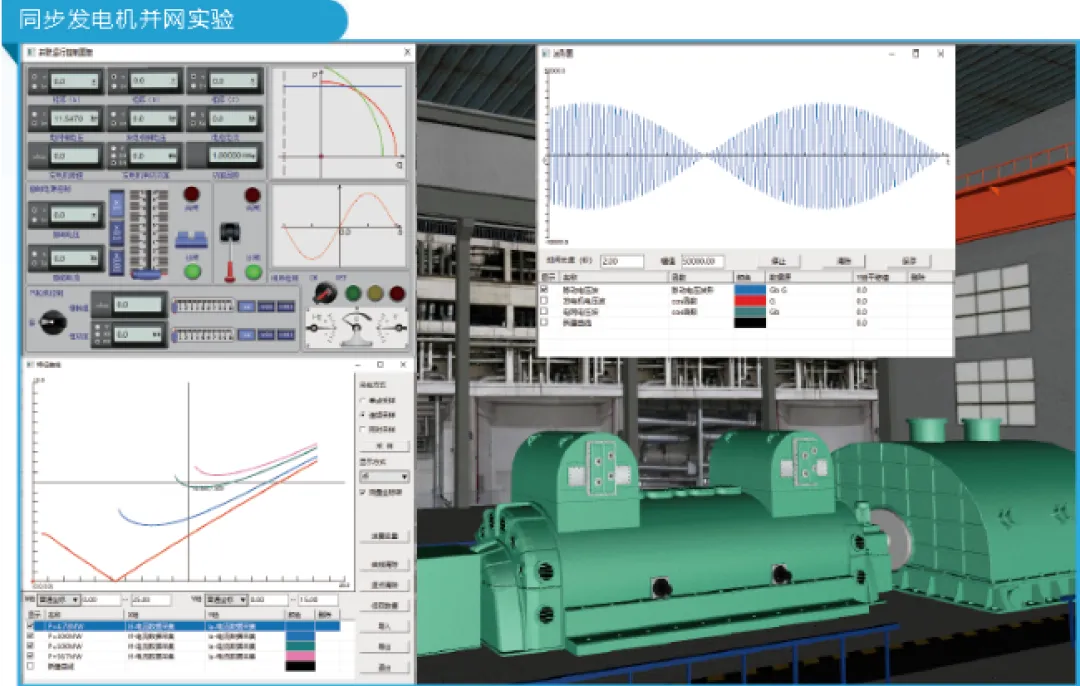

同步发电机并网实验

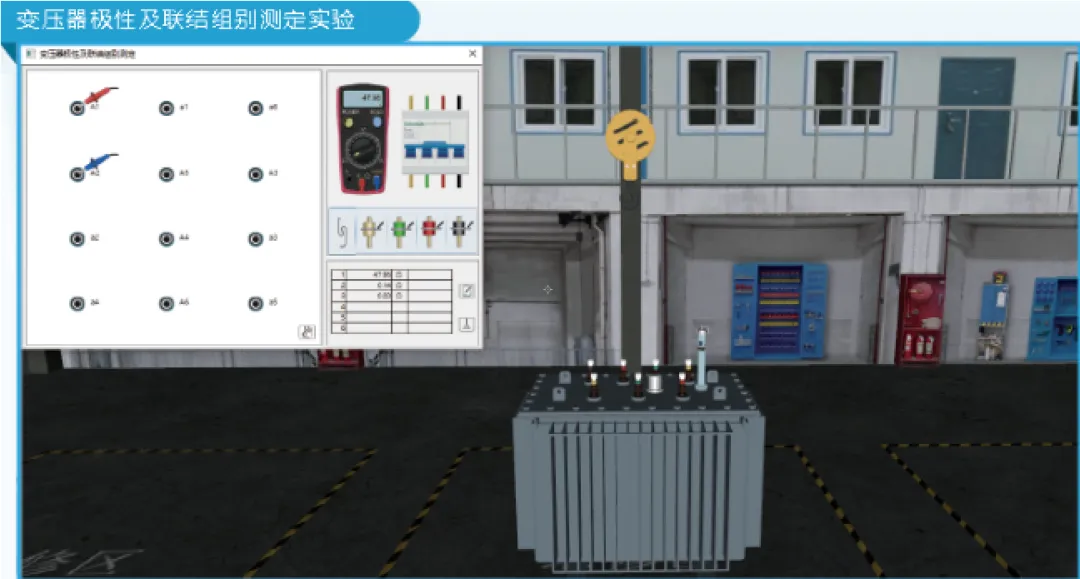

变压器极性及联结组别测定实验

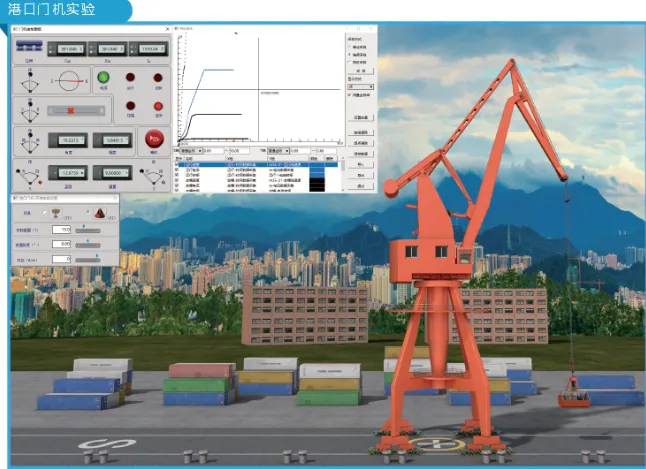

港口门机实验

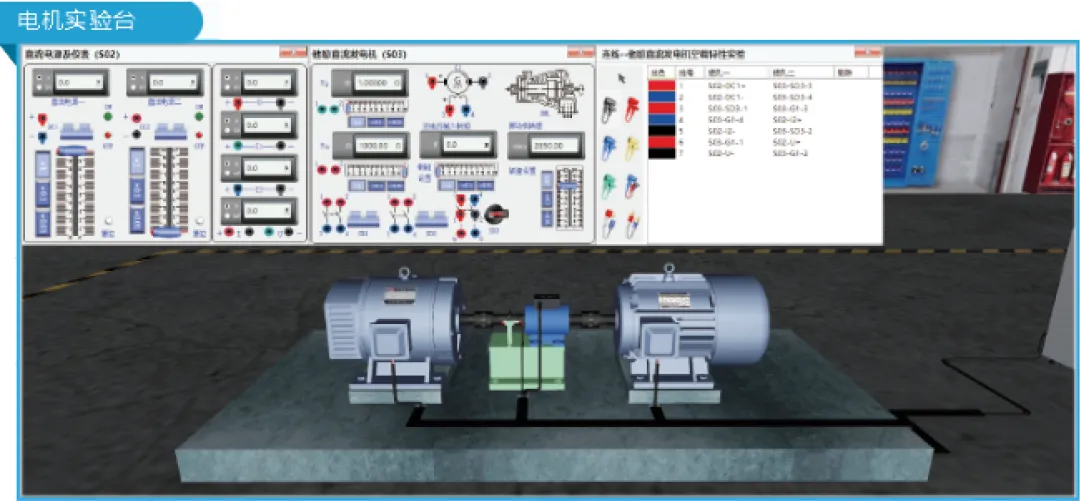

电机实验台

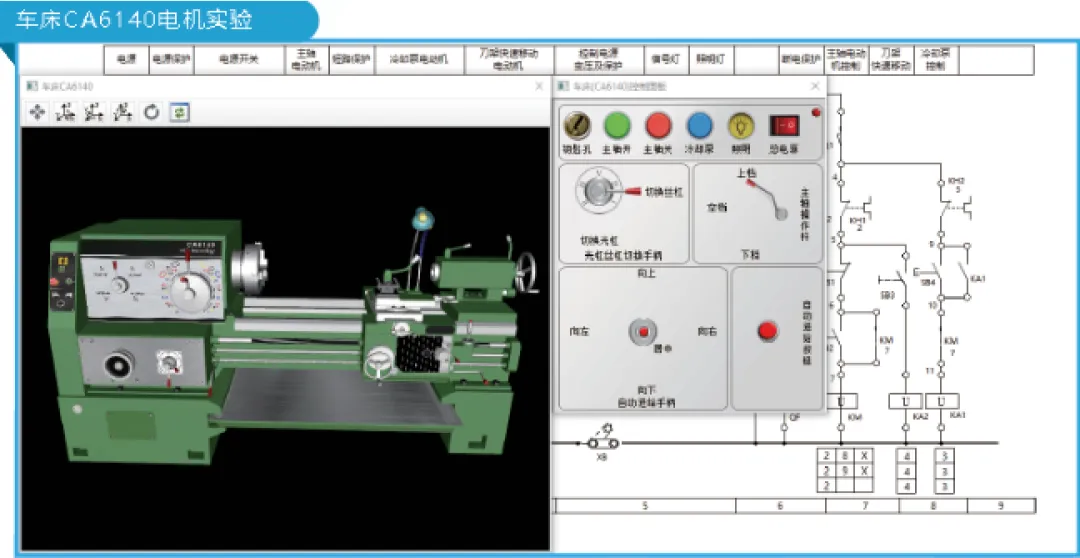

车床CA6140电机实验
