从 App 到 CameraService:一文搞懂 Camera Framework 的 AIDL / Binder 通信

前言

如果你做过 Android Camera App 开发，大概率写过这样一行代码：

cameraManager.openCamera(cameraId, executor, stateCallback);

这行代码看起来是一个普通 Java API 调用。

但它背后真正发生的事情并不普通：App 进程里的 Java Framework，会通过 AIDL / Binder 跨进程进入 cameraserver，再由 C++ 的 CameraService 创建 CameraDeviceClient，继续往下连接 Camera3Device 和 Camera HAL。

很多人第一次读 Camera Framework 源码时，会卡在几个问题上：

• AIDL 不是 Java App 之间通信用的吗，为什么能调用 C++ CameraService？
• App 调用 openCamera() 后，为什么最后会进入 CameraService::connectDevice()？
• ICameraService

  、ICameraDeviceUser、ICameraDeviceCallbacks 到底有什么区别？
• 既然 App 和 CameraService 通过 AIDL 通信，图像数据是不是也通过 AIDL 传输？

这篇文章就从这些问题出发，把 Camera Framework 中 App 到 CameraService 的 AIDL / Binder 通信讲清楚。

目标不是把所有源码都贴一遍，而是让你读完后能建立一张清晰的地图：

App Camera2 API    -> Java Framework    -> AIDL / Binder    -> CameraService    -> CameraDeviceClient    -> Camera3Device    -> Camera HAL

说明：本文源码以google开源仓库为准。仓库中的 base/... 对应完整 AOSP 的 frameworks/base/...，av/... 对应 frameworks/av/...，interfaces/... 对应 hardware/interfaces/...。

---

一、先给结论

Camera Framework 中，App 和 CameraService 的通信主要靠 AIDL / Binder。

但要注意：

AIDL / Binder 负责的是控制命令、状态回调、Binder 对象引用和少量结构化数据。真正的图像像素数据，不会通过 Binder byte[] 一帧一帧传给 App。

在 Camera2 主链路里，最重要的是三根 Binder 线：

ICameraServiceICameraDeviceUserICameraDeviceCallbacks

它们分别解决三个问题：

Binder 接口	调用方向	解决的问题
ICameraService	App / Framework -> CameraService	找服务、查信息、打开 Camera
ICameraDeviceUser	CameraDeviceImpl -> CameraDeviceClient	打开后控制这台 Camera
ICameraDeviceCallbacks	CameraDeviceClient -> CameraDeviceImpl	服务端把 result / error 回调给 App

你可以先记住一句话：

ICameraService

 负责“打开门”，ICameraDeviceUser 负责“进门后操作设备”，ICameraDeviceCallbacks 负责“服务端反向通知 App”。

后面所有源码，基本都围绕这三根线展开。

---

二、先看整体架构

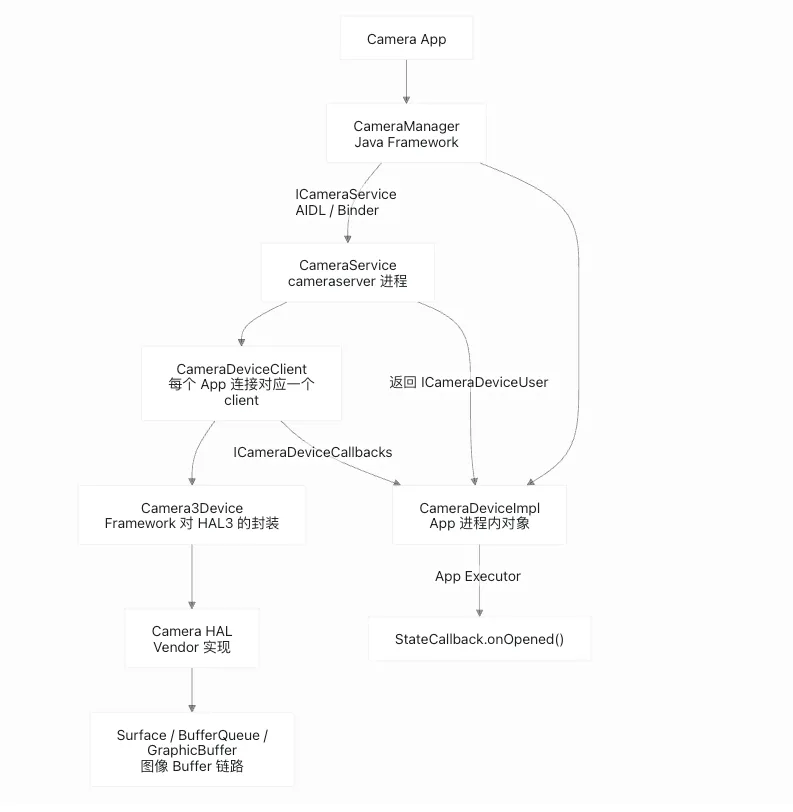

先不要急着看代码。先看 App 到 CameraService 的位置关系。

这张图里有两个关键点。

第一个关键点：App 进程里没有真正的 CameraService 对象。App 拿到的是 Binder proxy，看起来像本地接口，实际调用会跨进程进入 cameraserver。

第二个关键点：控制链路和图像链路是两条线。

控制命令走：

AIDL / Binder

图像数据走：

Surface / BufferQueue / GraphicBuffer

这两个东西一定不要混在一起。

---

三、先把 AIDL / Binder 几个词说清楚

如果只看 Camera 源码，很容易被 Stub、Proxy、Parcel、ServiceManager 这些词绕晕。

先用最短的话解释一下。

1. AIDL：远程接口说明书

AIDL 全称是 Android Interface Definition Language。

它不是业务语言，而是一种接口描述语言。它用 .aidl 文件描述：

远端对象能提供哪些方法？参数是什么？返回值是什么？

比如 Camera 中的：

av/camera/aidl/android/hardware/ICameraService.aidl

里面定义了 connectDevice(...)，意思是 CameraService 对外提供一个“打开 Camera2 设备”的远程接口。

2. Binder：跨进程通信通道

Binder 是 Android 的 IPC 机制。

App 进程不能直接调用 cameraserver 进程里的 C++ 对象，所以需要 Binder 把一次方法调用送到另一个进程。

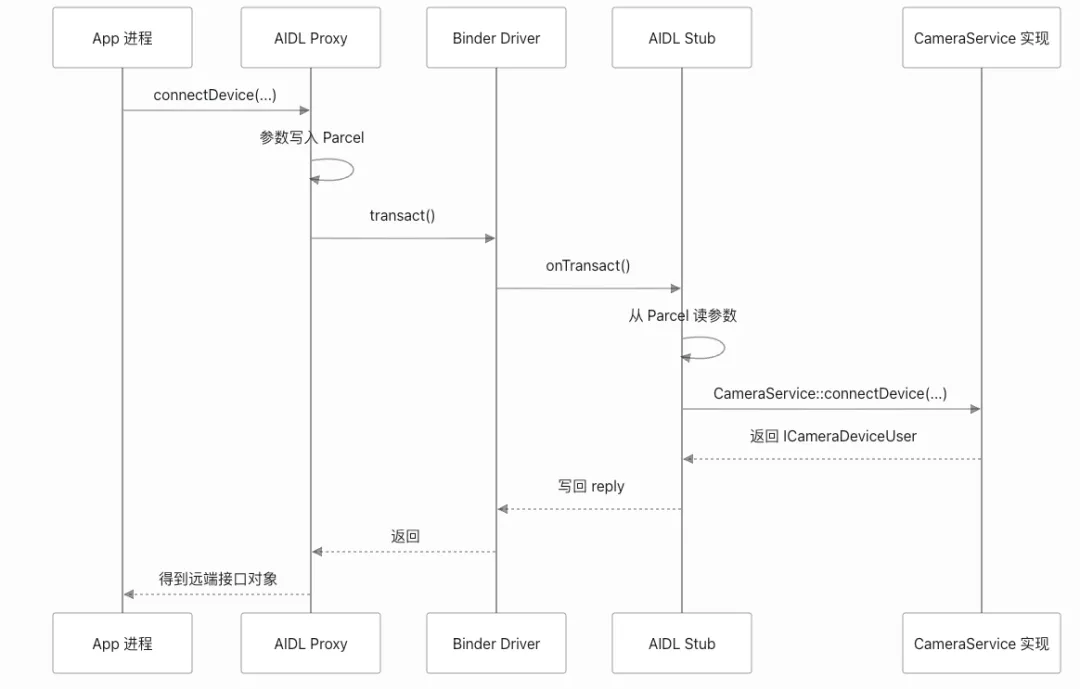

可以把 Binder 理解成系统级快递通道：

3. Proxy：客户端手里的远程代理

Proxy 在调用方这一侧。

App 调用 cameraService.connectDevice(...)，看起来像普通 Java 方法，实际是 Proxy 把参数打包进 Parcel，然后发起 Binder transact()。

4. Stub / BnXXX：服务端接请求的人

Stub 在服务端这一侧。

CameraService 是 C++ 实现，当前仓库里可以看到它继承了：

class CameraService :    public BinderService<CameraService>,    public virtual ::android::hardware::BnCameraService,    ...

这里的 BnCameraService 就是 native 侧的 Binder Stub。Java 侧发来的 Binder 调用，最终会被它接住，然后分发到 CameraService::connectDevice() 这类真正的实现函数。

5. Parcel：跨进程参数包

不同进程不能直接共享普通对象地址。

所以 AIDL 生成的代码会把参数写进 Parcel，服务端再从 Parcel 里读出来。

在 Camera 中，Binder 适合传这些东西：

• camera id、target SDK、rotation override 这类轻量参数
• ICameraDeviceCallbacks

   这类 Binder 回调对象
• ICameraDeviceUser

   这类 Binder 返回对象
• Surface

   背后的 Binder / native handle 引用
• metadata 描述或 FMQ 描述符

但它不适合一帧一帧传图像像素数据。

6. ServiceManager：系统服务通讯录

App 要先找到 CameraService，才能调用它。

CameraService 注册到系统里的服务名是：

media.camera

Java Framework 通过 ServiceManager.getService("media.camera") 拿到它的 Binder。

---

四、Camera Framework 里的三根 Binder 线

理解 Camera AIDL，最重要的不是背 AIDL 语法，而是记住对象关系。

1. ICameraService：打开 Camera 前找总服务台

ICameraService 的方向是：

Java Framework -> C++ CameraService

它负责服务级操作，比如：

• 获取 camera 数量
• 获取 camera info / characteristics
• 监听 camera availability
• 打开 Camera2 设备
• 查询并发相机、session 支持能力

最关键的方法是：

ICameraDeviceUser connectDevice(        ICameraDeviceCallbacks callbacks,        String cameraId,        int oomScoreOffset,        int targetSdkVersion,        int rotationOverride,        AttributionSourceState clientAttribution,        int devicePolicy,        boolean sharedMode);

这段接口解决的问题是：

App 把自己的回调 Binder，也就是 ICameraDeviceCallbacks，传给 CameraService；CameraService 打开设备成功后，再返回一个 ICameraDeviceUser 给 App。

这就是 Camera2 打开设备时最核心的一次 Binder 交换。

2. ICameraDeviceUser：打开后控制设备的遥控器

ICameraDeviceUser 的方向是：

CameraDeviceImpl -> CameraDeviceClient

当 connectDevice() 成功后，Java 层会拿到一个 ICameraDeviceUser。

后续很多 Camera2 操作都通过它继续跨进程：

beginConfigure()createStream()endConfigure()submitRequestList()flush()disconnect()

换句话说：

openCamera()

 只是拿到遥控器。真正配置输出流、提交预览请求、停止请求、关闭设备，后面都要靠 ICameraDeviceUser。

3. ICameraDeviceCallbacks：服务端回调 App 的电话线

ICameraDeviceCallbacks 的方向刚好反过来：

CameraDeviceClient -> CameraDeviceImpl

它里面的方法包括：

onDeviceError()onDeviceIdle()onCaptureStarted()onResultReceived()onRepeatingRequestError()onRequestQueueEmpty()

这些方法是 oneway 调用，适合服务端异步通知 App。

例如 HAL 返回 capture result 后，Framework native 层最终会通过 onResultReceived(...) 通知 Java 层，Java 层再派发到 App 的 CaptureCallback.onCaptureCompleted()。

读源码时只要能分清这三根线，Camera Framework 的 AIDL 关系就不会乱。

---

五、源码链路：App 是怎么找到 CameraService 的？

先看服务在哪里。

当前仓库中，cameraserver 的入口在：

av/camera/cameraserver/main_cameraserver.cpp

启动后会调用：

CameraService::instantiate();

CameraService 自己声明的服务名在：

av/services/camera/libcameraservice/CameraService.h

关键点是：

static char const* getServiceName() { return "media.camera"; }

这一步的意义是：

CameraService

 把自己注册到 ServiceManager，名字叫 media.camera。以后其他进程要找相机服务，就用这个名字查。

Java Framework 侧查找服务的位置在：

base/core/java/android/hardware/camera2/CameraManager.java

CameraManagerGlobal 里有这样一段逻辑：

IBinder cameraServiceBinder =        ServiceManager.getService(CAMERA_SERVICE_BINDER_NAME);ICameraService cameraService =        ICameraService.Stub.asInterface(cameraServiceBinder);

这里的 CAMERA_SERVICE_BINDER_NAME 就是：

media.camera

这段代码解决的问题是：

Java Framework 先从 ServiceManager 拿到一个原始 IBinder，再通过 ICameraService.Stub.asInterface(...) 包装成可以调用的 ICameraService 接口。

如果远端服务在另一个进程，这个 ICameraService 实际就是一个 Proxy。

所以 App 后面看起来是在调用 Java 接口，实际已经具备了跨进程进入 cameraserver 的能力。

---

六、源码链路：openCamera() 如何进入 connectDevice()？

App 调用：

cameraManager.openCamera(cameraId, executor, stateCallback);

内部会走到：

CameraManager.openCameraDeviceUserAsync(...)

这个方法里有三个关键动作。

第一步：创建 App 进程内的 CameraDeviceImpl

CameraDeviceImpl deviceImpl = new CameraDeviceImpl(        cameraId,        callback,        executor,        characteristics,        this,        targetSdkVersion,        mContext,        cameraDeviceSetup,        sharedMode);

这段代码解决的问题是：

先在 App 进程内创建一个 CameraDevice 的本地实现对象。它不是硬件设备本体，而是 App 后续操作 Camera 的 Java 门面。

它保存了 App 传进来的 StateCallback 和 Executor。

后续 onOpened()、onDisconnected()、onError() 这些回调，也会通过这个 Executor 派发给 App。

第二步：拿到 App 侧的回调 Binder

ICameraDeviceCallbacks callbacks = deviceImpl.getCallbacks();

这段代码解决的问题是：

App 进程准备一个 ICameraDeviceCallbacks，稍后传给 CameraService。服务端以后要通知 result、error、capture started，就会反向调用这个 Binder。

注意，这里传的是“回调通道”，不是图像数据通道。

第三步：通过 ICameraService.connectDevice() 跨进程打开设备

cameraUser = cameraService.connectDevice(        callbacks,        cameraId,        oomScoreOffset,        targetSdkVersion,        rotationOverride,        clientAttribution,        devicePolicy,        sharedMode);

这段代码解决的问题是：

Java Framework 正式请求 CameraService 打开某个 camera id，并把 App 侧 callback 一起交给服务端。

这一步返回的 cameraUser 就是 ICameraDeviceUser。

也就是说，connectDevice() 不是只返回一个成功失败状态，而是返回了一个后续控制设备的远程 Binder 接口。

---

七、CameraService 收到请求后做什么？

ICameraService.connectDevice() 跨进程后，会进入 native 层：

av/services/camera/libcameraservice/CameraService.cpp

当前源码中的入口是：

Status CameraService::connectDevice(        const sp<ICameraDeviceCallbacks>& cameraCb,        const std::string& unresolvedCameraId,        ...,        sp<ICameraDeviceUser>* device) {    return connectDeviceImpl(...);}

这段代码解决的问题是：

Binder Stub 已经把 Java 侧参数解包成 native 参数，CameraService::connectDevice() 开始处理真正的 Camera 打开逻辑。

后面会继续进入：

connectDeviceImpl(...)connectHelper(...)makeClient(...)client->initialize(...)

这几步不是简单 new 一个对象，而是要处理很多系统级问题：

• camera id 是否存在
• 调用方 uid / pid / attribution 是否可信
• App 是否有权限
• device policy 是否禁用 Camera
• 当前 Camera 是否已经被其他高优先级 client 占用
• 是否超过最大同时打开数量
• 是否需要踢掉低优先级 client
• HAL session 是否能成功打开

这也是为什么 App 层 openCamera() 可能抛出 CAMERA_IN_USE、MAX_CAMERAS_IN_USE、CAMERA_DISABLED、CAMERA_DISCONNECTED 等异常。

从 App 视角看，这些不是简单的 Java 参数错误，而是 cameraserver 在做系统资源仲裁。

---

八、为什么 onOpened() 不是 HAL 直接回调 App？

这是一个很容易误解的点。

很多人会以为：

HAL open 成功 -> HAL 回调 App 的 onOpened()

实际不是这样。

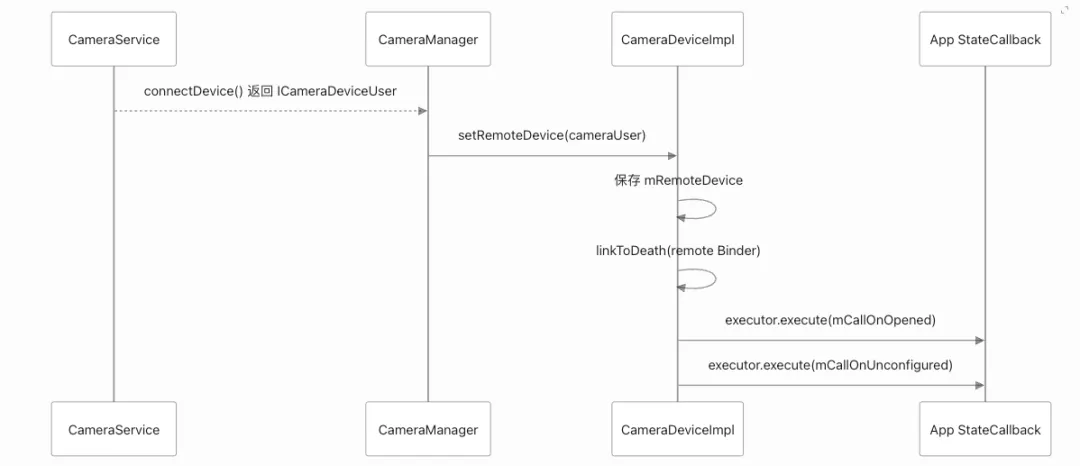

更准确的链路是：

Java 层关键代码在：

base/core/java/android/hardware/camera2/impl/CameraDeviceImpl.java

setRemoteDevice(...) 里有这样几步：

mRemoteDevice = new ICameraDeviceUserWrapper(remoteDevice);IBinder remoteDeviceBinder = remoteDevice.asBinder();remoteDeviceBinder.linkToDeath(this, 0);mDeviceExecutor.execute(mCallOnOpened);mDeviceExecutor.execute(mCallOnUnconfigured);

这段代码解决的问题是：

Java 层拿到 CameraService 返回的 ICameraDeviceUser 后，把它保存为后续控制通道，并在 App 提供的 Executor 上派发 StateCallback.onOpened()。

所以 onOpened() 的直接触发点是：

CameraDeviceImpl.setRemoteDevice()

而不是 HAL 直接调用 App。

这也解释了一个 App 开发中的常见现象：

onOpened()

 只代表设备连接已经建立，不代表已经有预览帧。

预览还需要继续创建 session、配置 Surface、提交 repeating request。

---

九、打开之后，ICameraDeviceUser 继续负责什么？

拿到 ICameraDeviceUser 后，App 才真正具备“控制这台 Camera”的能力。

后续两个最常见动作是：

createCaptureSession()setRepeatingRequest()

它们仍然会通过 Binder 进入 CameraDeviceClient。

1. createCaptureSession()：配置输出流

现代 Camera2 推荐从 SessionConfiguration / OutputConfiguration 理解 session 创建：

OutputConfiguration previewOutput =        new OutputConfiguration(previewSurface);SessionConfiguration sessionConfig = new SessionConfiguration(        SessionConfiguration.SESSION_REGULAR,        Collections.singletonList(previewOutput),        executor,        stateCallback);cameraDevice.createCaptureSession(sessionConfig);

Framework 内部会通过 ICameraDeviceUser 做类似这样的事情：

beginConfigure()createStream(OutputConfiguration)endConfigure(...)

Java 层可以在 CameraDeviceImpl 中看到：

mRemoteDevice.beginConfigure();int streamId = mRemoteDevice.createStream(outConfig);offlineStreamIds = mRemoteDevice.endConfigure(...);

这段代码解决的问题是：

App 传入的 Surface 会被包装在 OutputConfiguration 中，通过 Binder 送到 CameraDeviceClient，再由 native 层创建 Camera stream，最终触发 HAL configureStreams()。

注意，这里传的是 Surface 相关的引用和配置，不是把图像帧传过去。

2. setRepeatingRequest()：提交持续预览请求

预览请求最终会走：

requestInfo = mRemoteDevice.submitRequestList(requestArray, repeating);

对应 AIDL：

SubmitInfo submitRequestList(        in CaptureRequest[] requestList,        boolean streaming);

这段代码解决的问题是：

Java 层把 CaptureRequest 通过 Binder 提交给 CameraDeviceClient。如果 streaming=true，它就是持续预览或持续录像这类 repeating request。

在 native 层，CameraDeviceClient::submitRequestList(...) 会继续校验 request、Surface target、stream id 映射关系，然后把请求送进 Camera3Device 的 request 管线。

---

十、Result / Error 如何从服务端回到 App？

打开 Camera 时，App 已经把 ICameraDeviceCallbacks 传给了 CameraService。

因此服务端后续可以反向通知 App。

关键 AIDL 是：

oneway void onResultReceived(        in CameraMetadataInfo resultInfo,        in CaptureResultExtras resultExtras,        in PhysicalCaptureResultInfo[] physicalCaptureResultInfos);

这里的 oneway 很适合 result / error 这种异步通知。

读源码时要分清两类回调：

App 回调	主要触发来源	含义
CameraDevice.StateCallback.onOpened()	setRemoteDevice()  后 Java 层派发	设备连接建立
CaptureCallback.onCaptureCompleted()	ICameraDeviceCallbacks.onResultReceived()  后 Java 层派发	某个 request 的结果返回

前者是设备状态，后者是 capture request 的结果。

不要把这两条链路混成一条。

---

十一、AIDL、JNI、HAL AIDL/HIDL、FMQ、BufferQueue 到底怎么分？

Camera Framework 里术语很多，最容易混的是这几个：

AIDL / BinderJNIHAL AIDL / HIDLFMQBufferQueue / GraphicBuffer

可以按“连接谁”和“传什么”来区分。

1. CameraManager 到 CameraService 不是 JNI

JNI 适合：

同一个进程内 Java 调 C/C++

但 CameraManager 在 App 进程，CameraService 在 cameraserver 进程。

这是跨进程，所以主链路是：

AIDL / Binder

而不是 JNI。

2. CameraService 到 HAL 可能是 HIDL，也可能是 AIDL

不同 Android 版本、不同设备实现会有差异。

从学习角度可以先记：

App / Framework -> CameraService：AIDL / BinderCameraService -> Camera HAL：HAL AIDL 或 HIDL，取决于版本和实现

不要把 Framework 层 AIDL 和 HAL 层 AIDL/HIDL 混成一个东西。

3. FMQ 不是 BufferQueue

FMQ 全称是 Fast Message Queue。

在 Camera 中，它常用于传 request / result metadata 这类结构化数据，减少 Binder 大量拷贝和同步成本。

但它不是用来传预览图像帧的。

4. 图像数据走 BufferQueue / GraphicBuffer

预览、拍照、录像的图像数据通常走：

Surface / BufferQueue / GraphicBuffer / HardwareBuffer

App 传给 Camera 的 Surface，本质上是在告诉 Framework：

你把图像输出到这条 BufferQueue 里，我这边用 Preview、ImageReader 或 MediaRecorder 去消费。

所以千万不要把 Camera 图像数据理解成 Binder byte[]。

---

十二、完整流程图

把前面的内容合起来，openCamera() 的主流程可以这样看：

图 7：openCamera() 到 onOpened() 完整流程，稍后插入图片

这张图里真正需要记住的是两个 Binder 对象的交换：

App -> CameraService：传入 ICameraDeviceCallbacksCameraService -> App：返回 ICameraDeviceUser

这就是 openCamera() 里最重要的 AIDL / Binder 关系。

---

十三、容易误解的点

误区一：AIDL 只能 Java 调 Java

不是。

现代 AIDL 可以生成 Java、C++、NDK、Rust 等不同后端代码。

Camera Framework 中的典型场景就是：

Java Framework -> Binder -> C++ CameraService

误区二：Java 调 C++ 就一定是 JNI

不是。

判断标准不是语言，而是不是跨进程。

同进程 Java 调 C++：通常是 JNI跨进程 Java 调 C++：通常是 AIDL / Binder

CameraManager 调 CameraService 是跨进程，所以不是 JNI 主链路。

误区三：onOpened() 是 HAL 直接回调给 App

不准确。

HAL open 成功是前提，但 App 的 onOpened() 通常是 Java 层 CameraDeviceImpl.setRemoteDevice() 成功绑定 ICameraDeviceUser 后，通过 App 提供的 Executor 派发。

误区四：ICameraDeviceUser 和 ICameraDeviceCallbacks 分不清

记方向就行：

ICameraDeviceUser：App -> CameraService，控制设备ICameraDeviceCallbacks：CameraService -> App，回调事件

一个是 App 操作服务端，一个是服务端通知 App。

误区五：图像数据通过 AIDL byte[] 传输

不是。

AIDL / Binder 主要传控制命令、对象引用和回调。

图像像素数据走：

Surface / BufferQueue / GraphicBuffer

误区六：createCaptureSession() 和 HAL openSession() 是一回事

不是。

openSession() 更靠近 CameraService 打开 HAL device session。

createCaptureSession() 是 App 在设备打开之后配置输出流，后面会触发 stream 创建和 HAL configureStreams()。

两者处在不同阶段。

---

十四、对 App / Camera App 开发者有什么意义？

1. onOpened() 不代表预览已经开始

onOpened() 只代表 App 拿到了 ICameraDeviceUser，可以继续配置 Camera。

真正看到画面，还需要：

createCaptureSession()setRepeatingRequest()HAL 输出 buffer 到 Surface

所以不要在 onOpened() 里期待已经有预览帧。

2. Surface 配错，通常在 session 阶段暴露

openCamera() 成功，不代表所有输出组合都支持。

真正的输出组合检查发生在 createCaptureSession() 之后，也就是 createStream() / endConfigure() / configureStreams() 这条链路。

如果尺寸、格式、Surface 组合不被 HAL 支持，问题通常会在这里暴露。

3. Camera 被占用不是 App 自己能完全决定的

CameraService 会做系统级资源仲裁。

比如其他高优先级 client 正在使用 Camera，或者系统策略禁用了 Camera，App 层就可能收到 CAMERA_IN_USE、MAX_CAMERAS_IN_USE、CAMERA_DISABLED。

这些异常背后不是简单 Java 状态，而是 cameraserver 的权限和资源管理结果。

4. ImageReader 不及时 close() 会影响图像链路

图像不走 Binder，但会走 BufferQueue。

如果 App 用 ImageReader 拿到 Image 后不及时 close()，buffer 可能被 App 长时间占住，导致 HAL / Framework 拿不到空闲 buffer。

表现出来可能就是预览卡住、拍照不回调、帧率下降。

5. 读 Camera 源码时先画 Binder 线

建议你读源码时按这个顺序：

1. ICameraService：怎么找到 CameraService，怎么 connectDevice2. ICameraDeviceUser：打开后怎么 createStream / submitRequest3. ICameraDeviceCallbacks：result / error 怎么回到 App

先把这三根线画出来，再继续看 Camera3Device、HAL、BufferQueue，思路会清楚很多。

---

十五、总结

到这里，我们可以把 Camera Framework 的 AIDL / Binder 通信总结成三句话。

第一，App 调用 Camera2 API，本质上不是直接操作硬件，而是通过 Java Framework 间接和 cameraserver 通信。

第二，Java Framework 和 C++ CameraService 之间的主通信机制是 AIDL / Binder，不是 JNI。

第三，AIDL / Binder 负责控制命令、对象引用和回调；真正的图像像素数据走 Surface / BufferQueue / GraphicBuffer。

最后再记住这三根线：

ICameraService：打开 Camera / 查询服务级信息ICameraDeviceUser：打开后控制设备ICameraDeviceCallbacks：服务端回调 App

只要这三根线清楚了，再读 openCamera()、createCaptureSession()、setRepeatingRequest()、processCaptureResult()，就不会被 Camera Framework 复杂的类名绕晕。
