三菱电机选型软件Motorizer应用(4)——直线电机的电机选型

今天这篇文章是利用三菱容量选择软件Motorizer进行直线电机的一个选型计算。

Motorizer是三菱电机推出的容量选择软件，通过进行机械参数的一个简单设定，结合运行曲线，可以选择出合适的伺服电机等。它提供了多种模型供我们去选择，其中就包含我们今天要讲的直线电机类负载。线性伺服类负载结构示意图如下所示：

首先打开Motorizer软件，这个软件提供了一个向导式的选择，我们可以按照步骤进行分别的设置。

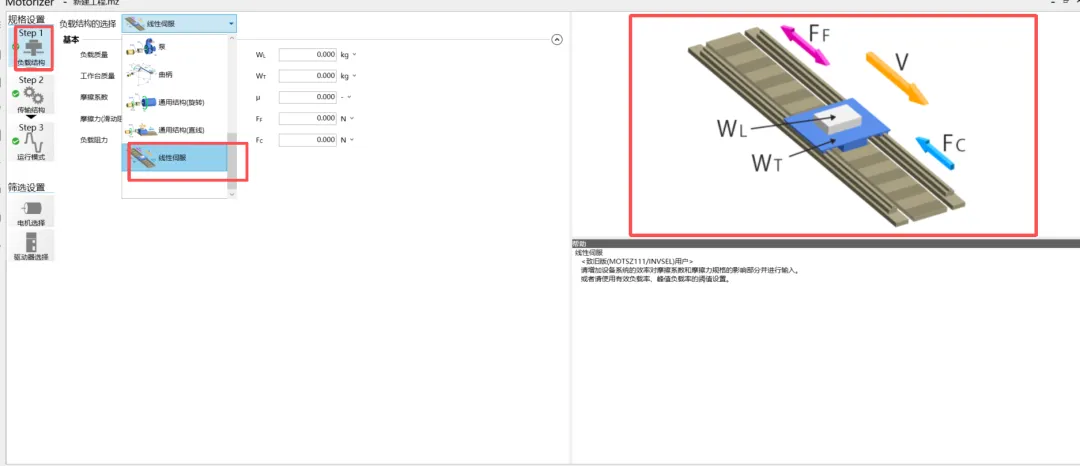

STEP1:选择负载的结构类型。

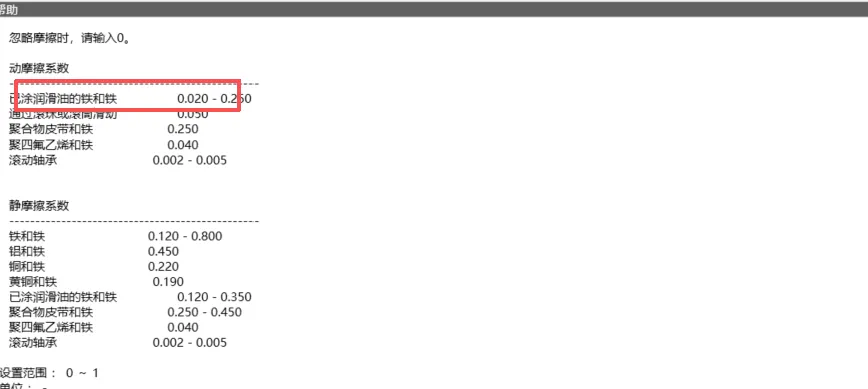

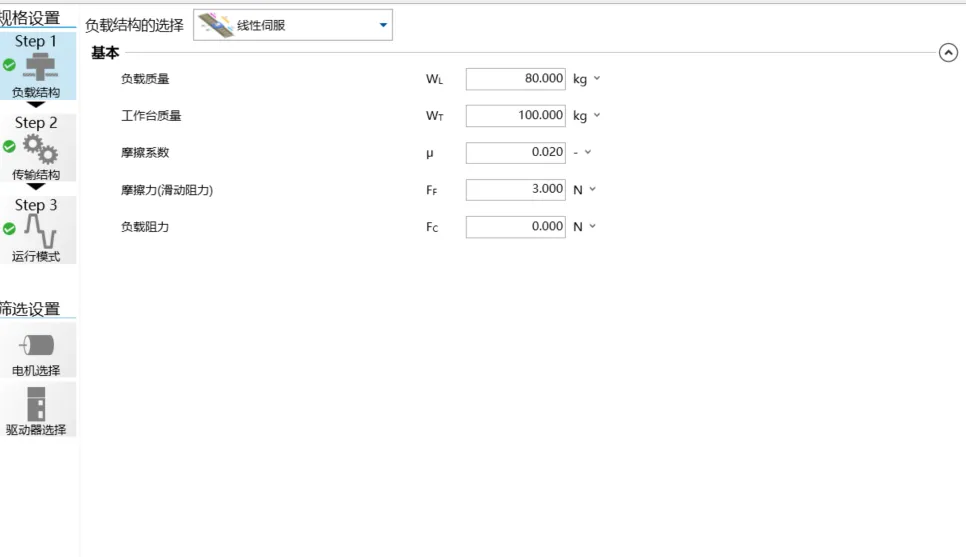

然后根据提示进行相关数据的一个输入。 首先我们需要输入我们的负载的一个质量，比如我们今天要驱动一个WL 80公斤的重物；工作台质量WT100公斤， 摩擦系数可以根据下表选择：

摩擦力是工作台滑动时产生的摩擦力，我们举个例子就设为3N。

STEP2:选择负载的结构类型。

选择直线伺服结构时，此部分不需要设置。

STEP3:运行模式

点step3运行模式就是运行曲线 ，运行曲线可以添加不同的曲线类型， 包括加速度的， 横速的，梯型的，三角形的 ，梯型是最常用的 。

此外还可以选择 速度的csv文档的数据导入 ，或者是通过三菱 logViewer 数据采集软件 ，采集到的数据都可以导入进来 辅助生成曲线。

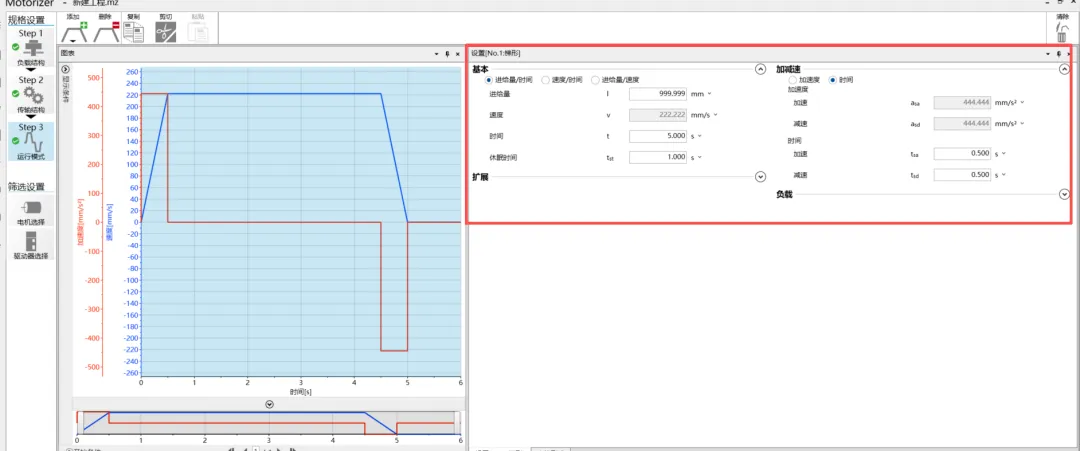

我以梯形模式为例子，基本参数和加减速参数设置如下图所示：

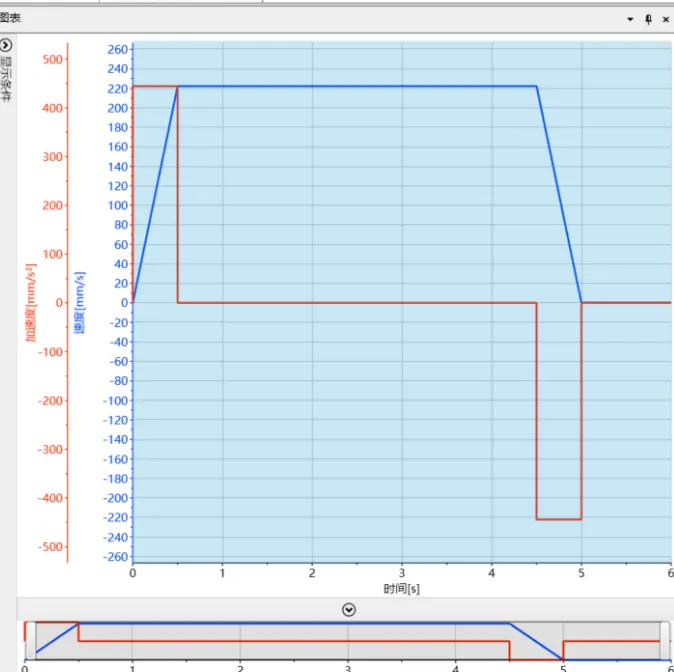

设备运行的曲线如下图所示：

筛选设置；

线性伺服共有如下几大类

我们选择LM-H3系列，自冷式。

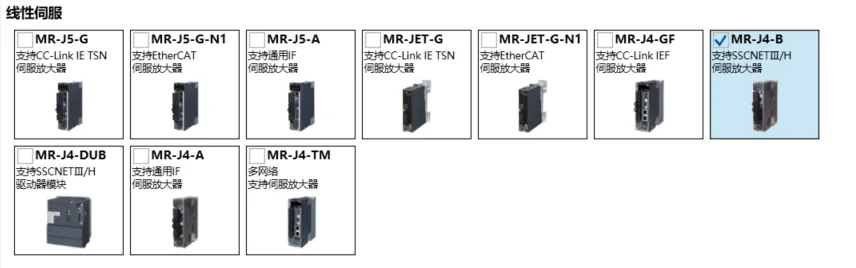

驱动器选择：

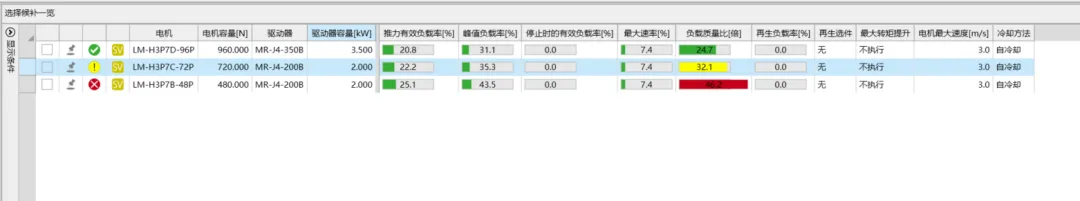

通过以上设置，软件选择的配置如下图所示：
