系统架构设计师-软件容错架构设计:高可靠系统构建指南

一、引言

软件容错是指软件系统在运行过程中出现故障时，仍能持续提供符合预期服务的能力，是软考高级系统架构设计师中系统质量属性设计模块的核心考点，占可靠性设计相关分值的 30% 以上。该技术起源于 20 世纪 70 年代航空航天领域的高可靠系统需求，经历了硬件容错、软件容错、体系化容错三个发展阶段，1975 年 N 版本程序设计概念的提出、1978 年恢复块方法的标准化、2000 年后云原生容错框架的普及是行业发展的三大里程碑。本文将从可靠性影响因素、核心容错技术对比、架构实现方法、典型应用案例、发展趋势五个维度展开，全面覆盖软考大纲要求的可靠性设计核心知识点。

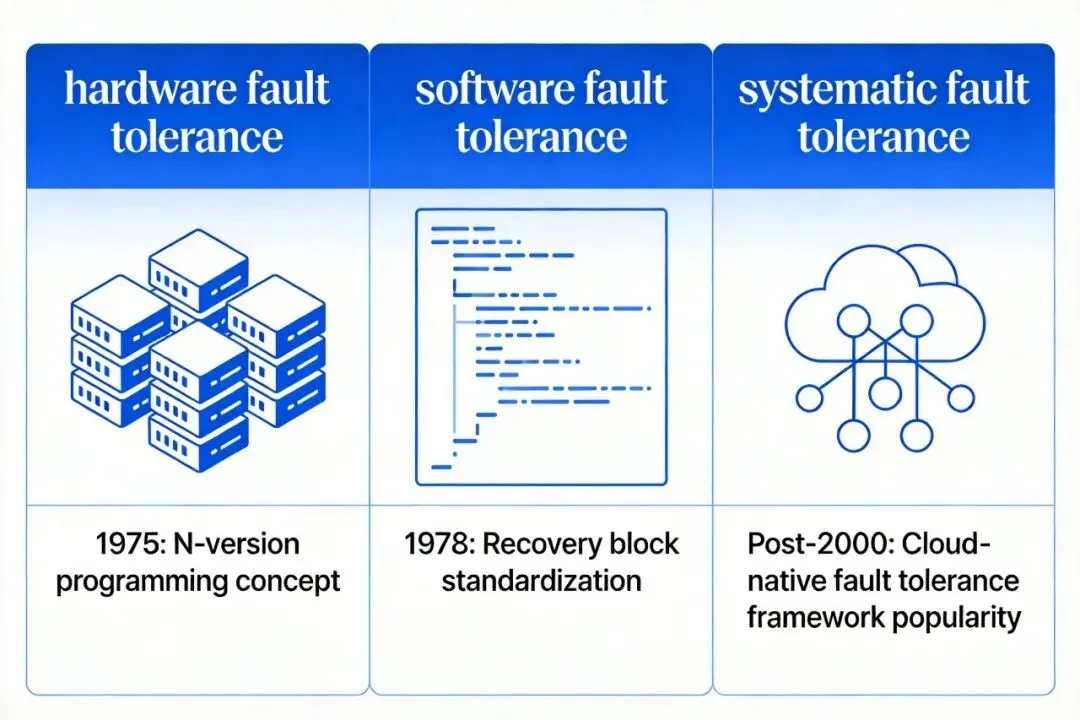

软件容错技术发展历程时间轴

二、软件可靠性核心影响因素

软件可靠性的量化指标包括平均无故障时间（MTBF）、平均修复时间（MTTR）、可用性（Availability=MTBF/(MTBF+MTTR)），其核心影响因素可分为五大类，是架构设计阶段可靠性需求分析的核心依据：

（一）开发方法与环境

1. 开发过程规范度：遵循 CMMI 3 级及以上规范的开发过程，可将软件缺陷率降低 40% 以上，国内某大型金融机构的核心系统开发严格遵循 ISO 90003 软件工程标准，缺陷密度控制在 0.3 个 / 千行代码以内。
2. 工具链成熟度：采用静态代码检测、自动化测试、持续集成等工具，可提前发现 70% 的编码缺陷，某互联网企业的 DevOps 流水线实现了代码提交到上线的全自动化验证，线上故障发生率降低 62%。

（二）运行环境

1. 基础软件依赖：操作系统、中间件、数据库等底层组件的可靠性直接影响上层软件，据行业统计，35% 的软件故障源于底层依赖组件的版本兼容问题或自身缺陷。
2. 环境适配性：软件对不同硬件配置、网络环境、部署模式的适配能力不足，会导致特定场景下的可靠性下降，某政务系统初期未适配国产化操作系统，上线后出现 27% 的兼容性故障。

（三）软件规模

1. 代码规模：行业统计数据显示，代码规模每提升一个数量级，潜在缺陷密度提升 1.5-2 倍，10 万行规模的软件平均缺陷密度为 2 个 / 千行，1000 万行规模的软件平均缺陷密度可达 5-8 个 / 千行。
2. 功能复杂度：功能点数量超过 1000 的系统，需求变更导致的设计缺陷占总缺陷的 40% 以上。

（四）软件内部结构

1. 架构耦合度：采用紧耦合单体架构的系统，模块间故障传播概率是松耦合微服务架构的 3.2 倍，某电商平台将单体架构拆分为 23 个微服务后，单模块故障的影响范围降低 85%。
2. 容错设计占比：架构设计中容错相关代码占比低于 5% 的系统，故障恢复时间是容错设计占比 15% 以上系统的 7 倍。

（五）可靠性投入

1. 测试投入：测试投入占项目总投入 30% 以上的系统，上线后故障发生率是测试投入占比 10% 以下系统的 1/4。
2. 容错设计投入：可靠性设计专项投入占总架构设计投入 20% 以上的系统，可用性可达到 99.99% 以上。

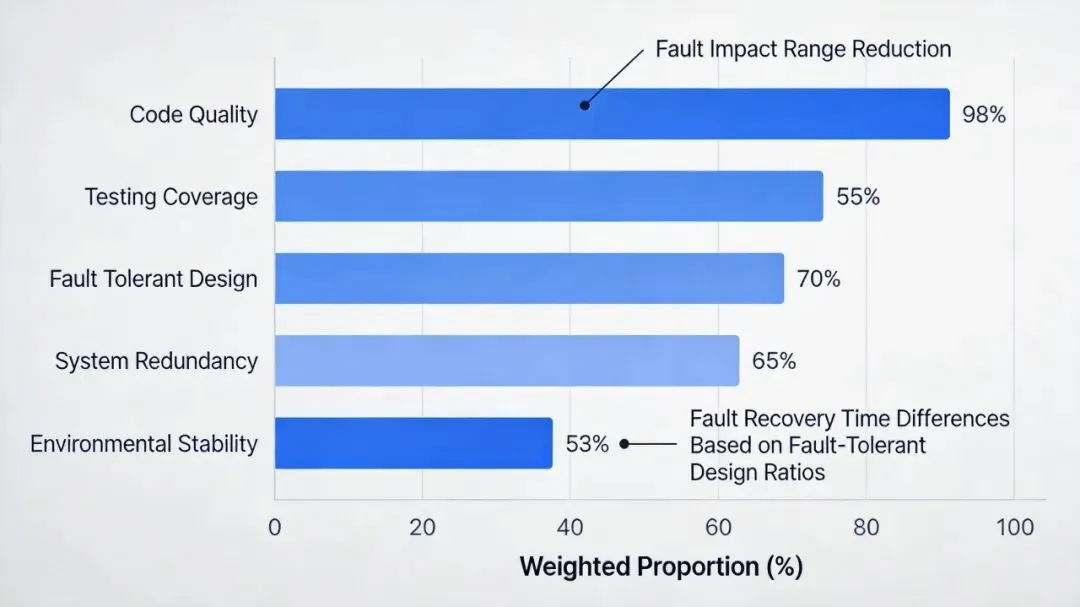

五大可靠性影响因素权重占比柱状图

三、核心软件容错技术原理与对比

N 版本程序设计与恢复块方法是两种经典的软件容错技术，均基于冗余设计思想，是软考可靠性设计的高频考点，二者的核心原理与差异如下：

（一）N 版本程序设计

1. 核心原理：属于设计时冗余技术，由 N 个独立的开发团队基于同一需求规范，采用不同的开发语言、工具、算法开发 N 个功能等价的程序版本，运行时多版本并行执行，通过表决器对输出结果进行一致性校验，采用多数一致的结果作为最终输出。
2. 关键技术点：  （1）相异性设计：要求 N 个版本的开发团队、技术栈、实现逻辑完全独立，避免共因故障，行业标准要求版本间的代码重合度不高于 10%。  （2）表决算法：包括全等表决（结果完全一致才通过）、非精确表决（结果误差在允许范围内即通过）、加权表决（根据版本可靠性赋予不同权重）三类，航天领域多采用三模冗余的全等表决，容错率可达 1 个故障版本。  （3）恢复策略：属于前向恢复，无需回滚状态，表决通过后直接输出结果，不中断业务执行。
3. 适用场景：实时性要求高的分布式、多机环境，如航空航天飞控系统、工业控制系统、金融核心交易系统，国内某民航的空管系统采用三版本程序设计，可用性达到 99.999%。

（二）恢复块方法

1. 核心原理：属于运行时冗余技术，预先定义 1 个主块和 N 个备用块，所有块功能等价，运行时首先执行主块，执行完成后通过验证测试程序校验输出结果，若验证通过则输出，若失败则回滚到执行前的状态，依次调用备用块执行，直到验证通过或所有块执行失败。
2. 关键技术点：  （1）验证测试程序：需要覆盖所有功能正确性校验规则，其自身可靠性需达到 100%，是恢复块方法的核心，通常采用形式化方法编写。  （2）状态恢复机制：需要保存执行前的系统状态，故障时可快速回滚，通常采用检查点技术实现。  （3）恢复策略：属于后向恢复，故障时需要回滚状态，会产生一定的执行延迟。
3. 适用场景：实时性要求较低的单机环境，如桌面软件、嵌入式设备控制程序、非核心业务系统，某工业控制设备的嵌入式软件采用 3 备用块的恢复块设计，故障恢复成功率达到 98%。

（三）两种技术的多维度对比

N 版本程序设计与恢复块方法原理架构对比图

四、其他主流可靠性设计技术

除上述两种核心容错技术外，防卫式程序设计、双机容错是架构设计中常用的可靠性保障技术，是软考案例分析题的常见考点：

（一）防卫式程序设计

1. 核心思想：在程序代码中主动嵌入错误检测、故障处理、状态恢复逻辑，使程序在出现预期内故障时可自动恢复，无需外部干预，属于代码级容错技术。
2. 核心实现步骤：  （1）错误检测：在接口调用、数据处理、资源访问等关键节点前置校验逻辑，包括参数合法性校验、数据一致性校验、资源可用性校验三类，某支付系统的核心交易接口实现了 17 项前置校验，提前拦截 82% 的非法请求。  （2）破坏估计：检测到错误后评估故障影响范围，判断是局部错误还是全局错误，确定需要恢复的状态范围。  （3）错误恢复：根据故障等级采用不同的恢复策略，包括重试、降级、熔断、回滚四类，微服务架构中常用的 Hystrix、Sentinel 组件就是防卫式程序设计思想的工程化实现。
3. 最佳实践：遵循 ISO/IEC 23270 软件容错标准的要求，容错代码占比不低于总代码量的 10%，关键路径的错误检测覆盖率达到 100%。

（二）双机容错技术

1. 核心思想：属于硬件级冗余技术，通过两台物理或虚拟服务器构建集群，实现硬件故障的自动容错，是软件容错的基础设施保障，核心目标是避免单点故障，根据工作模式可分为三类：
2. 双机热备模式：  （1）架构设计：一台主服务器对外提供服务，另一台备用服务器实时同步主服务器的状态和数据，Standby 状态运行，通过心跳机制监控主服务器状态。  （2）技术细节：数据同步分为同步复制和异步复制两类，金融核心系统采用同步复制，RPO（恢复点目标）为 0，非核心系统采用异步复制，RPO 通常为秒级。  （3）优缺点：优点是架构简单，资源开销低；缺点是备用服务器资源闲置，资源利用率仅为 50%，切换时间通常为 30 秒 – 5 分钟。
3. 双机互备模式：  （1）架构设计：两台服务器同时运行，分别承担不同的业务服务，互相作为对方的备用节点，实时同步对方的业务数据。  （2）技术细节：需要实现服务隔离机制，避免单节点故障切换后负载过高导致雪崩，通常会预留 30% 以上的资源冗余。  （3）优缺点：优点是资源利用率达到 100%；缺点是架构复杂度较高，需要处理服务切换后的资源调度问题，切换时间通常为 1-3 分钟。
4. 双机双工模式：  （1）架构设计：两台服务器同时对外提供相同的服务，通过负载均衡器分发请求，共同承担业务流量，节点间实时同步数据。  （2）技术细节：需要实现会话保持、数据一致性保障机制，通常采用分布式缓存存储会话数据，数据库采用主主同步架构。  （3）优缺点：优点是资源利用率 100%，兼具负载均衡能力，单节点故障时流量自动切换到正常节点，切换时间小于 1 秒；缺点是架构复杂度最高，需要解决分布式一致性问题。
5. 行业应用：国内某银行的信用卡核心系统采用双机双工模式，可用性达到 99.99%，单节点故障时业务无感知，年停机时间小于 5 分钟。

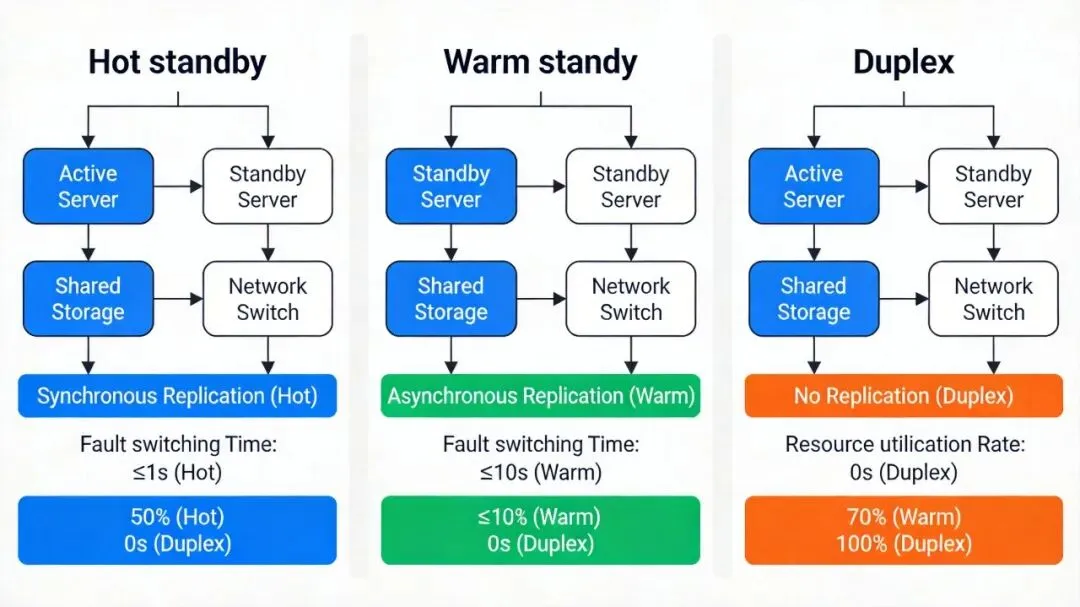

三种双机容错模式架构对比图

五、软件容错技术的前沿发展与趋势

随着云原生架构的普及，软件容错技术正向着自动化、体系化、智能化方向发展，是软考新技术类考点的重要出题方向：

（一）云原生容错框架的标准化

Kubernetes 平台内置的 Pod 自愈、服务熔断、滚动升级等能力，实现了基础设施层的自动化容错，Service Mesh 框架通过 Sidecar 代理实现了服务层的容错能力与业务代码的解耦，CNCF 发布的云原生可靠性标准《Cloud Native Reliability Best Practices》已经成为行业通用规范，某互联网企业基于 Service Mesh 构建的容错体系，将业务代码中的容错逻辑占比从 12% 降低到 3%，故障恢复时间从分钟级缩短到秒级。

（二）AI 驱动的智能容错技术

基于机器学习的故障预测、自动根因分析、自适应容错决策技术正在逐步落地，通过实时分析系统运行指标，可提前预测 70% 以上的潜在故障，自动选择最优的容错策略，某云服务商的智能容错系统可根据业务负载、故障类型自动调整冗余度，在保障可靠性的同时将资源开销降低 35%。

（三）混沌工程的常态化应用

混沌工程通过主动注入故障验证系统的容错能力，已经成为高可靠系统的标配设计流程，遵循 CNCF 混沌工程标准的要求，核心系统需要覆盖网络故障、硬件故障、依赖故障等 10 类以上的故障注入测试，某电商平台在大促前通过混沌工程验证系统容错能力，将大促期间的故障发生率降低 70%。

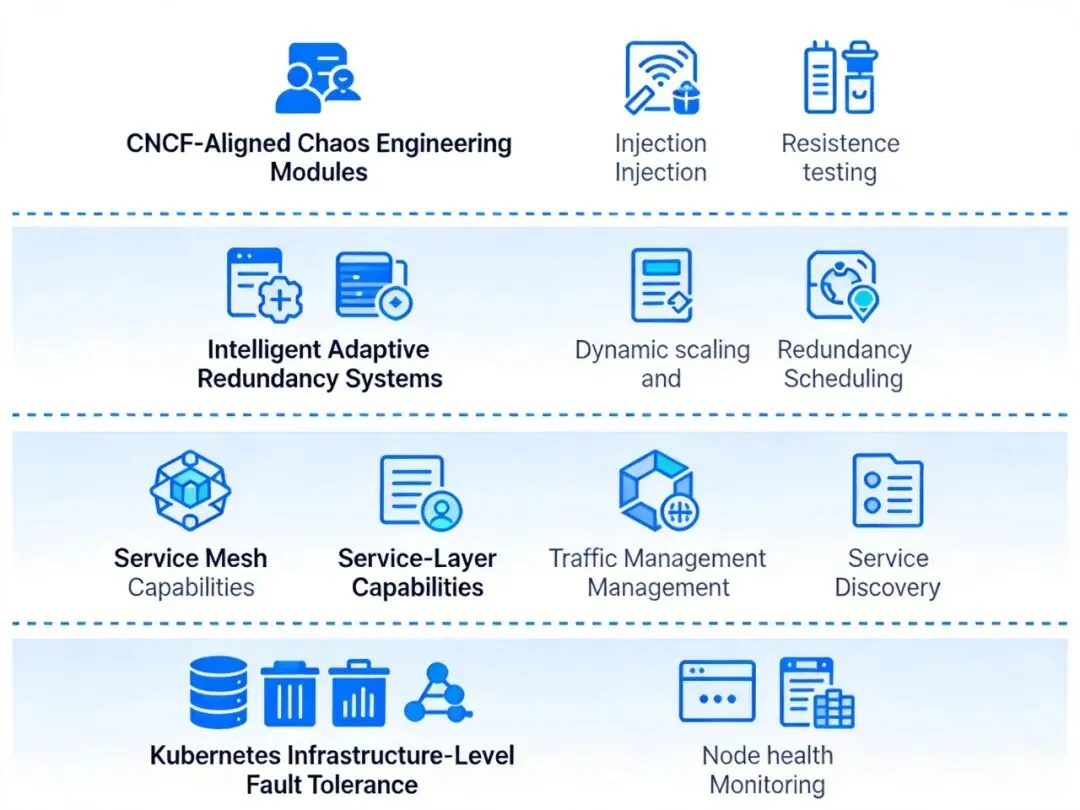

云原生时代软件容错技术栈架构图

六、总结与备考建议

（一）核心知识点提炼

1. 软件可靠性的五大影响因素包括开发方法与环境、运行环境、软件规模、软件内部结构、可靠性投入，是可靠性需求分析的核心依据。
2. N 版本程序设计与恢复块方法的核心差异是：N 版本适用于分布式高实时场景，采用前向恢复；恢复块适用于单机低实时场景，采用后向恢复，是选择题的高频考点。
3. 双机容错的三种模式中，双机热备资源利用率 50%，双机互备资源利用率 100% 但业务分离，双机双工资源利用率 100% 且支持负载均衡，切换时间最短。
4. 防卫式程序设计的核心步骤是错误检测、破坏估计、错误恢复，是代码级容错的核心方法。

（二）软考考试重点提示

1. 高频考点：N 版本程序与恢复块方法的对比、双机容错三种模式的适用场景、可靠性指标计算（MTBF、MTTR、可用性），每年分值占比 4-6 分。
2. 易错点：前向恢复与后向恢复的适用场景混淆、双机模式的 RPO/RTO 指标混淆、共因故障的防范方法理解偏差。
3. 案例分析考点：需要掌握根据业务场景选择合适的容错技术的方法，能够结合可靠性需求计算冗余度、评估架构可用性。

（三）实践应用最佳实践

1. 架构设计阶段需根据可靠性等级要求选择容错技术：可用性要求 99.999% 的核心系统采用 N 版本程序 + 双机双工架构，可用性要求 99.9% 的非核心系统采用恢复块方法 + 双机热备架构。
2. 容错设计需遵循成本收益原则，可靠性投入占比不超过系统总投入的 25%，避免过度设计。
3. 所有容错机制都需要经过故障注入测试验证，确保故障场景下的恢复逻辑符合预期。
