机械手（Manipulator/Robot Arm）作为自动化装备的核心执行机构，其机械设计是一个高度集成的系统工程，涉及运动学、动力学、材料学及精密传动等多个领域。

1. 自由度与构型设计

机械手的构型决定了其工作空间、运动灵活性及适用场景。在设计初期，需要根据任务需求确定机械手的自由度（DOF）：

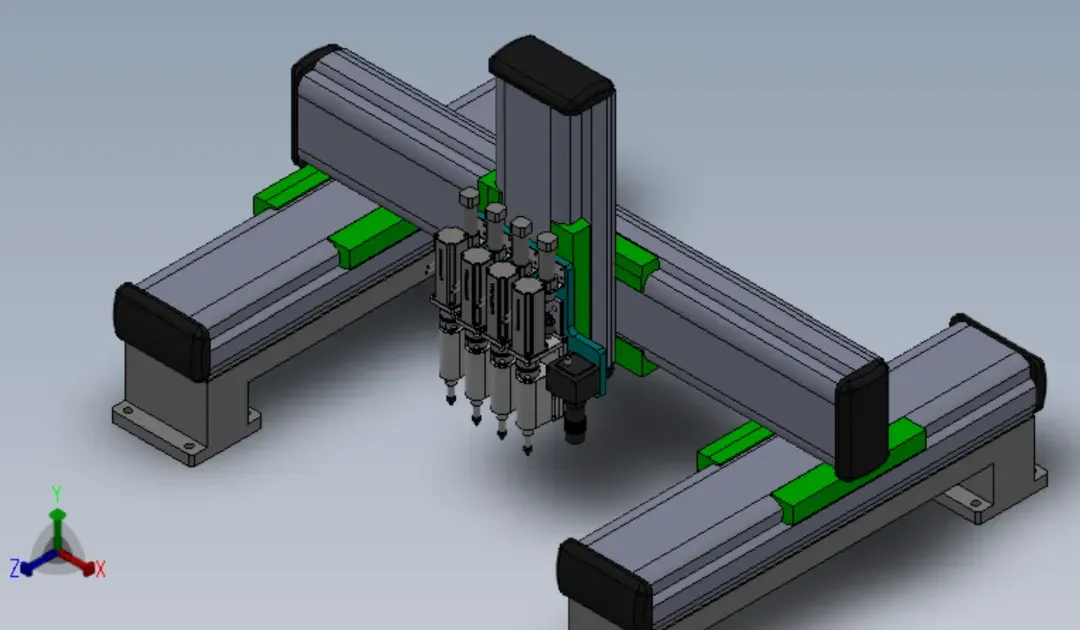

• 直角坐标型：各关节沿直线运动，结构简单、定位精度高，适用于大行程、高负载的搬运或OLED喷墨打印中的直线运动平台。
• 圆柱/球坐标型：通过旋转与直线运动的组合，适合特定的空间作业。

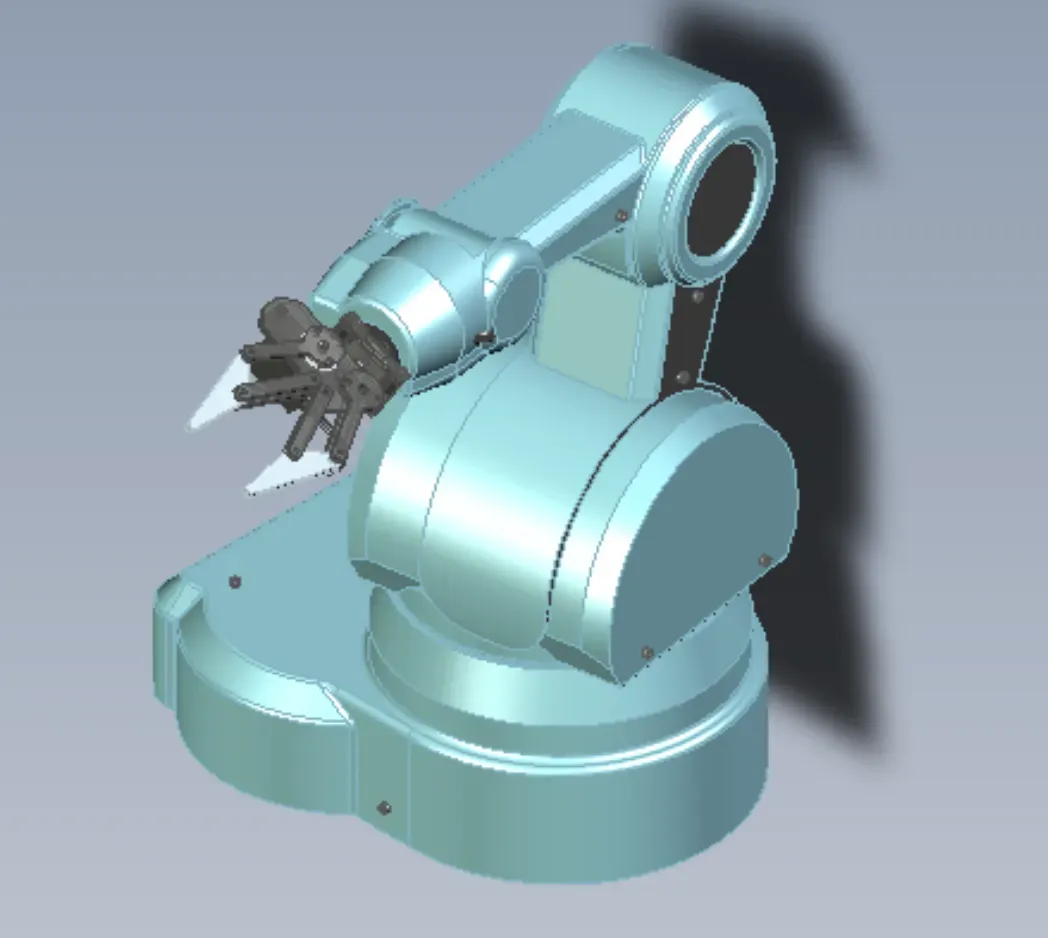

• 多关节型（如六轴机械手）：具有极高的运动灵活性，能够避开障碍物到达复杂姿态，广泛应用于焊接、装配及柔性制造。
• SCARA型：在水平面内具有极高的运动速度和刚性，常用于平面装配、点胶及高速分拣。

2. 精密传动与驱动系统

机械手关节的运动精度与响应速度直接取决于传动机构的设计。

为了消除间隙并提高刚度，高端机械手通常采用以下设计：

• 谐波减速器：具有传动比大、体积小、零背隙的特点，是中小型多关节机械手（特别是协作机器人）关节的首选。
• RV减速器：具有极高的刚性和抗冲击能力，通常应用于机械手的基座、大臂等重载关节部位。
• 伺服电机与编码器：作为动力源，配合高分辨率的绝对值编码器，实现闭环的精准位置、速度和力矩控制。

3. 末端执行器（EOAT）设计

末端执行器是机械手与工件直接接触的“手”，其设计需根据抓取对象的物理特性量身定制：

• 夹爪式：通过气动或电动驱动，实现平行开合或角度开合，适用于规则形状工件的抓取。
• 吸盘式：利用真空负压吸附，适用于表面平整的板材（如OLED玻璃基板、PCB板）或易损件。
• 柔性仿生手：采用软体材料或特殊机械结构，用于抓取形状不规则或易碎物品。

4. 轻量化与结构刚度优化

在高速运动中，机械手自身的重量会产生巨大的惯性力，因此结构设计需要在“轻量化”与“高刚度”之间寻找平衡：

• 材料选择：大量采用铝合金、碳纤维复合材料或钛合金，以降低运动惯量，提升动态响应。
• 拓扑优化：利用有限元分析（FEA）对机械臂连杆进行内部镂空或加强筋设计，在保证结构强度的前提下最大限度减轻自重。

5. 柔顺控制与力觉反馈

现代机械手的设计不再局限于纯粹的位置控制，而是向力位混合控制发展：

• 力矩传感器：在关节或腕部集成六维力传感器，使机械手能够感知外部接触力。
• 阻抗/导纳控制：通过算法与机械结构的配合，使机械手在接触工件时表现出特定的“柔性”，从而安全地与人协作，或完成精密的插拔、打磨等需要力控的作业。

机械手的机械设计不仅仅是零部件的堆砌，而是从任务需求出发，对构型、传动、末端执行及控制策略进行全局统筹，以实现高精度、高动态响应和高可靠性的自动化作业。

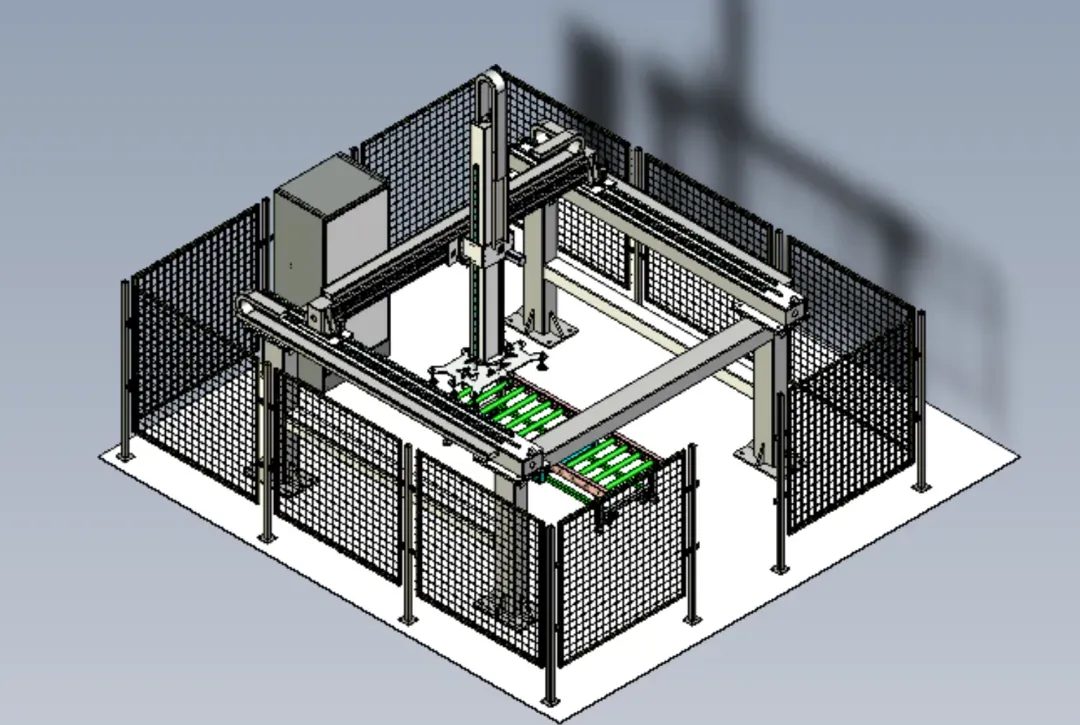

高速移栽机械手

链接: https://pan.baidu.com/s/1w4m6KAVztmBCvZklJnWUHg 提取码: rz8d

（3D模型与前文并无关联，同类型设备供参考！）
