Rhino终于能“动”了!这款运动仿真插件,拖拽就能联动!
做Rhino机械结构、连杆设计的小伙伴，都清楚原生 Rhino 只能建静态模型，做不了运动仿真。
没有约束求解，零件之间没有装配关系，动态效果只能手动旋转复制拼凑，改一处模型就要全部重调，干涉问题还经常拖到加工才发现。
今天部落给大家分享犀牛宝藏工具——RhinoChelae 运动仿真插件，补齐 Rhino 机构仿真短板，实现装配约束、实时联动、碰撞检测，轻松完成机构动态模拟。
学习版插件领取方式
扫码添加下方客服老师
回复：160，即可免费领取噢~
接下来部落带大家了解一下这款插件吧~
#01
是机械机制，不是简单动画
很多人会把运动仿真和普通动画混淆，但RhinoChelae实现的是物理驱动机制，层级完全不同。
约束关联：锁定结构逻辑
它不是单纯切换模型姿态，而是让零件之间建立永久关联。只要约束设置完成，拖动任意部件，整套结构都会跟随联动，完美复刻真实机械运作方式。
参数驱动：自动生成运动轨迹
支持电机、支柱驱动设置，只需设定推力大小与方向，插件自动计算所有中间运动位置。
实体感知：自带物理碰撞边界
运动在两个部件相遇的地方停止，部件仅凭形状就能相互支撑，无需额外搭建关节。

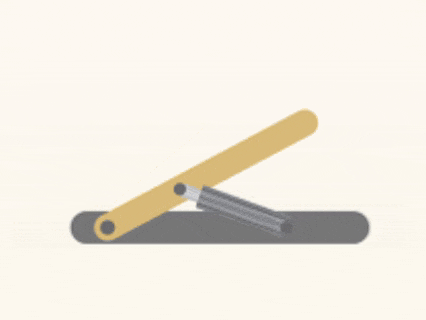

🔺气撑杆上的盖子：推开支撑杆，盖子就会沿着它在车间里所走的弧线运动。

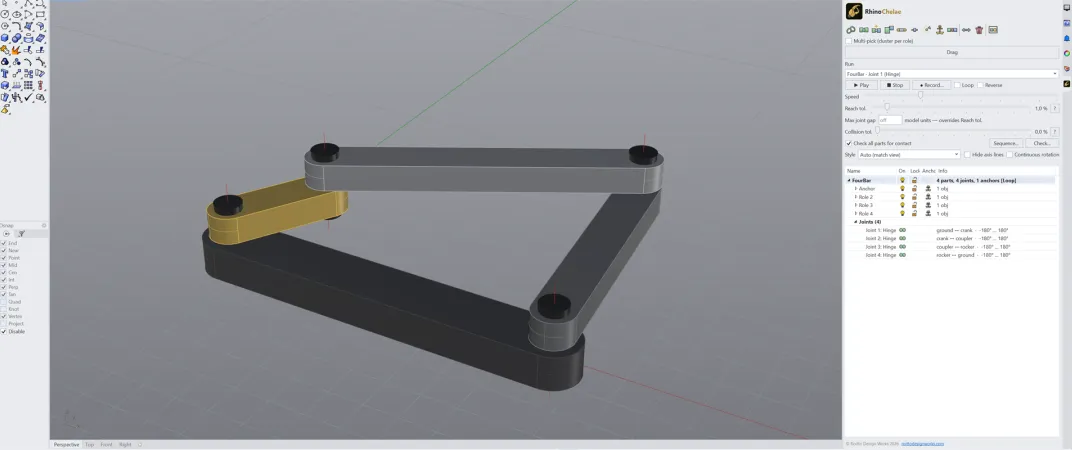

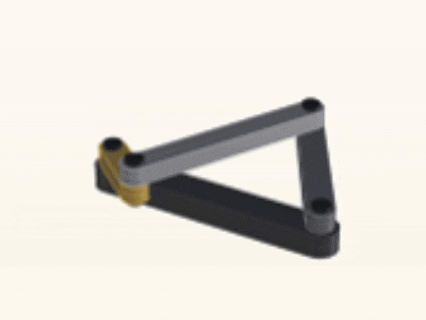

🔺曲柄转动一整圈：转动一个臂，其余的连杆就会随之转动。

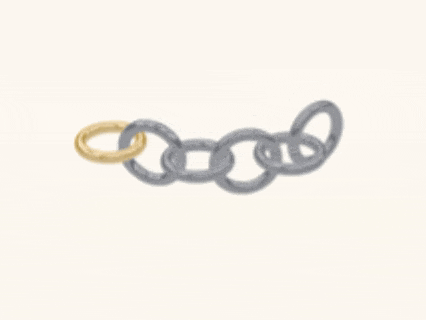

🔺六个链环之间没有一个连接点。金链环固定不动；其余链环仅靠金属本身的形状保持连接，当自由端被拉动时，它们也会随之移动。
#02
运动与输出
交互式拖拽探索：手动拖拽部件，快速测试机构运动行程、卡顿点位，精准优化结构设计，提前规避设计漏洞。
序列动画录制演示：通过序列编辑器编排连续运动动作，自动运行完整流程，满意后可直接录制成视频。
🔺用于审阅的线框图，为客户渲染的画面，即使在显示模式很复杂的情况下，画面依然流畅。
#03
Rhino 内嵌面板，无需独立软件
原生 Rhino 工具面板：可停靠在其他面板旁，也能悬浮放在副屏。无需导出文件、不用来回切换软件，也不必额外学习新程序。机制数据和几何模型保存在同一个文件内，操作逻辑和 Rhino 原生功能保持一致。
#04
根据你已有的图纸进行搭建
无需重新建模，零件就是你的 Rhino 几何体，轴线是模型中已有的线。你只需指定哪些部件连接在一起，固定框架，然后拉动即可。耗时仅需几分钟，不用花一下午重新搭建模型。
这款插件就介绍到这里。如果你经常做机构、连杆类建模，这款插件可以极大提升你的设计验证效率，提前排查干涉问题，避免后期返工。
