永久性模板 -压型钢板
永久性模板是一种建筑结构的永久性支承模板，根据设计要求可以与现浇混凝土层共同工作，形成建筑物的永久组成部分。
永久性模板常用在楼(顶)板结构和墙体结构上，因此可分为楼(顶)板永久性模板和墙体永久性模板。

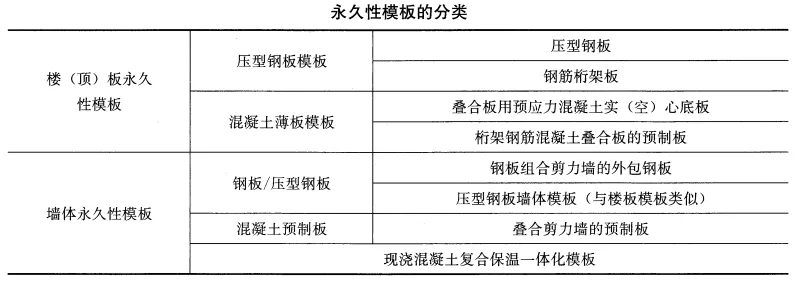

常用的楼(顶)板永久性模板按材料可分为压型钢板模板和混凝土薄板模板。压型钢板模板根据是否带有钢筋桁架，又可分为压型钢板和钢筋桁架板。混凝土薄板模板根据其构造形式、钢筋种类和布置方式，又可分为叠合板用预应力混凝土底板和桁架钢筋混凝土叠合板的预制板。
常用的墙体永久性模板按材料可分为钢板/压型钢板、混凝土预制板、复合保温板，例如钢板组合剪力墙的外包钢板、压型钢板墙体模板、叠合剪力墙的预制板、现浇混凝土复合保温一体化模板等。
永久性模板中，除常用的压型钢板和混凝土预制板之外，有些厂家还研发出其他材料和形式的永久性模板，例如以钢板作为楼板模板和梁模板、以复合保温板作为楼板模板、以各种纤维水泥板作为楼板/墙体模板、以塑料板作为楼板/墙体模板等。

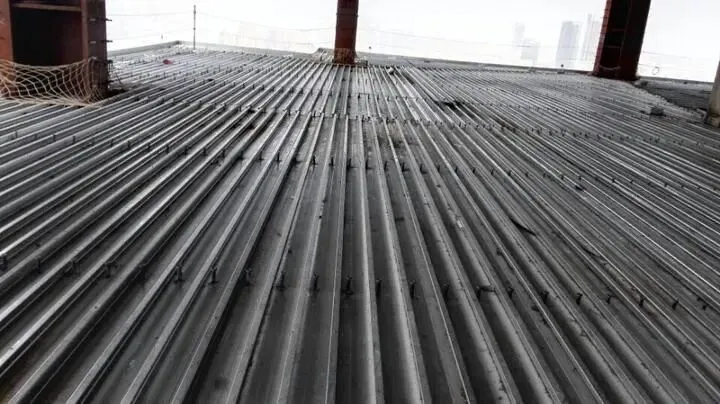

一、压型钢板
压型钢板为经辊压冷弯，沿板宽方向形成波形截面的成型钢板。以压型钢板作为永久性模板，与其上浇筑的混凝土形成组合楼板，具有施工方便快捷、工期短、节约钢筋、可兼做钢模板、强度高、造价低、环保的特点。
1.1压型钢板概述
1.材料和规格
(1)压型钢板的材料
压型钢板通常采用热镀锌钢板通过冷轧制成，其基板可选择现行国家标准《连续热镀锌和锌合金镀层钢板及钢带》GB/T2518中规定的S250、S350、S550牌号的结构用钢，也可选用现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591中规定的Q235、Q355牌号钢。
(2)压型钢板的截面形式

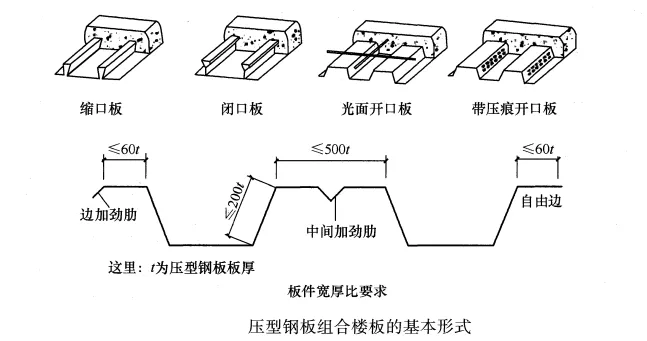

压型钢板的规格参数有板宽、板厚、波高、波距，截面形式有开口型、闭口型和缩口
型。

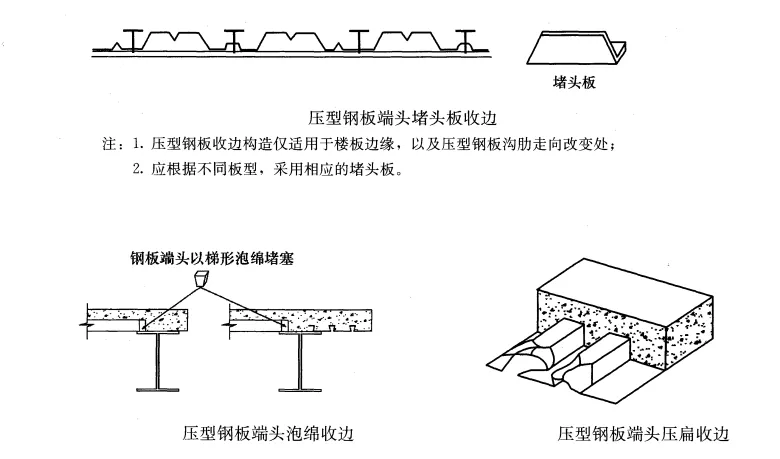

(3)压型钢板的端头收边有三种方式:堵头板、泡绵、压扁处理。
1)压型钢板端头用堵头板进行收边，应根据不同板型，采用相应的堵头板，其材质
和厚度与压型钢板相同。2)压型钢板端头用梯形泡绵堵塞。3)压型钢板端头进行压扁处理。
(4)材料标准
《碳素结构钢》GB/T700、《低合金高强度结构钢》GB/T1591、《连续热镀锌和锌合金镀层钢板及钢带》GB/T2518、《电弧螺柱焊用圆柱头焊钉》GB/T10433及《建筑用压型钢板》GB/T12755.
2.使用原则
组合楼板用压型钢板，宜采用带特殊波槽和压痕的板型。
(1)压型钢板模板使用时，应作构造处理，其构造形式与现浇混凝土叠合后是否组合
成共同受力构件有关。
1)混凝土强度等级不宜低于C25。
2)混凝土的粗骨料最大粒径不应超过以下数值中的较小值:0.4ha、b./3及30mm(ha为压型钢板板肋以上混凝土高度;b为浇筑混凝土的凸肋宽度)。

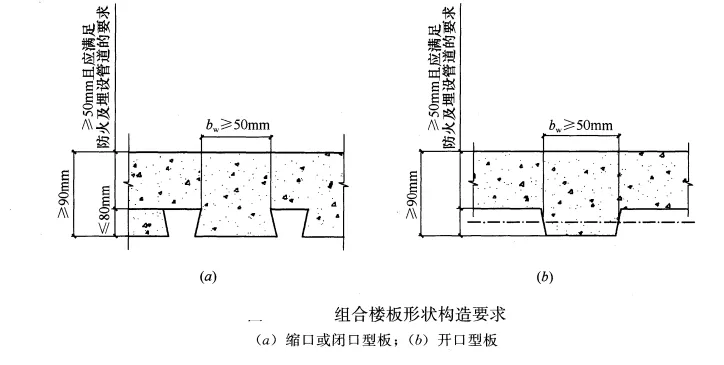

3)组合楼板的形状应满足图示的构造要求。

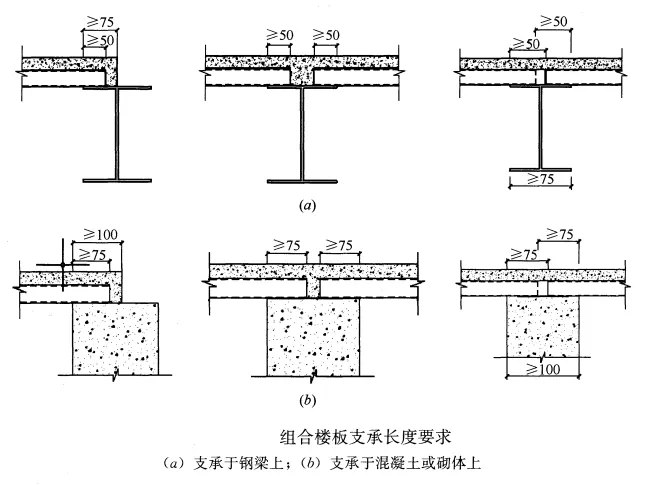

4)组合楼板在钢梁、混凝土或砌体上的支承长度要求。
5)组合楼板侧向在钢梁上的搭接长度不小于25mm，在设有预埋件的混凝土梁上的搭接长度不小于50mm;铺设末端距钢梁上翼缘或预埋件边不大于200mm时，可用收边板收头。
(2)组合楼板支承于钢梁上时，可采用栓钉连接或点焊;支承于混凝土梁上时，可采用混凝土梁上设置预埋件;支承于剪力墙侧面时，宜在剪力墙预留钢筋与组合楼板连接。上述做法应符合设计要求或满足现行团体标准《组合楼板技术规程》T/CECS273的有关
规定。
(3)组合楼板采用光面开口压型钢板时需配置横向钢筋，有较高的防火要求时需配置纵向受拉钢筋。
(4)组合楼板按简支板设计时，需在支座上部的混凝土叠合层中布置楼板抗裂钢筋;
按连续板或悬臂板设计时，需配置支座负钢筋。
(5)组合楼板悬挑收边按现行国家建筑标准设计图集《钢与混凝土组合楼(屋)盖结
构构造》中节点做法施工。
(6)组合楼板受力钢筋的保护层厚度、锚固长度、搭接长度应符合现行国家标准《混
凝土结构设计标准》的有关要求。
(7)组合楼板开洞时，要根据开洞大小对洞口边缘的压型钢板进行补强。
1)当洞口尺寸≤300mm时，可不采取补强措施。

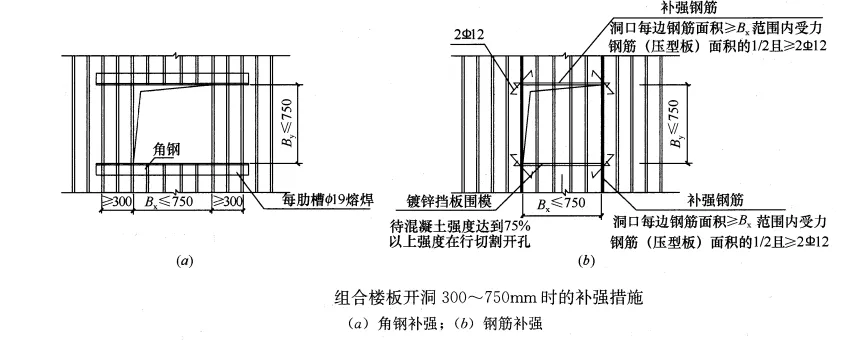

2)当洞口尺寸在300~750mm、压型钢板的波高不小于50mm且孔洞周边无较大集中荷载时，应对压型钢板垂直于沟肋方向的板边采用角钢或沿洞口四周采用钢筋进行补强，补强钢筋总面积应不小于压型钢板被削弱部分的面积。
3)当洞口尺寸在300~750mm(含)且孔洞周边有较大集中荷载时，或者开孔洞口尺寸在750~1500mm时，洞口四边要采用角钢或槽钢进行补强。
4)组合楼板预留孔洞，洞口尺寸>750mm时采用先开洞措施，即在钢梁上加焊型钢托梁分隔，增加洞口刚度，网片钢筋在洞口断开，并与型钢焊接;洞口尺寸≤750mm时采取后开洞措施，即在压型钢板上增加堵头分割板，网片钢筋贯通，混凝土浇筑成型后剪断钢筋。
(8)组合楼板的防火要求的有关条文确定。

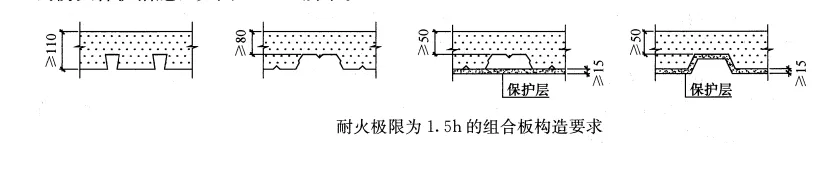

1)对组合式板，其耐火等级应根据现行国家标准《建筑设计防火规范》GB 50016中
2)组合式板厚度不能满足1.5h耐火极限要求时，应采取相应的防火保护措施。
