AM/PDMS/E3D插件分享--三维字体工具(同时支持DESIGN和PARAGON)

     最近做库遇到需要将三通温控阀的ABC接口标记上的需求，于是利用agent工具做了一个也可以在库里生成文字的工具，现在将工具免费分享给公众号的粉丝们，本文末尾有下载链接

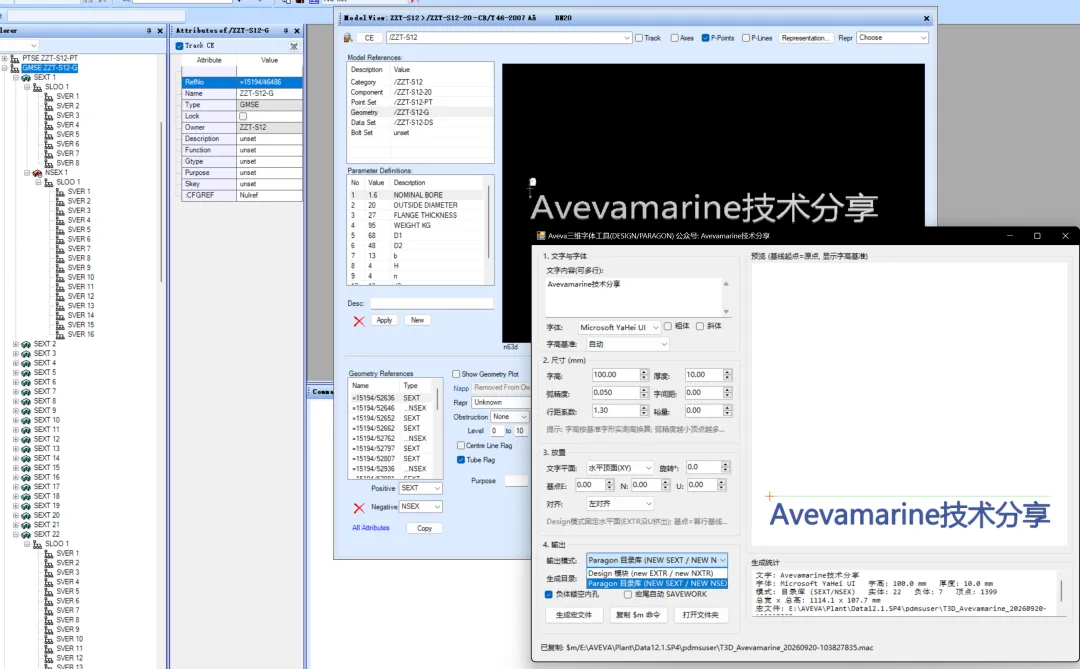

使用方法：

1. 双击 `Aveva三维字体.exe`，输入文字（可多行）、选字体、设 **字高(mm)**、**厚度(mm)**，

   选择 **输出模式**；右侧实时预览。

2. 点 **【浏览...】** 选择生成宏文件的目录（默认 `程序目录\out`，选择后自动记忆，

   下次打开不用重选）；点 **【生成宏文件】** 在所选目录下生成 `T3D_xxx.mac`；

   点 **【复制 $m 命令】** 复制执行命令。若未选目录，生成前会先提示选择。

3. 在 AM或PDMS或E3D 中**把 CE 放到你要挂文字的父元素上**，命令行执行 `$m/...`：

   - **Design 模块**（默认）：CE 放到 ZONE / STRU / EQUI / VOLM 等可容纳 EXTR 的元素上（父级由你手选）；

   - **Paragon 目录库模式**：CE 放到你建好的 **GMSE**（几何集）上。

度盘链接: https://pan.baidu.com/s/1upEPm8JGLBmvqVJHMddbrw?pwd=AMXX 提取码: AMXX
