奥迪胎压监测安装说明

产品组成：

控制器模块一个、传感器四只、线束一根、电子说明书

适用车型：

奥迪MQB车型: A3(17~20款)、Q3(19 ~24款)、Q2L;

奥迪MLB车型：A4L（B9）、A5(B9)、A6L(C8)、A7(C8)、Q5L、Q7(17~24款)、A8（D5）、Q8、E-tron;

奥迪EVO车型：A3L(21~24款)、Q6;

奥迪C7和D4车型:12-18款A6/A7/A8

安装前请务必仔细阅读以下几点要求及安装建议

建议安装顺序：

首先安装控制器模块,控制器模块安装完成后再运用VCDS(5053)或ODIS(5054）对网关、仪表、主机三个单元进行编码设置；待汽车仪表或中控屏可以正常显示胎压界面后再进行轮胎传感器的安装。

接收器模块的安装

不同车系接收器模块放置的位置不同。

 MQB和EVO 平台接收器模块固定于网关（网关位置在主驾仪表台下方）附近即可。

A4L/A5/A6L/Q5L的车型，网关位置位于后排座椅下方，接收器模块固定在后排座椅中间，尽可能向椅背下方固定！

 Q7、Q8网关位于主驾座椅下，接收器模块固定在主驾座椅下面即可！

安装过程中的注意点：

轮胎压力传感器分别标有左前 左后 右前 右后，需正确对应位置安装，切勿随意位置安装，安装内置传感器后，建议对轮胎做动平衡！

接收器线束安装说明:

根据不同平台的车型，分两种线束。MQB平台使用的网关转接线速（如图一）；而MLB平台的线束采用免破线设计，线束为四根线，分别为橙蓝、橙棕、红色、棕色。通过线束的蓝色插头进行对插安装（如图二）；

具体接线定义如下图：

图一：MQB（A3\Q2L\Q3L）车型专用线束

图二：MLB(A4L\A5\C8\Q5L\Q7)平台专用线束

1、取下车钥匙拔，关闭ACC电源；

2、把原车网关插头拔下（MQB平台网关在主驾下面，方向柱附近；EVO平台的车型网关位置在后排座椅中间位置下面，Q7网关在主驾座椅下面）；

3、MQB车型仅需将胎压线束与网关插头对插即可；而EVO平台车型需把网关中对应的四个端子使用退针器退出，将胎压线束中的对应的端子插入；

4、线束安装完成后，把接收器模块用轧带（或3M双面胶）在网关附近找个合适的位置固定（本着方便、不产生异响的原则）。

编码匹配

1. 网关列表注册胎压监测功能

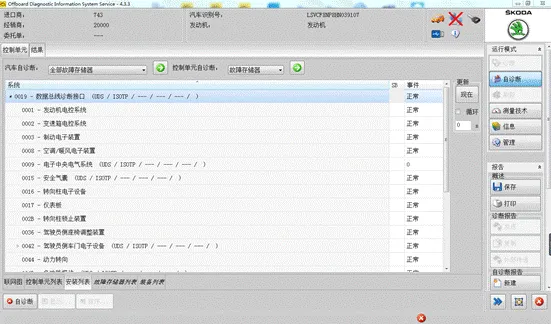

运用Odis进入“控制单元”，选择”安装列表”

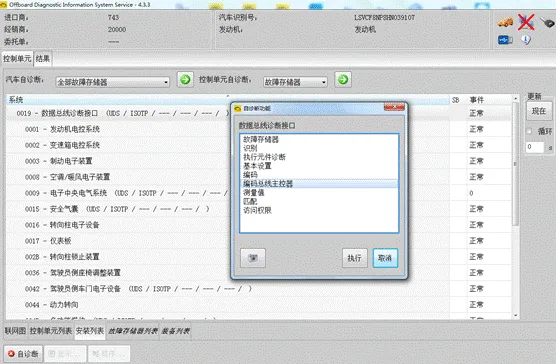

双击0019-数据总线诊断接口，跳出自诊断功能窗口。

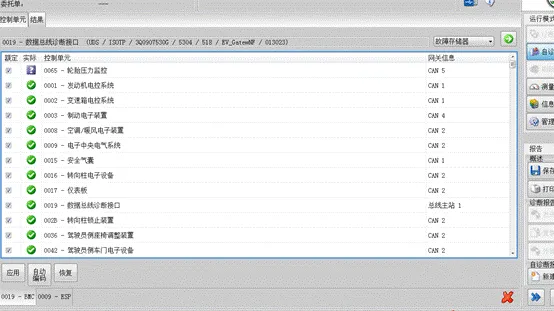

双击“编码总线主控器”打开安装列表将65轮胎压力监控打勾应用

2. 开通仪表显示

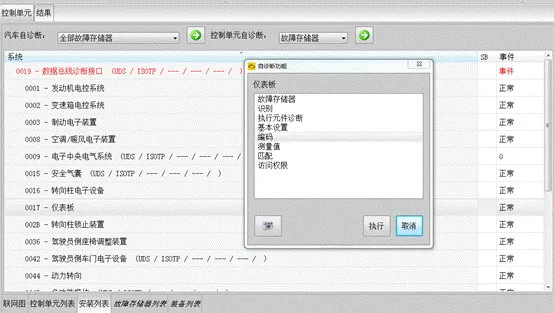

双击“0017-仪表板”，跳出自诊断功能窗口，双击“编码”

在左下角筛选器里输入“ 压 ”

刷选出如下三项参数名称

轮胎压力监控 否 改成是

间接式轮胎压力监控是改成否

轮胎压力监控，BAP距离 否改成是

部分车型需要使用二进制进行编码（C8、D5）：

字节4        bit0 “0”改成“1”

字节11       bit2“0”改成“1”

3. 修改ABS/ESP(MQB)编码

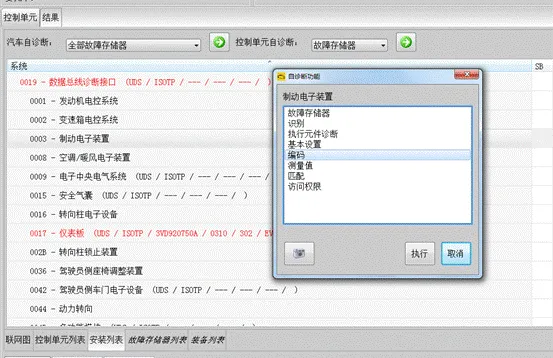

双击进入“0003制动电子装置”，跳出自诊断功能，双击“编码”

以下为部分车型ABS编码规则：

1)、A3、S3、Q2L车型编码修改方法：

A3(车型一)：将27字节34改成04

原ABS编码：31 F1 6B A2 54 20 2A 75 03 7A 07 03 41 C5 69 8C D6 2A 54 C0 E0 82 96 F7 00 41 00 34 86 08

A3(车型二)：将27字节34改成04

原ABS编码：34 00 6A 8D 44 21 24 6D 8B 7D 0E 09 A2 C4 29 2C 56 22 24 D1 70 45 94 F3 12 21 F0 34 82 1B 42 03 00 05 23 52 52 09 09 22 6C 71 37 4C 55 97 B4

A3(车型三)：将21字节8B改成0B

原ABS编码：32 F1 67 A2 99 26 68 72 94 7B 4C 09 E6 C5 99 16 29 35 43 02 50 8B 30 82

Q3(车型三)：将27字节54改成04

原ABS编码:34 00 6A 8D 44 21 24 6D 8B 7D 0E 09 A2 C4 29 2C 56 22 24 D1 70 45 92 F3 10 21 F0 54 92 1B 42 03 00 05 23 52 1F 03 10 2F 35 71 19 19 19 32 32 00

2)、A3L、Q6车型编码修改方法：

将 25字节“F0”改为“A0”

或 25字节“F4”改为“A0”

3)、A4L、A5、Q5L、Q7车型编码修改方法：

将 14字节“52”改为“12”

26字节“4A”改为“48”

4)、A6L(C8)、A7、A8(D5)车型编码修改方法：

将 14字节“D2”改为“92”

26字节“4B”改为“49”

4. 005F匹配设定

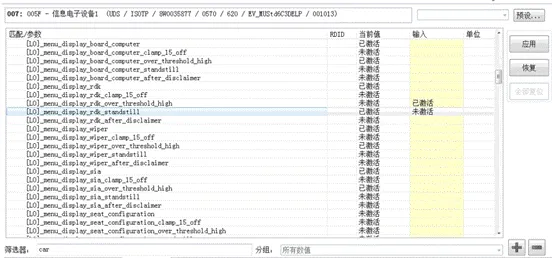

选择005F，选择“匹配”在筛选器中输入“car”,修改以下两项即可：

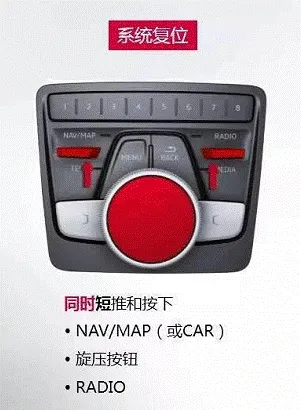

5．重启5F系统

6．轮胎调位

方式一：

左侧轮胎调位（左前与左后调位）：

打开远光灯+主驾门闭锁键5秒

 右侧轮胎调位（右前与右后调位）：

打开远光灯+主驾门开锁键5秒

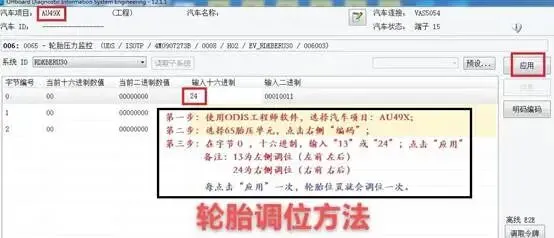

方式二：

具体编码规则定义如下表。
