应用案例下载|依据 ISO 3741‑3747,手持电动设备声功率噪声测试方案
前言：如何依据ISO 3741‑3747标准，合规搭建声学测试系统、完成数据采集、标准化噪声分析？
噪声是手持电动设备重要安全考核指标，ISO 3741‑3747系列标准规定了设备声功率测量完整规范。
在园林、锂电手持电动工具产品认证与研发迭代中，准确的声功率测试是产品降噪设计、人机安全评估的关键环节。很多测试工程师在半球法搭建、传声器校准、标准报告输出环节经常遇到合规性难题。

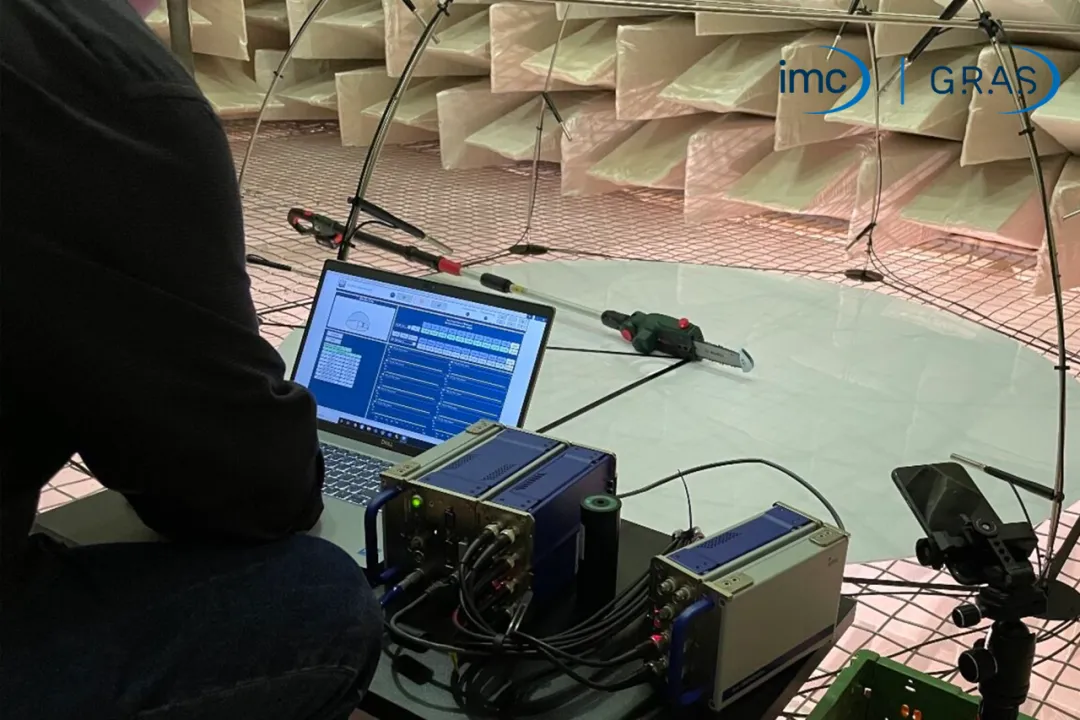

全球领先的测试方案供应商imc 联合全球测试麦克风领域公认的领先制造商GRAS，为您带来手持式电动修枝剪实测应用案例。
1、整套测试硬件及关键参数

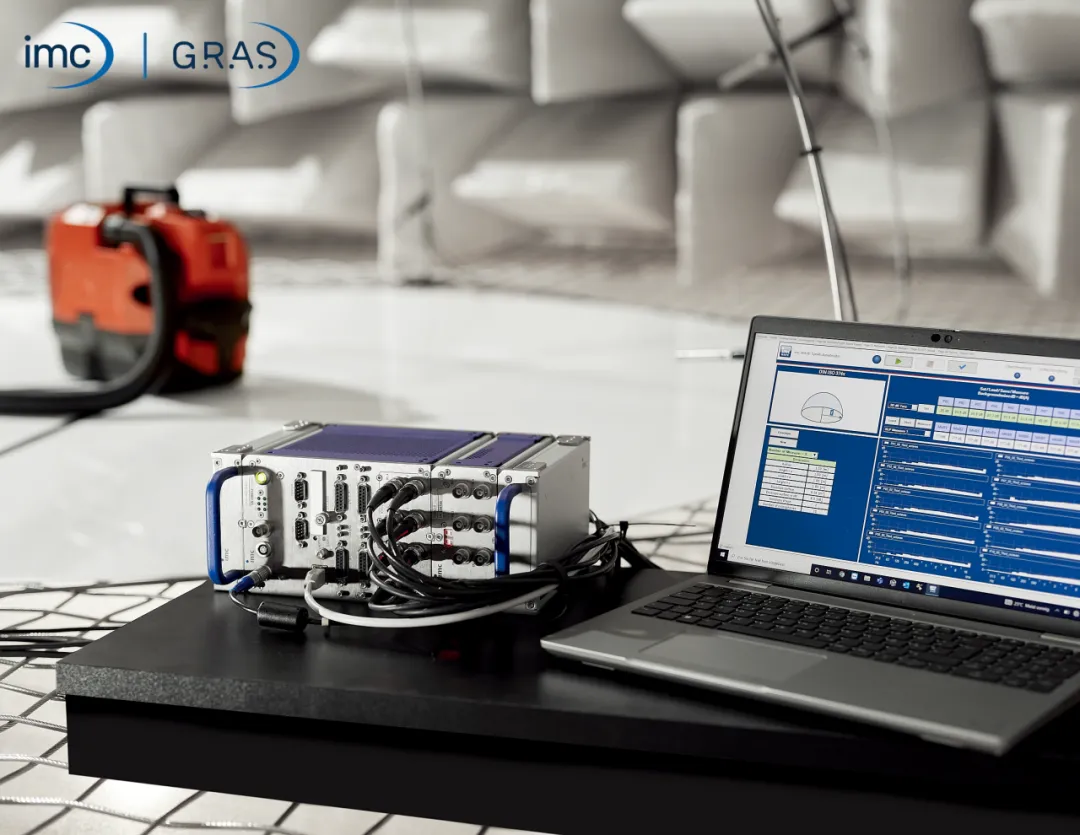

imc CRONOSflex 模块化数据采集系统
完成多路传声器同步噪声信号采集，模块化灵活扩容
架构：卡扣式安装无需线缆；模块可集中或分散布置，模块间最远可达100m
系统总采样率最高 2000 kS/s，单通道最高 100 kS/s
同步能力：支持上千通道同步采集，兼容 CCP 传感器、TEDS 自动识别读取
工作温度：‑40℃～+85℃(宽温)；满足 MIL‑810F 抗振动冲击 40g 防护
接口：千兆以太网，支持 WiFi、CFast 本地存储，可脱离 PC 独立运行测试

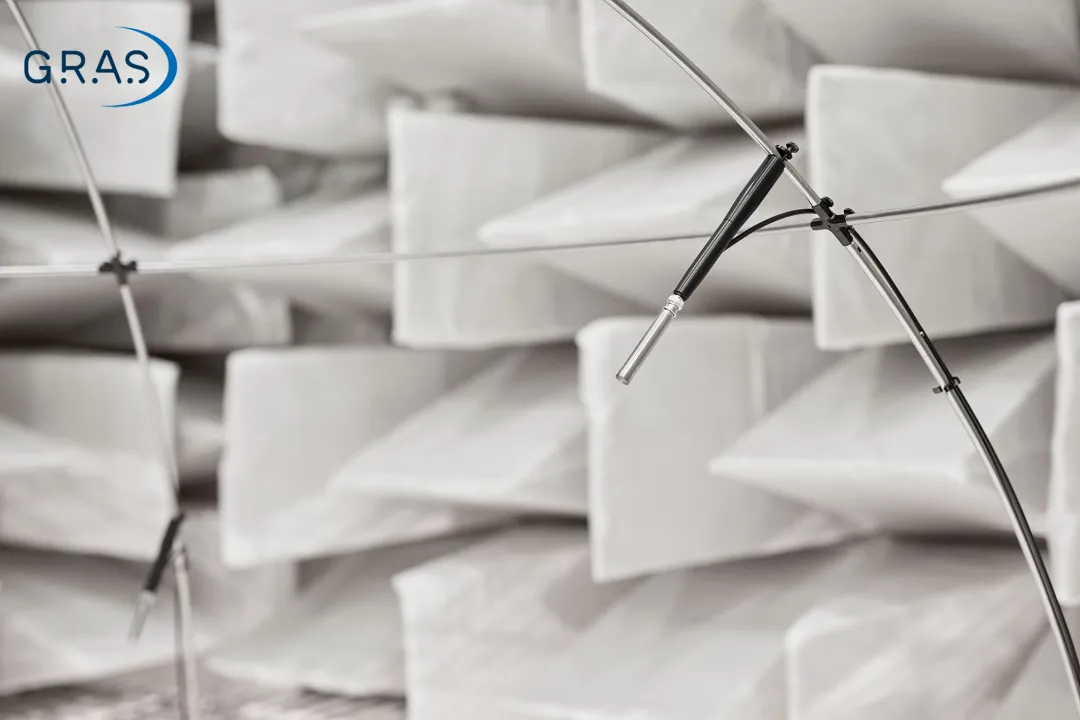

GRAS 67HA CCP半球声功率测试套件

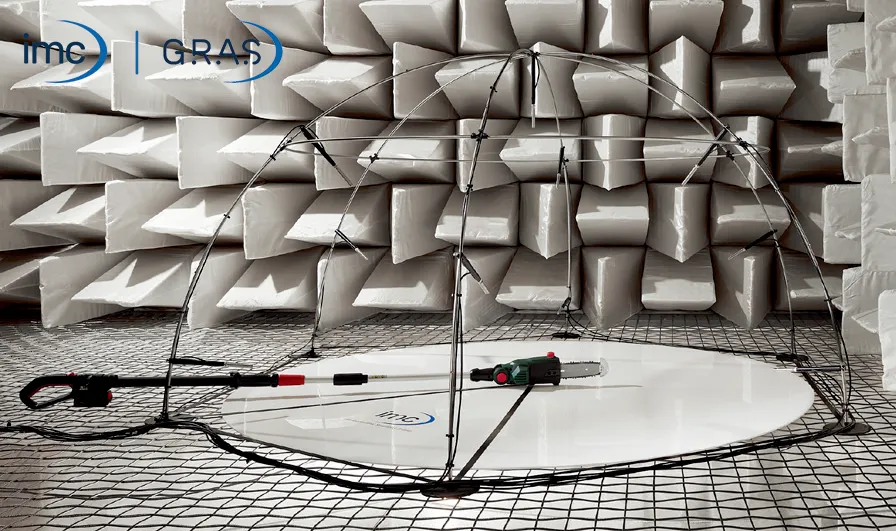

用于构建半径 1m 虚拟包络测量面，共 10 个传声器点位，满足 ISO 声功率测试点位布置要求
频率范围：3.15 Hz‑20 kHz（±2 dB）
动态范围：17 dBA‑149 dB
标称灵敏度：50 mV/Pa@250 Hz
外形尺寸（含支脚）：对角线 2716 mm，高度 1283 mm
标准要求：被测样机特征尺寸不得超过测量半球半径的 1/2，设备规格不同需更换对应半球装置

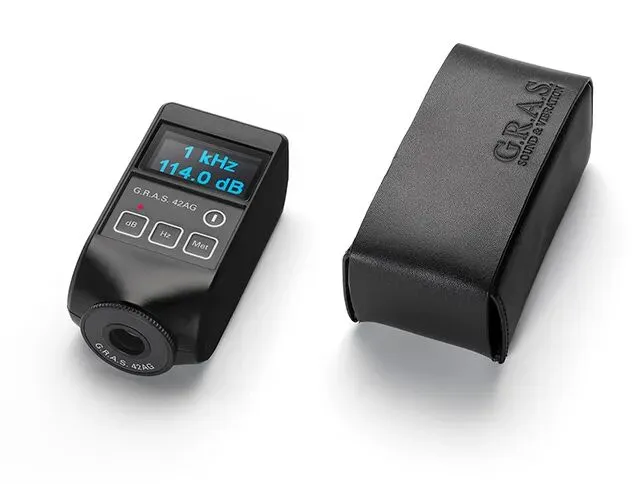

GRAS 42AG 1级多功能声校准器
满足标准强制要求：每次测试前后传声器校准校验
符合标准：IEC 60942 Class 1
输出声压级：94 dB ±0.2 dB、114 dB ±0.2 dB
输出频率：250 Hz、1000 Hz
支持 1"/1/2"/1/4"/1/8" 多种规格传声器；可显示温湿度、大气压，校准数据可溯源记录
2、软件标准化分析能力
imc WAVE 噪声振动分析软件
———内置 ISO374x 专用分析模块：
多路传声器信号同步实时处理，支持 TEDS 自动读取通道参数
无缝对接GRAS 42AG，完成测试前后传声器校准，校准记录绑定通道留存溯源

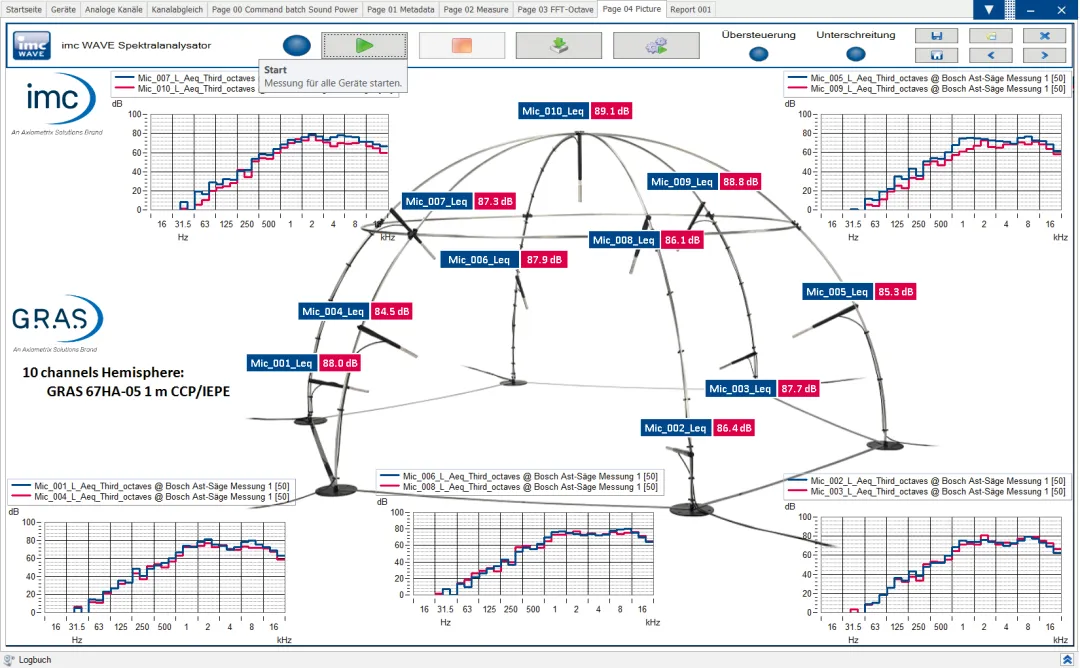

一键完成倍频程、1/3 倍频程、FFT 分析，输出瀑布图，可视化半球支架传声器点位布局
完整保存原始采集信号，可回溯分析各噪声源；输出符合标准的专业测试报告
3、真实实测数据参考
案例中对比不同作业高度下，设备声功率级与操作人员位置声压级变化，直观体现作业距离对人耳处噪声的影响，为产品噪声管控、人机安全评估提供实测依据。
声功率级 94.5dB，伸缩臂 2.10m 高度：操作人员处声压级 76.9dB
声功率级 94.5dB，伸缩臂 2.60m 高度：操作人员处声压级 74.0dB
不管您是做电动园林工具、手持电动工具研发、质检、第三方检测，这份应用例文档可以帮您少走测试弯路，快速理解整套声功率噪声测试完整流程。

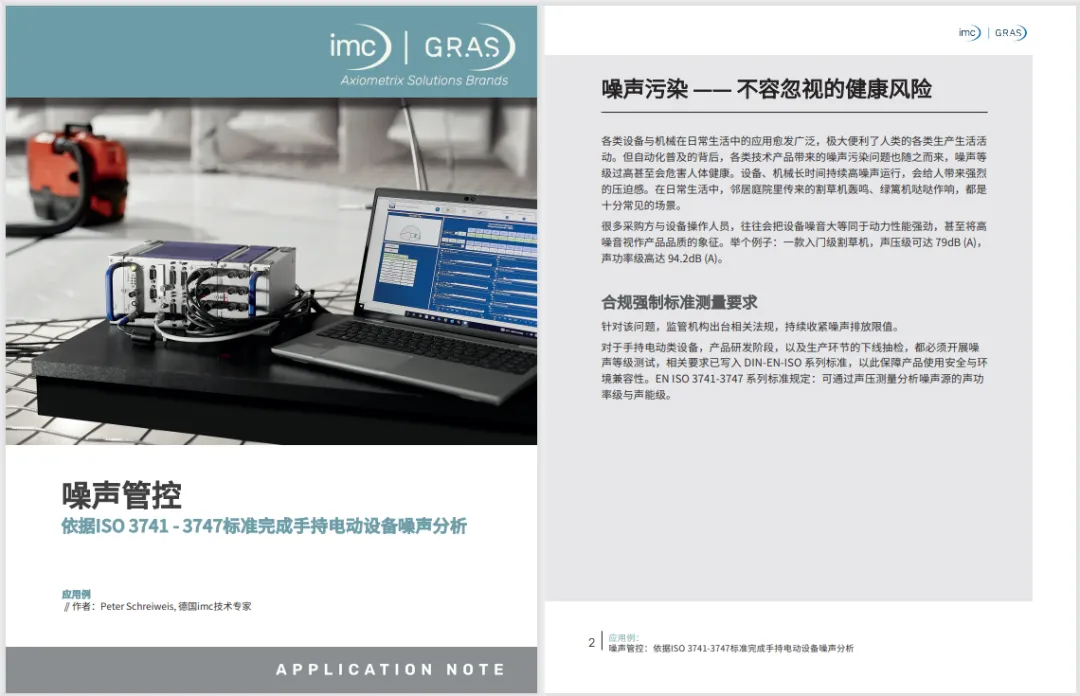

4、获取完整应用笔记
该应用文档包含以下内容：
测试系统搭建、硬件介绍、软件操作、实测截图、标准要点解读
欢迎您长按屏幕，识别二维码
免费下载应用例
