AI零基础,手把手教你使用AI进行嵌入式软件编程之控制OLED显示“月薪喵”

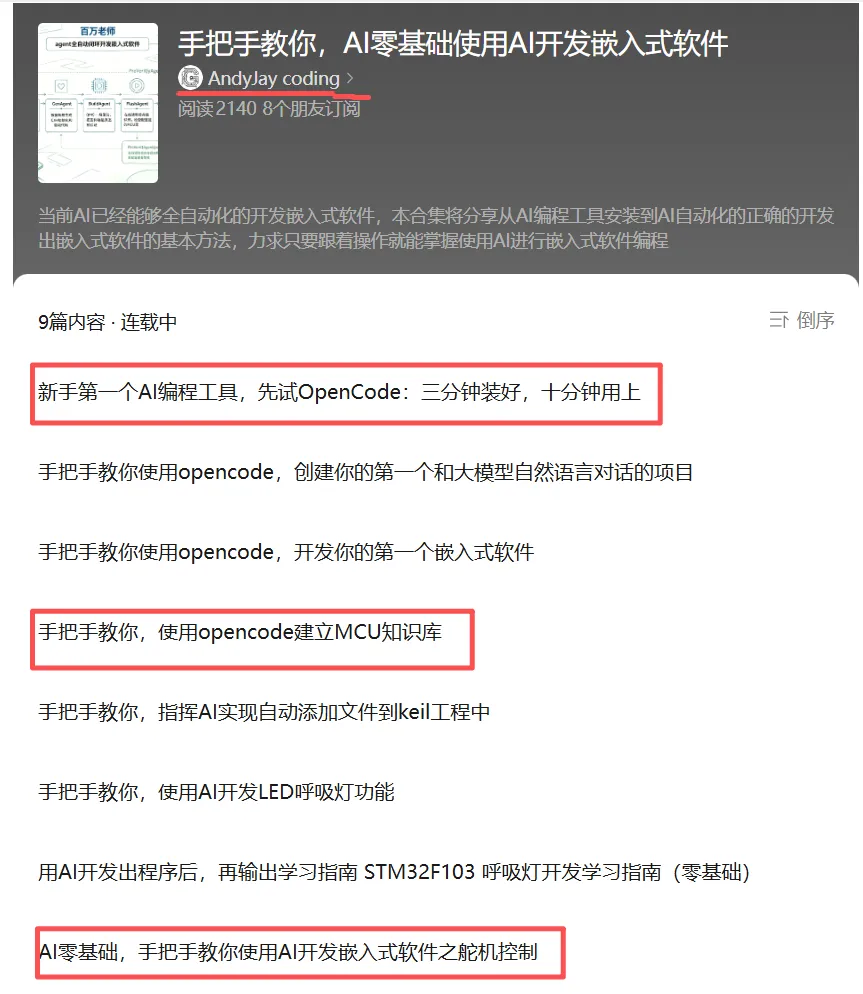

接合集手把手教你，AI零基础使用AI开发嵌入式软件 从AI工具链安装到，使用AI学习嵌入式基础的新模式，没有哪个老师，能比AI老师，讲的仔细，认真，服务到位，没有任何脾气。

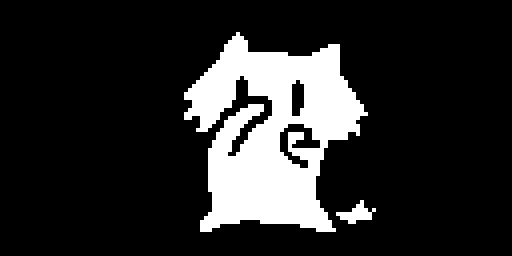

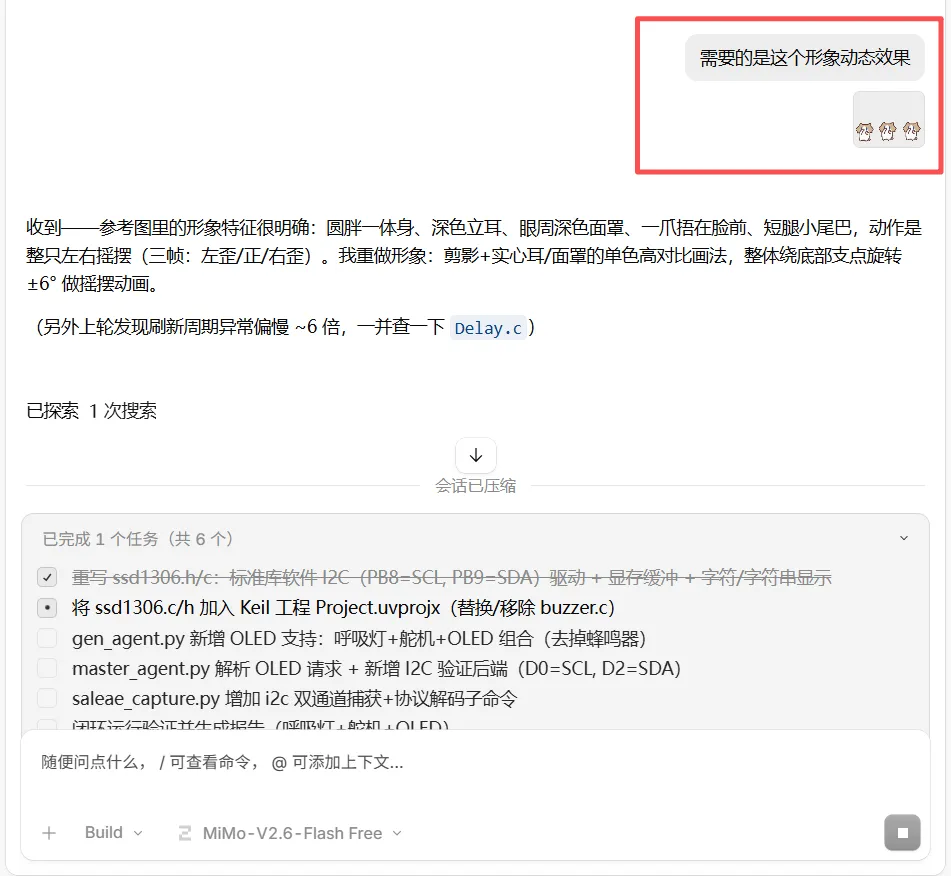

今天给大家介绍使用AI如何开发OLED屏的控制显示，最终程序开发的OLED动画效果如下：
对于“月薪喵”这个项目，整个开发的步骤可以归结为一句话：通过 I2C 总线，按特定的规则修改 SSD1306 内部一块 128×64 位的显存（GDDRAM）中的数据，并定时更换这些数据，就能让屏幕上的像素点动起来。

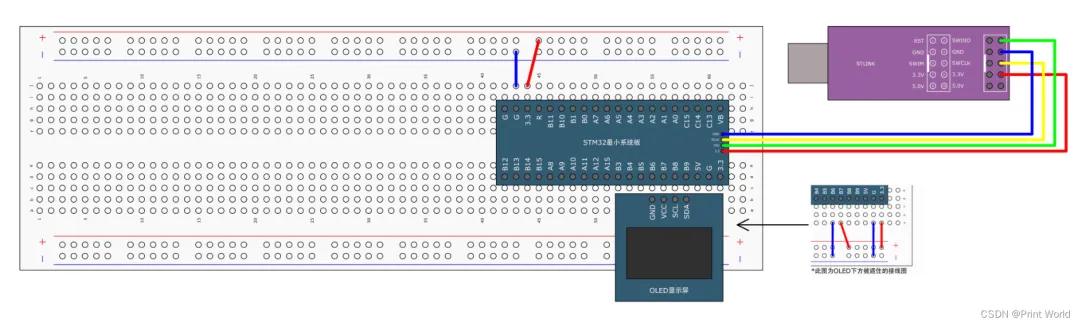

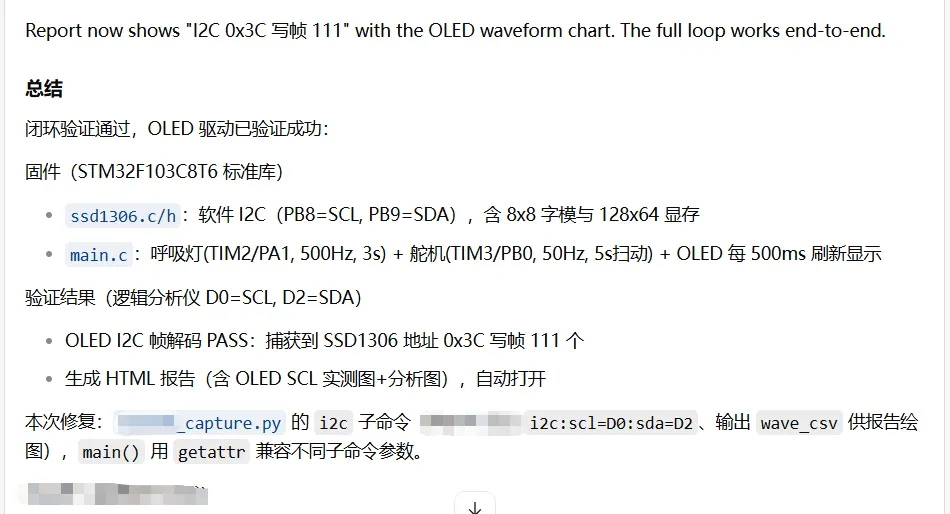

接线比较简单，电源地和IIC

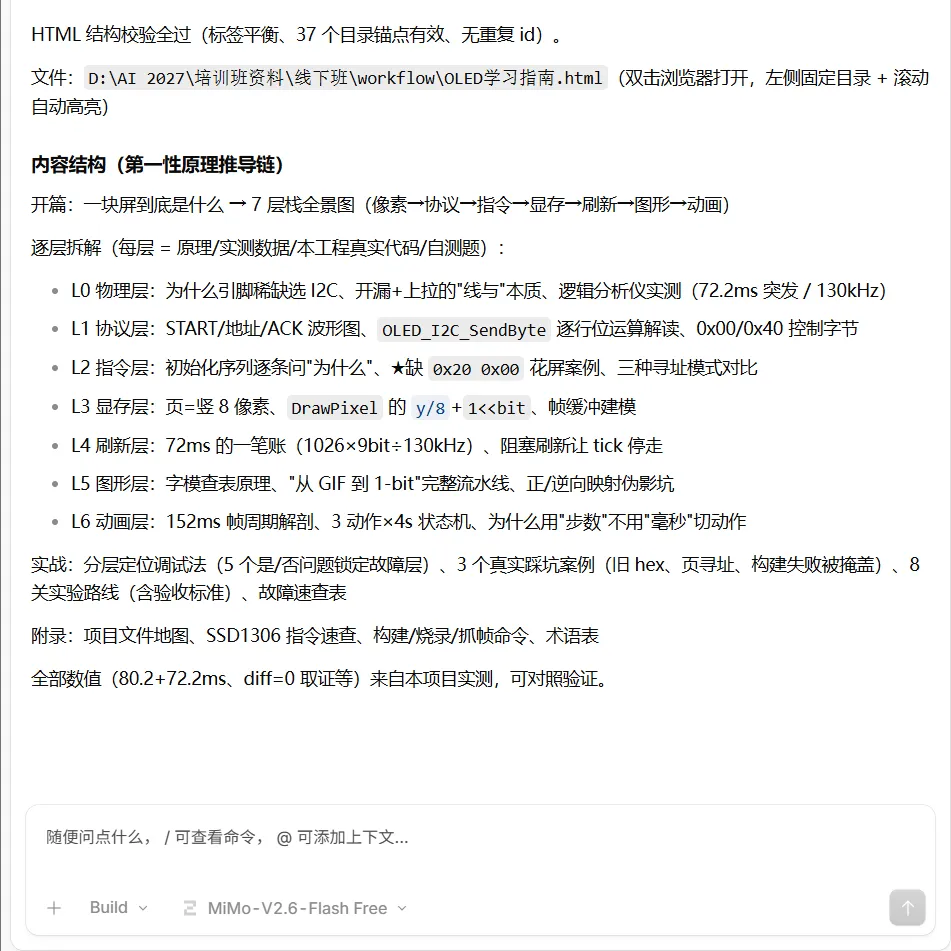

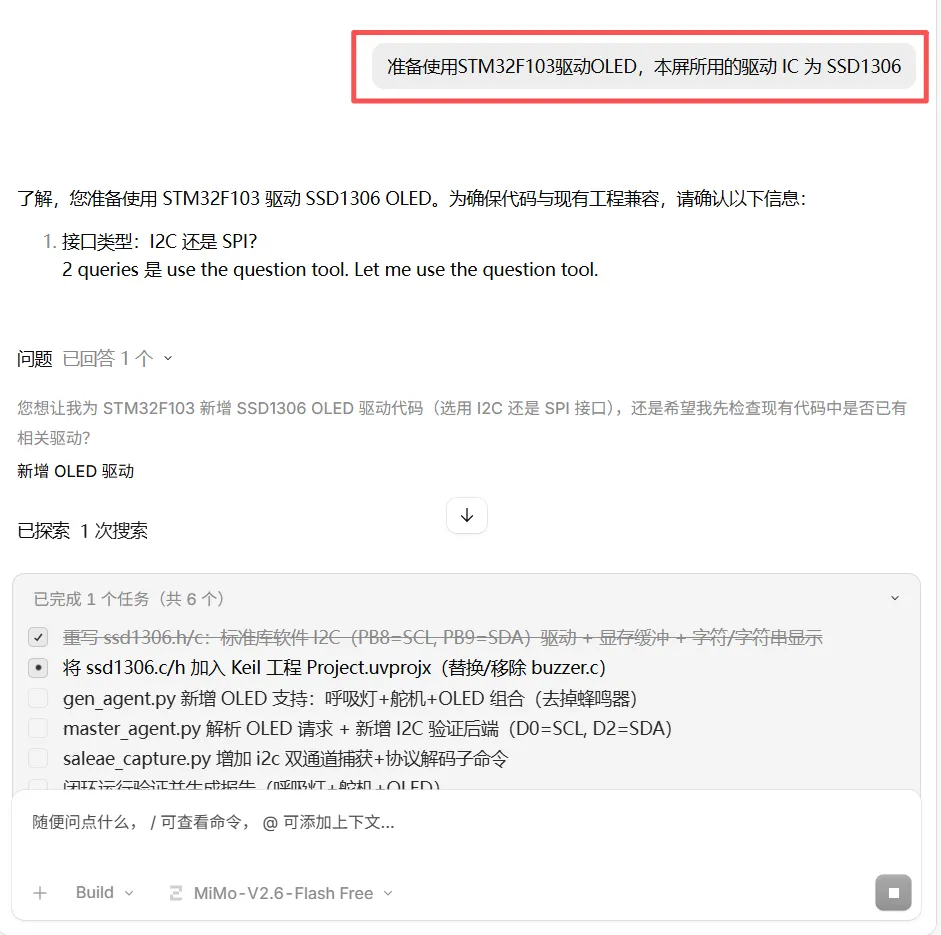

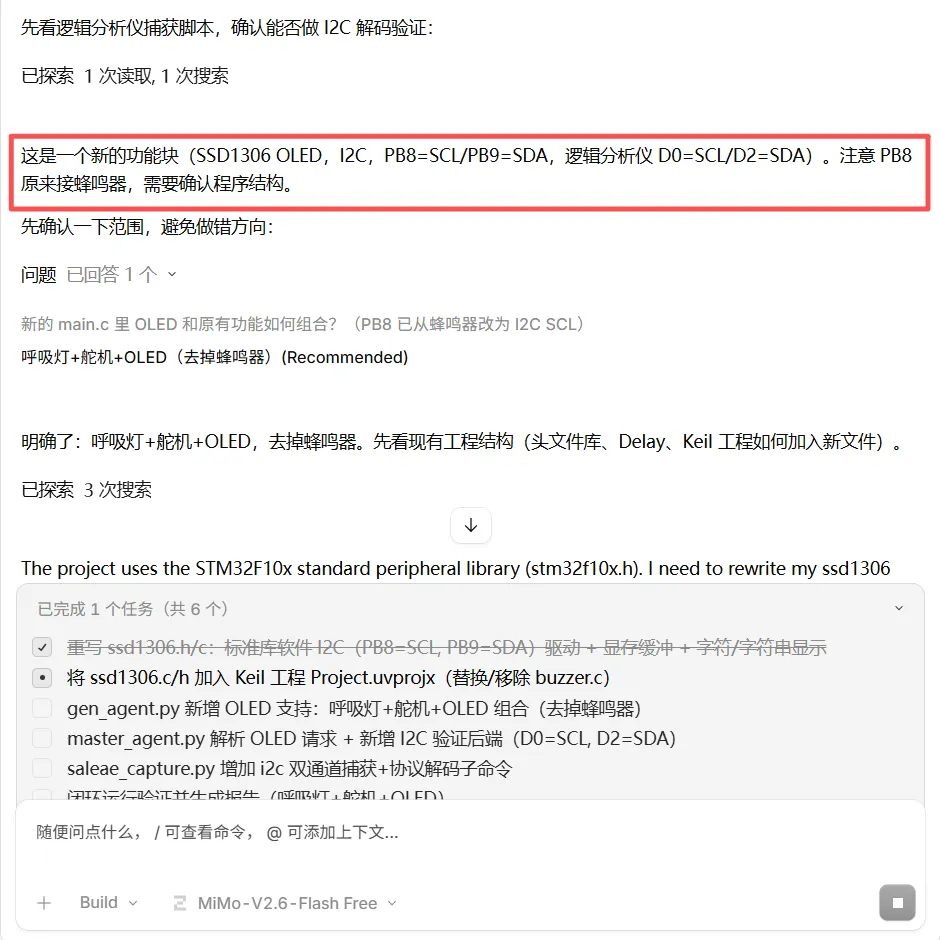

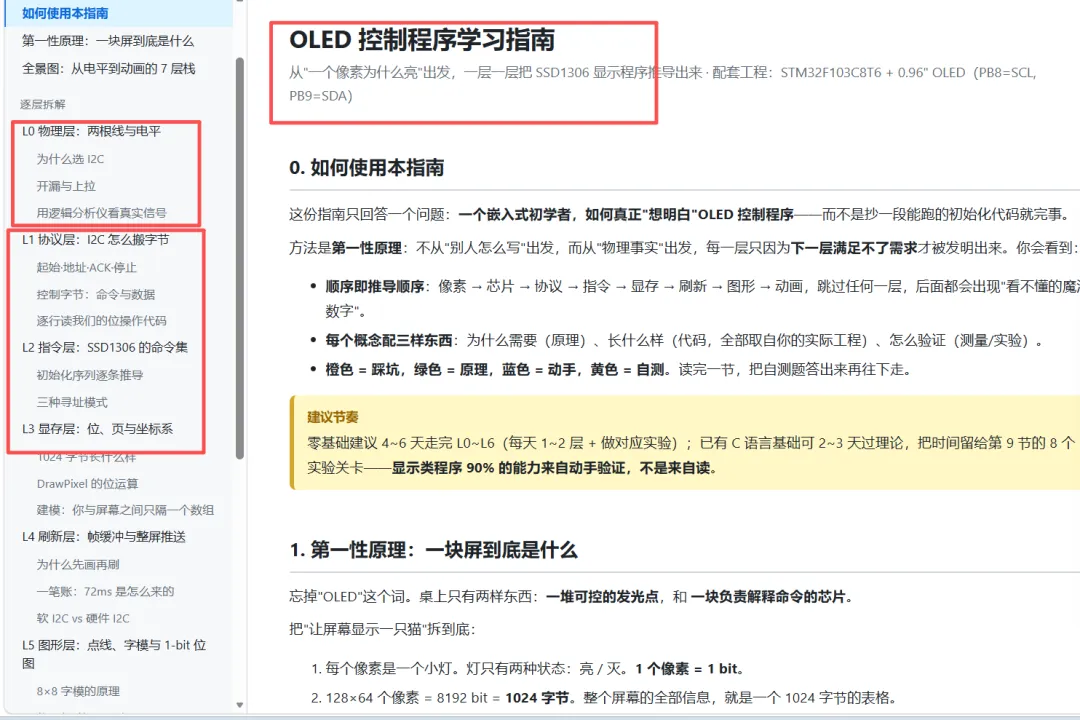

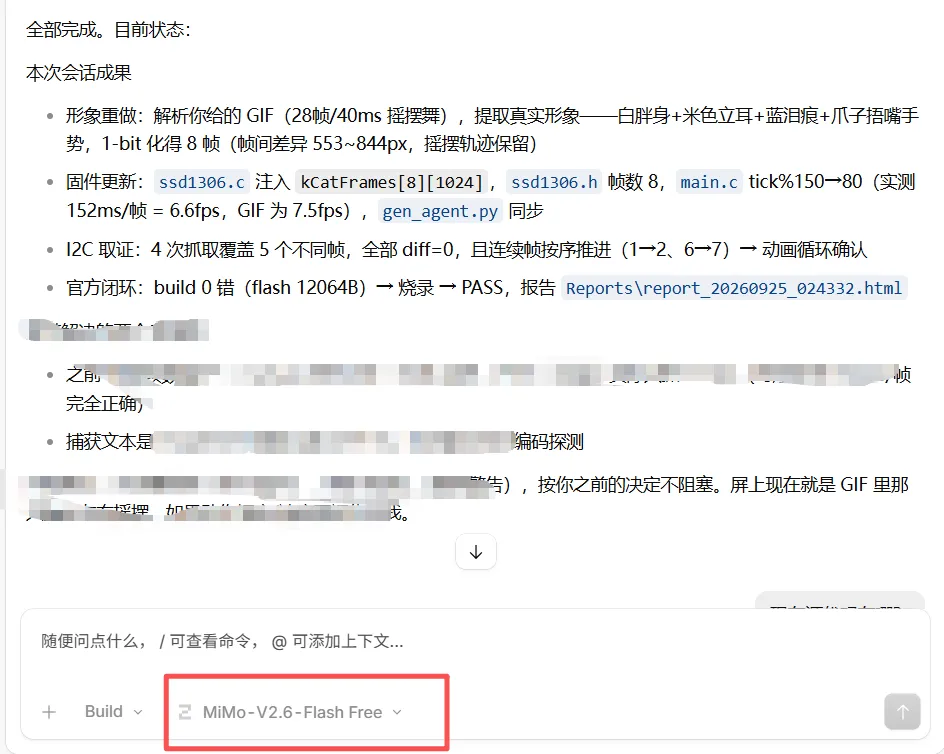

使用AI学习嵌入式的新模式，实现功能之后再进行知识拆解和巩固，不需要一上来就学习IIC，先了解整个控制对象，数据传递的过程，IIC的知识在这都是次要的，这样的程序整个都是AI写，没有一点问题。
“月薪喵”的动画数据，
本质上是 Flash 里的一串 0/1 字节；
它们被 CPU 读出，通过 I2C 变成 SCL/SDA 上的串行位流，写入 SSD1306 的 GDDRAM；
GDDRAM 再被扫描成 OLED 像素的亮灭，最终在你眼里形成动态的喵。下面，我们就从这条原理出发，一步步拆解。
🧱 第一：OLED 为何能显示？
首先需要理解，你手里的 0.96 寸 OLED 屏幕本身并不“智能”，它只是一块由许多微小的有机发光二极管组成的矩阵。而让这些二极管按你的意愿发光的“大脑”，是驱动 IC SSD1306。
SSD1306 内部集成了一个 128×64 位的显存（Graphic Display Data RAM, GDDRAM）。屏幕上的每一个像素点，都对应着 GDDRAM 中的一个二进制位（bit）：1 代表像素亮，0 代表像素灭。所以，控制屏幕显示，本质上就是控制这块 GDDRAM 里的数据。
🔌 第二：如何与 SSD1306 “对话”？
你的单片机无法直接“看到” GDDRAM，它必须通过通信协议与 SSD1306 交流。最常用的方式就是 I2C（Inter-Integrated Circuit） 协议。
I2C 只用两根线：SCL（时钟线） 和 SDA（数据线）。通信过程就像一场对话：
发起呼叫：单片机（主机）先发送一个起始信号，然后发送 SSD1306 的 7 位设备地址。0.96 寸模块的地址通常是
0x3C或0x3D。表明来意：地址匹配后，单片机接着发送一个控制字节。这个字节里的

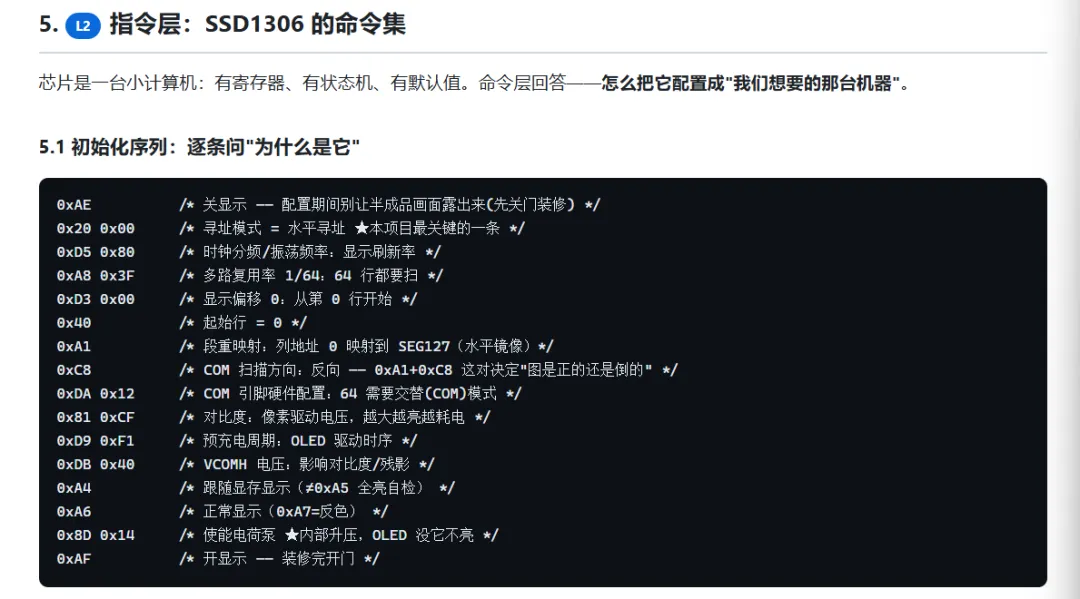

D/C#位至关重要，它告诉 SSD1306：“我接下来要发的是命令（用来配置芯片，如设置对比度），还是数据（要写入 GDDRAM 的像素信息）”。
🗺️ 第三：如何精确定位到某个像素？
知道了要写数据，下一个问题就是：数据要写到 GDDRAM 的哪个位置？SSD1306 提供了多种寻址模式，其中页寻址模式（Page Addressing Mode） 是理解其他模式的基础，也是最常用的。
GDDRAM 被划分为 8 个页（Page），每页有 8 行，共 64 行；水平方向有 128 列（Column）。当你向 GDDRAM 写入一个字节（8 位数据）时，这个字节的 8 个位会垂直地填充到当前页的同一列中，对应屏幕上的 8 个垂直像素点。
写入一个字节后，列地址会自动加 1，指向下一列。但当写满一行（列地址达到 127）后，地址指针不会自动跳到下一页，而是回到当前页的第 0 列。要写入下一页，必须手动发送命令来设置新的页地址。
🐱 第四：如何让“喵”动起来？
“月薪喵”是一个动画，动画的本质就是一系列静态图像（帧）的快速切换。要让喵动起来，就需要：
准备帧数据：把喵的动画分解成一系列 128×64 的单色图像，然后将每张图像转换为符合 SSD1306 页寻址格式的 C 语言数组。这个过程通常使用 PCtoLCD2002 或 Image2LCD 等取模软件来完成。
在循环中刷新：在代码的主循环里，依次遍历每一帧的数组。对于每一帧，你需要：
发送设置命令，把写指针定位到 GDDRAM 的起始位置（第 0 页，第 0 列）。
连续发送该帧的所有数据字节，将它们写入 GDDRAM。
等待一个短暂的时间（例如 120ms），以控制动画的播放速度。
然后处理下一帧，如此循环，就能看到连续的动画效果。
一个关键技巧：如果你想播放的动画比整个屏幕小（比如“月薪喵”的 51×64 像素），你不需要清除整个 GDDRAM。你可以在每一帧的写指针定位时，只清除上一帧“喵”所占用的那部分区域，这样可以显著提高刷新效率。
