从250ms到5ms:一套产线视觉检测软件的OCR提速实录

一、场景：350ms 节拍里的 250ms

我们给一条包装产线做喷码检测：每件产品上有一行生产日期喷码，软件要识别它、和当前时间比对、超出容差判 NG、结果通过硬线信号回给 PLC 剔除。

产线节拍 350ms 一件。留给视觉的预算只有一半——另外一半要给相机曝光、传输和 PLC 动作。

第一版跑起来，日志很诚实：

det 加 rec 一共 240ms 左右，加上前后处理，整链 CT 直接奔 300ms 去了。**识别是对的，但太快的产品来了就漏检。**

这篇文章就讲我们怎么把它压下来的。最终效果：常见场景 5ms，最坏场景 40ms 以内。

二、优化一：变的内容不该每次都"认"，该"记"

第一版用的是标准 OCR 流程：DB 文本检测（det）找出文字在哪，CRNN（rec）逐行认字。这是通用方案，但它有个天然浪费——**产线上的喷码格式几乎不变，变的只有数字**。

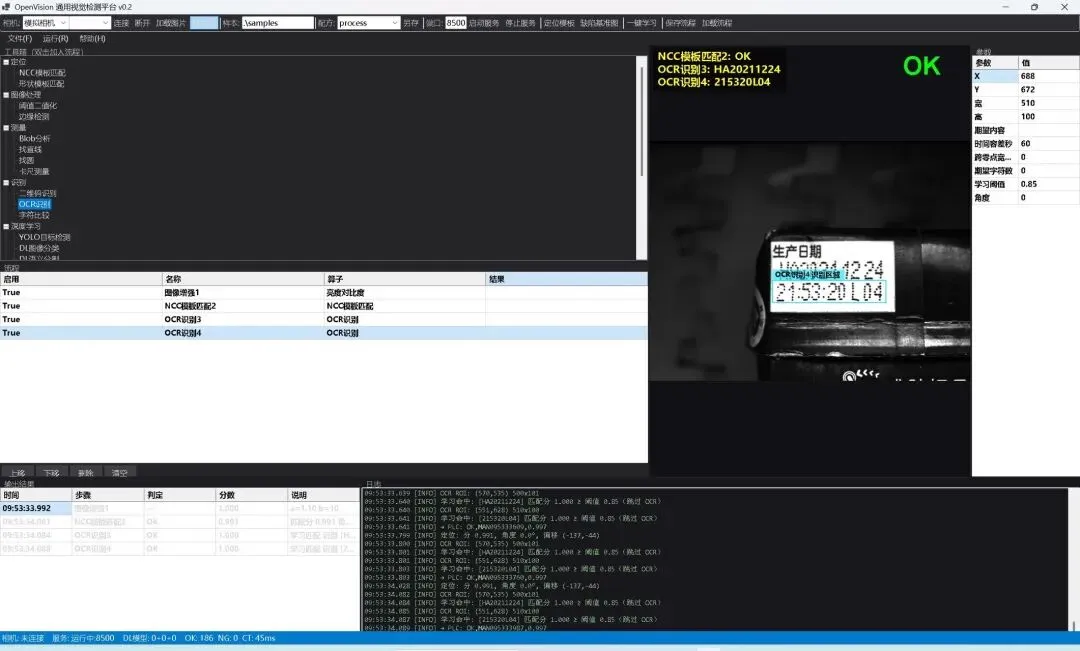

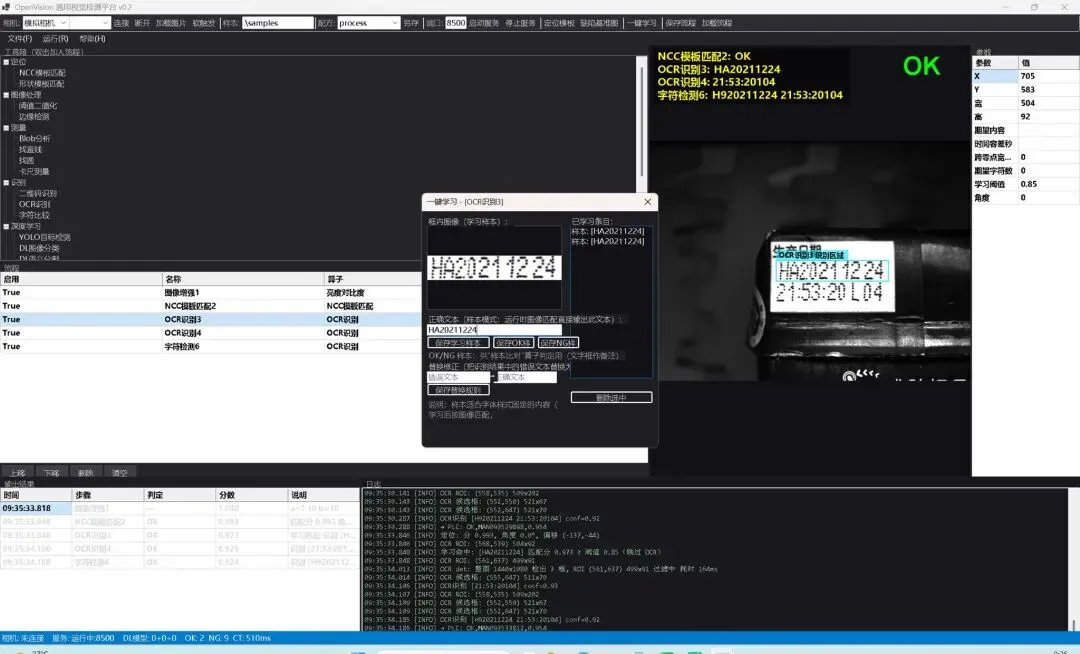

于是我们加了"学习匹配"：质检员框好区域后点一次"一键学习"，软件把当前的识别结果记下来。下次触发时先做一次模板相似度匹配：

- 图像内容和学习时基本一致（格式没变）→ **直接输出记录的文本，跳过 det+rec 全流程，5ms 完事**

- 匹配不上（换班了、日期跳了）→ 自动回落完整 OCR，结果不受影响

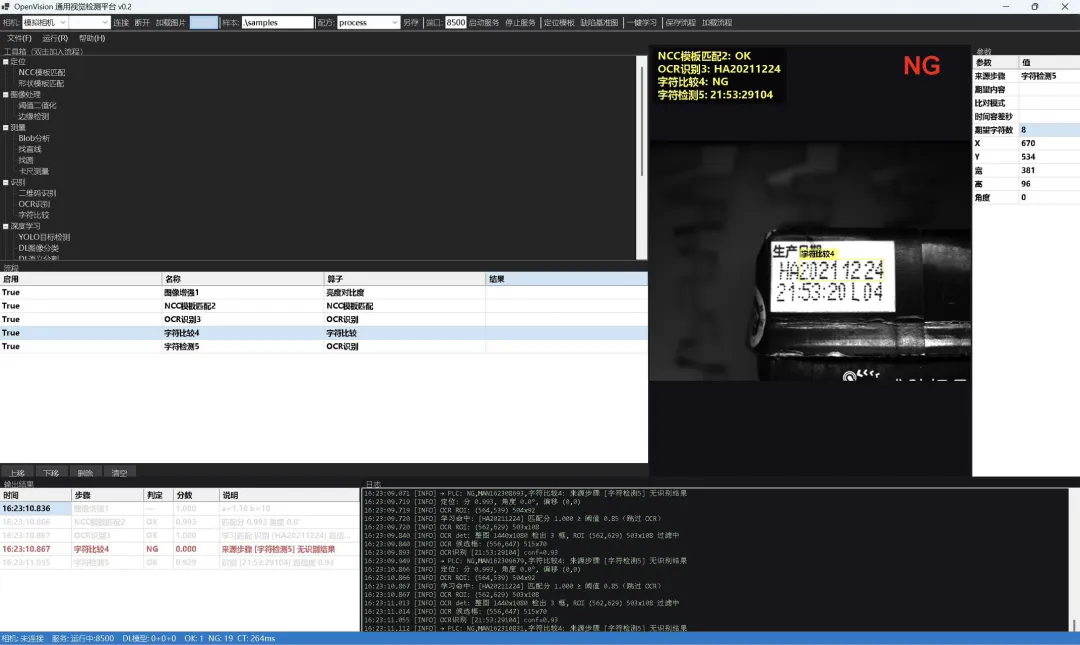

这招对"固定格式喷码"几乎是无解的快。但很快遇到新问题：**日期类内容每单都在变**，NCC 相似度匹配永远命中不了，还是每次都走 200ms 的完整流程。

所以学习匹配只解决了"重复"的问题，没解决"变化"的问题。

三、优化二：别在全图上找字——先问"字大概在哪"

看日志发现一个更隐蔽的问题：明明只在画面右上角框了一小块检测区域，日志却写着 `OCR det: 整图 1504x1080`。

原因在稳健性设计上：局部检测万一检不出（喷码靠近边缘、点阵字符对比度低），就回退到全图检测"保命"。而现场喷码恰恰经常贴着 ROI 边缘，局部 32px 的外扩根本兜不住——**于是每一帧都在回退，每一帧都在跑整图 det**，38ms 就这么花掉了。

三个改动：

**1. 外扩加大**：局部检测的搜索窗口从 ROI 外扩 32px 加到 64px。喷码贴边时也能在局部范围内检出来，回退率大幅下降。

**2. 低阈值重试**：点阵喷码在局部小图上对比度低，det 的 0.3 标准阈值经常漏检。局部检测失败时先用 0.18 的低阈值在局部重试一次——局部推理本来只要几毫秒，重试几乎白赚。实测大部分"回退整图"的帧都被这一步救回来了。

**3. 同帧共享**：一个流程里经常有两个 OCR 步骤（比如一个框日期、一个框时间）。回退整图后，把检测结果按帧缓存——第二个 OCR 步骤直接复用，不再重复跑一次全图 det。

38ms 的 det，多数时候降到了 8ms 以内。

四、优化三：别让预处理吃掉推理省下的时间

Profiler 显示 det 从 38ms 降到 8ms 后，整体却没有等比例变快。再查，预处理在拖后腿：

- det 的张量填充用的是逐像素 `Mat.At` 访问，改成一次性 `Marshal.Copy` 拷出再填，**快了好几倍**（OpenCV 的 Mat.At 每次调用都有边界检查和跨层开销，批量内存操作才是正确姿势）；

- rec 同样处理，归一化合并成 `v/127.5 - 1` 一步完成；

- 界面显示链路也顺手优化了：相机回调线程直接把 Mat 转 Bitmap，UI 忙时丢帧只显最新画面——检测期间界面不卡了，画面也不会"回放式追赶"。

经验就一句话：**推理引擎省下的毫秒，很容易被一处处"每像素一次函数调用"吃回去。**

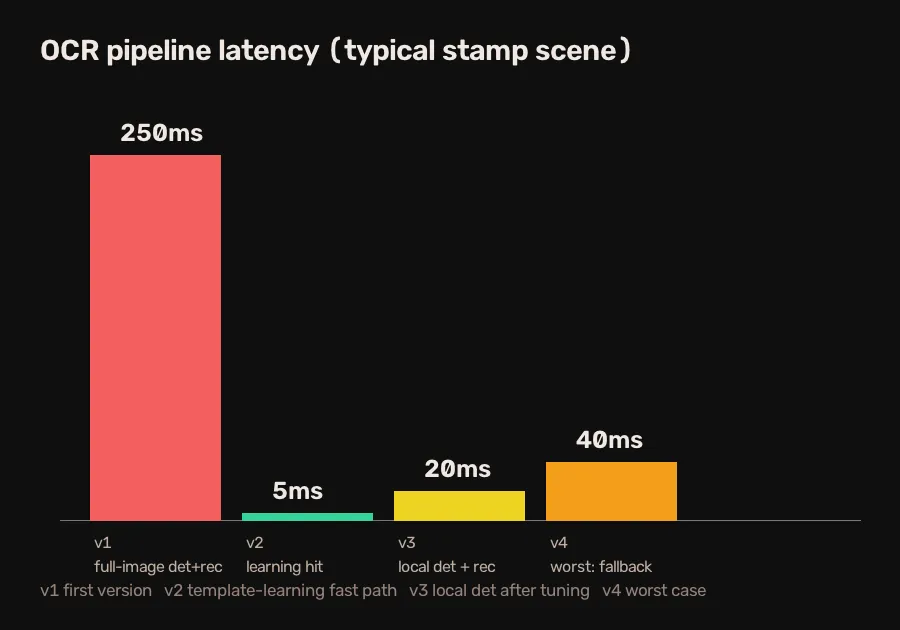

五、效果与遗留

学习匹配 命中 ... 5ms（固定格式场景）

固定格式喷码（学习命中）：~5ms

日期变化喷码（局部检测成功）：~20ms

最坏情况（局部失败回退整图）：~40ms，且只发生一次

对比最初的 250ms，常规场景快了一个数量级，产线 350ms 节拍下裕量充足。

三条可以带走的经验：

先看日志再优化。这次最大的 38ms 不是花在"识别"上，而是花在一个自以为"几乎不会发生"的回退路径上——不打好耗时日志，根本看不见。

产线视觉和通用 OCR 的诉求完全不同。通用方案追求"什么都认识"，产线要的是"这一种又快又稳"。格式固定就利用格式固定。

快路径要有兜底。所有提速手段都必须保留回落完整流程的能力，否则现场一个边缘 case 就是整批误判。

写在最后

这套能力最终长成了我们自研的产线视觉检测软件：ROI 跟随、旋转框检测、PLC 硬线对接、Win7 到 Win11 全覆盖，都是围绕"现场能用、工程师好配"做的。

接下来这个号会连载这个系列：产品在传送带上会动，检测框怎么跟着走？包装上 45° 的斜管怎么检？不改客户 PLC 程序怎么接入施耐德产线？——都是实战里磨出来的方案，欢迎关注追更。

如果你的产线也有喷码、外观、定位类检测的难题，欢迎留言或私信交流。关注后回复【视觉】，送你一份《产线视觉检测改造自查清单》。
