红外对射报警器维修和安装指南,施工必看.

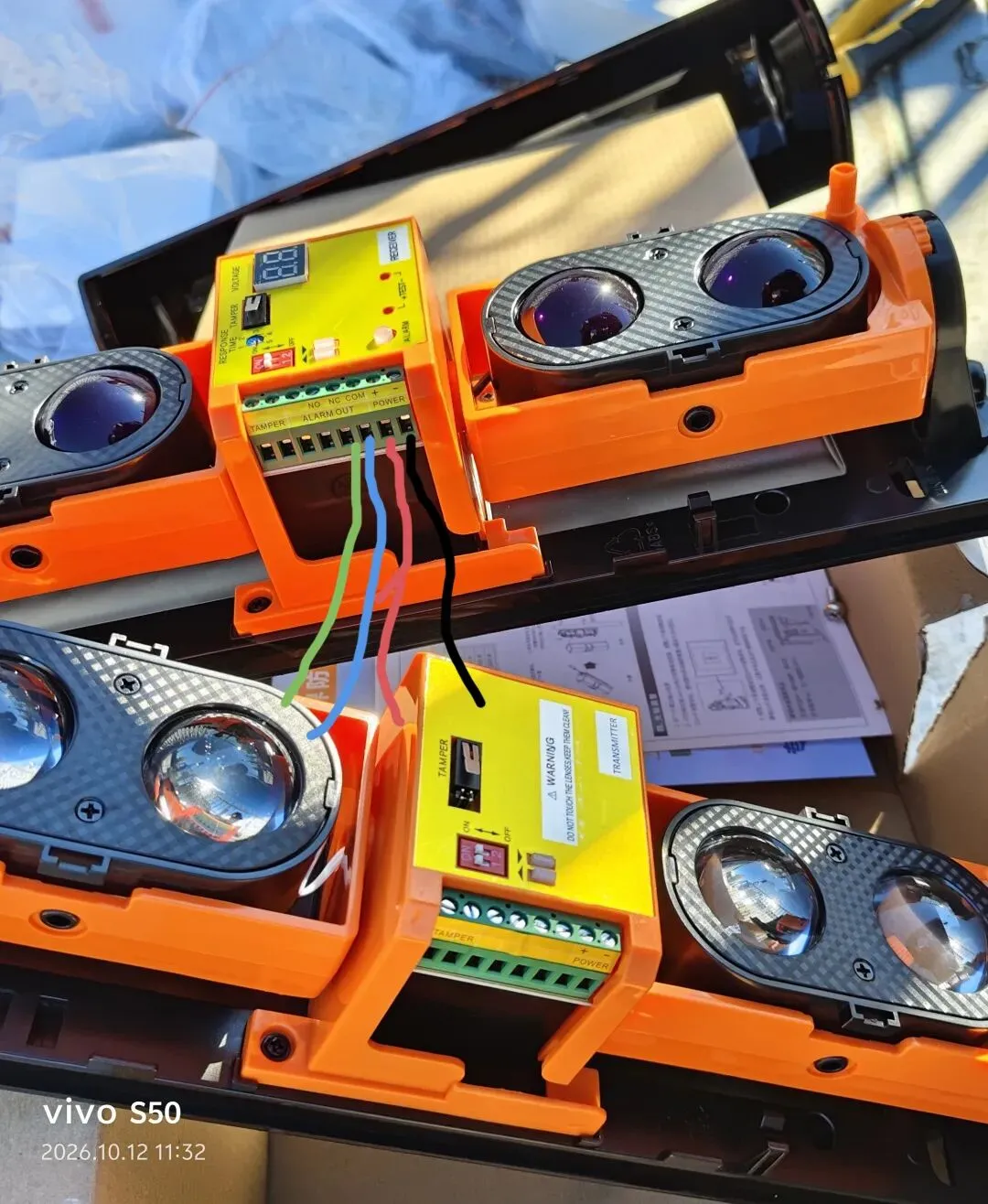

红外对射报警器维修和安装指南,施工必看.今天讲讲最近维修加油站红外对射的情况和遇到的问题整理。 红外对射探测器，原理如下: 红外对射探测器本质就是一对设备之间形成一条不可见的红外光束警戒线，光束被遮挡并持续一定时间，设备就判定为有人或物体进入，触发报警。 红外对射探测器常见的有双光束、三光束、四光束，通常要同时遮挡多束光才报警，能降低误报，所以光束越多报警越准确。 通俗一点理解就是红外对射探测器通电后发射端发出光束被接收端接收，也就是形成几条看不见的红外光将警戒区域连通形成一道无形的的墙，一单有物体闯入就会阻止探测器正常接受就会触发报警，所以我们得出结论:这种触发方式属于常闭型报警器的范畴。 报警输出常见是继电器接点：有常开 NO、常闭 NC，COM为公共接线端子。 所以综上所述，接线方法为正极和负极再加NC和COM组合，一共四条线即可，如下图:

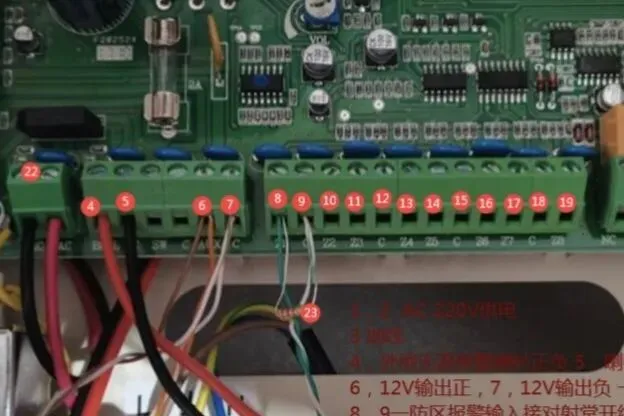

注意上图就是前端接线 说完前端再说后端。 后端设备有:报警主机、遥控器、键盘和警号组成。 接线端子依次为
注意观察上图8/9/10-19 对应的标识是Z1 C Z2 C Z3 其中8号和9号为一组，9号和10号一组，依次类推，上图主机可以接8个防区也就是Z8和C是最后一组。 学会以上资料就可以对红外对射报警器整套系统进行维修和安装，另外维修的时候要注意以下几点: 投光器没电或损坏，接收端收不到光。中间有遮挡：树枝、草丛、广告牌、车辆等。收发端没对准：水平和垂直光轴要重新校准。发射端或接收端故障不能发射光束，可能需要更换新设备。
绿色:NC 蓝色:COM 红色:+12V 黑色:GND
