Excel绘图公式参考表格
Excel绘图公式参考表格前面几篇用excel绘制了参考教材的几幅插图，后续一些插图或者其他的设计图也会采用excel进行制作，会涉及用到点、直线、圆之间的一些几何运算，类似于geogebra、Cinderella这类数学绘图软件里面的操作，我将常用的一些几何运算的代数公式进行了文字整理，并在excel中进行了绘图演示，实际使用的时候，可以通过复制对应功能的表格直接使用，绘图演示表格里面有两张表，分别是图表区和坐标区，图表区直观展示已知数据、求解数据和演示图，坐标区完成绘制演示图所需的坐标数据，如图1、图2所示。

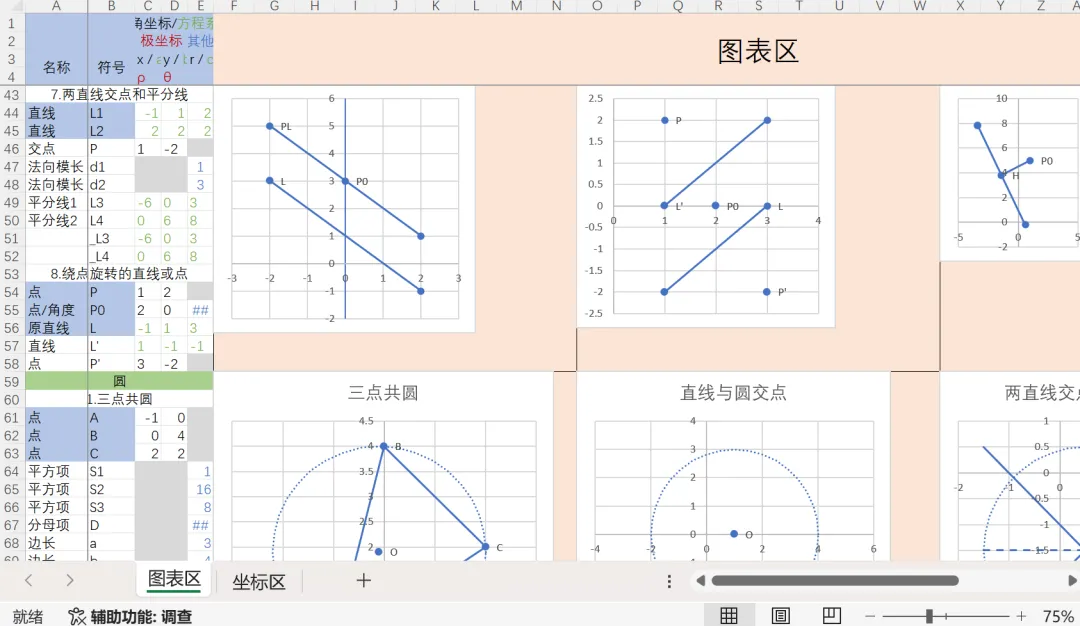

图1 图表区

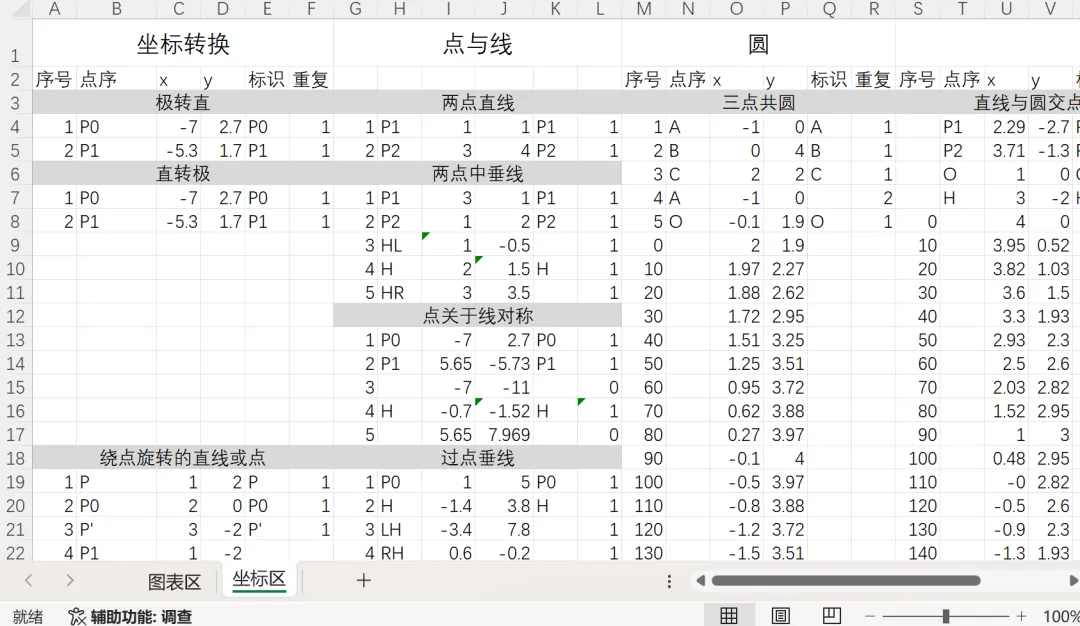

图2 坐标区 表格里面的公式都是按网上资料整理的代数公式进行的编写，从对应的图表中可以直观看到结果。 坐标值，圆心半径和直线方程系数共用三列，直线方程系数用绿色文字标识，相对极坐标和直角坐标共用两列，相对极坐标用红色标识。其他中间计算量与圆半径、直线方程系数c共用一列，中间量用蓝色标识。 为方便公式的使用，部分结果值有不含中间量的公式，以字母前带下划线标识，像三点共圆的圆心，不含中间量的公式，其圆心标识为_O。 源文件：代数计算公式.xlsx
