诺帝菲尔单模|多模光纤网卡指示灯说明

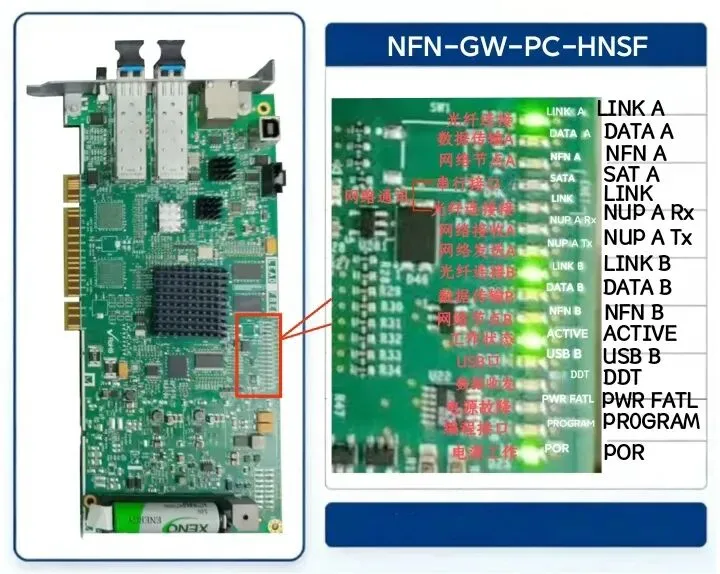

诺帝菲尔单模|多模光纤网卡指示灯说明01 NFN-GW-PC-HNSF

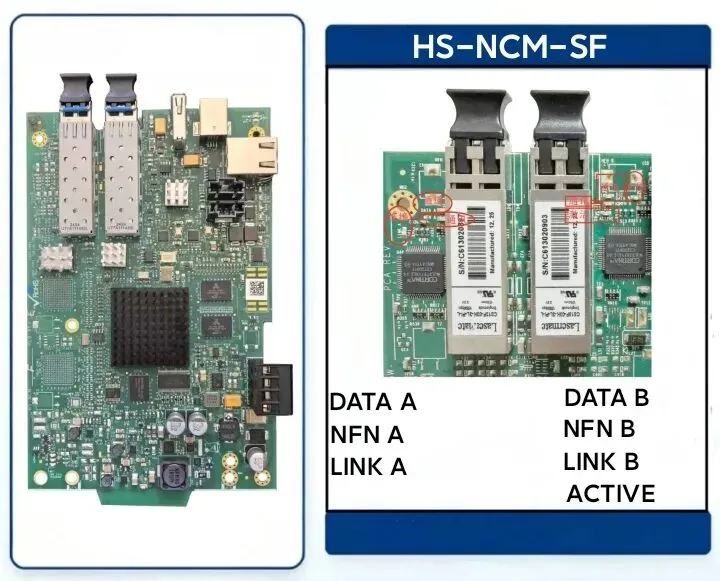

指示灯: 光纤链路接口 LⅠNK A B DATA A B对应链路数据的传输信号 网络功能节点接口 NFN A B SAT 存储设备连接 NUP Tx Rx网络处理器发送/接收 ACTIVE 工作状态指示灯 USB B通用串行接口B工作指示灯 DDT 存储设备配置状态信号指示灯 PWR FATL电源故障指示灯 PROGRAM软件升级/配置接口指示灯 POR设备上电自动执行初始化操作指示灯 02 HS-NCM-SF

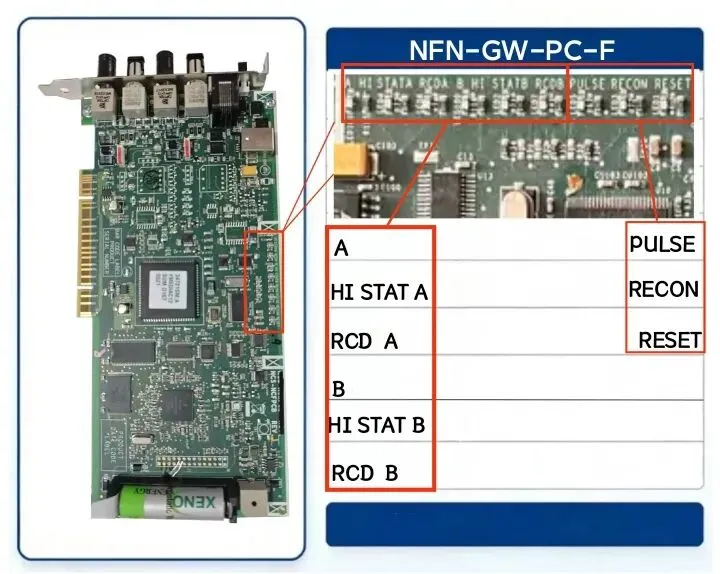

指示灯: 光纤链路接口 LⅠNK A B DATA A B对应链路数据的传输信号 网络功能节点接口 NFN A B ACTⅠVE 工作状态指示灯 03 NFN-GW-PC-F

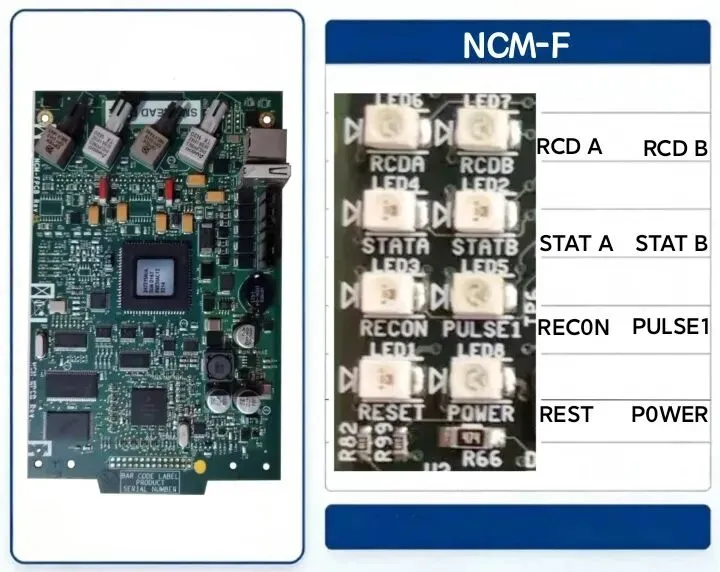

A 端口A指示灯 HI STAT A B高电平信号指示灯 RCD A B漏电/接地故障指示灯 PULSE控制设备运行或传输数据指示灯 RECON软件升级/配置接口指示灯 RESET复位/重启指示灯 04 NCM-F

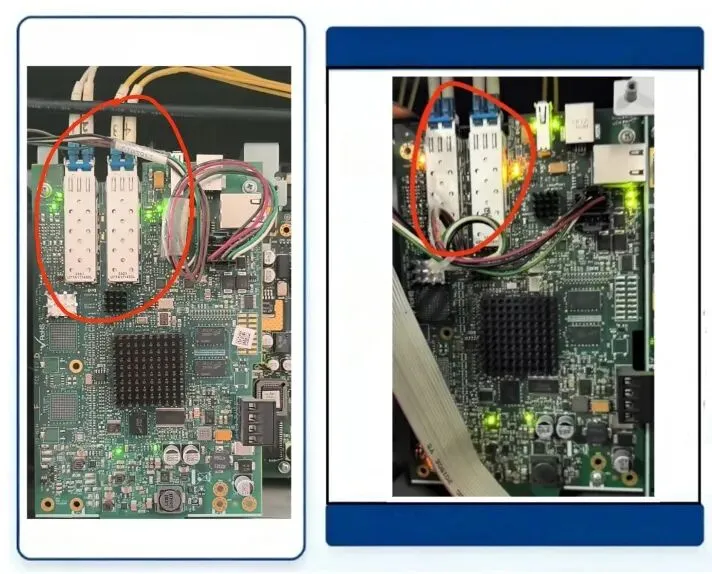

RCD A B漏电/接地故障指示灯 STAT A B高电平信号指示灯 RECON软件升级/配置接口指示灯 PULSE控制设备运行或传输数据指示灯 RESET复位/重启指示灯 POWER电源指示灯 05 故障
